Fibre monomode ou fibre multimode : guide complet 2026

Le mois dernier, notre équipe commerciale chez Evolux a reçu un appel urgent d'une entreprise de logistique du New Jersey. Ils venaient de terminer une leçon douloureuse-et coûteuse-sur la sélection des fibres. Ils avaient installé des cordons de brassage multimodes et des tresses OM3 dans tout leur nouvel entrepôt de 50 000 pieds carrés, pour découvrir six mois plus tard que leur fournisseur WMS avait besoin de liaisons de 10 km vers le centre de données de l'entreprise. La solution ? Nous avons supprimé 47 000 $ de câbles-y compris des centaines de connecteurs LC, d'adaptateurs SC et de-cordons de brassage préterminés- et recommencé avec le mode unique.

Ce guide existe pour que vous ne fassiez pas la même erreur.

Chez Evolux Fiber, avec 12+ ans d'expérience dans la fabrication de connecteurs à fibre optique, de cordons de brassage et de solutions de connectivité pour 50+ pays, nous avons vu ce scénario se produire d'innombrables fois. La vérité est que choisir entre la fibre monomode et la fibre multimode n'est pas seulement une question de câble-, il s'agit également de comprendre l'impact de votre choix sur chaque composant de la liaison optique : connecteurs, adaptateurs, tresses, cordons de brassage et répartiteurs.

La réponse en 30 secondes (pour ceux qui sont pressés)

Vous lisez toujours ? Bien. Allons plus loin.

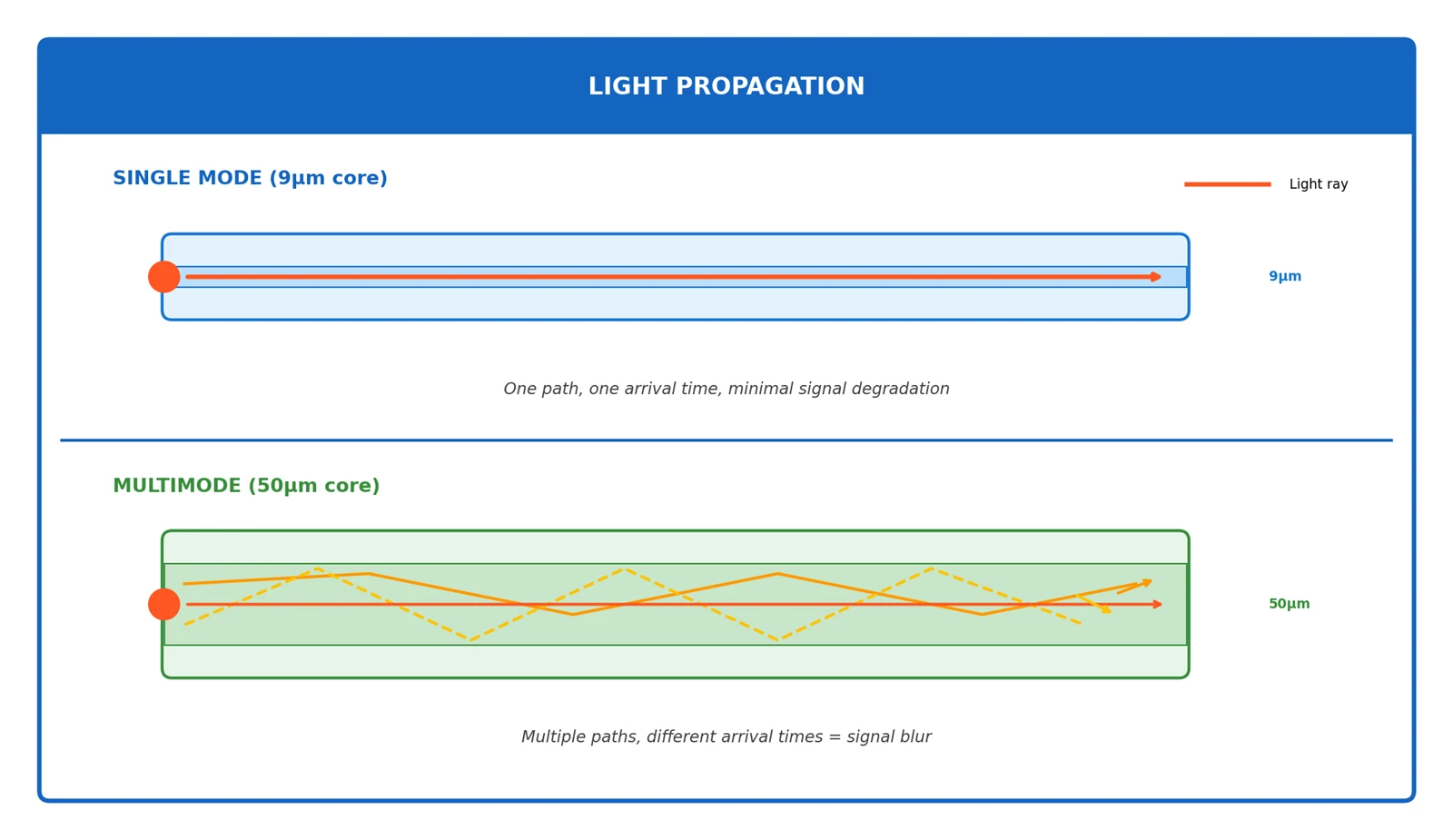

Comprendre la différence fondamentale

Voici une analogie qui fonctionne réellement :

La fibre monomode est comme un fusil de sniper-un faisceau précis, qui se propage loin, nécessite une optique de précision. Le noyau de 9 µm (environ 1/10ème de la largeur d'un cheveu humain) ne permet qu'un seul passage de la lumière, éliminant ainsi les « échos » qui dégradent les signaux à distance.

La fibre multimode est comme un fusil de chasse-plusieurs plombs (modes d'éclairage) répartis, efficaces à courte portée, plus faciles à viser. Le noyau de 50 µm ou 62,5 µm permet à la lumière de rebondir selon des centaines de chemins différents, ce qui convient pour de courtes distances mais crée des problèmes de synchronisation (dispersion modale) à mesure que la distance augmente.

Ce n'est pas seulement académique :-cela a un impact direct sur la distance que votre signal peut parcourir et à quelle vitesse.

Comment le type de fibre affecte votre choix de connecteur

Voici ce que la plupart des guides ne vous disent pas : les fibres monomodes et multimodes utilisent des connecteurs physiquement identiques-mais les exigences de performances sont complètement différentes.

La matrice de compatibilité des connecteurs

Aperçu critique :Bien que les connecteurs semblent identiques, les connecteurs monomodes exigenttolérances plus strictes. Un connecteur avec une perte d'insertion de 0,3 dB est acceptable pour le multimode, mais peut provoquer des défaillances de liaison dans les applications monomodes -longues distances.

Types de polonais : APC vs UPC

Astuce Évolux :N'accouplez jamais de connecteurs APC avec des connecteurs UPC -la virole coudée endommagerait les deux extrémités et entraînerait une grave perte de signal. NotreConnecteurs LC-APCdispose d'un polissage d'angle de précision à 8 degrés pour une perte de retour maximale.

Sélection de cordons de brassage par type de fibre

Lors de la commande de cordons de brassage à fibre optique, le type de fibre dicte tout :

Pleins feux sur les produits Evolux :Notrecordons de brassage monomode et multimodesont disponibles dans des longueurs de 0,3 m à 500 m, avec des configurations duplex, simplex, blindées et uniboot. Tous les cordons de brassage sont soumis à des tests optiques à 100 % avant expédition.

Les spécifications qui comptent vraiment

Noyau et revêtement : la fondation physique

Pourquoi c'est important :Ce minuscule noyau monomode de 9 µm est à la fois une bénédiction et une malédiction. Il nécessite un alignement laser-précis lors de l'épissage et de la connexion (augmentant les coûts d'installation), mais il élimine pratiquement la dispersion modale.

Atténuation : perte de signal par kilomètre

Les plats à emporter :Le mode unique à 1 550 nm ne perd que 0,22 dB par kilomètre-, soit environ14x moinsque multimode à 850 nm. Sur une course de 10 km, c'est la différence entre un signal utilisable et un signal statique.

Bande passante : le plafond de vitesse

Voici ce que les vendeurs ne vous disent pas :Les « 28 000 MHz·km » de l'OM5 semblent impressionnants, mais cela n'a d'importance que pour les applications SWDM (Short Wavelength Division Multiplexing). Pour les optiques SR4 standard, OM5 fonctionne de manière identique à OM4.

MPO/MTP : la solution qui change la donne en matière de haute-densité

Pour les centres de données fonctionnant en 40G, 100G ou 400G, le choix du connecteur est souvent plus important que le type de fibre. Les connecteurs MPO/MTP permettent des optiques parallèles qui ne sont tout simplement pas possibles avec les connexions LC/SC traditionnelles.

Mode unique vs multimode dans les applications MPO/MTP

Le compromis-est clair :

Mode uniqueutilise moins de fibres mais des émetteurs-récepteurs plus chers

Multimodeutilise plus de fibres mais des émetteurs-récepteurs basés sur VCSEL-moins chers

Polarité et genre MPO/MTP

C'est là que de nombreuses installations échouent :

Expertise Évolux :NotreCordons de brassage MTP/MPOsont disponibles en configurations à 8, 12 et 24-fibres avec polarité de type A, B ou C. Nous proposons également des câbles breakout MTP-vers LC pour la transition entre les connexions parallèles et duplex.

La matrice du monde réel-

C'est là que le caoutchouc rencontre la route. J'ai compilé les distances testées réelles, pas seulement les numéros des fiches techniques :

Comparaison des distances des normes Ethernet

*Nécessite un câble de raccordement de conditionnement de mode

Aperçu critique :Remarquez comment les distances multimodes diminuent considérablement à mesure que les vitesses augmentent. À 25 G, l'OM3 atteint un maximum de 70 mètres-à peine suffisant pour une seule rangée de racks dans un grand centre de données.

L'équation des coûts : c'est plus complexe que vous ne le pensez

Tarifs de l'émetteur-récepteur (Q1 2025, modules compatibles)

L'anomalie 40G :Pourquoi le mode monomode 40G est-il 8 fois plus cher ? Il utilise quatre longueurs d'onde laser (LR4=4 x 1310 nm CWDM), tandis que le SR4 multimode utilise quatre fibres parallèles avec des VCSEL bon marché. C’est le point idéal où le multimode gagne absolument en termes de coût.

Coût total de possession : une vision sur 10 ans

Permettez-moi de partager un vrai calcul à partir d'un projet 2024 :

Scénario:Centre de données de 500 nœuds, distance moyenne de liaison 150 m, planification de 10G aujourd'hui, 100G dans 5 ans

"Attendez, le multimode gagne 185 000 $ ?"

Pas si vite. Voici ce qui se passe lorsque nous étendons la durée à 15 ans et ajoutons 400 G :

Revirement de l'intrigue :Même avec le recâblage, le multimode gagne toujours dans ce scénario. Mais-et c'est crucial-à partir du moment où vos liaisons 400G dépassent 100 m, le mode unique devient obligatoire quel que soit l'investissement précédent.

Ma recommandation honnête sur le coût

"Si vous construisez une infrastructure qui doit durer au-delà de 2030, la prime monomode est une assurance, pas une dépense."

L'industrie des réseaux s'oriente clairement vers un mode unique. La Silicon Photonics d'Intel, la feuille de route 800G de Broadcom et les architectures hyperscaler privilégient toutes le mode unique. OM5 était censé étendre la pertinence du multimode, mais son adoption a été tiède.

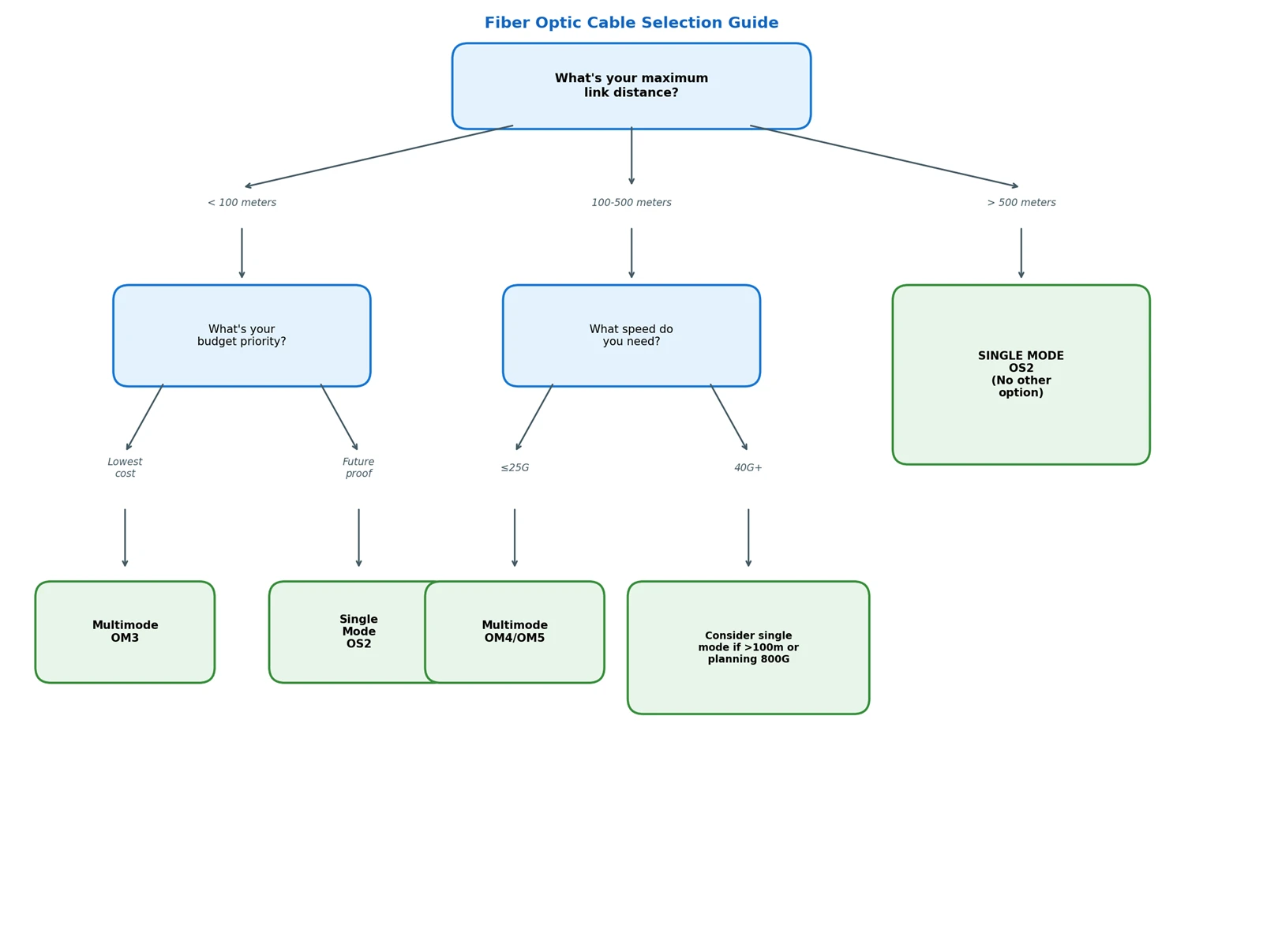

Le cadre décisionnel : un organigramme pratique

Études de cas-dans le monde réel

Cas :-Centre de distribution de commerce électronique (Phoenix, Arizona)

Défi:Installation de 200 000 pieds carrés, 3 000+ appareils IoT, réseau fédérateur 40G, variations de température extrêmes (les sections de l'entrepôt vont du congélateur à -20 degrés aux quais de chargement à 45 degrés)

Plan initial :OM4 multimode partout

Ce qui s'est passé:Les températures estivales dans les sections non-climatisées-contrôlées ont provoqué une dégradation inattendue du signal. L'atténuation plus élevée du multimode, combinée à l'expansion du connecteur induite par la chaleur, a créé des pannes intermittentes.

Solution:Déploiement hybride-OM4 pour les interconnexions de-salles de données à température contrôlée, mode unique pour toutes les liaisons passant par des zones-à température variable.

Leçon: La tolérance à la température est importante. L'atténuation plus faible du mode unique offre une plus grande marge pour le stress environnemental.

Réseaux FTTH et PON : là où le mode unique domine

Dans les déploiements fibre-jusqu'à-le-domicile (FTTH), la fibre monomode est leseul choix pratique. Voici pourquoi et comment les répartiteurs CPL le rendent économique :

Pourquoi le FTTH doit être monomode

Guide de sélection du répartiteur PLC

Les répartiteurs PLC (Planar Lightwave Circuit) divisent les signaux optiques pour desservir plusieurs abonnés à partir d'une seule fibre :

Options de facteur de forme :

Fibre nue- Pour les plateaux d'épissure dans les armoires de rue

Mini-module- Compact, pour boîtes à bornes

Boîte ABS- Robuste, pour la distribution en extérieur

Cassette LGX-Montage en rack-, pour les bureaux centraux

Montage en rack (1U/2U)- Intégration ODF haute-densité

Solution Évolux :NotreRépartiteurs CPLrapports de support de 1:2 à 1:64 avec une excellente uniformité (<1.5dB). Available with SC, LC, or FC connectors pre-terminated, or as bare fiber for field splicing. All units are Telcordia GR-1209/1221 compliant.

Cas : Réseau de campus hospitaliers (Boston, MA)

Défi:Hôpital principal + 4 bâtiments satellites, distances de 200 m à 2,3 km, conformité HIPAA exigeant une segmentation du réseau, 10 G aujourd'hui et 100 G prévus pour l'imagerie PACS

Décision:OS2 monomode pour tous les liens inter-bâtiments, OM4 au sein des bâtiments

Aperçu clé :Le CTO m'a dit : "Nous avons fixé un prix multimode pour la liaison de bâtiment la plus longue à 400 m. Cela a fonctionné. Ensuite, le service juridique nous a rappelé que les liaisons de données des patients nécessitent des chemins redondants. Notre itinéraire de secours à travers la structure de stationnement était de 600 m. Le mode unique était la seule réponse."

Leçon: Cartographiez toujours vos chemins redondants, pas seulement les itinéraires principaux.

Cas : Parquet des marchés financiers (Chicago, Illinois)

Défi:Exigences de latence ultra-faible (<5 microseconds switch-to-switch), 100G fabric, 50m average link length

Choix surprenant :OM4 multimode

Raisonnement:À des distances de 50 m, les lasers VCSEL des émetteurs-récepteurs multimodes ont en fait des temps de montée plus rapides que les lasers DFB monomodes. La différence de latence est de quelques nanosecondes, mais dans le trading à haute fréquence-, les nanosecondes représentent de l'argent.

Leçon: L'optimisation de la latence privilégie parfois le multimode pour les liens très courts et très rapides.

Tendances technologiques 2026 à connaître

L'essor du 800G et au-delà

La norme IEEE 802.3df (ratifiée en 2024) introduit :

800 GBASE-SR8 :Multimode, 8 voies x 100G, max 50m sur OM4

800 GBASE-DR8 :Mode unique, 8 x 100G, portée de 500 m

Remarquez la pénalité de distance que le multimode paie à 800 G -seulement 50 mètres. Pour les centres de données hyperscale dont la longueur des rangées dépasse 30 m, cela ne laisse pratiquement aucune marge.

Co-Optique packagée (CPO) et photonique sur silicium

Intel, Broadcom et AMD misent tous sur la photonique sur silicium-qui est par nature une technologie monomode. CPO intègre des émetteurs-récepteurs optiques directement sur les commutateurs ASIC, et les premières implémentations (prévues pour 2026-2027) sont exclusivement monomodes.

Ce que cela signifie :La prochaine génération de matériel réseau sera optimisée pour le mode unique. Le multimode ne va pas disparaître, mais les investissements pour le développer ont considérablement ralenti.

Courbure-Fibre insensible

Les deux types de fibres ont désormais des variantes-insensibles à la courbure (ITU-T G.657 pour le mode unique, OM4-BI pour le multimode). Ceux-ci tolèrent des rayons de courbure plus serrés sans perte de signal-crucial pour les environnements de patch haute densité.

Recommandation:Spécifiez toujours une fibre insensible à la courbure-pour les nouvelles installations. Le surcoût est négligeable (<5%), and it dramatically simplifies cable management.

Erreurs courantes à éviter

Erreur 1 : Mélanger les types de fibres sans conditionnement de mode

Le problème :Quelqu'un connecte un émetteur-récepteur monomode à une fibre multimode (ou vice versa), en s'attendant à ce qu'il « fonctionne simplement ».

Ce qui se passe réellement :En 1G avec une optique 1000BASE-LX et un câble de brassage de conditionnement de mode, cela peut fonctionner jusqu'à 550 m. A 10G et plus, ça ne marche pas du tout. L'inadéquation modale provoque une grave dégradation du signal.

Règle:Ne mélangez jamais les types de fibres sans justification technique explicite et sans câbles de conditionnement corrects.

Erreur 2 : ignorer la qualité du connecteur

Le problème :Utilisation de connecteurs bon marché ou de pratiques de nettoyage inappropriées.

Les mathématiques :Un seul connecteur sale peut introduire 1 à 3 dB de perte. Sur une liaison OM4 de 300 m à 100G, votre budget de perte total n'est que d'environ 2,6 dB. Un mauvais connecteur et vous dépassez votre budget.

Règle:Investissez dans des connecteurs de qualité, nettoyez avant chaque connexion, inspectez avec un fibroscope.

Le rôle des tresses dans la terminaison de la fibre

Lors de l'installation d'une infrastructure fibre permanente,nattessont le pont entre le câble brut et l'équipement connecteur :

Pourquoi les nattes sont importantes :Les pigtails-terminés en usine offrent des performances optiques garanties (généralement<0.2dB insertion loss). Field-terminated connectors often exceed 0.3dB and have higher failure rates.

Gamme de produits Evolux :Notretresses de fibre optiquesont disponibles en configurations LC, SC, FC et ST avec fibre multimode OS2 monomode ou OM1-OM5. Disponible en formats de ruban à tampon serré de 0,9 mm ou 12/24 fibres, longueurs de 0,5 m à 5 m.

-Sélection de fibres spécifiques à l'industrie

Différentes industries ont des exigences uniques qui influencent les décisions monomodes ou multimodes :

Télécommunications et FAI

Solutions Télécom Evolux :Nous servons 50+ opérateurs de télécommunications dans le monde entier avec des composants FTTH de bout en bout--, notamment des câbles de dérivation pré-connectorisés, des répartiteurs LGX 1:32 et des boîtes à bornes à montage mural-.

Centres de données

Solutions de centres de données Evolux :Nos câbles principaux et nos assemblages de dérivation MTP/MPO sont conçus pour les optiques parallèles 40G/100G/400G avec une perte d'insertion ultra-faible (<0.35dB per connector).

Réseaux 5G

Solutions Evolux 5G :Nos câbles de raccordement extérieurs-de qualité industrielle sont dotés d'une étanchéité IP67/IP68, de gaines résistantes aux UV-et de températures de fonctionnement allant de -40 degrés à +85 degrés.

Santé et imagerie médicale

Considération particulière :Les hôpitaux ont besoin d'un câblage immunitaire EMI-pour les suites d'IRM et la robotique chirurgicale.

Villes intelligentes et IoT industriel

Erreur 3 : oublier la densité des panneaux de brassage

Le problème :Planification des parcours de fibre optique sans tenir compte des limitations des panneaux de brassage.

La réalité :Les connecteurs LC monomode et les connecteurs LC multimode sont physiquement identiques. Mais le noyau plus petit du mode unique exige des tolérances plus strictes dans les panneaux de brassage à haute-densité. Prévoyez 15 à 20 % de plus pour l'infrastructure de panneaux monomodes.

Erreur 4 : Trop de-spécifier le multimode

Le problème :Installer OM5 "juste au cas où" alors qu'OM4 suffirait.

La réalité :Les avantages de l'OM5 ne se matérialisent qu'avec les émetteurs-récepteurs SWDM4. Si vous utilisez des optiques SR4/SR8 standard, OM5 et OM4 fonctionnent de manière identique. Économisez la prime de 25 %, sauf si vous disposez de plans SWDM spécifiques.

Foire aux questions

Q : Puis-je-être à l'épreuve du temps en installant les deux types de fibre ?

A:Oui, et c'est exactement ce que font de nombreuses entreprises :-c'est ce qu'on appelle une infrastructure "hybride" ou "parallèle". Exécutez le mode unique pour le backbone/les liaisons montantes et le multimode pour la couche d'accès. Maintenez simplement une documentation et un code couleur stricts.

Q : Mon fournisseur dit que le multimode est « assez bon » pour 400G. Est-ce qu'ils ont raison ?

A:Techniquement oui, mais avec des mises en garde :. 400GBASE-SR8 fonctionne sur OM4 jusqu'à 100 m. Cependant, il nécessite 16 fibres (8 TX + 8 RX) par rapport aux 2 fibres monomodes pour 400GBASE-DR4. Tenez compte du coût de l’infrastructure duplex MTP-16 par rapport à LC avant de prendre une décision.

Q : Qu'en est-il de la fibre optique jusqu'au bureau ? Quel type ?

A:Pour la plupart des environnements de bureau à moins de 100 m, l’OM3 multimode offre la meilleure rentabilité. Exception : si vous êtes dans un environnement de campus où les liaisons de bureau peuvent être regroupées sur de plus longues distances, le mode unique simplifie l'architecture.

Q : Le mode unique est-il plus difficile à mettre en œuvre sur le terrain ?

A:C’était le cas, historiquement. Les connecteurs pré-prépolis et les épisseurs par fusion modernes ont largement éliminé cet écart. La terminaison sur le terrain ajoute environ 10 à 15 % de temps/coût pour le mode monomode par rapport au multimode. Pour les infrastructures permanentes, cela est négligeable.

Q : Nous sommes une petite entreprise avec une salle de serveurs pour 5 personnes. Est-ce que tout cela a de l'importance ?

A:Honnêtement? Probablement pas. À petite échelle, utilisez ce que vos commutateurs sont fournis pour les émetteurs-récepteurs, achetez la fibre correspondante et n'y réfléchissez pas trop. Ce guide est destiné aux infrastructures qui doivent durer une décennie et évoluer de manière significative.

Mes recommandations personnelles pour 2026

Après tout ce qui précède, voici mon point de vue honnête :

Pour les centres de données (toutes tailles)

Passez en mode unique pour les interconnexions colonne vertébrale/feuille.La feuille de route 400G/800G est monomode dominante. Payez la prime de l'émetteur-récepteur maintenant ou payez la prime de recâblage plus tard.

Pour les campus d'entreprise

Mode unique pour le bâtiment-à-bâtiment, OM4 multimode à l'intérieur des bâtiments.Cette approche hybride équilibre les coûts et la pérennité.

Pour les environnements industriels/difficiles

Mode unique, toujours.L'atténuation plus faible offre une marge pour les variations de température, les vibrations et la contamination des connecteurs.

Pour les laboratoires à domicile et les petites entreprises

Ce qui est le moins cher et qui correspond à votre équipement.A cette échelle, les différences techniques ne justifient pas un effort d'optimisation.

Il ne s'agit pas de fibre, mais de solution complète.

Le débat monomode/multimode est souvent formulé sous la forme de « quel est le meilleur » ?-mais ce n'est pas la bonne question.La bonne question est « de quelle solution complète de connectivité fibre mon application a-t-elle besoin ? »

Chez Evolux Fibre, nous avons appris que la réussite des déploiements dépend de :

Choisir le bon type de fibrepour vos besoins en distance et en bande passante

Connecteurs et adaptateurs adaptésà votre équipement et à votre environnement

Spécifier les types de vernis appropriés(APC vs UPC) pour votre application

Sélection des cordons de brassage et des tresses appropriésavec des performances optiques vérifiées

Planification des futures mises à niveausans recâblage coûteux

Le mode unique a la physique de son côté : des pertes moindres, un potentiel de bande passante illimité et une dynamique industrielle. Le multimode a le côté économique : des émetteurs-récepteurs moins chers, une installation plus simple et des décennies de fiabilité éprouvée sur de courtes distances.

Les meilleurs architectes réseau ne choisissent pas leur camp -ils choisissent de manière appropriée pour chaque segment de leur infrastructure, avec des composants de qualité qui ne deviendront pas le maillon faible.
