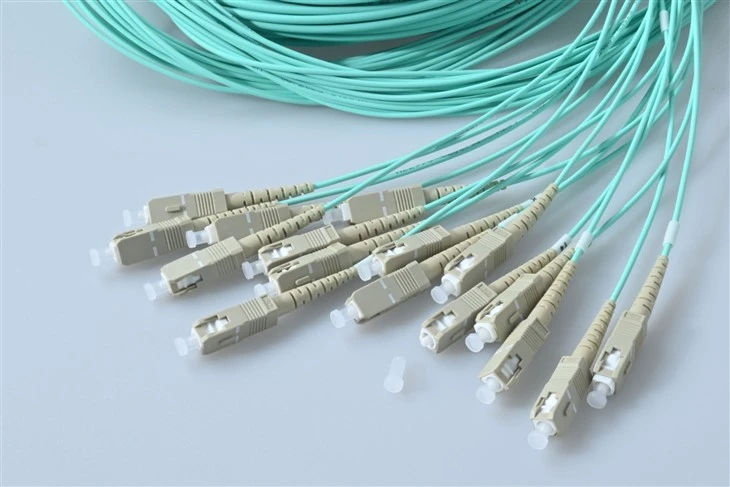

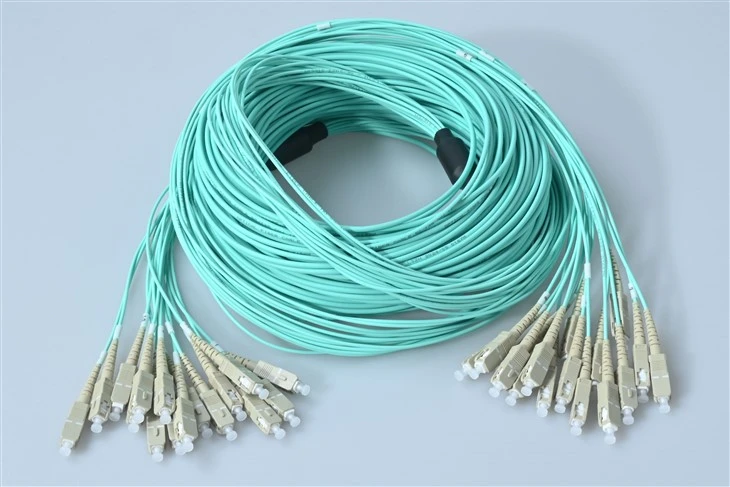

Cordon de brassage à 16 noyaux SC multimode OM3

R : Excellente question ! Voici le problème : lorsque vous utilisez 16 fibres, vous avez deux choix : regrouper 8 câbles duplex ou utiliser un seul assemblage de 16 -cœurs. L'approche multi-fibres gagne haut la main pour plusieurs raisons. Premièrement, la gestion des câbles devient beaucoup plus simple : un câble à acheminer contre huit câbles distincts qui s'emmêlent le long de votre chemin. Deuxièmement, vous économisez beaucoup d'espace rack dans des environnements-haute densité. Troisièmement, le temps d'installation diminue considérablement : nous avons vu des techniciens réduire leur temps d'application de correctifs de 60 à 70 % par rapport à l'exécution de duplex individuels. Le seul compromis ? Si une fibre présente un problème, vous effectuez le dépannage au sein d'un faisceau. Mais avec notre perte d'insertion inférieure ou égale à 0,3 dB sur les 16 cœurs, les pannes sont extrêmement rares.

R : C’est probablement la question la plus courante que nous recevons ! Réponse courte : pour les liaisons 10G de moins de 300 mètres, OM3 est parfait – et honnêtement, cela couvre environ 95 % des opérations des centres de données. Voici l'aspect technique : OM3 a une bande passante modale effective de 2 000 MHz·km à 850 nm, tandis qu'OM4 la dépasse jusqu'à 4 700 MHz·km. Qu’est-ce que cela signifie concrètement ? OM3 prend en charge 10G jusqu'à 300 m, 40G jusqu'à 100 m et 100G jusqu'à 100 m. OM4 étend ces distances – 10G à 400 m, 40G à 150 m, 100G à 150 m. Ainsi, à moins que vous n'utilisiez des liaisons plus longues ou que vous planifiiez des mises à niveau 40G/100G dans un avenir proche, OM3 vous offre d'excellentes performances à un meilleur prix. Les deux utilisent le même noyau 50/125 μm et la même gaine aquatique, ils sont donc entièrement compatibles avec votre infrastructure OM3 existante.

R : Absolument – ​​c'est la beauté du connecteur SC ! Chacune des 16 fibres se termine par un connecteur SC standard, elles se brancheront donc directement sur n'importe quel panneau adaptateur SC, ODF ou port d'équipement que vous possédez déjà. Le mécanisme de verrouillage push-pull du SC est identique, qu'il provienne d'un seul câble duplex ou de notre assemblage à 16-cœurs. Une chose à garder à l'esprit : vous devez vous assurer que la disposition de votre panneau de brassage ou de votre adaptateur peut accueillir 16 ports SC dans la disposition dont vous avez besoin. Nous voyons généralement des clients les utiliser avec des panneaux adaptateurs SC haute densité contenant 12 ou 24 ports. Si vous avez besoin d'aide pour planifier la configuration de votre panneau, contactez-nous : nous avons effectué des centaines de déploiements de ce type et pouvons partager ce qui fonctionne le mieux.

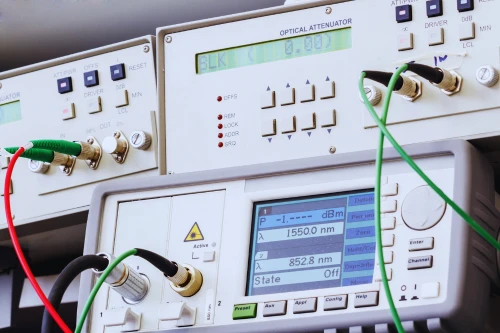

R : Nos cordons de brassage SC OM3 à 16 -cœurs sont testés pour fournir une perte d'insertion inférieure ou égale à 0,3 dB par connecteur – c'est la norme de l'industrie pour les assemblages de qualité supérieure-. Avec deux connecteurs par liaison (un à chaque extrémité), vous obtenez une perte totale de connecteur inférieure ou égale à 0,6 dB. Pour le calcul de votre budget de liaison, voici ce qu'il faut prendre en compte : la perte du connecteur (0,6 dB), l'atténuation de la fibre (3,5 dB/km à 850 nm pour OM3) et les éventuels points d'épissure, le cas échéant. Pour une liaison 10G typique de 100 m, vous utilisez peut-être 0,35 dB pour la fibre elle-même plus 0,6 dB pour les connecteurs – bien dans le budget de 2,6 dB autorisé par 10GBASE-SR. Nous testons à 100 % chaque fibre avant l'expédition et incluons le rapport de test afin que vous sachiez exactement ce que vous obtenez. Aucune surprise.

R : C'est une bonne idée : l'identification des fibres est essentielle lorsqu'il s'agit de câbles multi-fibres ! Nous suivons la norme de codage couleur TIA-598, qui utilise une séquence spécifique de 12 couleurs (bleu, orange, vert, marron, ardoise, blanc, rouge, noir, jaune, violet, rose, aqua) plus des rayures pour les fibres 13-24. Dans un câble à 16 conducteurs, les fibres 1 à 12 sont de couleurs unies et les fibres 13 à 16 utilisent les quatre premières couleurs avec une bande ou un traceur. Chaque fibre est également numérotée sur les pattes de dérivation. Conseil de pro : lorsque vous documentez votre installation, prenez une photo des deux extrémités avec la séquence de couleurs visible – cela vous évitera des heures de dépannage plus tard. Si vous avez besoin d’une palette de couleurs personnalisée ou d’un étiquetage spécifique pour votre organisation, nous pouvons également vous le proposer.

R : Les connecteurs SC eux-mêmes ont un encombrement relativement plus grand que les connecteurs LC, mais la fibre elle-même est assez flexible. Pour nos câbles multifibres OM3-, le rayon de courbure minimum sous charge est de 10 fois le diamètre extérieur du câble, et sans charge, il est d'environ 5 fois. Pour un câble de distribution typique à 16 -cœurs, cela équivaut à environ 50 -60 mm (environ 2 pouces) une fois installé. Les pattes de rupture individuelles aux extrémités SC peuvent se plier plus étroitement – ​​jusqu'à un rayon d'environ 30 mm. Voici cependant le problème : laissez toujours un peu de jeu aux points de transition plutôt que de forcer des virages serrés. Les courbures serrées augmentent l'atténuation et peuvent entraîner des pertes de macro-courbure au fil du temps. Pour les applications vraiment limitées en espace, envisagez notre option de fibre insensible aux courbures : elle gère les courbures d'un rayon de 7,5 mm sans augmentation significative des pertes.
