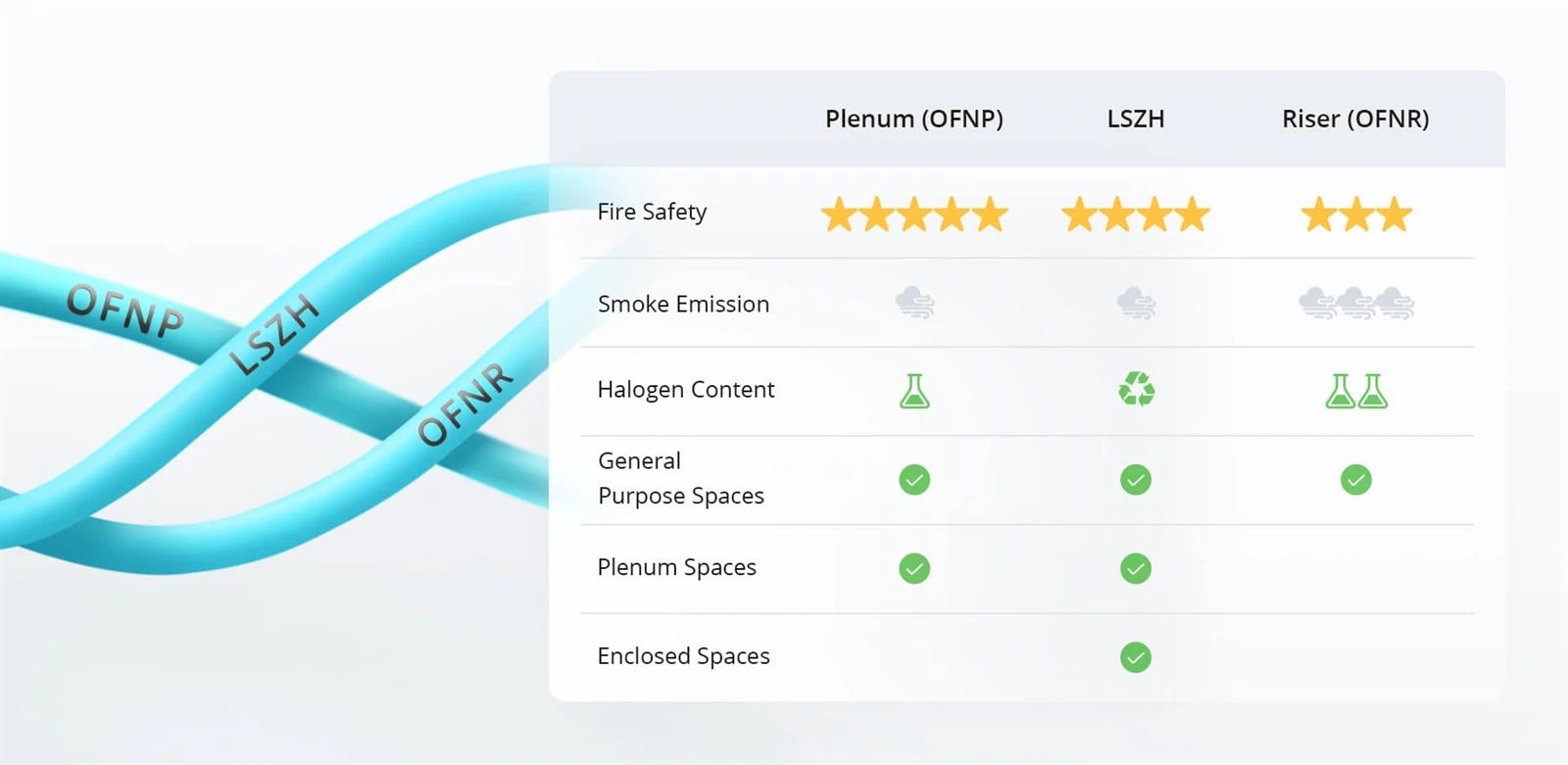

Cordons de brassage fibre MTP MPO MM OM3

R : Excellente question – cela revient tout le temps ! MPO (Multi-fibre Push On) est la norme industrielle générique pour les connecteurs multi-fibres, tandis que MTP® est une marque haute-performance fabriquée par US Conec. Pensez-y comme ceci : tous les connecteurs MTP sont compatibles MPO-, mais tous les connecteurs MPO n'ont pas les fonctionnalités améliorées de MTP. La version MTP offre des tolérances plus strictes, des boîtiers amovibles pour une retermination plus facile et de meilleures performances optiques globales. Ils sont entièrement interchangeables et s'accoupleront les uns aux autres, mais lorsque vous les mélangez, les performances globales de la liaison seront limitées par le connecteur de qualité inférieure-. Pour les applications de centre de données critiques-, nous recommandons MTP pour obtenir les meilleurs résultats.

R : La polarité consiste à s'assurer que votre émetteur (Tx) se connecte au récepteur (Rx) à l'autre extrémité – si vous vous trompez, vous n'aurez aucun signal. Voici la description rapide : Le type A est "direct-avec clé-vers le haut à une extrémité et clé-vers le bas à l'autre. Le type B est "inversé" avec les deux extrémités clé-vers le haut, inversant les positions de fibre 1-à-12 et 12 à 1. Le type C est "paires inversées" où les paires adjacentes échangent leurs positions. Pour la plupart des déploiements d'optiques parallèles 40G/100G dans les centres de données, le type B est le plus souvent utilisé car il vous permet d'utiliser les mêmes cordons de brassage duplex A vers B standard aux deux extrémités – une gestion des stocks plus simple. Si vous n'êtes pas sûr, envoyez-nous votre schéma de réseau et nous vous aiderons à déterminer la bonne configuration de polarité.

R : Avec une fibre multimode OM3 dotée d'une optique 40GBASE-SR4 ou 100GBASE-SR4, vous obtenez un maximum de 100 mètres. Pour 10GBASE-SR, OM3 peut aller jusqu'à 300 mètres. Désormais, si vous avez besoin d'un peu plus de portée – disons 150 mètres pour 40G/100G – vous souhaiterez passer à la fibre OM4, qui a une bande passante plus élevée (4 700 MHz·km contre 2 000 MHz·km pour OM3). La plupart des applications de centre de données s'adaptent facilement à la portée d'OM3 puisque les distances entre racks-à-racks sont généralement bien inférieures à 100 mètres. En fin de compte : pour les projets-sensibles aux coûts avec des séries plus courtes, OM3 est parfaitement capable et vous permet d'économiser de l'argent.

R : C'est essentiel : si vous vous trompez de sexe, vous endommagerez les connecteurs ou vous n'aurez aucune connexion du tout. Les connecteurs MTP mâles ont des broches d'alignement ; les connecteurs femelles ont des trous de guidage qui reçoivent ces broches. Voici la règle d'or : le mâle s'accouple toujours avec la femelle, jamais le même-avec-même. La plupart des modules émetteur-récepteur (QSFP+, QSFP28) ont des interfaces mâles intégrées-avec des broches, votre cordon de brassage doit donc être femelle. Lors de la connexion de deux câbles principaux femelles via un panneau adaptateur, l'adaptateur gère lui-même l'alignement des broches. Nous fabriquons nos câbles avec des broches de guidage de précision qui garantissent un alignement des fibres inférieur au micron : c'est ainsi que nous obtenons ces faibles valeurs de perte d'insertion.

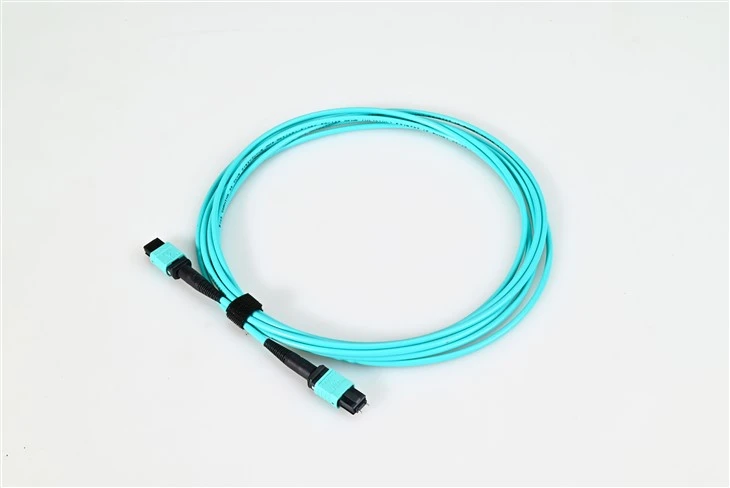

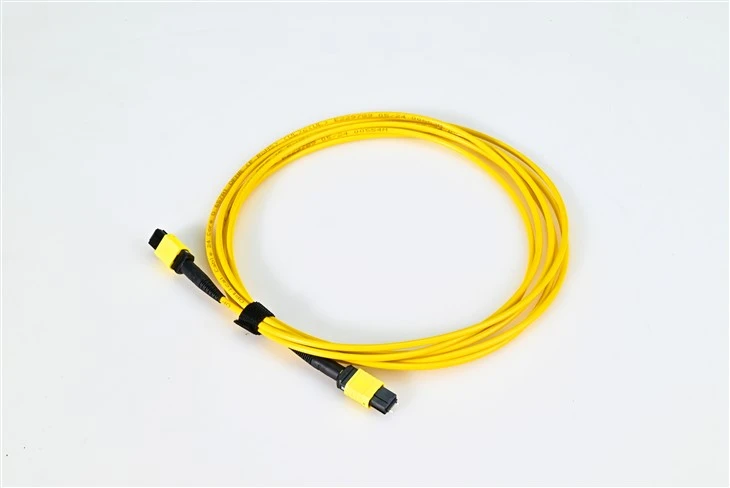

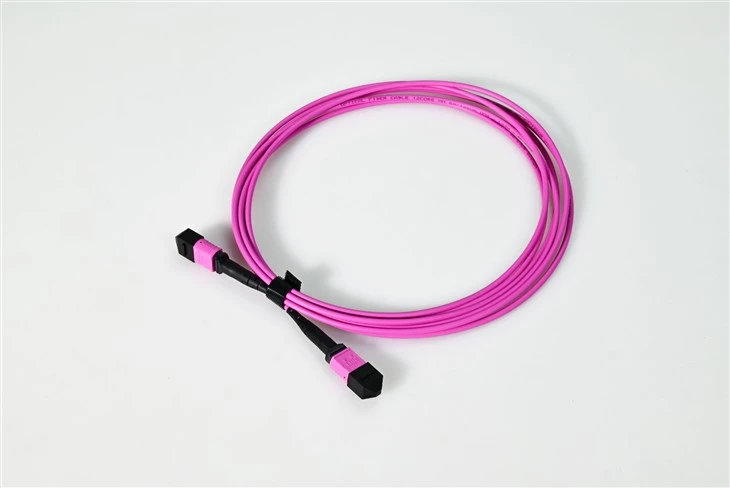

R : Aqua est le code couleur standard TIA-598 pour les fibres multimodes OM3 et OM4 optimisées au laser- – ce n'est pas seulement décoratif ! Lorsque vous travaillez dans un centre de données dense avec des centaines de câbles, cette gaine aquatique vous indique instantanément qu'il s'agit d'une fibre multimode 50/125 microns conçue pour les émetteurs-récepteurs VCSEL à 850 nm. Vous ne le mélangerez pas accidentellement avec des câbles jaunes monomodes -. Certains fabricants utilisent Erika Violet (une teinte légèrement différente) spécifiquement pour l'OM4 afin de le différencier de l'OM3, bien que l'aqua et le violet soient acceptables. Nos bottes de connecteur sont également codées par couleur en fonction du nombre de fibres : gris pour 8 fibres, noir pour 12 fibres et rouge pour 24 fibres – ce qui rend l'installation et le dépannage beaucoup plus rapides.

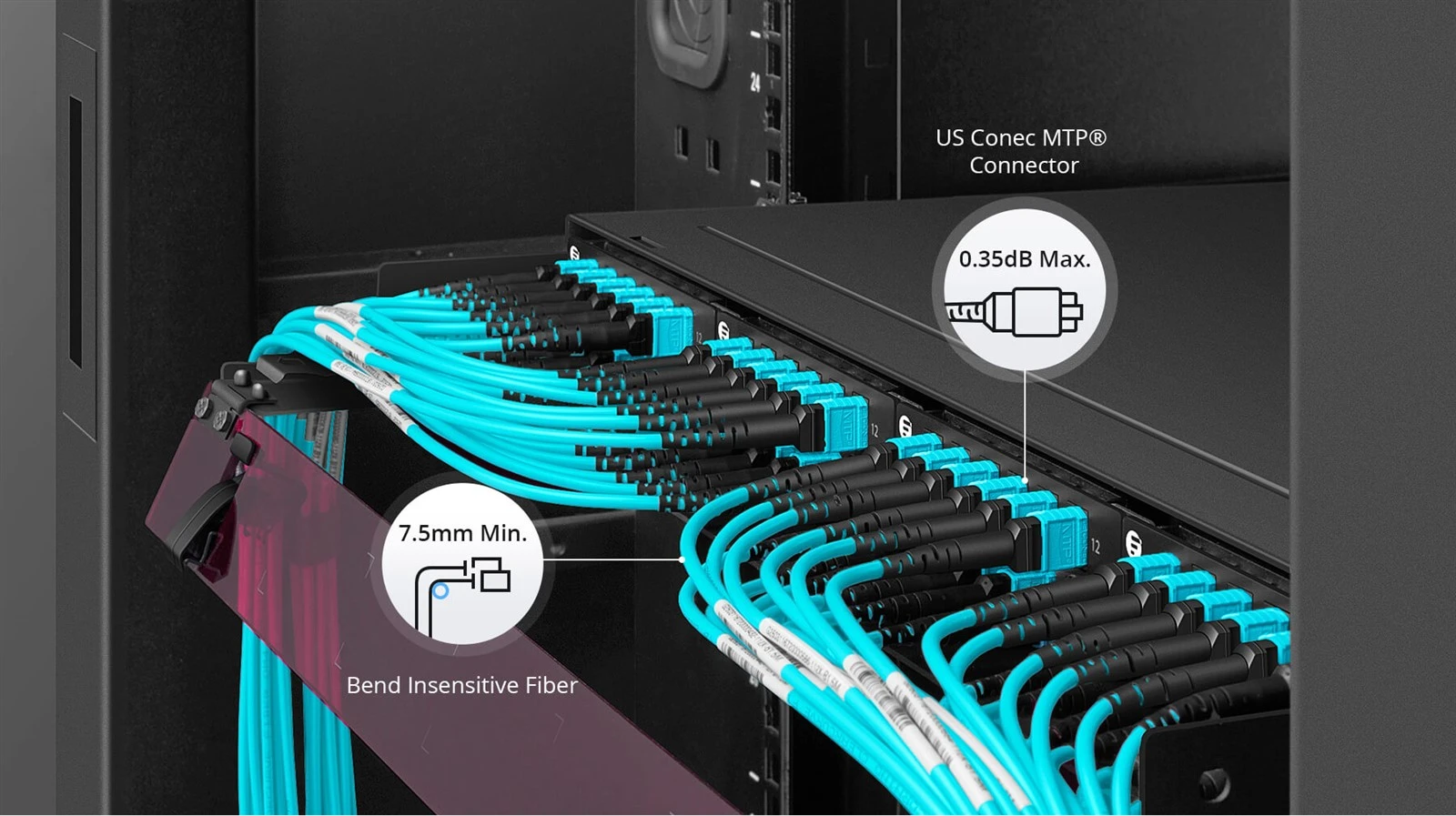

R : Nos cordons de brassage MTP/MPO OM3 sont spécifiés pour une perte d'insertion maximale inférieure ou égale à 0,50 dB avec des ferrules MT multimode standard, mais nous proposons également des versions à faible perte-qui atteignent une perte d'insertion inférieure ou égale à 0,30 dB typique et inférieure ou égale à 0,50 dB maximum. Pour les applications très exigeantes, nos câbles de qualité élite/premium atteignent environ 0,15 dB typique. Chaque câble que nous expédions est testé individuellement : nous utilisons l'interférométrie 3D pour vérifier la géométrie de la virole et la qualité de la face-de l'extrémité. La perte de réflexion est supérieure ou égale à 20 dB pour le multimode. Ces spécifications sont importantes lorsque vous calculez votre budget de liaison pour les connexions 40G ou 100G ; chaque dixième de dB compte sur plusieurs points de patch. Nous fournissons des rapports de test avec chaque lot si vous avez besoin de documentation pour vos dossiers.

R : Pas du tout exagéré – en fait, c’est un investissement intelligent. La fibre OM3 avec connecteurs MTP/MPO prend en charge 10GBASE-SR jusqu'à 300 mètres sans problème. L’avantage est que vous construisez une infrastructure prête pour le 40G et le 100G lorsque vous avez besoin d’une mise à niveau – aucun recâblage n’est requis. Beaucoup de nos clients déploient aujourd'hui des câbles principaux OM3 MTP pour 10G et remplacent simplement les émetteurs-récepteurs plus tard pour passer à des vitesses plus élevées. Le connecteur MTP 12-fibres fonctionne parfaitement avec le SFP+ 10G via des cassettes de dérivation (MTP à 6×LC duplex), vous offrant ainsi les avantages en termes de densité du câblage multifibres-même à des vitesses inférieures. Il s’agit de pérenniser votre investissement.

R : Vous avez raison : le nettoyage MTP nécessite des outils spécifiques : vous ne pouvez pas simplement utiliser un nettoyeur à clic LC standard. Nous recommandons des nettoyeurs de type bobine-spécifiques MTP ou des nettoyeurs de cassettes conçus pour les ferrules multi-fibres. Le mouvement de nettoyage doit parcourir les 12 (ou 24) faces d'extrémité de la fibre-en un seul passage. Avant chaque raccordement, nettoyez les deux connecteurs : même une seule particule de poussière sur une fibre peut provoquer une perte de plus de 1 dB et détruire votre budget de liaison. Gardez ces capuchons anti-poussière en place chaque fois que le connecteur n'est pas branché. Pour l'inspection, vous aurez besoin d'un microscope avec un embout adaptateur MTP. Nous incluons des capuchons anti-poussière avec chaque câble et, croyez-moi, utilisez-les. Les quelques secondes passées au nettoyage permettent d'économiser des heures de dépannage plus tard.
