ADAPTATEUR FIBRE OPTIQUE OEM ET FOURNITURE EN VRAC
Un partenaire fiable en matière de fourniture d'adaptateurs de fibre optique pour vos produits et projets
Sourcez des adaptateurs standard, hybrides et multifibres-pour les réseaux de télécommunications, les systèmes FTTH, les centres de données, les équipements de distribution de fibre optique et les produits de connectivité OEM.
Evolux fournit des adaptateurs fibre optique SC, LC, FC, ST, E2000, MU, MT-RJ et MPO/MTP en configurations mono-mode, multimode, UPC, APC, simplex, duplex et multi-fibres.
Que vous recherchiez des coupleurs de fibre optique standard pour la distribution, que vous adaptiez les adaptateurs à la nomenclature d'un projet ou que vous développiez une gamme de produits de marque privée, notre équipe peut vous aider à confirmer la configuration requise avant l'échantillonnage et la production en volume.
Demander des échantillons d’adaptateur
01
Configurations standard et personnalisées
Sélectionnez l'interface du connecteur, le mode fibre, le type de polissage, la configuration du port, la structure du boîtier et l'emballage requis pour votre application.
02
Exemple-au-assistance à la production
Évaluez l’ajustement, la compatibilité, l’apparence et les exigences de performance applicables du produit avant de passer à la production en vrac.
03
Étiquettes et emballages OEM
Les étiquettes-spécifiques au client, les numéros de modèle, les codes-barres, les logos et les emballages peuvent être discutés pour les commandes de marques privées-et de distribution.
04
Petites-commandes par lots et en volume
Une assistance est disponible pour l'évaluation d'échantillons, la-personnalisation de petits lots et les-achats groupés basés sur des projets.
Configurez l'adaptateur fibre optique pour votre application exacte
La sélection d'un adaptateur fibre optique implique bien plus que la correspondance du nom du connecteur. L'interface du connecteur, le type de polissage, le mode fibre, la densité des ports, le manchon d'alignement, la structure de montage et la conception du boîtier peuvent tous affecter la compatibilité avec le réseau, le panneau ou l'équipement dans lequel l'adaptateur sera installé.
Envoyez-nous vos exigences techniques, fiche technique existante, dessin ou échantillon physique. Nous examinerons la configuration avant d’organiser des échantillons ou la production.
Interface du connecteur
Choisissez l'interface de connecteur qui correspond à votre réseau fibre, à votre équipement ou à votre système de panneaux.
Les options disponibles incluent :
- CS
- LC
- FC
- ST
- E2000
- UM
- MT-RJ
- MPO/MTP
- Adaptateurs hybrides
Pour les adaptateurs fibre optique hybrides, veuillez préciser l'interface du connecteur requise de chaque côté.
Mode fibre
Sélectionnez le mode fibre qui correspond aux assemblages de câbles connectés et aux exigences de transmission réseau.
Les options disponibles incluent :
- Mode unique-
- Multimode
- Configurations OM3
- Configurations OM4
- Options spécifiques à l'application-
Veuillez fournir le mode fibre ou les spécifications du câble existant lorsque vous demandez des échantillons ou un devis.
Type polonais
Confirmez le type de polissage du connecteur requis par les composants de fibre connectés et les interfaces d'équipement.
Les options courantes incluent :
- CUP
- APC
- UPC-à-UPC
- APC-à-APC
- Configurations de polissage hybrides
Pour les adaptateurs hybrides, veuillez préciser le type de polissage requis des deux côtés, le cas échéant.
Configuration des ports
Sélectionnez la configuration du port en fonction du type de connecteur, de la densité du panneau et de l'environnement d'installation.
Les configurations disponibles peuvent inclure :
- Simplexe
- Duplex
- Quad
- Multi-ports
- Multi-fibres
Veuillez fournir le nombre requis de ports et l'application du panneau afin que nous puissions confirmer une structure d'adaptateur compatible.
Structure de montage et de logement
Choisissez la structure de montage et de boîtier en fonction de l'ouverture du panneau, de la méthode d'installation et de l'environnement d'exploitation.
Les structures disponibles peuvent inclure :
- À bride
- Sans bride
- Insérez-dans
- Fixation à vis-
- Fermé
- Boîtier métallique
- Boîtier en plastique
Veuillez fournir la découpe du panneau ou les dimensions de l'adaptateur existant lorsque la compatibilité mécanique est critique.
Manchon d'alignement
Sélectionnez le manchon d'alignement en fonction du type de connecteur, du matériau de la virole et des performances de connexion requises.
Les options disponibles peuvent inclure :
- Manchon en céramique
- Manchon métallique
- Manche fendue
- Manche solide
- Options de manchons spécifiques à l'application-
Si un matériau de manchon spécifique est requis, incluez-le dans les spécifications techniques ou la demande de renseignements.
Configuration MPO/MTP
Les adaptateurs fibre optique MPO/MTP nécessitent plusieurs détails de configuration pour garantir la compatibilité avec le système multifibre-complet.
Veuillez préciser :
- Nombre de fibres
- Orientation clé
- Polarité requise
- Structure à brides ou sans brides
- Couleur du boîtier
- Application sur panneau ou cassette
Le sexe du connecteur doit également être confirmé lorsqu'il affecte l'ensemble du câble.
Logement personnalisé et identification
Personnalisez l'apparence, l'identification et l'emballage de l'adaptateur en fonction de votre marque ou des exigences de distribution.
Les options disponibles peuvent inclure :
- Couleur du boîtier
- Couleur du capuchon anti-poussière
- Marquage du produit
- Etiquette client
- Numéro de modèle
- Code à barres
- Emballage intérieur
- Marquage du carton extérieur
La disponibilité de la personnalisation et le MOQ dépendent de la structure du produit et de la quantité commandée.
PROCÉDÉ DE FABRICATION D'ADAPTATEURS À FIBRE OPTIQUE
Comment sont fabriqués les adaptateurs fibre optique ?
La fabrication d'adaptateurs de fibre optique nécessite des dimensions de boîtier précises, un maintien stable des connecteurs et un alignement précis entre les interfaces de fibre connectées.
Le processus de production exact varie en fonction du type d'adaptateur, du matériau du boîtier, de la structure de montage et de la méthode d'alignement. Chaque commande doit être fabriquée conformément à une spécification de produit, un dessin et une exigence d'inspection approuvés.
Spécifications et inspection des matériaux
Avant la production, le dessin du produit, la configuration de l'adaptateur et les exigences de commande sont examinés et confirmés.
Les boîtiers entrants, les manchons d'alignement, les clips de montage, les obturateurs, les capuchons anti-poussière et autres composants sont inspectés pour :
- Dimensions correctes
- Matière et couleur
- État des surfaces
- Propreté
- Intégrité des composants
- Identification du modèle et du lot
Le dessin, l'échantillon ou la spécification approuvé est utilisé comme référence de production et d'inspection.

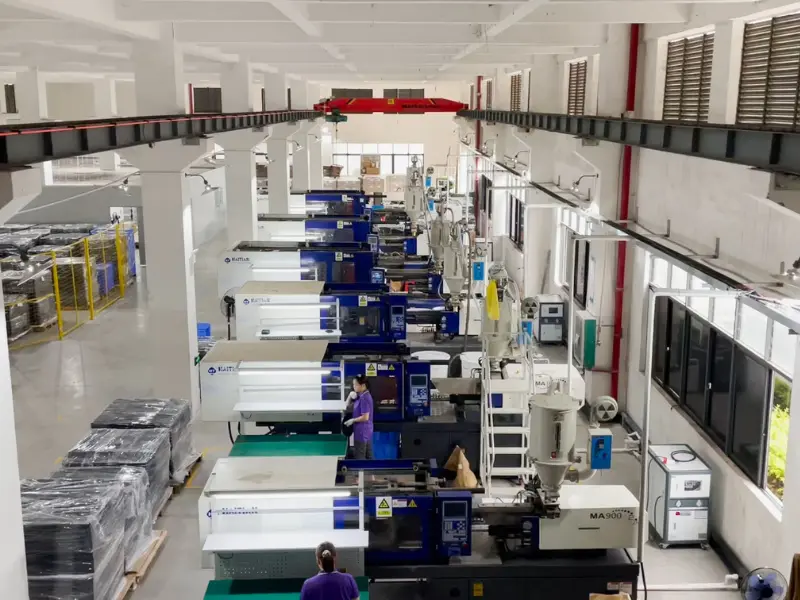

Moulage et traitement du boîtier
Les boîtiers d'adaptateur en plastique sont moulés en fonction de l'interface de connecteur requise, de la structure de montage et de la couleur d'identification.
Les corps d'adaptateurs métalliques peuvent nécessiter un usinage, un formage ou un traitement de surface en fonction de la conception du produit.
Le logement est inspecté pour :
- Précision dimensionnelle
- Défauts de surface
- Flash ou déformation
- Structure à bride et à clip
- Géométrie d'entrée du connecteur-
- Compatibilité de montage sur panneau-
Préparation des composants d'alignement
Pour les adaptateurs SC, LC, FC, ST, MU, E2000 et autres adaptateurs à virole-, les manchons d'alignement en céramique ou en métal sont nettoyés et préparés pour l'installation.
Pour les adaptateurs fibre optique MPO/MTP, la préparation se concentre sur :
- Orientation clé
- Positionnement du connecteur
- Structure de rétention
- Configuration des brides
- Géométrie du boîtier
- Compatibilité des panneaux
Tous les composants doivent rester propres et exempts de dommages avant l'assemblage.

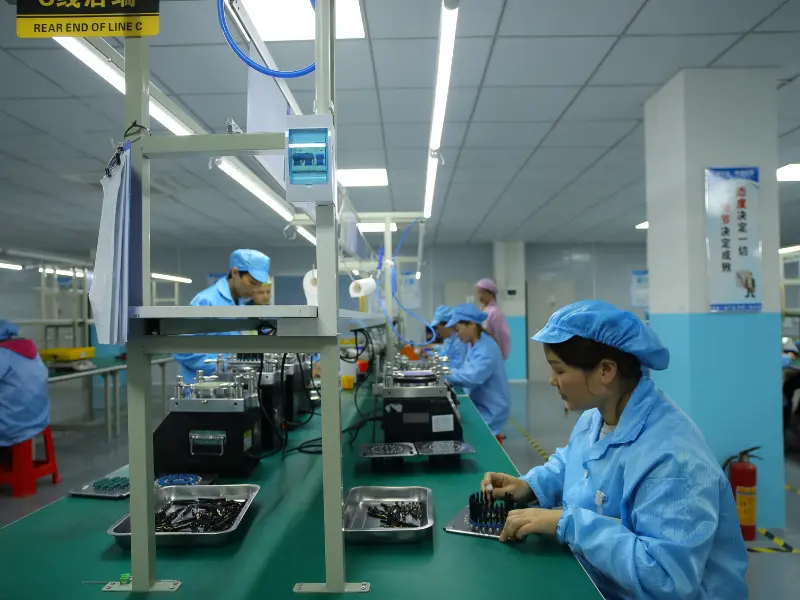

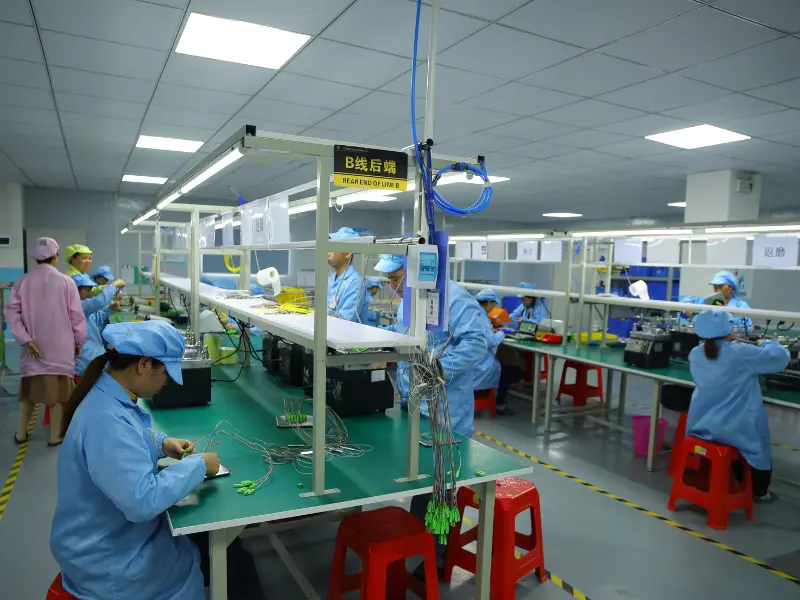

Ensemble adaptateur de précision
Le boîtier, les composants d'alignement et les accessoires de montage sont assemblés selon la conception du produit approuvée.
L'assemblage peut comprendre :
- Installation du manchon d'alignement
- Rejoindre des sections de logement
- Installation de clips de montage ou de vis
- Pose de volets et de cache-poussière
- Confirmation de l'orientation des touches
- Application des marquages de produits
L'assemblage contrôlé aide à prévenir le déplacement du manchon, les dommages au boîtier et l'installation incorrecte des composants.

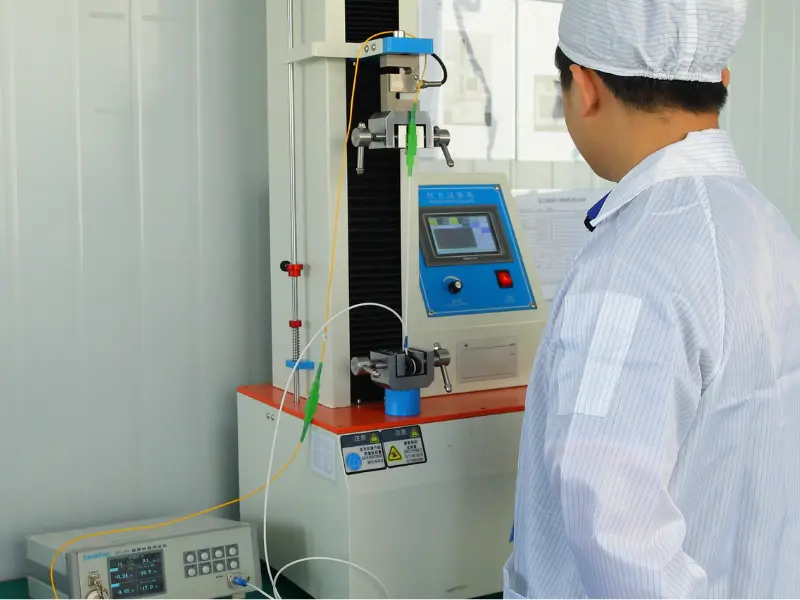

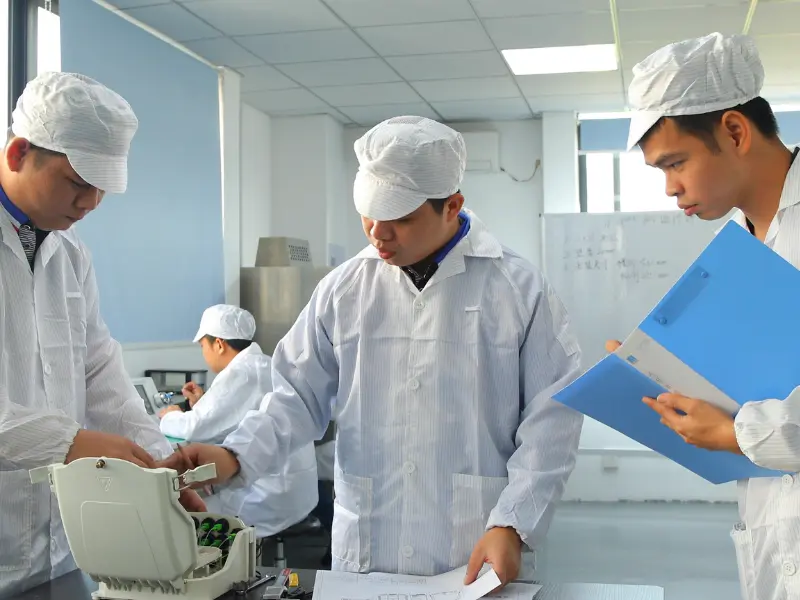

Vérification mécanique et optique
L'adaptateur assemblé est inspecté pour confirmer la compatibilité mécanique, la stabilité structurelle et les performances optiques applicables.
L'inspection et les tests peuvent inclure :
- Dimensions hors tout
- Ajustement du panneau
- Insertion et retrait du connecteur
- Rétention du connecteur
- Fonctionnement de l'obturateur
- Orientation clé
- Perte d'insertion des-paires accouplées
- Répétabilité de la connexion
- Durabilité de l'accouplement

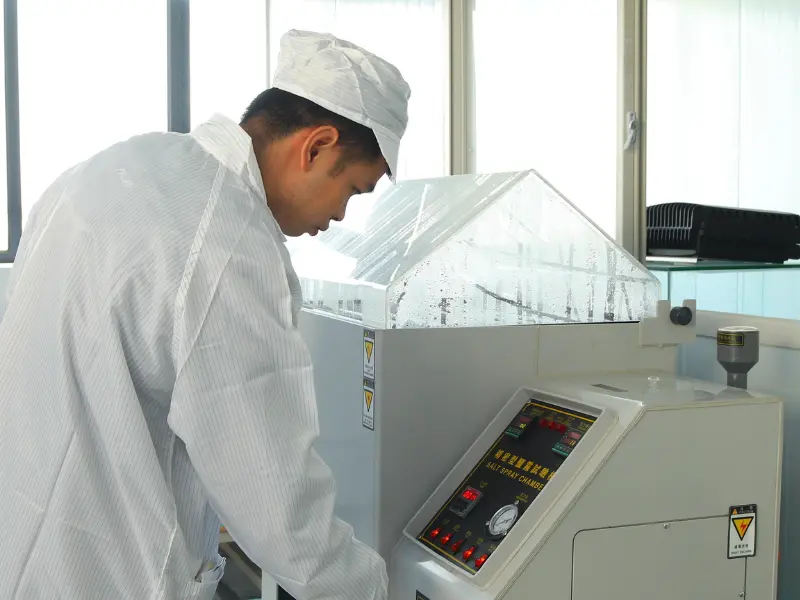

- Tests de fiabilité environnementale
Les exigences de test et les limites d'acceptation dépendent du modèle d'adaptateur et des spécifications du client.

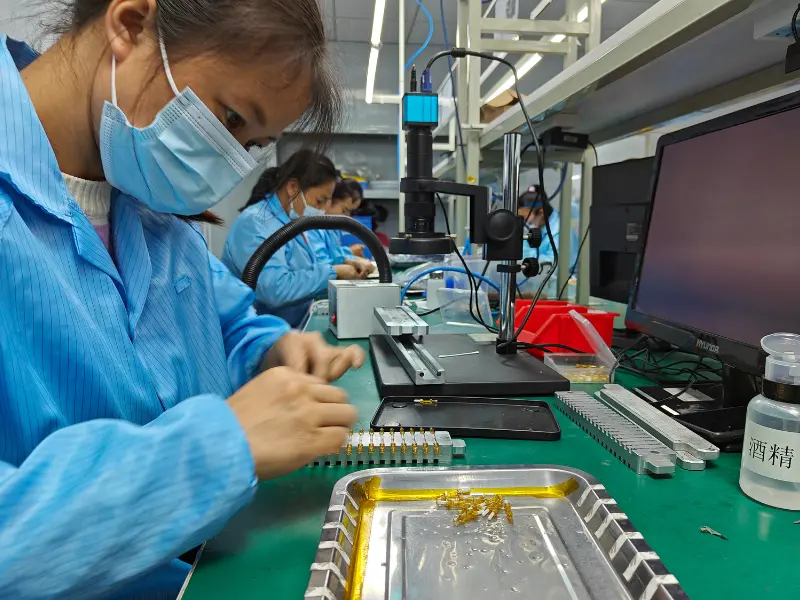

Nettoyage, inspection finale et emballage
Après l'assemblage et les tests, l'adaptateur est nettoyé pour éliminer la poussière, les particules et les résidus de production.
L'inspection finale confirme :
- Modèle de produit correct
- Couleur du boîtier et du capuchon anti-poussière
- État des surfaces
- Propreté intérieure
- Précision des étiquettes et des codes-barres
- Quantité de produit
- Méthode d'emballage
- Marquages sur les cartons

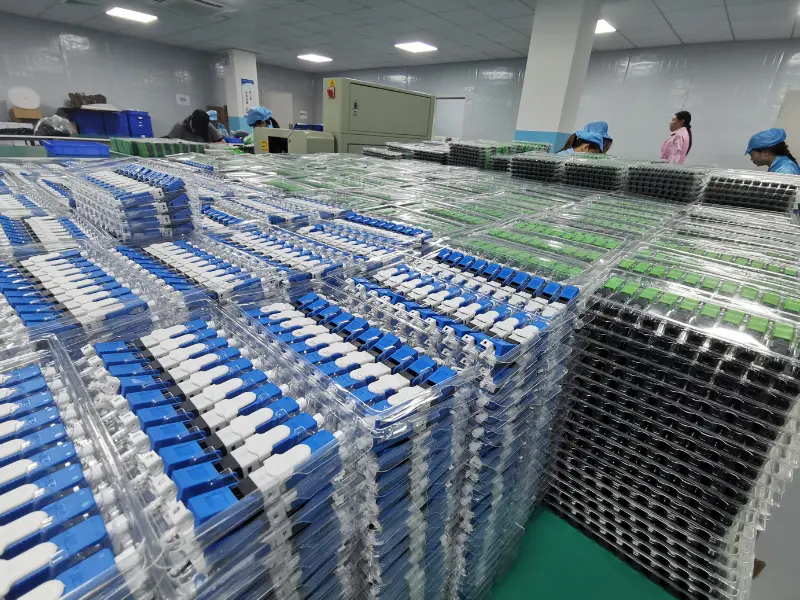

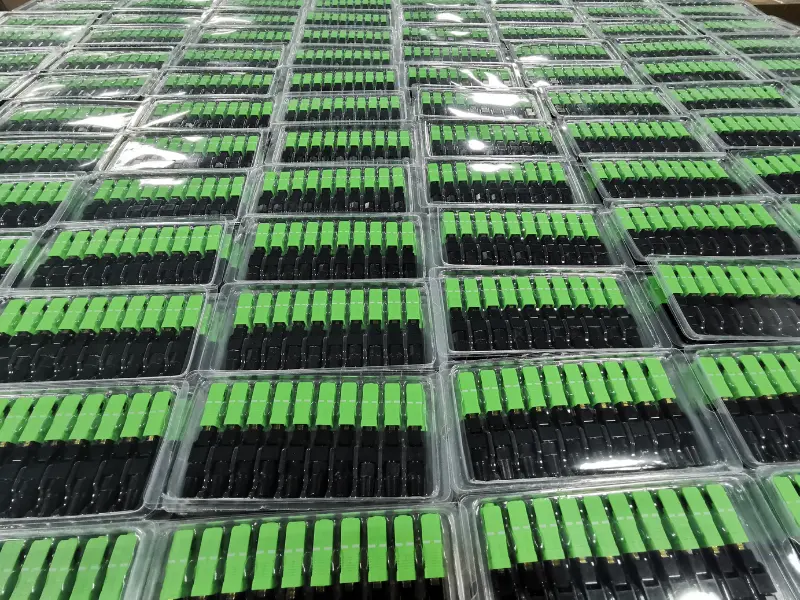

Les adaptateurs qualifiés sont emballés en vrac, individuels ou dans un emballage spécifique au client avant expédition.
Les adaptateurs de fibre optique (également appelés coupleurs de fibre, adaptateur de fibre) sont conçus pour connecter deux câbles optiques ensemble. Ils ont un connecteur à fibre unique (simplex), un connecteur à double fibre (duplex) ou parfois quatre connecteurs à fibre (quad). L'adaptateur de fibre optique peut être inséré dans différents types de connecteurs optiques aux deux extrémités de l'adaptateur de fibre optique pour réaliser la conversion entre différentes interfaces telles que FC, SC, ST, LC, MTRJ, MPO et E2000, et est largement utilisé dans les instruments de cadres de distribution de fibre optique (ODF), offrant des performances supérieures, stables et fiables.
Types courants d'adaptateur de fibre optique
Adaptateur SC
L'adaptateur SC (Subscriber Connector) est un adaptateur de forme carrée-qui utilise un mécanisme push-pull pour des connexions rapides et sécurisées. Il est largement utilisé dans les réseaux de communication de données et de télécommunications.
Adaptateur LC
L'adaptateur LC (Lucent Connector) est un petit connecteur haute-densité avec une conception push-pull. Il est couramment utilisé dans les applications de centres de données et de télécommunications où l'optimisation de l'espace est cruciale.
Adaptateur ST
L'adaptateur ST (Straight Tip) est un connecteur de type baïonnette-avec un mécanisme de torsion-on/twist-off. Bien que moins courant dans les installations modernes, il était largement utilisé dans les réseaux plus anciens.
Adaptateur MTP/MPO
Les adaptateurs MTP (Multi-Fiber Termination Push-on) et MPO (Multi-Fiber Push-On) sont utilisés pour les applications à haute-densité. Ils sont souvent associés à des optiques parallèles et sont couramment utilisés dans les environnements de centres de données pour les connexions à haut débit-.
Adaptateur FC
L'adaptateur FC (Ferrule Connector) est doté d'un mécanisme à vis-et est souvent utilisé dans les équipements de test et certains réseaux à fibre optique plus anciens. C'est moins courant dans les installations modernes.
Adaptateur MT-RJ
L'adaptateur MT-RJ (Mechanical Transfer-Registered Jack) est un connecteur duplex avec les deux fibres dans un seul et petit facteur de forme. Il est couramment utilisé dans les applications réseau où l'espace est un problème.
Application de l'adaptateur fibre optique
Réseau local ou Internet
Ceci est utilisé pour installer des réseaux locaux constitués de cordons de brassage. Par exemple, lorsqu'il s'agit de réseaux Ethernet, les cordons de brassage connectent les appareils via un adaptateur fibre optique ou un panneau de brassage. De nombreux types sont disponibles sur le marché et présentent diverses combinaisons et variétés.
Terminaison fibre optique
Ceci est utilisé pour terminer la fibre optique et se trouve couramment dans les applications de télécommunications, LAN et CATV. Ces adaptateurs sont généralement utilisés pour connecter une extrémité de la fibre optique à un adaptateur de terminaison et une autre extrémité du type fibre à ses extrémités. De même, la résiliation peut être effectuée manuellement ou automatiquement, en fonction de vos besoins et de votre appareil.
Réseautage
Ceci est utilisé dans l’installation de systèmes de réseau. Dans ce cas également, des cordons de brassage sont utilisés pour connecter des ordinateurs sur un réseau. L'adaptateur fibre optique peut être utilisé avec un plateau d'épissure de fibre optique car il les protège des dommages. Cependant, ces adaptateurs sont fixés à l’extrémité de chaque cordon pour garantir son bon fonctionnement et son efficacité. De plus, lorsque vous installez des câbles réseau, il est conseillé d'utiliser des outils comme un dénudeur et un sertisseur de câbles. Avec ces outils, tous les fils du système réseau sont coupés, dénudés et connectés correctement. De plus, il faut également s'assurer qu'un câble blindé en cuivre-(RG6) est utilisé car il offre une meilleure qualité de signal et minimise les interférences provenant d'autres appareils.
Système de sécurité
Ceci est utilisé dans un système de sécurité avec alarme. Cet adaptateur est connecté entre l'alarme et le récepteur, permettant aux deux appareils de communiquer via une connexion réseau sans fil. Le système de sécurité a toujours besoin de données fiables, c'est pourquoi les adaptateurs à fibre optique sont les meilleurs à cet effet.
Le niveau ignifuge de l'adaptateur
La norme d'inflammabilité UL94 est la norme d'inflammabilité la plus utilisée pour les matières plastiques. Il est utilisé pour évaluer la capacité d’extinction du matériau après avoir été enflammé. Selon la vitesse de combustion, la durée de combustion et la capacité anti--anti-goutte, il existe de nombreuses façons de juger de la capacité d'extinction. HB, V0, V1, V2 sont des qualités ignifuges différentes, car leurs qualités sont différentes, la méthode d'essai de résistance à la flamme est également différente et la norme de jugement d'essai est également différente. Les grades ignifuges sont progressivement augmentés de HB, V-2, V-1 à V-0.
Perte d'insertion
La perte d'insertion doit généralement être inférieure à 0,2 dB. Si la perte d'insertion est trop élevée, cela affectera la transmission optique.
Durabilité
L'adaptateur de câble à fibre optique doit être branché et débranché fréquemment pendant l'utilisation, la durabilité de l'adaptateur doit donc être élevée. La norme normale exige que le nombre de branchements et de débranchements puisse atteindre plus de 500 fois sans affecter les performances.
Température de travail
-40 degrés ~ 75 degrés est la plage de température de fonctionnement normale de l'adaptateur FC vers ST.
Le matériau du manchon d'alignement de l'adaptateur de fibre optique
Le manchon d'alignement est la partie la plus importante de l'adaptateur de fibre optique. Généralement, des matériaux métalliques ou céramiques sont utilisés. L'adaptateur de fibre optique en céramique aura un effet relativement bon. Étant donné que la structure cristalline de la céramique est dure et qu'elle n'est pas facile à déformer, elle peut obtenir un alignement rapide et une connexion extrémité de fibre de haute précision-à-face.
Autres
Lorsque vous choisissez un adaptateur fibre optique, vous pouvez sélectionner des adaptateurs fibre optique de relativement haute qualité-et stables grâce aux facteurs importants ci-dessus. Bien entendu, vous devez également prendre en compte d’autres facteurs qui affectent la qualité, tels que la résistance à la traction et le respect des normes. Les adaptateurs à fibre optique sont largement utilisés dans les salles de communication, la fibre FTTH jusqu'à la maison, les réseaux locaux, les systèmes de communication à fibre optique, les équipements de transmission de connexion à fibre optique, la préparation au combat de la défense nationale, etc. Bien que l'adaptateur à fibre optique soit petit, sa qualité affecte directement l'ensemble de la liaison par fibre optique. Par conséquent, la sélection de l’adaptateur fibre optique doit être rigoureuse et complète.
Conseils pour les adaptateurs fibre optique
Étape 1 :Inspectez le connecteur, le composant ou la cloison à fibre optique avec un fibroscope.
Étape 2 :Si le connecteur est sale, nettoyez-le avec une technique de nettoyage à sec.
Nettoyage à sec:À l'aide d'un nettoyeur de cassette en bobine-à pression moyenne, essuyez l'extrémité du connecteur avec un chiffon de nettoyage sec (un seul passage par exposition) dans une direction. Pour les connecteurs polis à contact physique incliné (APC), assurez-vous que toute la surface de l'extrémité s'adapte au chiffon de nettoyage. Le nettoyage à sec élimine généralement la contamination aéroportée et doit être tenté en premier. Inspectez la face d’extrémité du connecteur pour déceler toute contamination après le nettoyage.
Étape 3 :Inspectez le connecteur.
Étape 4 :Si le connecteur est toujours sale, répétez la technique de nettoyage à sec.
Étape 5 :Inspectez le connecteur.
Étape 6 :Si le connecteur est encore sale, nettoyez-le avec une technique de nettoyage humide suivie immédiatement d'un nettoyage à sec afin de garantir qu'aucun résidu ne reste sur la face d'extrémité.
Nettoyage humide : humidifiez légèrement une partie d'une lingette non pelucheuse avec une solution de nettoyage pour fibre optique (ou > 91 % d'alcool isopropylique) et en appliquant une pression moyenne, essuyez d'abord l'extrémité contre la zone humide, puis sur une zone sèche pour nettoyer les résidus potentiels de l'extrémité. Pour les connecteurs polis APC, assurez-vous que toute la surface de l'extrémité correspond aux lingettes de nettoyage. Le nettoyage humide est plus agressif que le nettoyage à sec et éliminera la contamination en suspension dans l'air ainsi que les résidus et films d'huile légers.
Étape 7 :Inspectez à nouveau le connecteur.
Étape 8 :Si le contaminant ne peut toujours pas être éliminé, répétez la procédure de nettoyage jusqu'à ce que la face d'extrémité soit propre.
Note:N'utilisez jamais d'alcool ou de nettoyage humide sans vous assurer qu'il ne laisse pas de résidus sur la face d'extrémité. Sinon, cela endommagerait l'équipement.
Guide FAQ ultime sur les adaptateurs fibre optique
Q : Qu'est-ce qu'un adaptateur réseau fibre optique ?
Q : Que signifie l’adaptateur fibre optique ?
Q : Comment nettoyer un adaptateur fibre optique ?
Q : Comment utiliser un adaptateur fibre nue ?
Q : Qu'est-ce qu'un adaptateur fibre nue ?
Q : Les adaptateurs de fibre optique sont-ils identiques aux coupleurs de fibre optique ?
Q : Quels sont les types d’adaptateurs fibre optique ?
Q : Quels sont les composants clés des adaptateurs fibre optique ?
Q : Quels sont les avantages de l’utilisation d’adaptateurs fibre optique ?
Q : Comment entretenir les adaptateurs de fibre optique ?
Q : Comment sélectionner les adaptateurs fibre optique ?
Q : Comment nettoyer les connecteurs de fibre optique ?
Q : À quoi sert un adaptateur fibre optique ?
Q : Qu'est-ce qu'un adaptateur fibre optique LC ?
Q : Quelle est la différence entre les adaptateurs monomode et multimode ?
Q : Quelle est la différence entre un adaptateur mâle et femelle ?
Q : Qu'est-ce qu'un adaptateur fibre optique atténué ?
Q : Qu'est-ce qu'un adaptateur fibre optique à connexion rapide ?
Q : Quelle est la perte d’insertion d’un adaptateur fibre optique ?
Q : Les adaptateurs de fibre optique durent-ils longtemps ?
