Installation de câbles à fibres optiques intérieures et extérieures

Equipe Evolux Fibre · Février 2026 · 10 min de lecture

L'installation de la fibre optique est une étape essentielle dans la création de réseaux-hautes performances. La sélection du bon câble garantit une transmission de données efficace, une longévité et une durabilité dans différents environnements. Ce guide couvre l'installation des câbles à fibre optique intérieurs et extérieurs, avec des conseils pratiques pour chaque scénario.

Vous débutez avec la fibre optique ? Vous voudrez peut-être consulter notrebases du connecteur de fibre optiqued'abord.

Types de câbles à fibres optiques par application

Les câbles à fibre optique sont classés en fonction de leur environnement de déploiement : intérieur et extérieur. Chaque type est conçu avec des fonctionnalités spécifiques pour gérer différentes conditions.

Câbles à fibre optique d'intérieur

Les câbles à fibre optique intérieurs sont couramment utilisés dans les bâtiments, les bureaux et les centres de données. Ces câbles sont flexibles, légers et conçus avec des matériaux-résistants au feu pour répondre aux codes de sécurité. Ils subissent moins de contraintes environnementales que les câbles extérieurs mais doivent se conformer à des normes strictes de sécurité incendie.

La résistance au feu est plus importante que la plupart des gens ne le pensent. Lors d'un incendie dans un bâtiment, une mauvaise gaine de câble peut libérer des fumées toxiques ou propager des flammes dans les espaces de traitement de l'air. Conformément à l'article 770 du NEC (National Electrical Code), voici ce que vous devez savoir sur les valeurs nominales :

Utiliser une mauvaise note n’est pas seulement une violation du code. Nous avons vu des installateurs faire passer le câble OFNR dans les plénums pour économiser quelques centimes par pied. L'inspecteur en bâtiment l'attrape, tout est arraché et refait avec le câble approprié. Les « économies » coûtent finalement environ 10 fois plus cher.

Câbles à fibre optique extérieurs

Les câbles d'extérieur sont confrontés à un ensemble de défis complètement différents :-variations de température de -40 degrés à +70 degrés, infiltration d'humidité, dégradation par les UV, stress physique et parfois rongeurs mâchant la gaine. Ces câbles sont construits plus résistants avec des gaines blindées et des matériaux bloquant l'eau.

Câbles à fibres souterrains

Ces câbles sont tirés dans des conduits enterrés à 1 à 2 mètres de profondeur. Le conduit offre une protection physique, mais l'humidité continue de pénétrer avec le temps-c'est pourquoi les câbles souterrains ont besoin d'un gel bloquant l'eau-ou d'un ruban adhésif sec-bloc à l'intérieur. Les gaines compatibles avec les lubrifiants- aident à réduire la friction lors de longues tractions à travers le système de conduits.

Câbles enterrés directement

Contrairement aux câbles souterrains, les câbles enterrés directement pénètrent dans le sol sans conduits. Ils ont besoin d'une armure renforcée-de ruban d'acier ondulé ou d'aluminium-pour résister à la pression du sol et aux dommages causés par les rongeurs. Offres Evoluxcâbles armésavec une protection améliorée spécialement conçue pour les applications d’enfouissement direct.

Câbles aériens

Les câbles aériens sont suspendus entre les poteaux ou fixés aux bâtiments. Ils sont protégés des dangers souterrains, mais sont plutôt confrontés au vent, à l’accumulation de glace et à une exposition constante aux UV. Les conceptions autoportantes avec-fil de messager en acier intégré sont standard-le messager supporte le poids du câble tandis que les fibres optiques restent protégées à l'intérieur.

Câbles sous-marins

Pour un déploiement sous-marin dans des rivières, des lacs ou des zones côtières, les câbles doivent avoir une résistance à l'eau supérieure. La plupart utilisent plusieurs barrières : des tubes remplis de gel-, des rubans gonflables à l'eau-et une construction hermétiquement fermée. Une armure lourde protège contre les coups d'ancre.

Planification préalable à l'installation {{0}

Voici quelque chose que la plupart des guides ne soulignent pas assez : la planification évite environ 95 % des problèmes d'installation. Pas de problèmes techniques-de planification. Quelqu'un a oublié de vérifier si le conduit existant était déjà plein. Quelqu'un n'avait pas réalisé qu'un permis était nécessaire pour traverser la route. Quelqu'un a commandé un câble court de 20 mètres.

Avant de commander quoi que ce soit, parcourez tout le parcours et documentez :

Distance totale- mesurez-le, ne faites pas d'estimation. Ajoutez 10 à 15 % pour les variations de jeu et de routage.

Obstacles- murs, plafonds, services publics existants, passages à niveau

Conditions environnementales- sera-t-il exposé à des températures extrêmes ? Humidité? Des produits chimiques ?

Infrastructures existantes- pouvez-vous utiliser des conduits, chemins de câbles ou chemins existants ?

Permis requis- permis de creuser, permis de construire,-accords de passage-

Pour des travaux extérieurs, appelez811(aux États-Unis) pour localiser les services publics souterrains existants avant tout creusement. Ceci est légalement requis et heurter une conduite de gaz ou un câble électrique crée de sérieux problèmes.

Meilleures pratiques pour l'installation de la fibre optique

Les câbles à fibre optique offrent de grands avantages : -bande passante élevée, faibles pertes et immunité aux interférences électromagnétiques. Mais ces avantages n’apparaissent que lorsque l’installation est correctement effectuée. Voici des conseils ciblés pour différents scénarios d’installation.

Installation de fibre optique intérieure

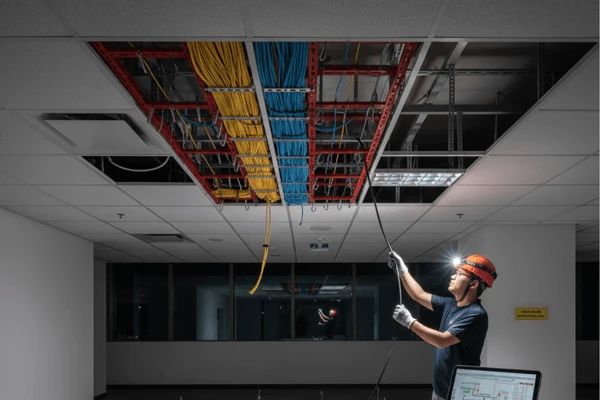

Installations au plafond et au plancher surélevé

Les plafonds suspendus et les planchers surélevés sont probablement les endroits les plus faciles à installer pour la fibre optique. Les panneaux de plafond peuvent généralement être poussés vers le haut et écartés, vous donnant ainsi accès au passage des câbles au-dessus. Les dalles de sol surélevées se soulèvent de la même manière.

Les câbles dans ces espaces doivent être bien-supportés et organisés. Utilisez des plateaux, des crochets en J-ou des sangles Velcro-espacés d'environ 4 à 5 pieds sur les pistes droites, avec des supports supplémentaires lors des changements de direction.

Une chose que les gens oublient : fixez les supports à la structure du bâtiment, pas à la grille du plafond. La grille est uniquement conçue pour supporter le poids des carreaux. Nous avons vu des sections de plafond s'effondrer lorsque trop de câbles étaient attachés à la grille au fil du temps. Cela n'arrive pas immédiatement-il faut des mois ou des années de poids accumulé-mais quand cela disparaît, cela enlève tout ce qui se trouve en dessous.

Quelques autres éléments à surveiller dans les installations au plafond :

Ne posez pas de câbles directement sur les dalles de plafond. Ils s'affaisseront et finiront par tomber.

Ne serrez pas trop les attaches. Crée des points de stress qui causent des problèmes plus tard. Les sangles Velcro fonctionnent mieux.

Gardez la fibre séparée des câbles d'alimentation d'au moins 12 pouces. La fibre est insensible aux interférences, mais les câbles électriques génèrent de la chaleur.

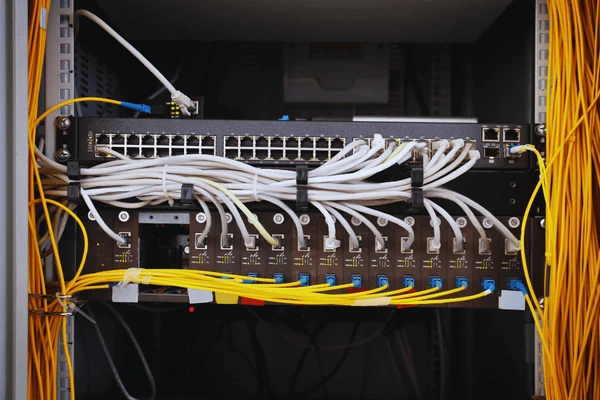

Dans-Installations d'armoires

Les câbles à l’intérieur des armoires rack doivent être organisés. Les racks en désordre provoquent de vrais problèmes -plus difficiles à dépanner, plus faciles à déconnecter accidentellement, un cauchemar pour apporter des modifications plus tard.

Utiliserpanneaux de brassage de fibrespour des points de terminaison propres. Acheminez les câbles à travers des gestionnaires de câbles verticaux et horizontaux plutôt que de les laisser pendre sur l'équipement. Placez les câbles de fibre optique et d'alimentation sur les côtés opposés du rack.

Laissez toujours les boucles de service -câble supplémentaire enroulés pour une utilisation ultérieure. Sans jeu, même déplacer un équipement de quelques centimètres peut nécessiter de tirer de nouveaux câbles.

Installations de colonnes montantes

Les passages de câbles verticaux entre les étages sont délicats en raison du poids des câbles. Le câble lui-même peut s'étirer avec le temps s'il n'est pas correctement soutenu.

Utilisez au minimum un câble classé OFNR-pour les colonnes montantes-OFNP si la colonne montante se connecte aux espaces plénum. Soutenez les câbles à intervalles réguliers à l'aide de pinces à fibre-. Les pinces métalliques ordinaires peuvent écraser la fibre si elles sont trop serrées.

Voici une astuce qui vous permettra d'économiser beaucoup d'efforts : commencez par le dernier étage et descendez, pas vers le haut. Tirer le câble vers le haut combat la gravité tout au long du trajet, et la charge augmente à chaque mètre que vous tirez. En tirant vers le bas, la gravité vous aide au lieu de vous combattre.

Peut-être que les procédures de manipulation des différents fabricants de câbles varient un peu. Vérifiez donc la fiche technique du câble pour connaître l'élévation verticale maximale sans support et suivez d'abord leurs instructions.

Installation de fibre optique extérieure

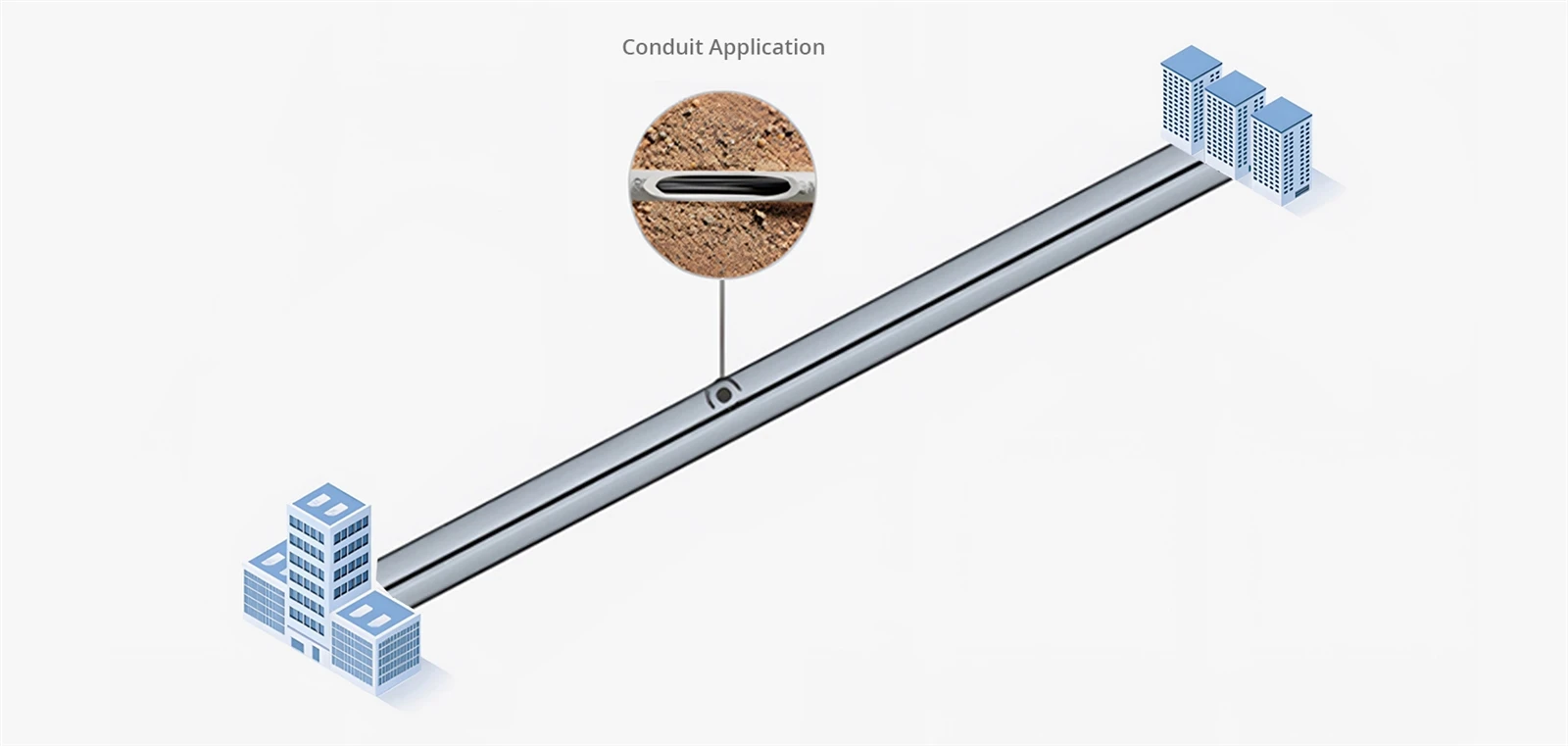

Installation de conduits

Le conduit offre une bonne-protection à long terme pour les câbles extérieurs, mais une fois installé, apporter des modifications est difficile et coûteux. Planifiez soigneusement l'itinéraire à l'avance.

Lorsque vous tirez le câble à travers le conduit, gardez tous les points de transition lisses. Au niveau des boîtes de jonction et des trous de main, ne laissez pas les câbles reposer sur des arêtes vives.-ajoutez un petit morceau de conduit flexible ou de conduit intérieur pour guider le câble dans les coins. Les boîtes de tirage divisent les longs tirages en segments gérables et vous donnent accès aux travaux futurs.

Mettez toujours une corde de traction dans le conduit pendant l'installation. Vous en aurez besoin plus tard. Utilisez un lubrifiant compatible avec les fibres-pour les longues tractions-un gel à base d'eau-fonctionne bien, mais vérifiez qu'il est compatible avec le matériau de votre gaine de câble.

Note:Le rayon intérieur des coudes des conduits doit être au moins 10 fois supérieur au diamètre extérieur du câble. Pour un câble extérieur typique de 8 mm, cela représente un rayon de courbure minimum de 80 mm. Les parcours de conduits doivent être limités à 100 pieds entre les points de traction, avec pas plus de deux coudes à 90 degrés par segment. Le dépassement de ces limites augmente considérablement la tension de traction.

La technique de la figure 8

Pour des tractions très longues -plusieurs centaines de pieds ou plus-n'essayez pas de tout faire en même temps. Tirez jusqu'à un point intermédiaire, disposez l'excédent de câble selon un motif en 8 (et non circulaire, ce qui introduit une torsion), puis continuez à tirer. Cela répartit la tension et évite de dépasser la capacité de traction maximale du câble.

Installation enterrée directe

L'enfouissement direct place le câble directement dans le sol sans conduit. Vous avez absolument besoin d'un câble blindé conçu pour un enfouissement direct.-un câble extérieur ordinaire ne survivra pas plus d'un an ou deux.

Avant de creuser, appelez811pour localiser les services publics existants. Exigé par la loi dans la plupart des endroits. Frapper une conduite de gaz ou un tronc de fibre est au mieux coûteux, au pire dangereux. Obtenez des permis de fouille-la plupart des juridictions les exigent.

La profondeur d'enfouissement dépend du lieu :

Enterrez toujours en dessous de la ligne de gel de votre région. Les cycles de gel-dégel peuvent déplacer le sol et endommager les câbles enfouis trop profondément.

Après avoir placé le câble, remblayez d'abord avec du sable ou de la terre fine-sans roches directement sur le câble. Installez du ruban d'avertissement à environ 12 pouces au-dessus. Documentez l'itinéraire exact avec les coordonnées GPS ou des mesures détaillées. Quelqu’un vous remerciera dans des années lorsqu’il aura besoin de le trouver.

Installation aérienne

L'installation aérienne suspend les câbles entre les poteaux. Évite les coûts de creusement de tranchées mais expose les câbles aux intempéries-vent, glace, soleil et variations de température.

Les câbles autoportants-avec fil messager intégré sont standards. Le messager supporte le poids et les charges de vent tandis que les fibres optiques restent protégées à l'intérieur. Pour les installations à proximité de lignes électriques, tous les câbles-diélectriques autoportants-(ADSS) utilisent du fil d'aramide au lieu de l'acier pour éviter les risques électriques.

L’affaissement entre les pôles est plus important que ce que les gens pensent. Trop serré crée des problèmes de tension par temps froid lorsque le câble se contracte. Trop lâche provoque un mouvement excessif dans le vent, créant une fatigue au niveau des points d'attache. Pour des portées supérieures à 100 mètres ou dans des zones climatiques difficiles, vous souhaiterez probablement qu'un ingénieur calcule l'affaissement approprié.

Là où les câbles pénètrent dans les bâtiments, installez des boucles d'expansion. Les changements de température provoquent une expansion et une contraction importantes-sans boucles, ce mouvement concentre les contraintes aux points d'entrée et peut endommager les pénétrations des câbles et des bâtiments au fil du temps.

Épissage et terminaison

Installer les câbles représente la moitié du travail. Les connecter correctement est l’autre moitié.

Épissage par fusion

L'épissage par fusion fait fondre deux extrémités de fibre avec un arc électrique. Une bonne épissure par fusion n'a presque aucune perte-généralement inférieure à 0,05 dB. C'est pourquoi c'est la norme pour les installations permanentes.

Le processus nécessite de la précision à chaque étape :

Bandele revêtement protecteur pour exposer la fibre nue. Utilisez des décapants de fibres appropriés.-des outils improvisés endommagent le verre.

Faire le ménagela fibre nue avec de l'alcool isopropylique à 99 % et des lingettes-non pelucheuses. Un passage par section de nettoyage.

Fendrela fibre pour créer une face d’extrémité plate et perpendiculaire. La qualité du clivage détermine la qualité de l'épissure-si elle semble ébréchée, inclinée ou rugueuse, retirez-la davantage et réessayez.

Fusibleen plaçant les fibres dans l'épisseuse. Il les aligne automatiquement et applique l'arc.

Protégerl'épissure avec un-manchon thermorétractable. Les épissures par fusion nue sont extrêmement fragiles.

Si l'épisseur estime une perte supérieure à 0,05 dB, quelque chose s'est mal passé. Mieux vaut le refaire que d'accepter une épissure marginale.

Pour travaux de finition, qualitétresses de fibre optiqueavec des connecteurs-polis en usine, cela fait une réelle différence dans les résultats finaux.

Épissage mécanique

Les épissures mécaniques utilisent des dispositifs d'alignement et un gel de correspondance d'index-au lieu de fusion. Plus rapide à installer, aucun équipement de fusion coûteux n’est nécessaire.

Le compromis : une perte plus élevée (0,1-0,5 dB typique contre moins de 0,05 dB pour la fusion) et une fiabilité à long terme-faible dans les environnements difficiles. Amende pour les réparations d'urgence ou les travaux à faible -nombre de fibres où le coût de l'équipement est une préoccupation. Pour les infrastructures permanentes, la fusion reste la voie à suivre.

Types de connecteurs

Différentes applications nécessitent différents connecteurs :

Notreconnecteurs de fibre optiquesont disponibles dans tous les types standard pour les terminaisons en usine et sur le terrain.

Tests et documentation

Ne sautez pas les tests. "Le lien s'allume" ne signifie pas que l'installation est bonne. Une installation marginale peut fonctionner à 10G mais échouer à 100G, ou bien fonctionner en été mais abandonner en hiver.

Inspection visuelle

Avant de connecter quoi que ce soit, vérifiez chaque face d'extrémité du connecteur avec un microscope d'inspection à un grossissement de 200 à 400x. Recherchez la poussière, les empreintes digitales, les rayures sur le noyau, les éclats dans la virole.

La contamination est à l’origine de la plupart des problèmes des réseaux de fibre optique. Une enquête du secteur a révélé qu'il s'agit de la principale raison de dépannage des appels. Nettoyez les connecteurs contaminés avec des outils de nettoyage appropriés et ré-inspectez. Les rayures traversant la zone centrale signifient que le connecteur doit être remplacé.

Test de perte

Les ensembles de tests de perte optique mesurent la perte d'insertion totale de bout en bout-à-. Comparez les résultats mesurés avec la perte attendue :

Perte attendue = (longueur de fibre × atténuation) + (connecteurs × 0,3 dB) + (épissures × 0,1 dB)

Atténuation typique des fibres :

Mode simple-à 1 310 nm : 0,35 dB/km

Mode simple-à 1 550 nm : 0,25 dB/km

Multimode à 850 nm : 3,0 dB/km

Si la perte mesurée est nettement supérieure à celle calculée, quelque chose ne va pas. Trouvez-le avant d'accepter l'installation. Pour le câblage des locaux, la norme TIA-568 fournit des budgets de perte spécifiques et des exigences de test que la plupart des installations commerciales devraient respecter.

Tests OTDR

L'OTDR (Optical Time-Domain Reflectometer) envoie des impulsions lumineuses et mesure les réflexions, montrant chaque connecteur, épissure, courbure et défaut le long de la liaison. La trace vous indique exactement où se situent les problèmes et quelle est leur gravité.

Enregistrez les traces OTDR pour chaque fibre. Lorsque quelque chose échoue des mois ou des années plus tard, la comparaison des traces actuelles et originales montre exactement ce qui a changé. Conservez la documentation là où les futurs techniciens peuvent la trouver-et non sur l'ordinateur portable de quelqu'un qui part lorsqu'il change de travail.

Problèmes courants et solutions

Le lien ne s'établira pas du tout

Vérifiez dans cet ordre : les connecteurs sont-ils correctement installés ? Fibre correcte connectée (tracez-la physiquement) ? Polarité TX/RX correcte ? Les connecteurs sont propres ?

Erreurs intermittentes ou taux d'erreur binaire élevé

Presque toujours l'une des trois choses suivantes : connecteurs contaminés, puissance optique marginale (le lien fonctionne mais pas de marge) ou violation du rayon de courbure quelque part sur le chemin. Inspectez physiquement le parcours à la recherche de virages serrés-à l'intérieur des racks, lors des changements de direction, partout où le câble s'est "bourré" dans un espace restreint.

Le lien fonctionnait avant, plus maintenant

Quelque chose a changé. Des travaux ont-ils été effectués dans la zone ? Quelqu'un a-t-il connecté ou déconnecté quelque chose ? Comparez la trace OTDR actuelle à la ligne de base d'origine.

L'OTDR montre une perte élevée inattendue à un moment donné

Il peut s'agir d'un connecteur sale, d'une mauvaise épissure, d'un coude serré ou de dommages physiques. Commencez par le nettoyage. Si cela ne résout pas le problème, inspectez physiquement l’emplacement identifié par l’OTDR.

Conclusion

Une bonne installation de la fibre optique se résume à l'essentiel : un câble adapté à l'environnement, une manipulation soigneuse, des connexions propres, des tests appropriés. Ce n’est pas compliqué, mais les détails comptent. Ignorez-les et vous résoudrez les problèmes pendant des années.

Evolux Fiber fournit des composants fibre optique complets : -connecteurs, cordons de brassage, tresses, adaptateurs et boîtes à bornes. Échantillons gratuits et support technique disponibles pour vos projets.

Des questions sur votre installation ? Contactez notre équipepour obtenir de l'aide.
