Queue de cochon à fibre optique

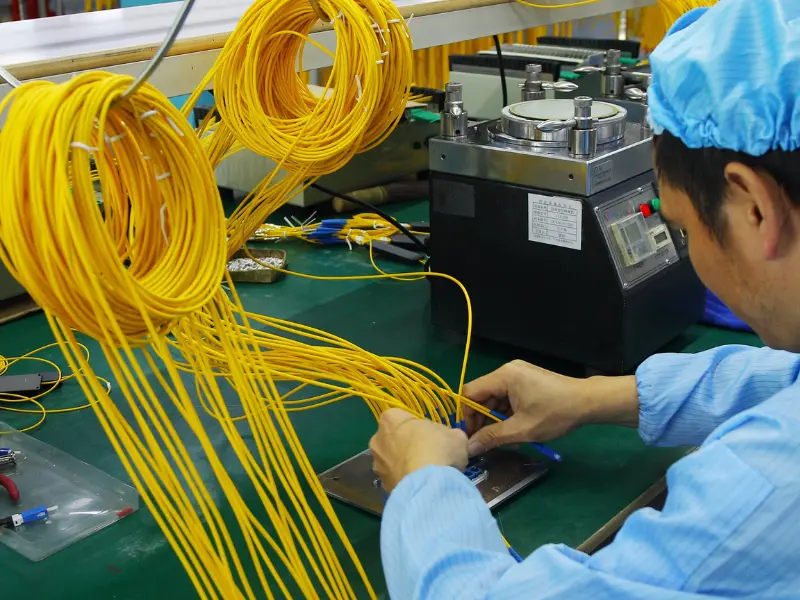

Evolux Fiber : votre fabricant professionnel de tresses de fibre optique !

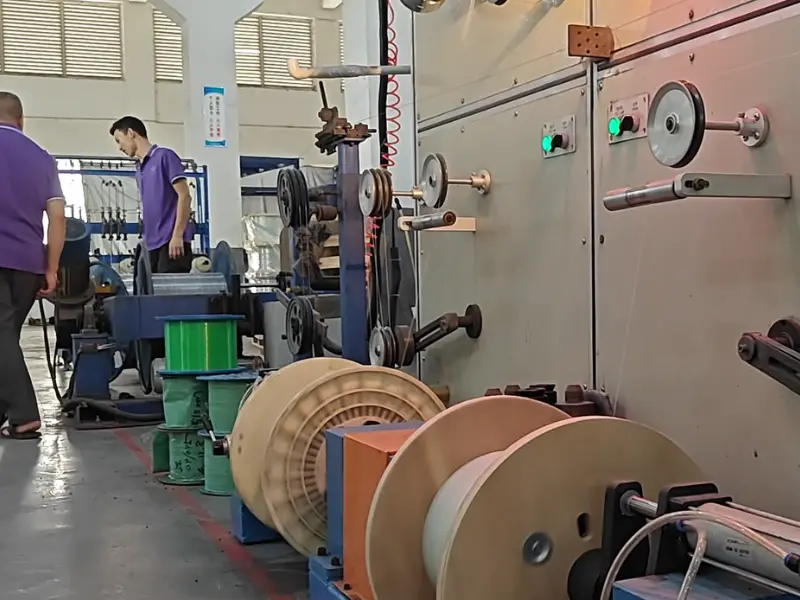

Shenzhen Evolux Fiber Co., Ltd est l'un des principaux fournisseurs de solutions de fibre optique de pointe, spécialisé dans la recherche, le développement, la fabrication et la distribution de produits à fibre optique de haute qualité. Créé en 2013 et basé à Shen Zhen, en Chine, nous sommes devenus un nom de confiance dans le domaine de la fibre optique. En mettant fortement l’accent sur l’innovation et la fiabilité, nous nous efforçons de répondre aux demandes changeantes de l’industrie mondiale des télécommunications.
Nos avantages
Portefeuille de produits diversifié
Nous proposons une gamme complète de produits de fibre optique, depuis les fibres optiques monomodes et multimodes jusqu'aux fibres optiques spécialisées pour des applications spécifiques, y compris les câbles à fibre optique, les connecteurs, les émetteurs-récepteurs, les adaptateurs et les accessoires associés pour répondre aux divers besoins de nos clients. .
Excellent support client
Nous avons constitué une équipe d’experts prêts à accompagner nos clients. Ils aident les clients à sélectionner la bonne solution de fibre optique et guident le processus de mise en œuvre, permettant aux clients de bénéficier d'une consultation avant-vente complète, d'un support après-vente et d'une assistance technique.

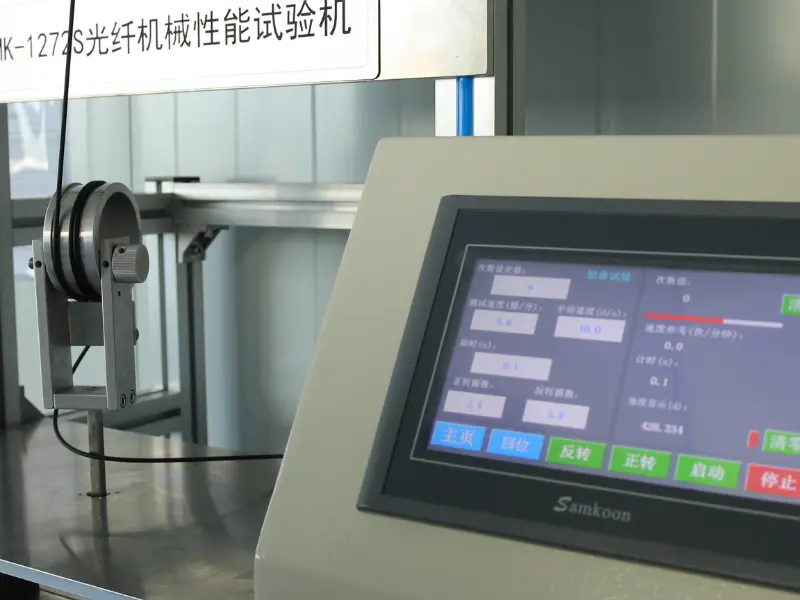

Installations de R&D avancées
Les installations, équipements et laboratoires spécialisés de R&D de pointe offrent un environnement idéal pour mener des recherches, des expérimentations et des tests de pointe sur les matériaux, la conception et les processus de fabrication de fibres optiques.
Services de personnalisation professionnels
Nous proposons des options de personnalisation qui permettent aux clients d'adapter les produits de fibre optique à leurs besoins spécifiques. Le diamètre de la fibre, le matériau de revêtement ou le type de connecteur peuvent tous être personnalisés de manière flexible.
Catégories de produits
derniers produits
Une fibre amorce a généralement un connecteur optique préinstallé à une extrémité et l'autre extrémité de la fibre nue est utilisée pour l'épissage par fusion avec une autre fibre. Les tresses peuvent avoir des connecteurs femelles ou mâles. Les tresses de fibre optique sont généralement dénudées afin d'être épissées puis protégées dans un plateau d'épissure de fibre avec un protecteur de joint d'épissure mécanique ou thermique.
Classification des tresses de fibre optique
Par type de fibre
Les tresses de fibre optique sont divisées en deux types principaux : les fibres monomodes (de couleur jaune) et multimodes (de couleur orange). Les tresses de fibre optique multimode utilisent des câbles à fibre multimode en vrac avec des spécifications de 62,5/125 microns ou de 50/125-microns, terminés par des connecteurs de fibre optique multimode à une extrémité. De plus, les câbles à fibre multimode 10G (OM3 ou OM4) sont disponibles en tresses de fibre optique, généralement distinguées par une couleur de gaine turquoise. D'autre part, les câbles à fibre amorce monomode utilisent des câbles à fibre monomode de 9/125 microns et se terminent par des connecteurs à fibre monomode à une extrémité.
Une variété de tresses de fibre optique sont disponibles. chacun se terminant par un connecteur différent. Les connecteurs de câbles en queue de cochon couramment utilisés englobent une gamme d'options, telles que la queue de cochon en fibre LC, la queue de cochon en fibre SC, la queue de cochon en fibre ST, la queue de cochon en fibre FC, la queue de cochon en fibre MT-RJ, la queue de cochon en fibre E2000 et autres. Chaque connecteur présente des avantages et convient à différentes applications et systèmes. Examinons de plus près certains des plus couramment utilisés :
● Pigtail à fibre optique SC :Le connecteur de câble en queue de cochon SC présente une conception de déconnexion non optique avec une virole en zircone pré-rayée de 2,5 mm ou en alliage inoxydable. La tresse de fibre SC est connue pour sa rentabilité et son utilisation généralisée dans les applications CATV, LAN, WAN, de test et de mesure.
● Pigtail à fibre optique FC :La fibre amorce FC utilise le corps métallique des connecteurs optiques FC et possède une structure de type vis avec des ferrules en céramique de haute précision. Les tresses de fibre optique FC et les produits associés trouvent une large application dans les connexions générales de fibre optique.
● Pigtail à fibre optique ST :Le connecteur ST pigtail est particulièrement populaire pour les applications LAN à fibre optique multimode. Il est doté d'une virole allongée de 2,5 mm de diamètre en céramique (zircone), en alliage inoxydable ou en plastique. Les tresses de fibre ST sont couramment utilisées dans les applications de télécommunications, industrielles, médicales et de capteurs.
Par environnement d'application
Il existe des câbles à tresses spécialisés, connus sous le nom de tresses de fibre blindées et de tresses de fibre étanches, conçus pour résister aux environnements difficiles et extrêmes.
● Queue de cochon blindée :Les tresses blindées à fibre optique sont construites avec un tube en acier inoxydable ou un autre matériau en acier solide à l'intérieur de la gaine extérieure. Cette conception offre une protection supplémentaire à la fibre et améliore la fiabilité globale du réseau. Il permet également de prévenir les dommages causés par les rongeurs, les travaux de construction ou le poids d'autres câbles.
● Queue de cochon étanche :La queue de cochon en fibre imperméable est conçue avec une unité imperméable renforcée en acier inoxydable et une gaine extérieure blindée en PE (polyéthylène). Ce type de tresse est bien adapté aux environnements difficiles tels que les tours de communication, les installations CATV et les applications militaires. Le câble en queue de cochon étanche offre une excellente ténacité, résistance à la traction et performances fiables, ce qui le rend idéal pour les connexions extérieures.
Les tresses de fibre optique sont disponibles en différents nombres de fibres, telles que 1, 2, 4, 6, 8, 12, 24 et 48 brins. La conception de la queue de cochon dépend du nombre de fibres.
● Pigtail à fibre optique simplex :Ce type contient une fibre et un seul connecteur à une extrémité.
● Pigtail à fibre optique duplex :Une queue de cochon duplex comporte deux fibres et deux connecteurs à une extrémité, chaque fibre étant généralement marquée par « A » ou « B », ou utilisant des connecteurs de couleurs différentes pour indiquer la polarité.
De même, les tresses comportant 4, 6, 8, 12, 24, 48 et même plus de 48 fibres ont leurs caractéristiques respectives, répondant aux besoins spécifiques de diverses applications et systèmes.
Remarque : Les tresses de fibre ont soit des connecteurs femelles (utilisés dans les panneaux de brassage pour faciliter les connexions), soit des connecteurs mâles (directement branchés sur les émetteurs-récepteurs optiques pour la transmission du signal).
Avantages des tresses de fibre optique
Facilité d'installation
Les tresses de fibre optique sont livrées avec des connecteurs pré-terminés, ce qui les rend faciles à installer et réduit le besoin de terminaison sur site. Cela simplifie le processus d'installation et fait gagner du temps.
Des terminaisons cohérentes et de haute qualité
Les tresses sont terminées en usine, garantissant des terminaisons cohérentes et de haute qualité. Cela minimise le risque d'erreur humaine lors des terminaisons sur le terrain, ce qui se traduit par de meilleures performances globales.
Compatibilité
Les tresses peuvent être terminées par différents types de connecteurs, tels que SC, LC, ST ou autres, garantissant la compatibilité avec différents équipements et systèmes. Cette adaptabilité est précieuse dans divers environnements réseau.
Perte de signal réduite
Les terminaisons d'usine et la précision de l'alignement des connecteurs aident à minimiser la perte de signal et à garantir une transmission efficace de la lumière. Ceci est crucial pour maintenir les performances et l’intégrité du réseau de fibre optique.
Application du tresse à fibre optique
Terminaison des câbles à fibres optiques
Les tresses de fibre optique sont couramment utilisées pour terminer les câbles à fibre optique, qui sont utilisés pour transmettre des signaux optiques sur de longues distances. Les tresses sont connectées au câble à fibre optique, puis épissées ou terminées par un connecteur optique à un autre composant du système, tel qu'un panneau de brassage ou un émetteur-récepteur optique.
Construire des réseaux de fibre optique
Les tresses de fibre optique sont largement utilisées dans la construction de réseaux de fibre optique, où elles sont utilisées pour connecter divers composants, tels que des émetteurs-récepteurs optiques, des amplificateurs optiques et des séparateurs optiques. Ils assurent une connexion fiable et efficace entre ces composants, garantissant le bon transfert des signaux optiques au sein du réseau.
Centres de données
Les tresses de fibre optique sont également utilisées dans les centres de données pour connecter des émetteurs-récepteurs optiques et des panneaux de brassage. Cela permet aux centres de données de gérer efficacement de grandes quantités de trafic de données avec une perte de signal minimale, garantissant ainsi un transfert de données fiable et rapide.
Tests et maintenance
Les tresses de fibre optique sont également utilisées dans les tests et la maintenance des systèmes à fibre optique. Ils constituent un moyen pratique de tester les signaux optiques sans perturber le câble à fibre optique principal, ce qui facilite l'identification et la résolution des problèmes.
Les tresses de fibre optique nécessitent une installation et une terminaison appropriées pour garantir des performances optimales. Explorons le processus étape par étape pour l'installation et la résiliation, ainsi que quelques conseils de maintenance.
Processus d'installation
Commencez par préparer le câble à fibre optique, en vous assurant qu'il est propre et exempt de tout dommage ou pli. Dénudez la gaine extérieure du câble à l'aide d'un dénudeur de fibre, exposant ainsi les brins de fibre. Nettoyez les fibres exposées à l'aide de lingettes non pelucheuses et d'alcool isopropylique pour éliminer toute saleté ou contaminant. Préparez la queue de cochon en enlevant son revêtement protecteur, en laissant une petite longueur de fibre nue. Alignez les extrémités dénudées du câble et de la queue de cochon, en vous assurant qu'elles sont correctement alignées pour l'épissage par fusion ou les connecteurs mécaniques. Utilisez des épissures par fusion ou des connecteurs mécaniques pour relier les fibres ensemble en toute sécurité. Protégez l'épissure ou le point de connexion avec une gaine thermorétractable ou des gaines de connecteur. Testez la queue de cochon installée à l'aide d'un wattmètre optique pour vérifier la force du signal. Les applications et industries courantes qui utilisent des tresses de fibre optique comprennent les télécommunications, les centres de données, les installations médicales et l'automatisation industrielle. Ils sont essentiels pour connecter divers appareils tels que des commutateurs, des routeurs, des émetteurs-récepteurs et des panneaux de brassage.
Processus de résiliation
Commencez par préparer le câble à fibre optique de la même manière que celle mentionnée dans le processus d'installation. Dénudez la gaine extérieure du câble pour exposer les fibres. Nettoyez les deux extrémités du câble à l'aide de lingettes non pelucheuses et d'alcool isopropylique pour éliminer tout contaminant. Préparez le connecteur en retirant son capuchon de protection et en le nettoyant également. Insérez chaque fibre dans son emplacement correspondant dans la ferrule du connecteur. Fixez solidement le corps du connecteur pour fournir un soulagement de traction aux fibres terminées. Inspectez et nettoyez tout excès d’adhésif ou débris autour de la zone du connecteur. Testez chaque tresse terminée à l'aide d'un wattmètre optique pour garantir une transmission correcte du signal. Pour maintenir des performances optimales des tresses de fibre optique, une inspection et un nettoyage réguliers sont nécessaires. Évitez de les plier ou de les tordre excessivement, car cela pourrait entraîner une perte ou une rupture du signal. De plus, protégez-les de la poussière et de l’humidité.
Facteurs à considérer avant de choisir un tresse de fibre optique
Type de fibre
La première chose à prendre en compte lors du choix d’un câble à fibre optique est le type de fibre. Il existe deux principaux types de fibre : monomode et multimode. La fibre monomode est conçue pour la transmission sur de longues distances, tandis que la fibre multimode est mieux adaptée aux distances plus courtes. Si vous transmettez des données sur de longues distances, vous souhaiterez utiliser la fibre monomode. Si vous transmettez des données sur des distances plus courtes, la fibre multimode suffira.
Taille du noyau
La taille de l'âme d'un câble à fibre optique fait référence au diamètre de l'âme en verre ou en plastique qui transporte le signal lumineux. La taille du noyau affecte à la fois les capacités de bande passante et de distance du câble. De manière générale, les cœurs de plus grande taille conviennent mieux aux distances plus courtes et aux bandes passantes plus faibles, tandis que les cœurs de plus petite taille conviennent mieux aux distances plus longues et aux bandes passantes plus élevées.
Matériau de la veste
Le matériau de la gaine d'un câble à fibre optique est important car il protège la fibre des dommages et des facteurs environnementaux. Il existe plusieurs matériaux de gaine différents parmi lesquels choisir, notamment le PVC, le LSZH et le Plenum. Le PVC est le matériau de gaine le plus courant et convient à la plupart des applications. Les vestes LSZH (Low Smoke Zero Halogen) sont utilisées dans des environnements où la fumée et les vapeurs toxiques pourraient constituer un danger, comme dans les avions ou les sous-marins. Les vestes plénum sont utilisées dans les espaces de traitement de l'air, comme dans les immeubles de bureaux.
Type de connecteur
Le type de connecteur est un autre facteur important à prendre en compte lors du choix d’un câble à fibre optique. Il existe plusieurs types de connecteurs différents, notamment SC, FC, ST et LC. Le type de connecteur que vous choisirez dépendra de l'équipement auquel vous vous connectez et de la distance qui les sépare.
Environnement d'installation
Enfin, vous devrez prendre en compte l'environnement d'installation lors du choix d'un câble à fibre optique. Différents environnements nécessitent différents types de câbles. Par exemple, si vous installez un câble dans un environnement extérieur difficile, vous souhaiterez choisir un câble conçu pour une utilisation en extérieur et pouvant résister à l'exposition aux éléments. Si vous installez un câble dans un centre de données, vous souhaiterez choisir un câble facile à installer et à gérer.
Conseils d'utilisation pour le Pigtail à fibre optique
Gardez les connecteurs de câbles propres et secs
Avant d'utiliser des câbles à fibre optique, nettoyez les connecteurs du câble ainsi que les câbles ou ports auxquels le câble est connecté. Les connecteurs peuvent facilement être contaminés par la poussière, les huiles des mains, les résidus de film condensés par les vapeurs d'air et les revêtements laissés après l'évaporation de l'eau et des solvants. L'humidité peut également corroder les terminaisons des câbles, stockez donc les câbles dans des endroits secs.
Laissez les capuchons anti-poussière en place jusqu'à ce que vous soyez prêt à vous connecter
Les capuchons anti-poussière éloignent les contaminants et l'humidité du connecteur et le protègent des dommages. Après avoir retiré un capuchon anti-poussière, inspectez et nettoyez la virole avant de la connecter à un autre câble ou appareil. Utilisez uniquement des produits de nettoyage destinés aux connecteurs de fibres optiques.
Allez-y doucement
Les câbles à fibre optique sont extrêmement durables et comprennent un revêtement, des revêtements et des gaines qui protègent les délicats brins de verre et assurent leur résistance. Néanmoins, s’ils sont mal manipulés, les brins de verre peuvent se briser, ce qui affecte la transmission du signal.
Test des points de défaillance
Le dépassement du rayon de courbure ou de la résistance à l'écrasement du câble peut affecter les performances. Utilisez donc un localisateur visuel de défauts (VFL) pour trouver les points de défaillance ou un wattmètre pour déterminer s'il y a une perte de signal.
Évitez les câbles emmêlés
Enroulez les câbles à fibres optiques et fixez les connecteurs avec des attaches de type crochet et boucle. Étant donné que les câbles compressés pourraient entraîner une perte de signal, évitez d’utiliser des attaches en plastique. Lorsque les attaches zippées sont la seule solution, serrez-les sans serrer.
Guide FAQ ultime sur le Pigtail à fibre optique
Q : À quoi servent les tresses en fibre ?
Q : Quelle est la différence entre une queue de cochon et un cordon de brassage ?
Q : Qu’est-ce qu’un tresse à fibre optique ?
Q : Comment tester les connecteurs ?
Q : Quelle est la taille d’une queue de cochon en fibre ?
Q : Quels sont les types de tresses en fibre ?
Q : Où les tresses en fibre sont-elles utilisées ?
Q : Quelle est la différence entre un câble à fibre optique et un cordon de brassage ?
Q : Quels types de tresses de fibre optique sont disponibles ?
Q : Quelle est la longueur d’onde d’un pigtail de fibre optique ?
Q : Quelle est la distance maximale à laquelle une fibre optique amorce peut transmettre des signaux ?
Q : Comment fonctionne une tresse en fibre ?
Q : Quel est le connecteur en queue de cochon le plus couramment utilisé ?
Q : Où utilisons-nous les joints en queue de cochon ?
Q : Comment épisser des tresses ?
Q : Qu’est-ce qu’un pigtail monomode ?
Q : Comment remplacer un connecteur pigtail ?
Q : Quels sont les avantages des tresses de fibre optique pré-terminées ?
Q : Quelle est la tension de traction maximale pour les tresses de fibre optique ?
Q : Les tresses de fibre optique sont-elles adaptées aux applications extérieures ?
En tant que l’un des principaux fabricants et fournisseurs de tresses de fibre optique en Chine, nous vous invitons chaleureusement à acheter des tresses de fibre optique en stock ici dans notre usine. Tous les produits personnalisés sont de haute qualité et à bas prix. Pour une liste de prix et un échantillon gratuit, contactez-nous maintenant.
