Evolux Fiber : votre fabricant professionnel de séparateurs PLC à fibre optique !
Shenzhen Evolux Fiber Co., Ltd est l'un des principaux fournisseurs de solutions de fibre optique de pointe, spécialisé dans la recherche, le développement, la fabrication et la distribution de produits de fibre optique de haute qualité. Créé en 2013 et basé à Shen Zhen, en Chine, nous sommes devenus un nom de confiance dans le domaine de la fibre optique. En mettant fortement l’accent sur l’innovation et la fiabilité, nous nous efforçons de répondre aux demandes changeantes de l’industrie mondiale des télécommunications.
Nos avantages
Portefeuille de produits diversifié
Nous proposons une gamme complète de produits de fibre optique, depuis les fibres optiques monomodes-et multi-modes jusqu'aux fibres optiques spécialisées pour des applications spécifiques, y compris les câbles à fibre optique, les connecteurs, les émetteurs-récepteurs, les adaptateurs et les accessoires associés pour répondre aux divers besoins de nos clients.
Excellent support client
Nous avons constitué une équipe d’experts prêts à accompagner nos clients. Ils aident les clients à sélectionner la bonne solution de fibre optique et guident le processus de mise en œuvre, permettant aux clients de bénéficier d'une consultation avant-vente complète-d'une assistance après-vente et d'une assistance technique.

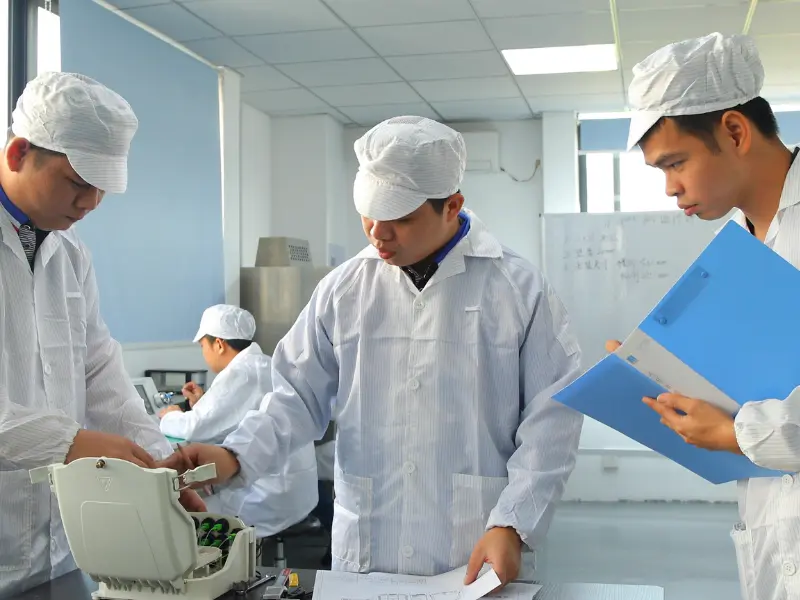

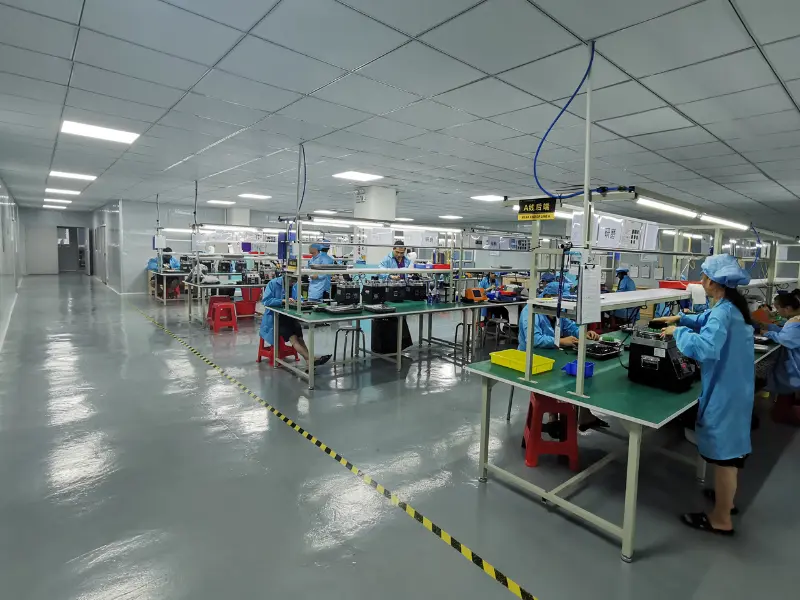

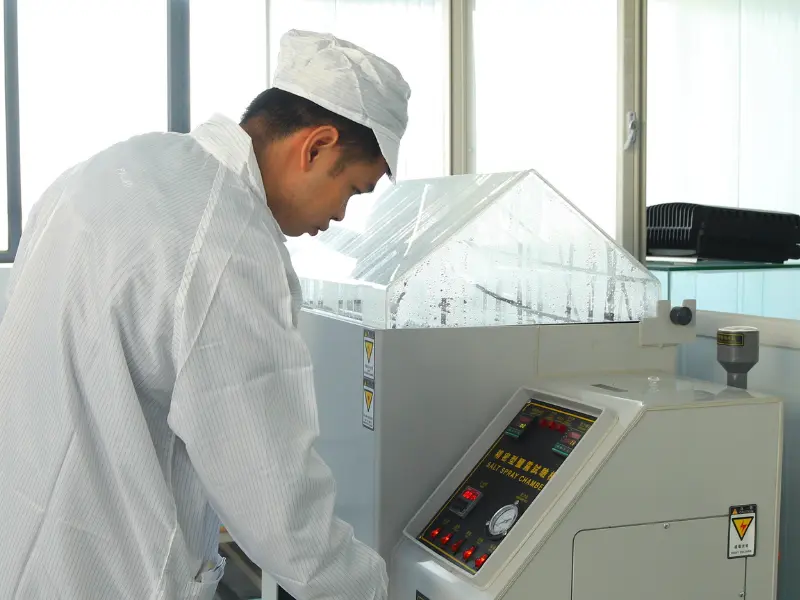

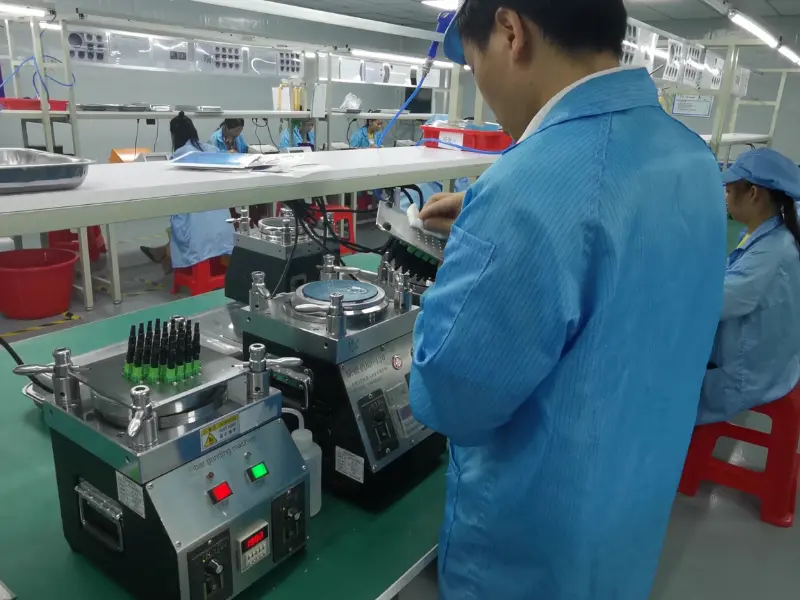

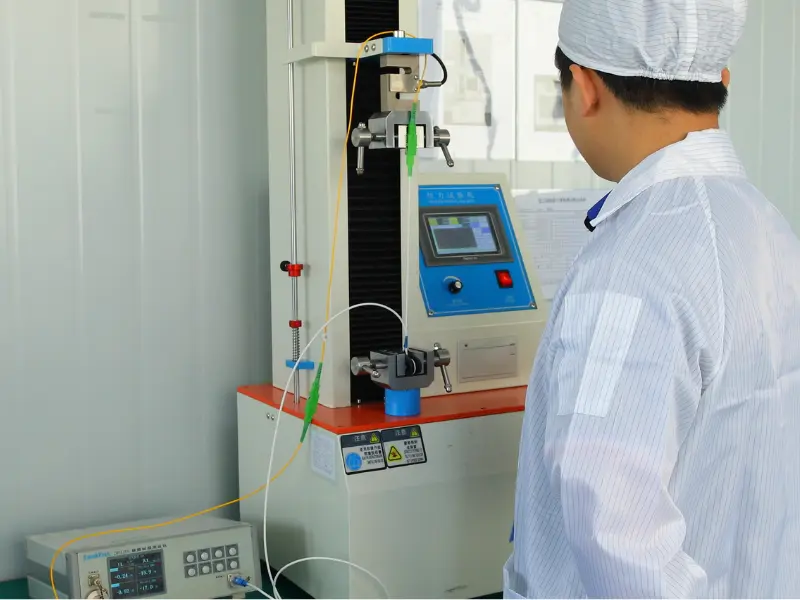

Installations de R&D avancées
Les installations, équipements et laboratoires spécialisés-de--de R&D de pointe offrent un environnement idéal pour mener-des recherches, des expérimentations et des tests de pointe sur les matériaux, la conception et les processus de fabrication de fibres optiques.
Services de personnalisation professionnels
Nous proposons des options de personnalisation qui permettent aux clients d'adapter les produits de fibre optique à leurs besoins spécifiques. Le diamètre de la fibre, le matériau de revêtement ou le type de connecteur peuvent tous être personnalisés de manière flexible.
Product Categories
Latest Products
Un répartiteur PLC à fibre optique n'est pas sélectionné uniquement par le rapport de division. Sa taille de boîtier, son interface de connecteur, son diamètre de fibre, sa longueur de câble et sa méthode d'installation doivent également correspondre à l'architecture du réseau et à la conception du boîtier.
EVOLUX Fiber fournit des solutions de répartiteurs CPL aux opérateurs de télécommunications, aux entrepreneurs de réseaux de fibre optique, aux fournisseurs de solutions ODN, aux fabricants d'équipements, aux distributeurs et aux marques privées-.
Que vous achetiez des modèles standards pour la distribution ou prépariez un déploiement FTTH spécifique à un projet, notre équipe peut vous aider à examiner la configuration requise avant le devis et la production.
01
Projet-Configuration correspondante
Choisissez le rapport de répartition, le boîtier, le connecteur, la construction de la fibre et la longueur du câble en fonction de la topologie de votre réseau, du boîtier d'installation et du budget optique.
02
Performances optiques vérifiables
Confirmez les paramètres clés tels que la perte d'insertion, l'uniformité de la perte, la perte de retour, la perte dépendante de la polarisation et la directivité en fonction de vos exigences d'acceptation.
03
Personnalisation flexible
Configurez les interfaces des connecteurs, les diamètres des câbles, les longueurs d'entrée et de sortie, les étiquettes des produits, les références des clients et l'emballage.
04
Achats répétés et cohérents
Les configurations approuvées peuvent être enregistrées pour les échantillons, les commandes groupées et les achats répétés, contribuant ainsi à réduire les différences de spécifications entre les différents lots de production.
Personnalisez votre répartiteur PLC à fibre optique
Les répartiteurs CPL standard couvrent la plupart des applications FTTH, GPON et PON, mais différents projets peuvent nécessiter des rapports de répartition, des tailles de boîtier, des interfaces de connecteur, des constructions de câbles et des méthodes d'identification spécifiques.
EVOLUX Fiber permet une personnalisation du répartiteur PLC-basée sur un projet en fonction de votre nomenclature, dessin, échantillon ou spécification technique.
Rapport de partage et configuration des ports
Choisissez la configuration d'entrée et de sortie en fonction de votre architecture réseau et du nombre requis de ports de distribution.
Les options disponibles peuvent inclure :
- Configurations 1×2 à 1×64
- Configurations 2×N
- Conceptions à entrée simple-ou double-entrée
- Distribution de puissance optique équilibrée
- Dispositions de port spécifiques au projet-
- Configurations spéciales soumises à évaluation technique
Type de colis
Sélectionnez le package en fonction de l'espace d'installation, des exigences de protection et de la méthode de gestion de la fibre.
Les options disponibles incluent :
- Fibre nue
- Sans bloc ou mini tube
- Module ABS
- Cassette LGX
- Boîtier de montage en rack-
- Construction de modules personnalisés
Type de connecteur et polissage
Configurez les interfaces d'entrée et de sortie en fonction de vos adaptateurs, équipements et connexions réseau existantes.
Les options disponibles peuvent inclure :
- SC/APC
- SC/CUP
- LC/APC
- LC/CUP
- FC/APC
- FC/CUP
- Fibres non terminées
- Différents connecteurs côté entrée et sortie
Construction de fibres et de câbles
Choisissez le type de fibre, le diamètre du tampon et la structure du câble en fonction de l'espace de routage, des exigences de flexion et des besoins de protection mécanique.
Les options disponibles peuvent inclure :
- Fibre nue de 250 μm
- Fibre tamponnée 900 μm
- Câble de 2,0 mm
- Câble de 3,0 mm
- Courbure G.657A1-fibre insensible
- Courbure G.657A2-fibre insensible
- Fibre monomode G.652D-
- Différents diamètres de câbles d'entrée et de sortie
Longueur du câble et identification du port
Spécifiez les longueurs des câbles d'entrée et de sortie en fonction des dimensions de votre boîtier et de la disposition du routage des fibres.
Les options d'identification peuvent inclure :
- Longueurs d'entrée et de sortie personnalisées
- Fibres de sortie numérotées
- Fibres à code couleur-
- Étiquettes de ports
- Balises d'entrée et de sortie
- Numéros de série
- Informations sur le lot
- Numéros de pièces client
Étiquetage et emballage OEM
Personnalisez l'identification et l'emballage des produits pour les programmes de distribution, d'approvisionnement de projets ou de-marque privée.
Les options disponibles peuvent inclure :
- Étiquettes de produits neutres
- Logo client
- Numéros de modèle personnalisés
- Numéros de pièces client
- Étiquettes de codes à barres
- Emballage individuel
- Conditionnement en vrac
- Illustration d'emballage client
- Marques de carton personnalisées
- Listes de colisage spécifiques au projet-
Un connecteur de fibre optique est un dispositif utilisé pour relier les fibres optiques, facilitant la transmission efficace des signaux lumineux. Un connecteur de fibre optique permet une connexion et une déconnexion plus rapides que l'épissage. Il en existe différents types comme SC, LC, ST et MTP, chacun étant conçu pour des applications spécifiques.
Le répartiteur de fibre optique PLC peut être classé en fonction de la puce de répartiteur PLC qu'il utilise, ce qui signifie qu'il existe des répartiteurs PLC 1xN et 2xN, tels que le répartiteur 1x4, le répartiteur 1x8, le répartiteur 1x16, le répartiteur 2x32, les répartiteurs PLC 2x64, etc. Les utilisateurs peuvent choisir différents numéros d'entrée et de sortie en fonction des conditions de l'abonné ou de la longueur du câble. En outre, les répartiteurs PLC peuvent également être classés en fonction de différents packages pour répondre aux besoins des clients dans divers scénarios, notamment un répartiteur PLC de petite taille qui doit être utilisé dans des boîtes à bornes et un répartiteur PLC de grande taille monté en rack qui peut être installé dans des racks. Il existe cinq types de répartiteurs PLC sur le marché : répartiteur de fibre optique nue, répartiteur de fibre sans bloc, répartiteur ABS, répartiteur LGX et répartiteur à montage en rack-.
Séparateur de fibre optique nue
Le répartiteur de fibre nue n'a pas de connecteur aux extrémités de la fibre nue, il nécessite donc un ensemble complet de protection dans la mallette de transport et sur l'appareil. En raison de sa taille compacte, il peut être facilement placé dans des boîtes d'épissure formelles et des boîtes d'épissure. Le répartiteur de fibre nue minimise l'occupation de l'espace et réduit en même temps les coûts d'installation. Il est couramment utilisé pour FTTH, PON, LAN, CATV, équipements de test et autres applications.
Séparateur de fibre sans bloc
Bien que le séparateur PLC sans bloc ait une apparence similaire au séparateur de fibre nue. Cependant, il peut fournir une protection plus forte des fibres car il possède un ensemble de tubes en acier inoxydable plus compact. Le répartiteur PLC sans bloc ne nécessite pas de fusion de fibre optique lors de l'installation et est principalement utilisé pour différentes connexions au-dessus des boîtiers de distribution ou des armoires réseau.
Séparateur de fibre de module ABS
Le répartiteur ABS est doté d'un boîtier en plastique ABS qui offre une bonne protection pour les composants optiques internes et les câbles. Le répartiteur ABS est simple et compact, qui peut être adapté à différents environnements et exigences d'installation. Il est largement utilisé avec les boîtiers de distribution de fibre extérieurs pour les réseaux PON, FTTH, FTTX, GOPN.
Séparateur de fibre de cassette LGX
Le répartiteur LGX PLC est équipé d'un boîtier métallique robuste. Il peut être utilisé seul ou facilement installé dans un panneau de brassage à fibre optique standard ou un châssis à fibre optique sans épissage d'archives ni personnel qualifié pendant le déploiement. Le boîtier métallique LGX standard offre une approche plug-and-play-et-d'intégration au réseau, ce qui élimine les risques lors de l'installation.
Répartiteur de montage en rack-
1U et 2U sont deux tailles de montage en rack disponibles pour les répartiteurs sur le marché, tandis que les répartiteurs à montage en rack 1U-sont plus couramment utilisés. Le répartiteur PLC est installé dans l'unité de rack, qui présente d'excellentes performances optiques et une installation réseau pratique. Le répartiteur de montage en rack-est largement utilisé dans EPON, GPON, FTTX, FTTH, etc., et constitue une solution idéale pour un environnement de câblage haute-densité.
Avantages du répartiteur PLC à fibre optique
Coût-Efficacité
Les séparateurs de fibres optiques éliminent le besoin de plusieurs fibres en permettant la division d'une seule fibre en plusieurs chemins. Cela réduit considérablement les coûts de déploiement et de maintenance du réseau, car moins de fibres sont nécessaires pour desservir plusieurs abonnés ou appareils.
Flexibilité et évolutivité
Les répartiteurs offrent flexibilité et évolutivité aux conceptions de réseau. Ils peuvent être facilement ajoutés ou supprimés selon les exigences du réseau, permettant une extension ou une reconfiguration transparente du réseau. Cette flexibilité permet aux administrateurs réseau de s'adapter à l'évolution des besoins sans modifications majeures de l'infrastructure.
Perte de signal minimale
Les répartiteurs de fibre optique-de haute qualité présentent de faibles pertes d'insertion et de retour, garantissant une distribution efficace du signal. La perte de signal minimale permet une transmission fiable sur de longues distances sans compromettre la qualité du signal. Ceci est particulièrement important pour les applications nécessitant des débits de données élevés et une faible latence.
Application du séparateur PLC à fibre optique
Centre de données
Les répartiteurs de fibre CPL sont fréquemment utilisés dans les réseaux de centres de données pour distribuer des données rapides à de nombreux serveurs et périphériques de stockage. Cela permet aux centres de données de gérer efficacement des volumes élevés de trafic de données, ce qui entraîne un transfert de données rapide et transparent.
Réseaux d'accès optiques
Les répartiteurs de fibre CPL sont fréquemment utilisés dans les réseaux d'accès optiques pour fournir-une connectivité Internet haut débit à un certain nombre de clients. Ils offrent aux utilisateurs finaux une connectivité haut débit et fiable et sont parfaits pour les applications FTTH (Fiber to the Home) et FTTB (Fiber to the Building). Répartiteur PLC dans les réseaux PON.
Réseaux optiques passifs (PON)
Les répartiteurs CPL sont un composant crucial des réseaux optiques passifs (PON), qui sont des réseaux optiques reliant de nombreux consommateurs à une seule fibre optique. Chaque client dispose d'une connexion dédiée unique grâce à la séparation du signal optique par le répartiteur PLC en différents chemins.
Équipement médical
Pour distribuer les signaux optiques de différentes caméras vers un seul moniteur, les séparateurs de fibre PLC sont également utilisés dans les équipements médicaux tels que les endoscopes. Grâce à cela, les experts médicaux peuvent visualiser les photos sous différents angles et mieux comprendre la structure interne du corps du patient.
Indicateurs techniques courants des répartiteurs PLC à fibre optique
Perte d'insertion
La perte d'insertion du séparateur fait référence au nombre de dB par sortie par rapport à la perte de lumière d'entrée.
Pertes supplémentaires
Les pertes supplémentaires sont définies comme la somme de la puissance optique pour tous les ports de sortie et le nombre de dB par rapport à la perte de puissance optique à l'entrée.
Rapport spectrophotique
Le rapport spectrophotométrique est défini comme le rapport de puissance de sortie de chaque port de sortie du séparateur optique, et dans l'application système, le rapport spectrophotométrique est en effet basé sur la quantité de puissance optique requise par le nœud optique du système réel pour déterminer le rapport spectrophotial approprié (à l'exception de la distribution moyenne), et le rapport spectrophotométrique du spectrophotomètre est lié à la longueur d'onde de la lumière transmise.
Degré d'isolement
L'isolation fait référence à la capacité d'un chemin optique d'un diviseur de lumière à isoler les signaux lumineux dans d'autres chemins lumineux.
Composants du répartiteur PLC à fibre optique
Ports d'entrée et de sortie
Les ports d'entrée sont les endroits où le signal optique entrant entre dans le séparateur, généralement via un seul câble à fibre optique. Le nombre de ports d'entrée dépend du type et de la configuration du répartiteur. Les ports de sortie sont l'endroit où les signaux optiques divisés sortent du séparateur et sont connectés aux destinataires ou à d'autres périphériques réseau. Le nombre de ports de sortie peut varier et détermine le nombre de chemins dans lesquels le signal est divisé.
Coupleurs et diviseurs
Les coupleurs et diviseurs jouent un rôle essentiel dans la division du signal optique. Ils sont conçus pour diviser le signal entrant en plusieurs chemins de sortie. Les coupleurs sont chargés de répartir le signal uniformément entre les ports de sortie, garantissant que chaque chemin reçoive une partie de la puissance du signal. Les diviseurs, quant à eux, séparent le signal en chemins distincts, permettant une transmission simultanée vers plusieurs destinataires.
Réseau de fibres et guides d'ondes
Les réseaux de fibres sont des réseaux de fibres individuelles alignées et fusionnées pour former la région de division au sein du séparateur. Ils fournissent le cadre physique pour diviser le signal optique. Les guides d'ondes, quant à eux, sont des structures qui guident et dirigent le signal optique à l'intérieur du séparateur. Dans le cas des séparateurs Planar Lightwave Circuit (PLC), les guides d'ondes sont gravés sur un substrat de silice ou de silicium, permettant un contrôle et une distribution précis du signal optique.
Boîtiers de protection
Les répartiteurs de fibres optiques sont logés dans des boîtiers de protection pour protéger les composants délicats des facteurs environnementaux externes. Ces boîtiers sont généralement fabriqués à partir de matériaux durables, tels que le métal ou le plastique, et assurent une protection mécanique, tout en maintenant l'alignement et la stabilité des composants internes. Les boîtiers de protection aident également à gérer les connexions fibre, garantissant un fonctionnement fiable et sécurisé.
Au total, il y a cinq étapes pour fabriquer un répartiteur de fibre optique. Chaque étape nécessite un contrôle et une gestion stricts de divers paramètres tels que l'environnement, la température et une précision détaillée sur l'assemblage et l'équipement.
Préparation des composants
Généralement, trois composants sont nécessaires. La puce du circuit PLC est intégrée sur un morceau de plaquette de verre, et chaque extrémité de la plaquette de verre est polie pour garantir une surface plane très précise et une grande pureté. Les rainures v-sont ensuite meulées sur un substrat de verre. Une fibre unique ou une fibre à ruban multiple est assemblée sur le substrat de verre. Cet assemblage est ensuite poli.
Alignement
Après la préparation des trois composants, ils sont placés sur une platine aligneur. Le réseau de fibres d'entrée et de sortie est placé sur un étage goniométrique pour s'aligner avec la puce PLC. L'alignement physique entre les réseaux de fibres et la puce est surveillé par un niveau de puissance continu émis par le réseau de fibres.
Guérir
L'assemblage est ensuite placé dans une chambre UV (ultraviolette) où il sera complètement durci à une température contrôlée.
Conditionnement
Le séparateur nu est aligné et assemblé dans un boîtier métallique dans lequel des bottes en fibre sont placées aux deux extrémités de l'assemblage. Ensuite, un test de cyclage de température est nécessaire pour garantir l’état final du produit.
Tests optiques
En termes de tests, trois paramètres importants tels que la perte d'insertion, l'uniformité et la perte dépendante de la polarisation (PDL) sont effectués sur le séparateur pour garantir la qualité du séparateur fabriqué.
Facteurs à considérer avant de choisir un répartiteur PLC à fibre optique
Taille et type de réseau
Tenez compte de la taille et du type du réseau sur lequel le répartiteur sera déployé. Pour les réseaux plus grands, les séparateurs Planar Lightwave Circuit (PLC) sont souvent préférés en raison de leur évolutivité, de leur bande passante plus large et de leurs taux de division plus élevés. Les réseaux plus petits peuvent bénéficier des répartiteurs Fused Biconical Tapered (FBT), qui sont plus rentables-pour des taux de répartition inférieurs.
Comparaison des performances et des coûts
Tenez compte des aspects performances et coûts des répartiteurs FBT et PLC. Les séparateurs FBT sont généralement plus rentables-pour les réseaux plus petits et avec des taux de répartition inférieurs. Les répartiteurs CPL, bien que relativement plus chers, offrent de meilleures performances, une bande passante plus large et des taux de répartition plus élevés, ce qui les rend adaptés à la plupart des réseaux à fibre optique ou aux applications nécessitant une plus grande capacité de distribution de signal.
Qualité et fiabilité
Sélectionnez des répartiteurs optiques de fabricants réputés, connus pour leur qualité et leur fiabilité. Cela garantit que les répartiteurs répondent aux normes de l'industrie et fournissent des performances constantes dans le temps. Tenez compte de facteurs tels que la durabilité, la stabilité environnementale et la fiabilité à long terme-lors de votre sélection.
Configuration du répartiteur
Déterminez la configuration du répartiteur appropriée en fonction du nombre de ports de sortie requis. Les configurations courantes incluent 1 × 2, 1 × 4, 1 × 8, etc., représentant le nombre de ports d'entrée et de sortie. Évaluez les exigences réseau actuelles et futures pour sélectionner la configuration optimale du répartiteur.
Exigences en matière de signaux
Évaluez les exigences en matière de signal du réseau. Si l'application exige des débits de données élevés, une faible latence et une perte de signal minimale, choisissez des répartiteurs avec une faible perte d'insertion et une perte de retour élevée. Les répartiteurs PLC offrent généralement de meilleures performances en termes de perte d'insertion et de perte de retour par rapport aux répartiteurs FBT.
Compatibilité des longueurs d'onde
Considérez la compatibilité de longueur d'onde du séparateur avec les signaux optiques utilisés dans le réseau. Assurez-vous que le séparateur choisi prend en charge les longueurs d'onde spécifiques requises pour l'application. Certains séparateurs peuvent dépendre de la longueur d'onde-, et la sélection du type approprié garantit une compatibilité et des performances optimales.
Guide FAQ ultime sur le répartiteur PLC à fibre optique
Q : Existe-t-il un répartiteur pour le câble à fibre optique ?
Q : Quelle est la différence entre un répartiteur PLC et un répartiteur FBT ?
Q : Quelle est la différence entre un coupleur de fibre optique et un répartiteur ?
Q : Comment fonctionne un séparateur de fibre ?
Q : Que signifie PLC dans la fibre ?
Q : Comment est fabriqué un répartiteur de fibre optique ?
Q : Quels sont les différents types de répartiteurs PLC ?
Q : Quel est le rapport du répartiteur PLC ?
Q : Qu'est-ce qu'un répartiteur PLC à fibre optique ?
Q : Comment fonctionne le répartiteur PLC dans le réseau PON ?
Q : Quelle est la scène d’application d’un répartiteur PLC à fibre optique ?
Q : Qu'est-ce qu'un répartiteur optique et comment fonctionne le répartiteur de fibre optique dans un réseau de fibre optique ?
Q : Comment fonctionnent les répartiteurs de fibre optique dans les réseaux optiques passifs (PON) ?
Q : Quels sont les composants clés impliqués dans le fonctionnement d’un répartiteur de fibre optique ?
Q : Comment appliquer des répartiteurs de fibre optique dans le système PON ?
Q : Quel est le rapport de division maximum pour un répartiteur PLC à fibre optique ?
Q : Quelle est la perte d’insertion d’un répartiteur PLC à fibre optique ?
Q : Quelle est la plage de longueurs d’onde d’un répartiteur PLC à fibre optique ?
Q : Quelle est la plage de température de fonctionnement typique pour un répartiteur PLC à fibre optique ?
Q : Comment nettoyer un répartiteur PLC à fibre optique ?
En tant que l’un des principaux fabricants et fournisseurs de répartiteurs PLC à fibre optique en Chine, nous vous invitons chaleureusement à acheter un répartiteur PLC à fibre optique en stock ici dans notre usine. Tous les produits personnalisés sont de haute qualité et à bas prix. Pour une liste de prix et un échantillon gratuit, contactez-nous maintenant.
