La décision en une minute
Pour la plupart des ODF standards, des boîtes de terminaison et des épissures de fibres simples-à-moyennes-fibres, leTresse de fibre 250um contre 900umla décision devrait commencer avec 900 µm. Il est plus facile à manipuler autour du connecteur et de la zone de routage. Lorsque la densité d'épissure-cassette, la disposition de fusion de masse-ou l'espace de routage restreint deviennent le facteur limitant, 250 µm est généralement le meilleur point de départ.
Le diamètre du tampon est un choix de construction mécanique et non une qualité optique. Une fibre amorce de 900 µm ne produit pas intrinsèquement une perte d'épissure inférieure à celle d'une fibre amorce de 250 µm, et une fibre de 250 µm n'est pas optiquement inférieure car elle est plus fine.
Cela change la question de l’ingénierie. Au lieu de demander quel diamètre est le plus performant, demandez quelle présentation de fibre correspond au bac, au flux de travail de manipulation, à la méthode d'épissure et à la protection mécanique disponible dans l'installation.

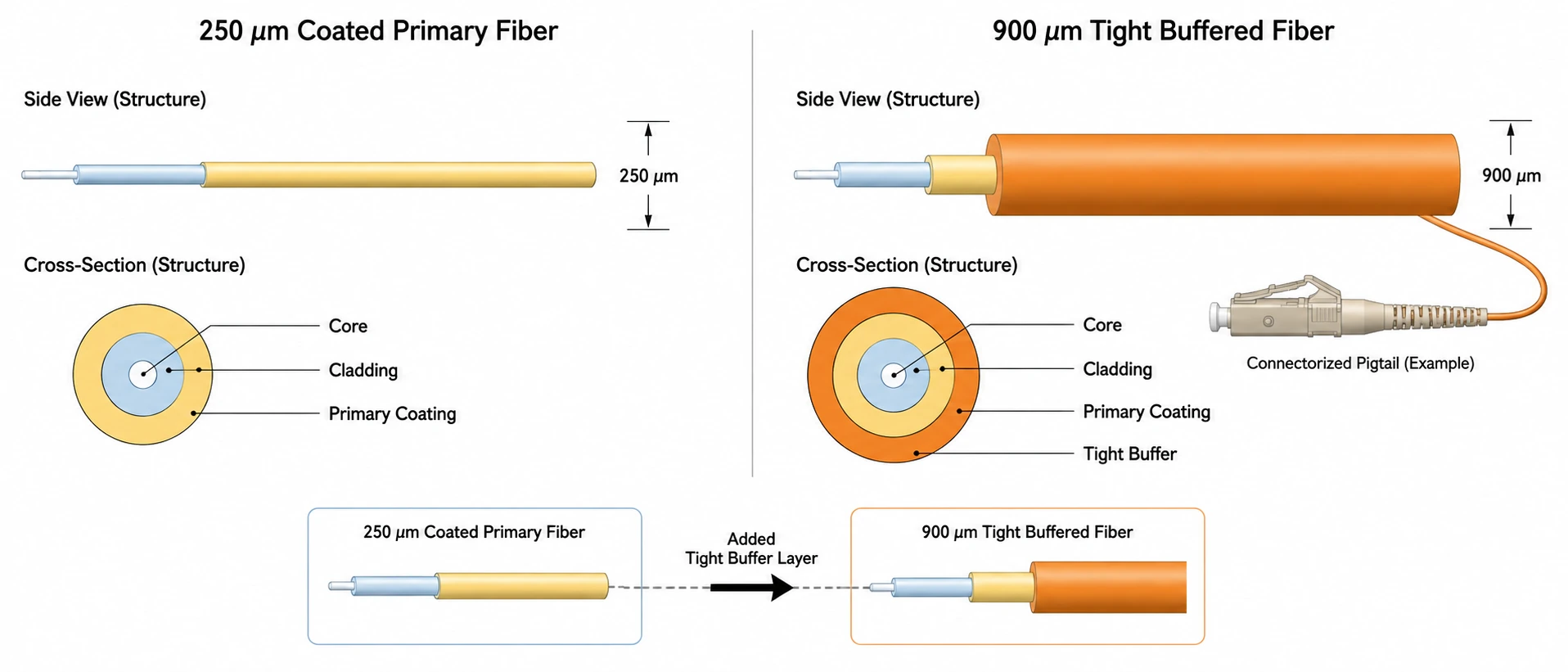

Ce que mesurent réellement 250 µm et 900 µm
Une fibre monomode de télécommunication classique-peut être simplifiée comme suit :
Noyau de ~9 µm → Gaine de 125 µm → Revêtement primaire de ~250 µm → Tampon de ~900 µm en option
La dimension 250 µm fait normalement référence à la fibre optique revêtue. Une construction de 900 µm ajoute une autre couche protectrice autour de cette fibre enduite. La fibre optique sous-jacente peut toujours être du même type de fibre.
C'est pourquoi l'expression de recherche couranteTube lâche de 250 um contre tampon serré de 900 uma besoin de qualification. Une fibre enduite de 250 µm se trouve fréquemment à l'intérieur des câbles à tubes lâches-, tandis qu'une fibre à tampon serré-de 900 µm est courante dans les assemblages de terminaison intérieurs. Toutefois, le diamètre à lui seul ne définit pas la construction complète du câble.
Aperçu de la construction Pigtail 250 µm vs 900 µm
| Facteur d'ingénierie | Pigtail en fibre de 250 µm | Pigtail en fibre de 900µm |
|---|---|---|
| Verre optique | Peut utiliser le même type de fibre SM/MM | Peut utiliser le même type de fibre SM/MM |
| Diamètre du bardage | Généralement 125 µm | Généralement 125 µm |
| Présentation extérieure | Fibre à revêtement primaire | Tampon supplémentaire autour de la fibre enduite |
| Manutention | Plus délicat | Plus facile à gérer individuellement |
| Protection mécanique | Dépend davantage du plateau/boîtier | Meilleure protection lors du routage et de la préparation |
| Densité des plateaux | Plus haut | Inférieur |
| Flux de travail de décapage | Moins de matière à enlever | Dépend fortement de la construction de la zone tampon |
| Cassette à haute teneur en fibres- | Souvent avantageux | Peut consommer un volume de routage inutile |
| Flux de travail de fusion de masse/ruban | Mieux aligné avec de nombreuses architectures denses | Généralement moins attrayant |
| Terminaison ODF standard | Utilisable, mais la protection doit être conçue en | Généralement la valeur par défaut pratique |
La différence géométrique brute est plus grande que ce que les diamètres suggèrent initialement. Si deux constructions circulaires sont comparées uniquement par diamètre, leurs sections transversales-sont mises à l'échelle avec le carré du diamètre :
(900 / 250)² ≈ 12.96
Cela ne signifie pas qu’un plateau peut contenir exactement 13 fois plus de fibres de 250 µm. Les manchons d'épissure, les exigences de courbure, les boucles lâches, les dispositifs de retenue et les croisements de fibres consomment également de l'espace. Le calcul explique pourquoi le remplacement de nombreuses sections de routage de 250 µm par des sections de 900 µm peut affecter un plateau à nombre élevé-bien plus que ne le suggèrent les chiffres de diamètre.
La taille du tampon ne définit pas vos performances optiques
Le diamètre du tampon ne détermine pas la perte d’insertion. Lors de l'épissage par fusion, l'interface optique pertinente est la fibre de verre préparée. Le revêtement ou tampon est retiré de la région d'épissure avant que les fibres clivées ne soient alignées et fusionnées.
La Fiber Optic Association décrit la perte d'épissure par fusion-monomode-comme étant généralement0,1 dB ou moins. Une perte plus élevée peut indiquer des problèmes tels qu’une contamination ou une épissure imparfaite. Cela reste un problème de qualité d'épissure-, et non une preuve qu'un tampon de 900 µm transmet mieux la lumière qu'un revêtement de 250 µm. (Association de la fibre optique)
N'acceptez pas « 900 µm pour une perte inférieure » comme spécification significative de la RFQ.
Vérifiez plutôt que les fibres optiques jointes sont compatibles. Le type de fibre et, le cas échéant, les caractéristiques du champ de mode- importent bien plus que le diamètre extérieur du tampon. Le contexte plus large de la préparation est couvert dans notreguide des méthodes de terminaison des câbles à fibres optiques.

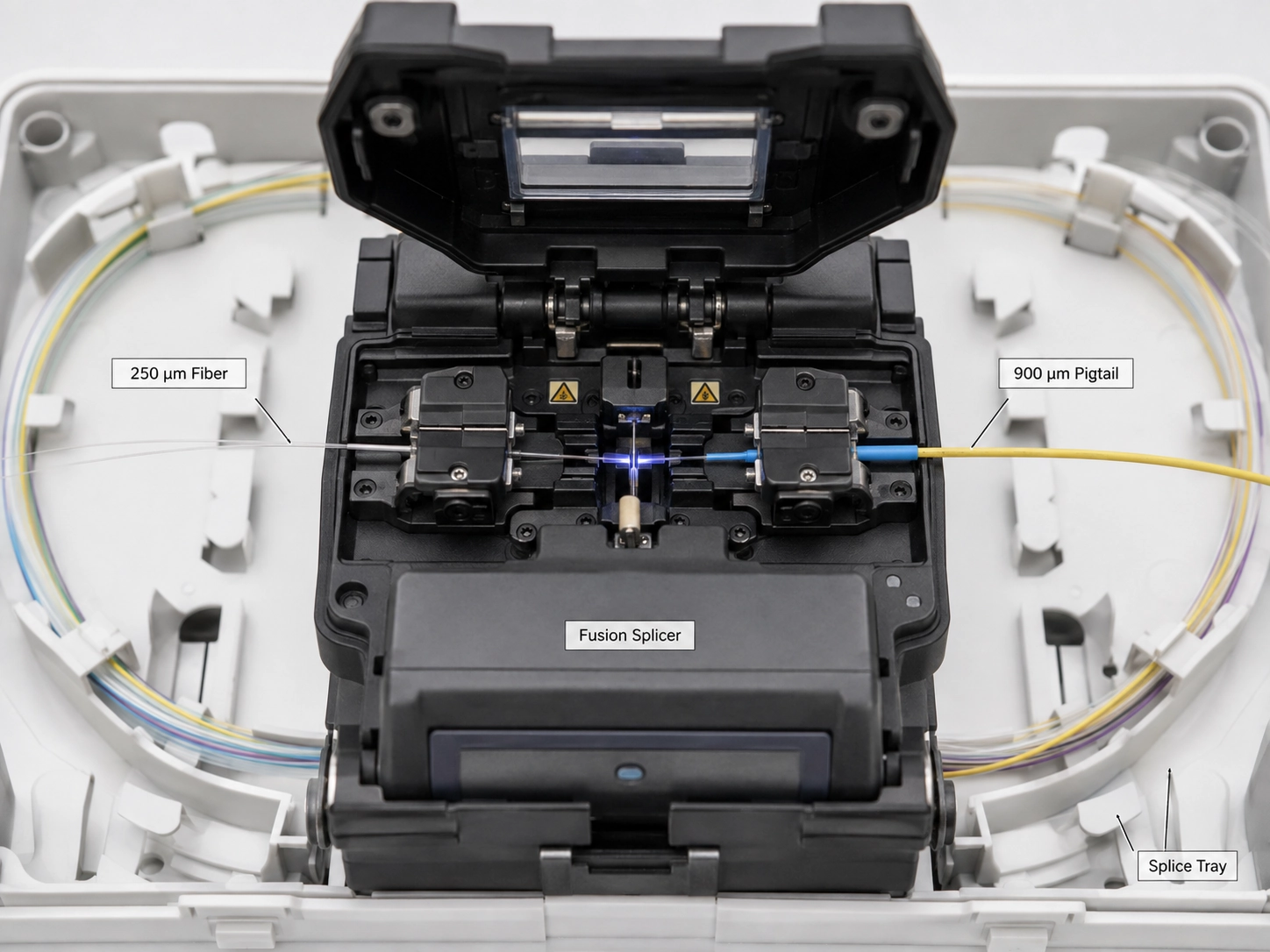

Pouvez-vous fusionner une fibre de 250 µm avec une queue de cochon de 900 µm ?
Oui. UNFibre 250um à tresse 900umla transition est une architecture normale lorsque les fibres optiques sous-jacentes sont compatibles.
La soudeuse par fusion ne soude pas un « matériau de 250 µm » à un « matériau de 900 µm ». Les deux constructions de protection sont retirées de la zone d'épissure. Le verre est nettoyé et clivé, les fibres préparées sont alignées et fusionnées, et l'épissure finie est protégée avant d'être stockée dans le plateau.
FOA illustre cela directement avec un câble d'usine à 24-fibres extérieures-dans lequel des fibres de 250 µm sont épissées à des tresses de 900 µm à code couleur pour la terminaison. (Association de la fibre optique)
La vraie condition est la compatibilité optique. Si deux fibres ont des caractéristiques de mode-champ ou de rétrodiffusion différentes, un OTDR peut montrer différentes pertes d'épissure apparentes en fonction de la direction du test. La mesure bidirectionnelle permet de caractériser correctement cette situation. (Association de la fibre optique)
Une spécification d'approvisionnement ne doit donc pas rejeter une architecture de 250 µm-à 900 µm simplement parce que les diamètres extérieurs diffèrent.
Quand une fibre amorce de 900 µm constitue le meilleur choix technique
A Pigtail de fibre 900um pour l'épissage par fusionest le point de départ pratique dans un ODF ou une boîte de terminaison normale lorsque l'espace de routage est disponible et que les techniciens manipulent les fibres individuellement.
ODF standard et terminaison de télécommunication
Pour la terminaison LC dans un ODF, une queue de cochon de 900 µm offre généralement une protection individuelle-fibre plus utile qu'une présentation de 250 µm lorsque le plateau dispose d'un espace de routage suffisant. C'est l'application pratique derrière unPigtail de fibre LC pour ODFspécification, plutôt que de simplement choisir 900 µm parce qu’il est plus épais.
Il y a une frontière importante. Un tampon de 900 µm n'est pas équivalent à un cordon de brassage gainé de 2,0 ou 3,0 mm. Si la fibre quitte le plateau protégé et est tirée, attachée, repositionnée ou exposée à plusieurs reprises à la manipulation de l'équipement, un cordage gainé de manière appropriée ou autrement protégé constitue la spécification la plus sûre.
Faible-nombre de boîtes de terminaison
Avec un nombre de fibres modeste, la réduction du volume de routage n'est généralement pas la contrainte dominante. Si le plateau fournit déjà un chemin de routage protégé, 900 µm facilite généralement l'installation et l'identification ultérieure.
Ce défaut cesse de fonctionner lorsque le tampon supplémentaire provoque des croisements de fibres, un stockage de jeu comprimé ou des interférences avec le couvercle du plateau. À ce stade, la géométrie de l’enceinte est devenue la variable déterminante.
Quand les tresses de 250 µm ont plus de sens
A tresse de la fibre 250umdevient le choix le plus judicieux lorsque la densité de routage est la contrainte et que le boîtier lui-même fournit la protection mécanique requise.

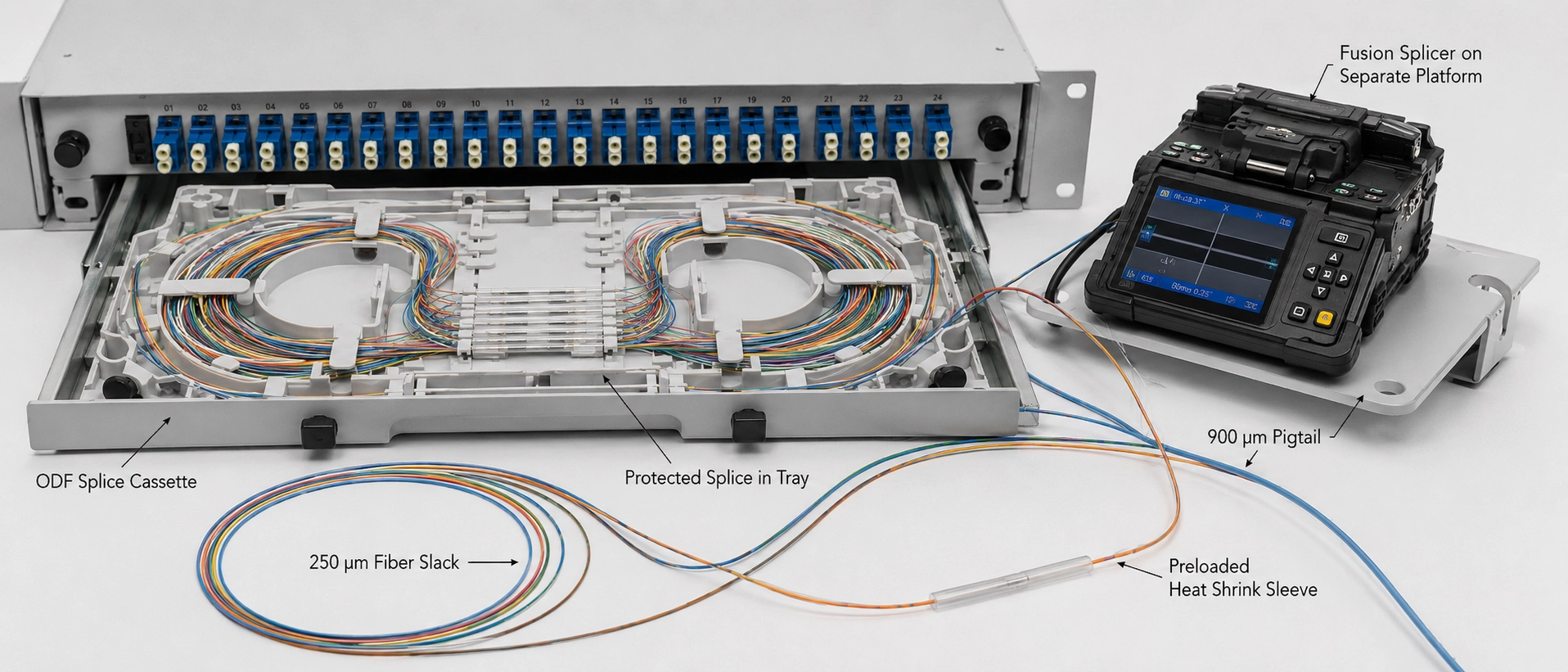

Cassettes d'épissure-haute densité
Dans un lieu protégétresse de fibre pour cassette d'épissureconception, le routage de 250 µm réduit le volume occupé par les fibres individuelles et laisse plus de place autour des supports d'épissures et des chemins de stockage-de mou.
C’est là que la comparaison géométrique 12,96× devient utile. Il ne prédit pas la capacité de la cassette. Cela explique pourquoi une différence de diamètre de 650 µm devient importante lorsqu'elle est répétée sur de nombreuses sections de routage individuelles.
La condition est une protection mécanique. Une fibre enduite de 250 µm doit rester à l'intérieur d'un chemin de gestion contrôlé de la fibre-. Déplacer une fibre de 250 µm non protégée à l'extérieur de la cassette échange simplement un problème de densité contre un problème de risque mécanique-.
Architecture de ruban et de-fusion de masse
Les systèmes de fusion de masse-sont conçus pour déplacer plusieurs fibres ensemble dans le flux de travail. Des tampons individuels de 900 µm peuvent contrecarrer cet avantage en termes de densité.
Notre position est plus spécifique que la règle courante « 900 µm à l’intérieur, 250 µm à l’extérieur » :choisissez la présentation utilisée par l'architecture d'épissure, et non les limites du bâtiment.
Le meilleur assemblage peut utiliser les deux tailles
A Tresse de fibre 250um contre 900uml’assemblage n’a pas besoin du même diamètre de protection du connecteur à l’épissure. Il s'agit de l'ancre de correspondance exacte au milieu du-contenu-de l'article, mais elle décrit également une option de conception physique importante.
Une cassette hybride peut acheminer une fibre tamponnée de 900 µm depuis le panneau de connecteur ou d'adaptateur à travers la zone où les techniciens manipulent les tresses individuelles, puis passer à un point protégé défini à l'intérieur de la cassette vers une fibre enduite de 250 µm pour l'épissure et la région de stockage du mou-. La section latérale d'épissure-gaine la densité de routage sans forcer la section latérale du connecteur-à renoncer à la protection de manipulation.
Ceci est utile lorsqu'il est demandé à une spécification de diamètre de blanchet de résoudre deux exigences mécaniques différentes. Le côté terminaison a besoin d’une protection contre la manipulation, tandis que le côté épissure peut avoir besoin d’une densité de routage.
Pour l'approvisionnement donc, "250 ou 900µm ?" est parfois incomplète. Le dessin doit identifier où commence et se termine chaque présentation de fibres et si la transition reste protégée par la cassette.
Les problèmes d'installation qui apparaissent généralement après l'achat
Une spécification de fibre techniquement compatible peut toujours créer des travaux de terrain inutiles si le comportement au dénudage, la protection des épissures et la géométrie des plateaux ne sont vérifiés qu'après l'arrivée du matériau.
La possibilité de décapage fait partie de la spécification
Deux fibres vendues en 900 µm peuvent se comporter différemment lors de la préparation car le diamètre extérieur nominal ne vous indique pas dans quelle mesure le tampon est lié à la fibre enduite sous-jacente.
Lorsqu’un tampon bien maintenu ne peut pas être retiré proprement sur la longueur de préparation requise, les techniciens ne doivent pas compenser par une simple traction plus forte. Des segments de dénudage plus courts réduisent la charge appliquée aux fibres exposées. Si la préparation n’est toujours pas cohérente, l’outil de dénudage et la construction du tampon doivent être revus avant l’installation en production.
Pour unFournisseur de tresse de fibre 900umRFQ, "900µm" seul est donc incomplet. Précisez les exigences en matière de construction ou de préparation du tampon et confirmez que la méthode de décapage prévue est compatible avec celle-ci.
Les protecteurs d'épissure doivent s'adapter au support de plateau
La soudeuse à fusion gère le verre préparé, mais le plateau doit ensuite gérer l'épissure protégée. Les dimensions du protecteur, le support de manchon et le chemin de routage forment donc un seul système mécanique.
Vérifiez les dimensions du protecteur supporté par le porte-épissure avant de commander les manchons. Un protecteur qui ne s'insère pas complètement dans le support peut pousser la transition de fibre vers la paroi du plateau et créer une courbure inutile immédiatement à côté de l'épissure protégée.
C’est plus utile que de supposer qu’un protecteur plus long est automatiquement plus sûr.
Vérifiez le bac avec le couvercle fermé
Un agencement de routage adapté lorsque la cassette est ouverte ne constitue pas nécessairement une installation terminée.
Une fois les épissures, les protecteurs et le jeu stockés, vérifiez que la fermeture du couvercle ne comprime pas les boucles, ne soulève pas les fibres des dispositifs de retenue ou ne crée pas de transition brusque à côté d'un protecteur. C'est là que la sélection de tampon cesse d'être une comparaison de catalogue et devient une décision de conception de boîtier-.

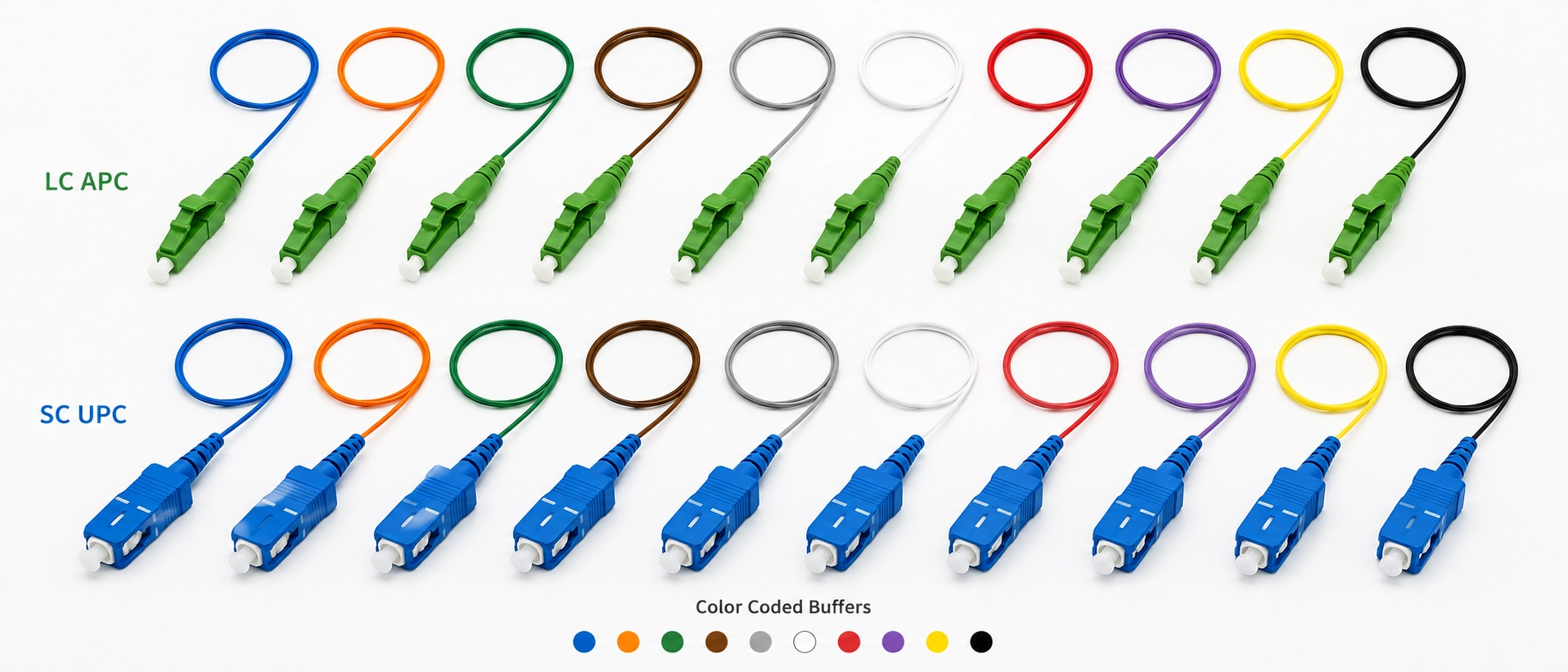

Ce que nous mettrions sur une demande de prix pour fibre Pigtail
Pour unassemblage de tresse de fibre personnalisé, en spécifiant uniquement "250µm" ou "900µm", plusieurs variables restent en suspens. Deux devis peuvent correspondre au diamètre nominal tout en différant par le type de fibre, le comportement de la bande, la construction du connecteur, l'identification et la manière dont l'assemblage s'adapte réellement au plateau prévu.
Une demande de prix de production doit définir :
- Type de fibre optique, tel que OS2/G.652.D, G.657.A1/A2, OM3 ou OM4.
- Présentation des fibres : fibre enduite de 250 µm, fibre tamponnée de 900 µm ou transition définie entre elles.
- Type de connecteur, tel que LC, SC ou FC.
- Type polonais, UPC ou APC le cas échéant.
- Nombre de fibres et séquence d’identification/couleur. Lorsque l'identification doit correspondre à l'installation de câble, définissez explicitement la convention. Notreguide des codes de couleurs des fibres optiquesrecouvre cette couche.
- Longueur de la queue de cochon et tolérance requise.
- Critères d'acceptation optique de l'assemblage connecteur fini.
- Environnement d'installation et type de boîtier, tels que ODF, cassette d'épissure, boîtier de terminaison FTTH ou interface de fermeture d'usine-extérieure.
Ces champs évitent toute ambiguïté de spécification, mais ils ne peuvent toujours pas prouver que l’assemblage passera physiquement par une enceinte particulière.
Pour untresse de fibre pour installation de télécommunications, l'ajout du dessin du plateau ou d'une photo de routage claire à la demande d'offre donne au fournisseur des informations qu'une spécification textuelle ne peut pas fournir : direction de sortie du connecteur, emplacement de transition du tampon, géométrie du support de manchon-et chemin disponible pour stocker le jeu.
Choisissez par architecture de déploiement, pas par habitude
| Situation de déploiement | Choix de départ | Raison d'ingénierie |
|---|---|---|
| Tronc OSP de 250 µm dans un ODF normal | Queue de cochon de 900 µm | Manipulation individuelle facilitée ; Un épissage de 250 µm-à 900 µm est normal |
| Boîtier FTTH à faible nombre-avec espace de routage adéquat | Généralement 900 µm | La densité maximale est rarement la contrainte déterminante |
| Cassette compacte haute-densité | Évaluez d’abord 250 µm | Réduit l’encombrement du routage à l’intérieur de l’espace protégé |
| Disposition en ruban ou en-fusion de masse | Architecture 250µm/ruban | Préserve l’avantage de densité de la méthode d’épissure |
| Fibre manipulée à plusieurs reprises en dehors d’un plateau protégé | Aucun des deux ne devrait être la valeur par défaut | Utilisez des cordages gainés de manière appropriée ou protégés mécaniquement |
Le signal le plus utile indiquant que la valeur par défaut de 900 µm est en panne n'est pas un seuil arbitraire de nombre de fibres-. Il s'agit d'un conflit de routage. Si les sections prévues de 900 µm empêchent le jeu requis, le placement du protecteur ou le jeu du couvercle de coexister à l'intérieur du plateau, évaluez l'architecture de 250 µm.
Avant de publier un-compte élevéTresse de fibre 250um contre 900umSpécification, comparez-le avec le dessin réel du plateau. La sortie du connecteur, la position du support du manchon, la transition du tampon et le jeu stocké doivent fonctionner simultanément après la fermeture du couvercle.
Si l'installation nécessite réellement un cordage gainé plutôt qu'un acheminement en queue de cochon, le FB-LINKconfigurations de câbles de raccordement à fibre optiquecouvrent les options de connecteur, de fibre et de protection pertinentes.
FAQ
Quelle est la principale différence entre une fibre amorce de 250 µm et de 900 µm ?
Une queue de cochon de 900 µm ajoute un tampon de protection autour de la fibre revêtue d'environ 250 µm, de sorte que les différences pratiques résident dans la manipulation, la protection mécanique, le dénudage et la densité des plateaux plutôt que dans les performances optiques.
Puis-je fusionner une fibre de 250 µm avec une queue de cochon de 900 µm ?
Oui. Si les fibres optiques sous-jacentes sont compatibles, les couches protectrices sont retirées de la zone d'épissure avant que les fibres de verre préparées ne soient fusionnées.
Une queue de cochon de 900 µm a-t-elle une perte d'insertion plus faible ?
Non. Le diamètre du tampon lui-même ne réduit pas la perte d’insertion ; les performances optiques dépendent de la compatibilité des fibres, de la qualité de l'épissure, de la qualité du connecteur et du reste du chemin optique.
Quelle taille de tampon est la meilleure pour une cassette d'épissure à haute-densité ?
Une fibre amorce de 250 µm est généralement le meilleur point de départ lorsque l'espace de routage protégé est la principale contrainte, tandis que 900 µm est pratique lorsque la manipulation est plus importante et qu'un espace de plateau suffisant est disponible.
Quelle taille de tampon dois-je utiliser dans un ODF standard ?
Une queue de cochon de 900 µm est généralement la valeur par défaut pratique pour un ODF standard avec un espace de routage adéquat et un épissage par fusion individuel.
Avant de geler la spécification Pigtail
La taille du tampon doit être décidée avant que la queue de cochon ne devienne un élément de campagne de commande d'achat fixe-. À ce stade, le plateau, le support de manchon, le flux de travail de dénudage et le chemin de routage ont peut-être déjà déterminé quelle présentation est pratique.
Pour un réelTresse de fibre 250um contre 900umprojet, donnez à FB-LINK le connecteur et le polissage, les spécifications de la fibre optique, la présentation de la fibre requise, le nombre de fibres, la longueur de la queue de cochon et le dessin du plateau ou du boîtier. Ces entrées permettent d'examiner la construction proposée par rapport aux exigences du côté épissure-côté terminaison-avant que la spécification ne soit gelée.
Si une documentation de test de tresse spécifique au projet, un comportement de dénudage ou des tolérances d'assemblage sont requis, indiquez-les explicitement dans la demande d'offre et demandez une confirmation par rapport à la construction exacte de la tresse proposée. Ne présumez pas qu’une revendication de test publiée pour un autre assemblage de fibres s’applique automatiquement à la queue de cochon achetée.
