Solution de câblage fibre pour centre de données Evolux

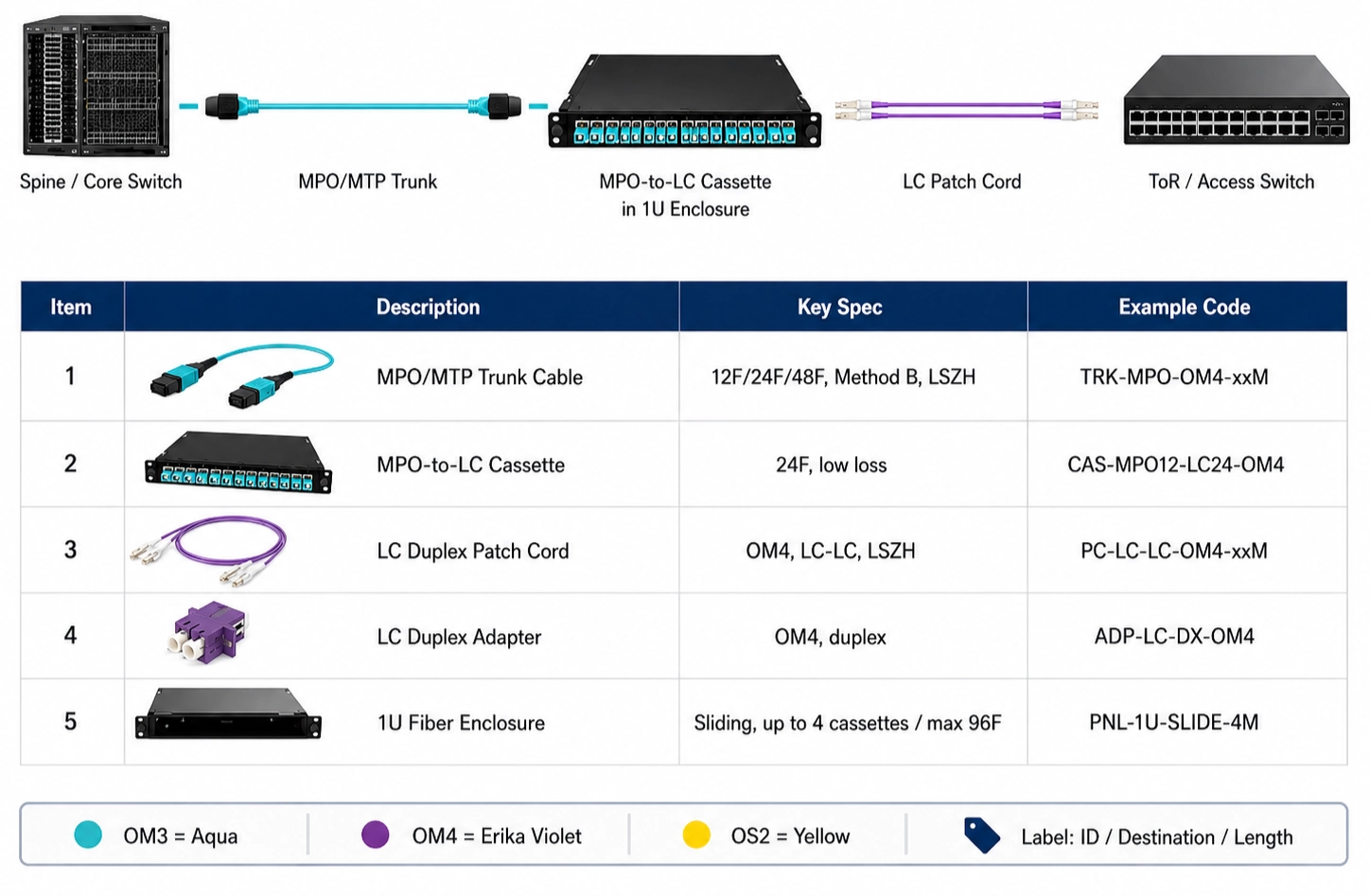

Créez une nomenclature fibre passive prête pour les appels d'offres-avec des lignes réseau et des dérivation MPO/MTP, des cordons de brassage LC, des options multimode OM3/OM4 ou monomode-OS2, des adaptateurs compatibles et un étiquetage spécifique au projet-.
Envoyez votre nomenclature de câblage Examiner les produits vérifiés
Créé en 2013
Publication du profil de l'entreprise
10+ ans
Expérience dans l'industrie de la fibre optique déclarée sur place
Échantillons en vrac
Prise en charge des commandes d'échantillons, de petits-lots et de volumes
Documentation IL/RL
Projets terminés
Câblage fibre optique haute densité pour les salles de serveurs, les réseaux d'entreprise et l'infrastructure cloud
Evolux fournit une connectivité passive pour les projets de câblage fibre optique des centres de données, notamment des cordons de brassage LC, des assemblages de câbles MPO/MTP, des câbles multimodes OM3 et OM4, des câbles monomodes OS2-, des adaptateurs fibre optique et des tresses. La gamme couvre le raccordement des équipements, les liaisons d'armoires, les lignes principales, les transitions de dérivation et les déplacements, ajouts et modifications de câbles structurés. Les opérateurs de centres de données, les intégrateurs de réseaux, les entrepreneurs en câblage et les distributeurs peuvent acheter des produits standards, demander des échantillons ou préparer une nomenclature de projet pour la production en petits-lots et en masse. En tant que fabricant de câbles à fibres optiques pour centres de données et fournisseur OEM d'assemblages de câbles à fibres optiques, Evolux peut examiner les combinaisons de connecteurs, le mode fibre, le polissage, la longueur, la gaine, la couleur, l'étiquetage et l'emballage. Les acheteurs prévoyant une solution de câblage MPO/MTP haute densité doivent soumettre l'interface de l'émetteur-récepteur, le nombre de fibres, le sexe et la polarité avec la demande de prix.
Produits de câblage fibre pour centres de données avec spécifications vérifiables
Les fiches produits ci-dessous utilisent des noms, des options et des valeurs numériques publiés sur les pages produits Evolux. Les devis finaux doivent identifier le niveau de perte sélectionné, le mappage des connecteurs et la construction du câble, car toutes les options ne s'appliquent pas à chaque assemblage.

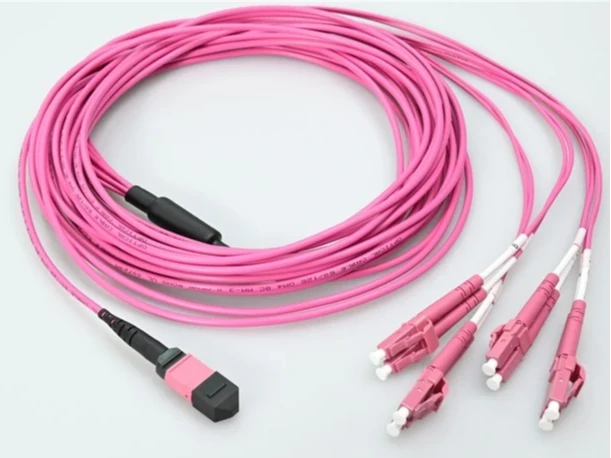

MTP femelle vers 4 × LC UPC Duplex, 8 fibres OM4
- OM4 50/125 µm ; 850/1300 nm
- MTP IL 0,35 dB maximum ; LC IL Inférieur ou égal à 0,2 dB
- Câble OFNP de 3,0 mm ; 150 m à 40/100G et 850 nm

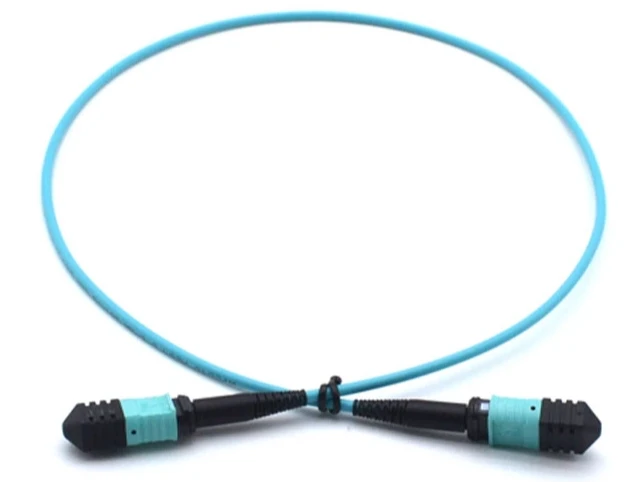

MPO/MPO-OM3-12F-3.0MM-LSZH-1M
- Assemblage OM3 à 12 fibres
- Câble LSZH de 3,0 mm ; configuration 1 m publiée
- MM faible-perte IL : typique<0.30 dB; max <0.5 dB

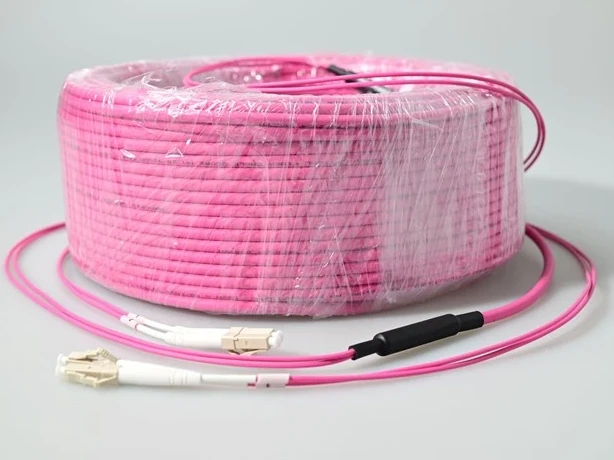

Cordon de brassage duplex multimode LC à LC OM4
- Virole de petit-facteur de forme-de 1,25 mm
- Interface de connecteur CEI 61754-20
- Options de colonnes montantes, de plénum et de câbles personnalisés indiquées
Câble de raccordement multimode LC UPC OM3 Uniboot
- Fibre 50/125 µm optimisée pour le laser OM3-
- Portée 10G jusqu'à 300 m à 850 nm
- OFNR et OFNP ; longueurs standards de 0,5 m à 30 m
Câble de brassage monomode LC/UPC personnalisé-
- Option monomode-9/125 µm
- IL Inférieur ou égal à 0,30 dB CEI Grade C ; Inférieur ou égal à 0,15 dB CEI Grade B
- 0,9/2,0/3,0 mm ; PVC, LSZH ou OFNP
Adaptateur MTP/MPO avec manchon d'alignement
- Perte d'insertion 0,2 dB maximum
- Minimum 1 000 cycles d'accouplement
- À bride/sans bride ; simplex/duplex ; RoHS déclaré

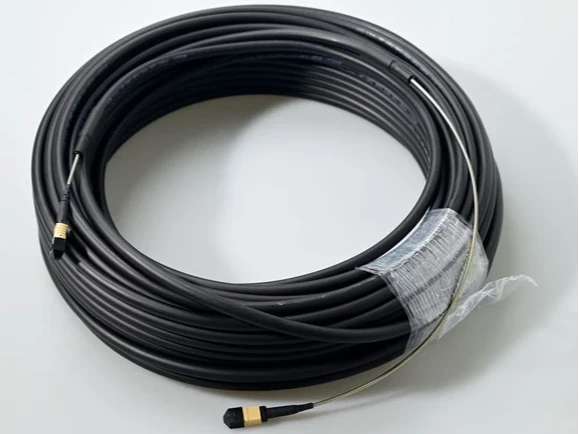

Cordon de brassage à fibre optique blindé MPO/MTP
- OS2, OM3 ou OM4 ; 8, 12, 24, 48, 72 ou 144 fibres
- Armure en ruban d'acier-spiral en acier inoxydable
- CEI 61754-7 et TIA 604-5
Adaptateur multimode duplex LC/LC
- Type d'adaptateur LC ; corps duplex
- Interface polonaise UPC
- Multimode ; pas de-configuration de bride
Architecture de câblage fibre optique pour centre de données-haute densité par rôle de liaison
Un plan de câblage structuré utile commence par des points de connexion, et non par une liste de câbles générique. Cartographiez l'interface de l'équipement et la méthode de raccordement à chaque étape, puis attribuez le sexe du connecteur, la polarité, la qualité de la fibre et la gaine au canal complet.
Serveur ou stockage
Confirmez l'interface émetteur-récepteur LC duplex ou MPO/MTP direct et la qualité de fibre requise.
01
Commutateur ToR/EoR
Utilisez le correctif LC pour les ports duplex ou une répartition MPO/MTP pour la conversion parallèle-vers-duplex.
02
Champ de patch du rack
Faites correspondre les adaptateurs LC duplex ou MPO/MTP à l'encombrement du panneau ou de la cassette spécifié par l'acheteur.
03
Tronc de rangée/colonne vertébrale
Les assemblages MPO/MTP pré-terminés consolident les fibres et réduisent le travail de terminaison sur le terrain.
04
MDA/Cross-Connexion
Conservez les enregistrements d'étiquetage, de polarité et de budget de perte-sur tout le chemin de câblage structuré.
05
| État du projet | Sens de câblage recommandé | L'acheteur doit confirmer | Périmètre Evolux pertinent |
|---|---|---|---|
| Patching des équipements duplex | Câble LC-vers-LC duplex ou uniboot | Qualité des fibres, polissage, longueur, gaine, étiquetage des ports | Assemblages LC multimodes OM3/OM4 et 9/125 µm monomode- |
| Réseau fédérateur parallèle | Ligne réseau MPO/MTP | Conception 8/12/24 fibres, sexe, polarité, orientation des touches, classe de perte | Assemblages MPO/MTP dans les configurations OS2, OM3 et OM4 |
| Migration parallèle-à-duplex | MTP/MPO-vers-dérivation LC | Cartographie de l'émetteur-récepteur, ordre des paires LC, sexe et perte totale de canal | Assemblage duplex OM4 MTP femelle à quatre fibres LC UPC à 8 fibres |
| Fort-trafic ou voie exposée | Assemblage blindé multifibre- | Nombre de fibres, géométrie des câbles, contraintes de routage et contrôle des courbures | Options MPO/MTP blindées en acier inoxydable-en spirale |
| Couplage panneau ou cassette | Adaptateur LC ou MPO/MTP | Empreinte, bride, orientation des touches, compatibilité mode et polissage | Adaptateurs LC duplex et MTP/MPO à bride ou sans bride |
Câblage fibre optique MPO/MTP pour centres de données pour lignes réseau compactes et liaisons de dérivation
La gamme publiée d'Evolux prend en charge les deux rôles pratiques MPO/MTP dans un système structuré :liaison multi-fibres entre les points de distributionet des ensembles de dérivation qui présentent des connecteurs duplex à l'équipement.
8 fibres → 4 paires LC duplex
Les performances de rupture sont spécifiées pour les deux types de connecteurs
L'assemblage OM4 à 8 -fibres utilise un connecteur femelle MTP et quatre extrémités duplex LC UPC. Ses limites publiées séparent l'interface MTP à une perte d'insertion maximale de 0,35 dB de l'interface LC à une perte d'insertion inférieure ou égale à 0,2 dB, de sorte qu'un acheteur peut placer chaque connexion dans le budget de perte de canal au lieu de s'appuyer sur une seule réclamation de « faible perte » non définie.
8 à 144 fibres publiées
Les constructions standard et blindées s'adressent à différentes voies
Le produit standard MPO/MPO-OM3-12F-3,0MM-LSZH-1M est adapté aux goulottes intérieures compactes, tandis que la gamme MPO/MTP blindée ajoute un ruban en acier inoxydable en spirale.Le blindage doit être sélectionné pour l'exposition mécanique; cela ne remplace pas la nécessité de confirmer le contrôle de courbure, la perte de connecteur, la polarité ou la compatibilité des panneaux.
Câblage fibre optique LC Data Center pour le patching dense des commutateurs et des serveurs
Les assemblages LC s'adaptent aux ports d'équipement et aux champs de brassage où chaque liaison utilise une paire de transmission/réception duplex. La virole LC 1,25 mmfournit une interface plus petite que SC, tandis que la construction Uniboot réduit le nombre de corps de câbles acheminés dans un rack dense.
OM3 : 10G jusqu'à 300 m à 850 nm
Utilisez OM3 là où l'émetteur-récepteur et la portée le prennent en charge
Le câble uniboot LC UPC OM3 publié utilise une fibre 50/125 µm optimisée au laser et est proposé en versions OFNR et OFNP. Evolux répertorie les longueurs standard de 0,5 m à 30 m et accepte les longueurs personnalisées, permettant à la nomenclature de contrôler l'excès de boucle de service-au lieu d'utiliser une longueur pour chaque position de rack.
OM4 ou 9/125 µm simple-mode
Choisissez la qualité de la fibre optique, pas seulement la couleur
Le portefeuille LC comprend unProduit duplex multimode OM4et des assemblages monomode-personnalisables de 9/125 µm avec des options de câbles PVC, LSZH ou OFNP. La couleur de la gaine peut permettre l'identification, mais les spécifications d'achat doivent indiquer explicitement le mode de fibre, le polissage, l'indice de gaine et les exigences IL/RL mesurées.
Perte-Budget, polarité et contrôles d'interface pour le câblage fibre optique des centres de données
Ce qui rend un assembly pré-terminé -déployable, c'est l'accord entre chaque attribut de lien. Ces contrôles doivent être résolus sur le dessin ou la nomenclature approuvé avant la production.
Bilan de perte optique
Ajoutez les pertes indiquées dans les connecteurs et les adaptateurs pour chaque paire couplée, ainsi que l'atténuation de la fibre et la marge technique. Demandez le format de rapport IL/RL avec le devis.
Polarité MPO/MTP
Définir la-carte de fibre de bout en bout-et l'orientation des clés. « Compatible MPO/MTP » à lui seul ne permet pas d'identifier si le canal préserve les chemins de transmission et de réception.
Genre du connecteur
Cartographiez les interfaces épinglées et non épinglées au niveau des émetteurs-récepteurs, des lignes réseau, des adaptateurs et des cassettes. Deux connecteurs à broches ne peuvent pas être accouplés correctement.
Qualité de fibre et optique
Faites correspondre OM3, OM4 ou OS2 à la longueur d'onde, au débit de données et à la portée sur la fiche technique de l'émetteur-récepteur. Ne remplacez pas une fibre de qualité sans revérifier le canal.
Veste et chemin
Indiquez LSZH, OFNR, OFNP ou toute autre construction requise, ainsi que le diamètre du câble, l'environnement de routage et les besoins en protection mécanique.
Plan d'identification
Fournissez la convention de dénomination des ports, les étiquettes par extrémité, les couleurs de la gaine ou du démarrage, le calendrier de longueur et les groupes d'emballage nécessaires au séquençage de l'installation.
Envoyer une nomenclature complète de câblage fibre passif pour examen
Un responsable d'approvisionnement ou un ingénieur produit doit fournir suffisamment d'informations pour identifier chaque interface de raccordement et chaque variante commerciale. Cela réduit les boucles de clarification et rend les tests d’échantillons significatifs.
Application et topologie :rôle de serveur, de stockage, de ToR/EoR, de backbone, de MDA ou de connexion croisée.
Interfaces :type de connecteur, polissage, nombre de fibres MPO/MTP, sexe, orientation des touches et polarité.
Supports optiques :OM3, OM4 ou OS2, longueur d'onde, débit de données, portée et classe de perte requise.
Construction mécanique :longueur du câble, diamètre, longueur de rupture, indice de gaine, exigences en matière d'armure et de traction.
Détails commerciaux :quantité par configuration, quantité d'échantillon, étiquettes, logo, emballage et documents requis.
Examen de la configuration et des dessins du câblage fibre optique du centre de données personnalisé
Evolux indique que les combinaisons de connecteurs, les longueurs de câble, les modes de fibre, les types de polissage, les structures de câbles, les couleurs de gaine et de démarrage, les étiquettes et l'emballage peuvent être examinés pour une fourniture basée sur le projet-.
Assistance aux spécifications et aux dessins
Partagez un dessin, un échantillon de produit, une spécification ou une topologie existante. L'examen doit verrouiller le mappage du connecteur, les dimensions de rupture, la tolérance de longueur, la jaquette, la position de l'étiquette et l'unité d'emballage avant qu'un échantillon ne soit produit.
- Examen de la nomenclature et de la topologie
- Adaptation des connecteurs et des fibres
- Configuration standard ou personnalisée
Approvisionnement en échantillons, en petits-lots et en gros
Le site confirme l'évaluation d'échantillons, la personnalisation de petits-lots et la production en masse. Il ne publie pas un MOQ fixe ou un cycle d'échantillonnage pour tous les assemblages du centre de données, car la configuration et la quantité affectent la commande.
- Échantillon de compatibilité
- Évaluation des performances
- Échantillon approuvé comme référence de production
Marque privée et identité d'installation
La personnalisation disponible inclut les couleurs des gaines et des bottes, les marqueurs de câbles, les étiquettes des produits, les logos, les emballages neutres et les emballages spécifiques au client. Définissez le texte, le format du code-barres et la convention fin-A/fin-B dans l'illustration approuvée.
- Étiquettes personnalisées pour câbles et produits
- Révision du logo et du packaging
- Codage couleur par projet
Normes et dossiers de qualité pour l'approvisionnement en assemblages de câbles à fibres optiques
Les preuves de qualité les plus utiles sont liées au produit et au lot exacts. Les pages de produits Evolux publient les normes d'interface, les déclarations de matériaux et les options de test suivantes : les acheteurs doivent demander le document applicable par rapport au SKU indiqué.
CEI 61754-7 et TIA 604-5
Publié pour la gamme d'assemblages blindés MPO/MTP et d'adaptateurs MPO/MTP. Ces références définissent l'interface du connecteur multi-fibre et prennent en charge les contrôles d'intermatéabilité.
Telcordia GR-326 et JIS
Répertorié sur la page de l'adaptateur MTP/MPO avec perte maximale de 0,2 dB-. Confirmez le document de qualification ou de conformité exact pour la configuration d'adaptateur commandée.
Gaine de câble OFNP
Publié pour l'assemblage 8-fibres OM4 MTP-vers LC. Ceci identifie la construction indiquée du câble du plénum ; le concepteur du projet reste responsable de l'acceptation du code local.
CEI 61754-20
Publié pour le cordon de brassage duplex LC OM4. Il identifie l'interface du connecteur LC utilisée dans les connexions d'équipements SFP, XFP et SFP+.
Conformité matérielle RoHS
Indiqué pour l'adaptateur MTP/MPO. Pour les dossiers d’approvisionnement, demandez une déclaration à jour qui identifie le produit ou la famille de matériaux proposé.
Rapports sur les-pertes/retours d'insertion-pertes
Evolux précise que des rapports IL/RL peuvent être fournis. Spécifiez la longueur d'onde, la limite, la méthode de test, la base d'échantillonnage et si des résultats sérialisés sont requis.
Evolux déclare avoir été créée en 2013 et avoir plus de 10 ans d'expérience dans l'industrie de la fibre optique. Aucun total d'expédition spécifique au-centre de données-ou aucun cas de centre de données nommé n'est publié sur les pages examinées. Cette page de solution n'attribue donc pas de nombre de déploiements non vérifiés au segment du centre de données.
FAQ sur la solution de câblage fibre pour centre de données
Quelles informations doivent être incluses dans une demande de prix sur le câblage fibre optique d'un centre de données ?
Fournissez le rôle de liaison, l'interface de l'émetteur-récepteur ou de l'équipement, le type de connecteur, le mode fibre, le nombre de fibres, la polarité, le sexe du connecteur, le polissage, la longueur du câble, l'indice de gaine, la quantité par longueur, l'étiquetage et l'emballage. Une topologie, une nomenclature, un dessin, un échantillon ou une spécification actuelle permet à Evolux de vérifier la compatibilité des composants avant de proposer un devis.
Quand un centre de données doit-il utiliser LC duplex au lieu de MPO/MTP ?
Utilisez LC duplex lorsque l'équipement actif et les champs de patch exposent les ports LC duplex et que la liaison transporte une paire de transmission/réception. Utilisez MPO/MTP pour les liaisons multi-fibres, les ports optiques-parallèles ou l'agrégation à haute-densité ; une transition de faisceau ou de cassette MPO/MTP-à-LC peut connecter les deux types d'interface.
Comment les acheteurs doivent-ils choisir entre OM3, OM4 et OS2 ?
Faites correspondre la fibre aux spécifications de l'émetteur-récepteur, à la longueur d'onde, à la portée et à l'installation installée. Evolux répertorie les assemblages multimodes OM3 et OM4 50/125 µm et les options OS2 9/125 µm monomode- ; Confirmez la qualité exacte par rapport à la fiche technique de l'équipement plutôt que de sélectionner uniquement par couleur de veste.
Quels détails MPO/MTP doivent être confirmés avant la production ?
Confirmez le nombre de fibres, le sexe du connecteur, l'orientation des touches, la méthode de polarité, le polissage UPC ou APC, la qualité des fibres, la classe de perte et le mappage de bout en bout. Ces attributs fonctionnent comme un seul système, donc un type de câble correct avec une polarité ou un sexe incorrect peut toujours empêcher le fonctionnement de la liaison.
Quels sont le MOQ et le délai de livraison des échantillons pour les câbles à fibres optiques personnalisés pour centres de données ?
Evolux déclare qu'il prend en charge les échantillons, la personnalisation de petits-lots et la production en masse, mais le site Web ne publie pas de MOQ numérique fixe ni de délai de livraison d'échantillon pour cette solution. Les deux doivent être confirmés après avoir examiné les exigences en matière de connecteur, de fibre, de longueur, de gaine, d'étiquetage, de test-et de quantité.
Evolux peut-il fournir des câbles de marque privée et de la documentation de test ?
L'étendue de la personnalisation publiée comprend les couleurs de gaine et de démarrage, les marqueurs de câbles, les étiquettes de produits, les logos, l'emballage neutre ou spécifique au client-et la configuration du produit. La prise en charge des rapports de fiche technique et d'insertion-perte/retour-test de perte-est également indiquée ; définissez si les rapports sont basés sur des lots-ou sérialisés dans la spécification de commande approuvée.
Construisez la nomenclature de câblage fibre de votre centre de données autour d'interfaces réelles
Envoyez la topologie, les interfaces de l'émetteur-récepteur, le mappage des connecteurs, les exigences OM3/OM4 ou OS2, les longueurs, la gaine, les quantités et le plan d'étiquetage. Evolux peut examiner les assemblages de câbles passifs et les adaptateurs par rapport aux spécifications soumises.
