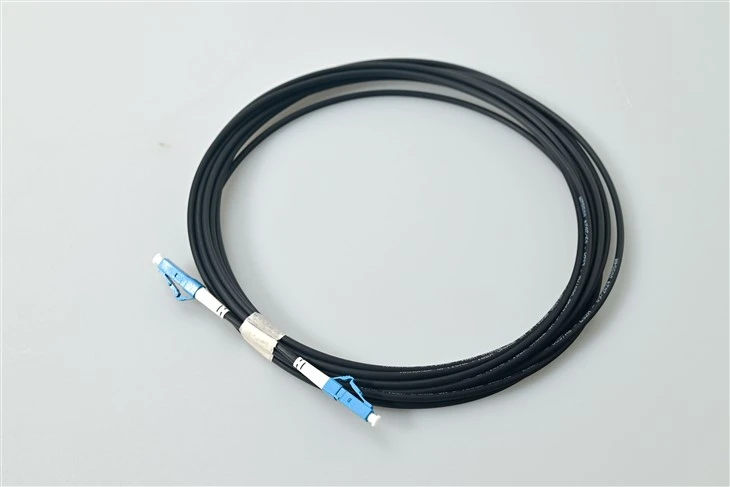

Qu'est-ce qu'un câble de brassage LC LC ?
LC-Cordon de brassage à fibre optique LCest un petit câble patch compact très couramment utilisé dans de nombreuses applications. Ces solutions réseau comprennent les réseaux de télécommunication, les réseaux locaux, les réseaux de traitement de données, les terminaisons d'appareils et les distributions de locaux. Les cordons de brassage LC-LC sont conçus pour fournir des solutions Ethernet rapides dans les applications Gigabit et les applications ATM avec moins de consommation d'espace.
Spécification
| Paramètre | Unité | Cordon de brassage fibre FC, SC, LC/Armé | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | CUP | APC | PC | PC | CUP | PC | PC | CUP | PC | PC | APC | ||
| Perte d'insertion (typique) | dB | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,3 |
| Perte de retour | dB | Supérieur ou égal à 45 | Supérieur ou égal à 50 | Supérieur ou égal à 60 | Supérieur ou égal à 30 | Supérieur ou égal à 45 | Supérieur ou égal à 50 | Supérieur ou égal à 30 | Supérieur ou égal à 45 | Supérieur ou égal à 50 | Supérieur ou égal à 35 | Supérieur ou égal à 55 | Supérieur ou égal à 75 |
| Longueur d'onde de fonctionnement | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Échangeabilité | dB | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | ||||||||
| Vibration | dB | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | ||||||||
| Température de fonctionnement | degré | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Température de stockage | degré | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diamètre du câble | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Caractéristiques
Répond à la demande croissante de solutions SFF
Les connecteurs LC sont fabriqués avec une virole de seulement 1,25 mm de diamètre, ce qui constitue un grand avantage pour les réseaux de fibres optiques densément peuplés. Le connecteur LC est fabriqué selon la norme CEI 61754-20 pour les connexions haute densité telles que dans les émetteurs-récepteurs SFP, XFP et SFP+.
LC monomode ou multimode-LC, colonne montante ou plénum
Nous fournissonsLC-Assemblages de câbles à fibre optique LC avec options monomodes et multimodes, avec des options monomode (9/125 OS1, OS2), duplex et multimode (50/125 et 62,5/125). Vous pouvez choisir s'il s'agit d'une application de colonne montante ou de connexions de plénum ou si vous souhaitez qu'il soit entièrement personnalisé, vous pouvez nous contacter pour en savoir plus sur notre service OEM/ODM pour les cordons de brassage LC-LC.
Retrait facile et pratique
Construites avec une configuration pratique à clipser, les connexions LC-LC sont équipées de mécanismes de verrouillage similaires à la languette de retenue d'un connecteur RJ45. Il est désormais facile de connecter et de déconnecter le connecteur de l'appareil. Les languettes de verrouillage sont moulées par injection-avec une durabilité améliorée pour résister aux tractions, aux tensions, aux accrocs et aux impacts lors de l'installation et de la maintenance du câblage.
Assemblage de fibres sûr et testé avec une faible perte d'insertion
Nos cordons de brassage sont inspectés et testés optiquement à 100 % pour apporter une faible perte d'insertion ne dépassant pas 0,02 dB.
Applications
Gestion des câbles du centre de données avec-codage couleur
Les câbles à fibre LC simplex noirs offrent une distinction visuelle dans les environnements où le code couleur-contribue à une isolation rapide des défauts. Les équipes d'exploitation réseau gérant des milliers de connexions de correctifs utilisent des cordons LC UPC à gaine noire-pour désigner des VLAN spécifiques, des-liaisons de gestion hors bande-ou des ports de test réservés.
Correction des émetteurs-récepteurs SFP et SFP+
La virole à petit facteur de forme de 1,25 mm de ce câble LC simplex correspond à la densité de ports compacte des modules optiques SFP, SFP+ et XFP. Les ingénieurs déployant des commutateurs haute densité-avec des cartes de ligne SFP+ à 48 ports s'appuient sur des cordons de brassage LC noirs fins pour minimiser le diamètre du faisceau de câbles. Pour le côté accouplement de ces émetteurs-récepteurs,Adaptateurs fibre optique LC duplex pour installations de panneaux à haute-densitésont le composant d'interface standard.
Routage de diffusion et salles de contrôle principales
Les installations de télévision utilisent souvent des cavaliers en fibre noire pour les lignes de liaison des routeurs vidéo afin de réduire l'encombrement visuel sous l'éclairage du studio. La conception LC UPC simplex convient aux chemins de fibre SDI unidirectionnels-sur-où un seul brin de transmission ou de réception est requis.
Instrumentation de laboratoire et de banc d'essai
Les ingénieurs de tests optiques connectent les unités OTDR, les wattmètres optiques et les analyseurs de spectre à l'aide de câbles de raccordement LC simplex noirs qui se démarquent des fibres de référence colorées. La faible perte d'insertion de 0,2 dB garantit une incertitude de mesure minimale lors de l'étalonnage.
Sécuriser les réseaux gouvernementaux et financiers
Les installations dotées de politiques strictes d'identification des câbles déploient des cordons de brassage LC monomode noirs sur des segments de réseau classifiés ou sensibles. La couleur non-standard empêche les-connexions croisées accidentelles avec un câblage monomode jaune à usage général-.
Points de démarcation extérieurs-vers-intérieurs
Les techniciens qui terminent les câbles blindés extérieurs aux points d'entrée du bâtiment passent souvent aux cavaliers LC simplex intérieurs noirs avant de les raccorder au répartiteur principal. Le contraste des couleurs marque clairement la démarcation entre le câblage externe de l'installation et celui des locaux.
FAQ
Q1 : Pourquoi choisir une gaine noire au lieu du jaune standard pour un câble de brassage LC monomode ?
R : Les câbles LC simplex noirs répondent à des besoins spécialisés en matière de gestion des câbles. Les opérateurs de centres de données les utilisent pour séparer visuellement le trafic de gestion, tester les circuits ou sécuriser les segments de réseau des liaisons monomodes jaunes de production.
Q2 : Ce câble simplex LC UPC est-il compatible avec les émetteurs-récepteurs duplex SFP+ ?
R : Les modules SFP+ disposent de ports TX et RX séparés, chacun acceptant un connecteur LC simplex. Une paire de cordons de brassage LC simplex noirs peut remplacer un seul câble duplex lorsqu'un routage indépendant des chemins de transmission et de réception est préféré.
Q3 : Que signifie la taille de la virole de 1,25 mm pour la densité des ports ?
R : La virole en céramique de 1,25 mm fait la moitié du diamètre des connecteurs SC ou FC, ce qui permet de doubler le nombre de ports dans le même espace de panneau. Les panneaux de brassage LC haute-densité peuvent accueillir 72 ou 144 ports dans une seule unité de rack. Pour une comparaison plus approfondie de la façon dont LC se compare aux connecteurs de plus grand format-dans des environnements denses, voirSolutions de connecteurs fibre LC haute-densité pour le câblage des centres de données et des entreprises.
Q4 : Comment le mécanisme de verrouillage à tirette-simplifie-t-il la maintenance ?
R : Le loquet moulé par injection sur chaque connecteur LC UPC se libère d'une simple pression du pouce, comme pour une prise RJ45. Les techniciens qui entretiennent des panneaux de brassage encombrés apprécient la déconnexion sans outil-qui réduit les dommages accidentels aux fibres.
Q5 : Quelle perte d'insertion puis-je attendre de ce câble monomode LC simplex noir ?
R : Les tests en usine garantissent une perte d'insertion inférieure ou égale à 0,2 dB par paire de connecteurs accouplés. Cette tolérance stricte préserve le bilan de puissance optique sur les longues liaisons en cascade dans les réseaux des opérateurs de télécommunications.
Q6 : La gaine noire est-elle en LSZH ou en PVC ?
R : Les deux options de veste sont disponibles. Spécifiez LSZH pour les environnements intérieurs de plénum ou de colonnes montantes où la conformité au code de prévention des incendies nécessite des matériaux à faible-fumée et sans halogène-. Les gaines en PVC conviennent aux-remplacements de racks à usage général.
Q7 : Puis-je commander des longueurs personnalisées pour des exécutions simplex de rack-à-rack ?
R : Oui. Les câbles monomodes OEM simplex LC sont disponibles dans des longueurs allant de 0,5 mètre à 100 mètres. Les acheteurs en gros qui s'approvisionnent en cordons de brassage en fibre noire pour de grands déploiements bénéficient de tarifs de volume.
Q8 : La couleur noire affecte-t-elle les performances optiques ?
R : Non. La pigmentation de la gaine n’influence pas le poli de la fibre interne ou du connecteur. Le câble LC UPC simplex noir répond aux spécifications de perte d'insertion et de perte de réflexion identiques à celles de ses équivalents jaunes. Si vous évaluez également les différences de format de connecteur,les différences pratiques entre les connecteurs de cordon de brassage à fibre optique LC et SCcouvre les principaux compromis-pour les scénarios de déploiement courants.
