Spécifications techniques – Câble de brassage fibre duplex LC vers FC OM3

Paramètre	Spécification	Paramètre	Spécification
Type de connecteur	LC UPC vers FC UPC	Type de fibre	OM3 Multimode 50/125μm
Qualité des fibres	Laser-Optimisé 50 μm	Longueur d'onde	850 nm/1 300 nm
Perte d'insertion	Inférieur ou égal à 0,3 dB (typique 0,2 dB)	Perte de retour	Supérieur ou égal à 20dB
Nombre de fibres	Duplex (2 fibres)	Diamètre du câble	2,0 mm serré-tamponné
Gaine de câble	LSZH (faible fumée, zéro halogène)	Couleur de la veste	Aqua (norme OM3)
Max. Débit de données	10 Gbit/s à 300 m	Matériau de la virole	Céramique de précision en zircone
Min. Rayon de courbure	30 mm (chargé) / 15 mm (déchargé)	Résistance à la traction	Supérieur ou égal à 100N
Température de fonctionnement.	-20 degrés à +70 degrés	Température de stockage.	-40 degrés à +80 degrés
Longueurs disponibles	1 m, 2 m, 3 m, 5 m, 10 m, personnalisé	Conformité	RoHS, CE, OIN 11801

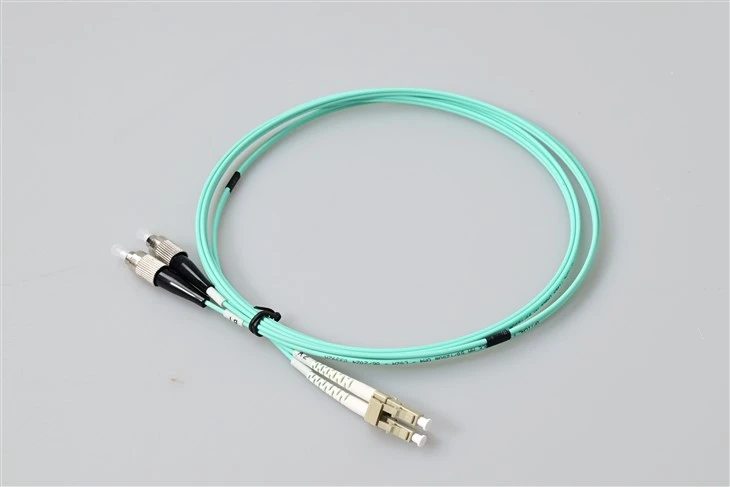

Qu'est-ce qu'un câble de raccordement duplex multimode LC vers FC OM3 ?

LeCâble de raccordement duplex multimode LC vers FC OM3est un cavalier à fibre optique hybride conçu spécifiquement pour interconnecter des appareils avec différentes interfaces de connecteur. Avec un connecteur LC UPC à une extrémité et un connecteur FC UPC à l'autre, ce câble permet une communication transparente entre les équipements réseau modernes dotés de ports LC et les systèmes existants équipés d'interfaces FC.

Contrairement aux cordons de brassage LC-LC ou FC-FC standards qui connectent des connecteurs identiques, ce câble hybride LC-FC joue un rôle essentiel dans les environnements d'infrastructure à fibres mixtes. Les centres de données et les installations de télécommunications exploitent souvent des équipements de différentes générations. -les commutateurs et émetteurs-récepteurs les plus récents utilisent généralement des connecteurs LC compacts pour une densité de ports plus élevée, tandis que les instruments de test plus anciens, les systèmes DWDM et les équipements de télécommunications de qualité opérateur-peuvent toujours s'appuyer sur des connecteurs filetés FC robustes.

Pourquoi choisir ce cavalier de fibre multimode hybride LC-FC ?

Noyau de fibre 50/125 μm optimisé pour le laser OM3-prend en charge la transmission Ethernet 10 Gigabit jusqu'à 300 mètres à une longueur d'onde de 850 nm, ce qui le rend adapté aux connexions intra-de base du bâtiment et aux liaisons de centres de données à courte portée-. La veste LSZH de couleur aqua-répond aux exigences de sécurité incendie pour une installation en intérieur, libérant un minimum de fumée et aucun gaz halogène toxique en cas d'incendie-essentiel pour les salles de serveurs fermées et les chemins de câbles.

Chaque câble est soumis à des tests optiques à 100 % avant expédition. Les viroles en céramique de zircone polies avec précision aux extrémités LC et FC offrent uneperte d'insertioninférieur à 0,3 dB, garantissant une intégrité fiable du signal sur votre réseau fibre.

Connecteur LC et connecteur FC : comprendre la différence d'interface

LeLC (Lucent Connector) utilise une virole compacte de 1,25 mm avec un mécanisme de verrouillage push-pull, permettant des-déploiements à haute densité-deux fois le nombre de ports par rapport aux connecteurs SC dans le même espace de panneau. Il est devenu l'interface dominante pourÉmetteurs-récepteurs SFP/SFP+et des commutateurs réseau modernes.

LeFC (Ferrule Connector) comprend une virole de 2,5 mm avec une vis filetée-sur le couplage. Bien que moins courants dans les nouvelles installations, les connecteurs FC restent répandus dans les équipements de mesure de précision, les instruments de test optique et les anciennes infrastructures de télécommunications en raison de leur connexion mécanique sécurisée et de leur résistance aux vibrations.

Ce câble patch LC vers FC élimine le besoin d'adaptateurs supplémentaires ou de modules de conversion lors de la connexion de ces deux types d'interface, simplifiant ainsi la gestion des câbles et réduisant les points de défaillance potentiels de votre réseau.

Applications – Là où les câbles duplex LC vers FC OM3 excellent

Ce câble de brassage hybride duplex LC UPC vers FC UPC OM3 est spécialement conçu-pour une tâche que la plupart des cavaliers LC-LC standards ne peuvent pas faire correctement : connecter des commutateurs, des émetteurs-récepteurs et des panneaux de brassage modernes à terminaison LC-à des équipements de test, des équipements de diffusion et des armoires ODF d'avant-2010 - tout en survivant aux courbures serrées à 90 degrés qui structuraient les chemins de câbles. demande. La combinaison d'une terminaison de connecteur mixte- et d'une fibre insensible à la courbure G657A1 est ce qui sépare ce cavalier d'un cordon de brassage LC-FC ordinaire.

Équipement FC hérité → Mise à niveau du réseau LC moderne

Dans les anciens bureaux centraux de télécommunications et les salles de contrôle principales de diffusion-, les panneaux d'entrée à fibre optique existants se terminent toujours sur des cloisons FC. Le câble LC-FC OM3 insensible aux courbures vous permet d'acheminer un nouveau commutateur LC SFP+- directement dans cet ancien FC ODF sans re-terminer à nouveau le câble de terrain entrant - en préservant les investissements et en évitant une interruption de service.

Cavaliers de laboratoire de test et mesure

Les OTDR, les sources de lumière optique et les wattmètres de référence-de qualité EXFO, JDSU, Yokogawa et Anritsu sont le plus souvent livrés avec des cloisons FC/PC, tandis que l'appareil testé utilise LC. Un cavalier duplex 50/125 OM3 LC-FC est le câble adaptateur de laboratoire standard utilisé pour relier ces deux interfaces lors de la certification de liaison multimode 10G.

-Routage à rayon serré dans les chemins de câbles et les coudes

La fibre G657A1 maintient la perte de macrocourbure inférieure à 0,1 dB dans un rayon de 10 mm, contre environ 1 à 2 dB pour la fibre G652D existante au même virage. C'est important dans le câblage structuré : le cordon de brassage G657A1 LC-FC OM3 2.0mm peut être acheminé à l'intérieur de gestionnaires horizontaux 1U, autour des poteaux d'angle et à travers des chemins de câbles fendus sans la pénalité par-courbure qui briserait un budget de marge de 10 G.

Backbone multimode 10G intérieur avec mandat de sécurité incendie-

Les vestes LSZH n'émettent presque aucune fumée halogénée lorsqu'elles sont brûlées, c'est pourquoi les normes CEI 60332-1, EN 50575 Cca et CEI 60754 sont écrites autour d'elles. Le cordon LC vers FC OM3 ignifuge LSZH-est la spécification correcte pour les hôpitaux, les stations de métro souterraines, les centres de données et les colonnes montantes-de bureaux de grande hauteur où les limites de toxicité de la fumée sont appliquées.

Têtes de réseau CATV et transmission de diffusion

Les anciens récepteurs de tête de réseau CATV et les rallonges SDI-sur-fibre conservent les connecteurs FC à vis-car le couplage fileté survit mieux aux vibrations que le LC push-pull. Le cordon de brassage multimode LC-FC 10G transporte le signal d'un agrégateur de fibre moderne à terminaison LC-vers ce port FC existant sensible aux vibrations-.

Connexions croisées du bureau central FTTX-

Les ODF de classe Carrier-exposent fréquemment FC/PC côté ligne et LC côté équipement. Un ancien câble de conversion-FC-vers-LC avec noyau G657A1 est l'actif de connexion croisée-par défaut acheté en gros pour chaque nouvelle baie d'agrégation PON.

Commandes en gros de fournisseurs pour les constructeurs de tableaux et les intégrateurs

Les intégrateurs de systèmes qui construisent des panneaux de brassage précâblés-spécifient le fabricant de câbles duplex LC vers FC OM3 en fonction des performances du rayon de courbure-et des certificats LSZH - et non uniquement du prix unitaire. Le MOQ de commande groupée est de 100 pièces par longueur-SKU, avec une consolidation de longueurs mixtes-sur le même bon de commande prise en charge.

Foire aux questions – Câble de raccordement fibre LC vers FC OM3

Q1 : Pourquoi choisir un câble patch hybride LC-vers-FC OM3 au lieu de deux cavaliers LC-LC et FC-FC ?

R : Un cavalier hybride supprime une paire-accouplement du chemin optique, économisant ainsi environ 0,3 dB de perte d'insertion et un point d'entrée potentiel-de saleté. Avec un budget de liaison multimode 10G serré, cela est important -, c'est pourquoi le câble hybride LC UPC vers FC UPC OM3 est préféré à une chaîne en série-de deux cavaliers plus un adaptateur LC-FC.

Q2 : Que fait réellement la fibre insensible à la courbure G657A1 à un rayon de courbure de 10 mm ?

R : La fibre G652D standard perd environ 1 à 2 dB par tour lorsqu'elle est pliée à 10 mm. La fibre G657A1 maintient cette perte en dessous de 0,1 dB. En termes pratiques, le cordon de brassage G657A1 LC-FC OM3 2.0mm peut être acheminé autour d'un poteau d'angle ou à l'intérieur d'un doigt de câble sans dégradation mesurable du signal -, ce qu'une ancienne construction de fibre ne peut pas faire.

Q3 : La gaine LSZH de 2,0 mm est-elle conçue pour les installations en plénum ou en colonne montante ?

R : LSZH est la norme européenne et internationale à faible-émission de fumée-zéro-halogène (IEC 60332-1 / EN 50575 Cca). Il est accepté pour les parcours généraux intérieurs, de colonnes montantes et de chemins de câbles-, mais n'est PAS équivalent à la classification du plénum OFNP nord-américain-. Si votre projet nécessite spécifiquement OFNP sous NEC, demandez la variante avec gaine OFNP-de ce cavalier duplex LC-FC OM3.

Q4 : Ce câble de raccordement LC UPC vers FC UPC OM3 prendra-t-il en charge Ethernet 10G sur une portée multimode complète de 300 m ?

R : Oui. La fibre optimisée laser OM3 50/125-est conçue pour 10GBASE-SR jusqu'à 300 m. Étant donné que la perte d'insertion inférieure ou égale à 0,3 dB sur ce cordon multimode LC-FC 10G laisse une marge suffisante au niveau de la paire de connecteurs, la portée complète de 300 m est réalisable - à condition que la liaison aval soit également OM3 ou supérieure.

Q5 : Pourquoi spécifier OM3 plutôt que OM1 ou OM2 pour une nouvelle version multimode ?

R : OM1 (62,5/125) atteint un maximum de 33 m pour 10GBASE-SR ; OM2 (50/125) n'atteint que 82 m à 10G. OM3 étend cela à 300 m. Pour toute nouvelle installation compatible 10G-, le cavalier duplex 50/125 OM3 LC-FC est la spécification minimale qui-pére la liaison pour l'avenir. Si votre projet peut évoluer ultérieurement vers 40G ou 100G, consultez notrecomparaison détaillée des performances des fibres multimodes OM3 et OM4pour déterminer si la mise à niveau vers OM4 au moment de l'installation en vaut la peine.

Q6 : Le polissage UPC de ce câble peut-il être remplacé par APC lors d'une commande groupée ?

R : UPC ou APC est un choix de polissage en usine-et ne peut pas être converti sur le terrain. Sur les commandes groupées, nous produisons des variantes LC APC / FC APC en tant que SKU distincts -, mais notez que les extrémités APC-les faces sont vertes-codées de démarrage et sont généralement utilisées en monomode PON/FTTH, et non en multimode OM3. Pour les liaisons multimodes 10G, LC UPC vers FC UPC constitue le couplage correct. Pour une description complète de la façon dont les géométries des faces d'extrémité-des extrémités PC, UPC et APC diffèrent en termes de performances de perte de réflexion, reportez-vous à notreGuide de type polonais de connecteur de fibre couvrant les spécifications PC vs UPC vs APC.

Q7 : Quel est le MOQ groupé et le délai de livraison typique pour une commande fournisseur LC-FC OM3 duplex ?

R : MOQ est de 100 pièces par longueur -SKU pour les configurations en stock. Le délai de livraison est de 3 à 5 jours ouvrables pour les assemblages aquatiques LSZH 2,0 mm standard, et de 7 à 12 jours ouvrables pour les lots de cordons de brassage LC à FC OM3 personnalisés en gros de longueur personnalisée-ou de longueur personnalisée-. Des conteneurs de 5 000+ pièces sont proposés par projet.

Q8 : Comment les faces d'extrémité-des extrémités LC UPC et FC UPC doivent-elles être nettoyées avant l'insertion ?

R : Utilisez un nettoyeur de fibres de type bobine-aux deux extrémités avant chaque accouplement. Pour l'inspection sur le terrain, un oscilloscope à fibre vidéo 200 ×/400 × vérifie l'extrémité-face par rapport aux critères de réussite/échec de la norme CEI 61300-3-35. Il est obligatoire de recouvrir le câble LC-FC OM3 insensible aux courbures entre les utilisations : la saleté est la principale cause de défaillance de la marge de liaison sur un assemblage hybride.

Q9 : La virole en zircone de catégorie A est-elle accompagnée d'un rapport de test en usine ?

R : Oui. Chaque unité est constituée à 100 % d'interféromètre-mesuré pour le décalage du sommet, le rayon de courbure et la sous-dépouille des fibres, ainsi que la perte d'insertion-perte/retour-testée à 1 310 nm et 1 550 nm. Des rapports de test individuels numérotés en série-sont disponibles sur les commandes groupées en gros LC-FC OM3 duplex sans frais supplémentaires.

Q10 : La longueur du câble peut-elle être personnalisée pour un projet spécifique ?

R : Des longueurs personnalisées de 0,5 m à 300 m sont fabriquées sur commande. Pour les commandes groupées qui mélangent des longueurs (0,5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) sur le même bon de commande, le fournisseur de câbles de raccordement duplex LC UPC à FC UPC OM3 peut regrouper toutes les coupes en une seule expédition afin de réduire le fret.

Q11 : Ce câble est-il adapté à une utilisation en extérieur directement-enterrée ?

R : Non. La construction à tampon étanche LSZH de 2,0 mm-est conçue pour les applications intérieures/dans-bâtiments. Pour les passages d'enfouissement direct en extérieur-, vous avez besoin d'un câble extérieur blindé ou rempli de gel-terminé sur un ODF, et ce cavalier intérieur branché sur le côté patch ODF.

Q12 : Quelles limites d’environnement d’exploitation dois-je respecter ?

R : La température de fonctionnement est de −20 degrés à +70 degrés, et celle de stockage de −40 degrés à +80 degrés. Cela couvre les centres de données-intérieurs, les salles de télécommunications-et les environnements de diffusion conditionnés. Pour les abris extérieurs plus froids et non chauffés, spécifiez la variante de température industrielle-au lieu de ce câble de raccordement LC-FC OM3 LSZH.
