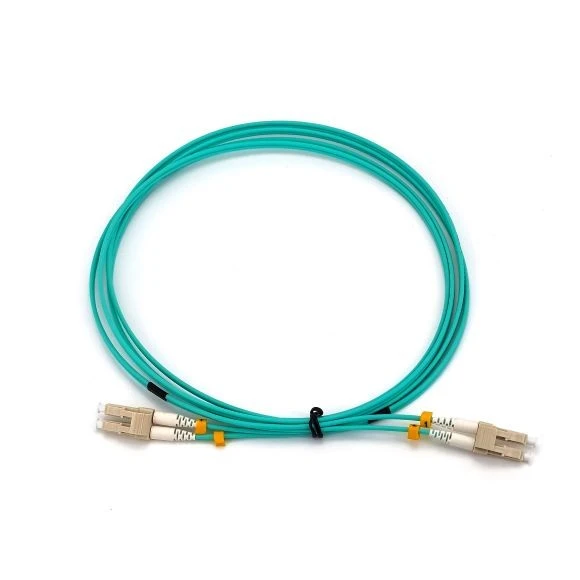

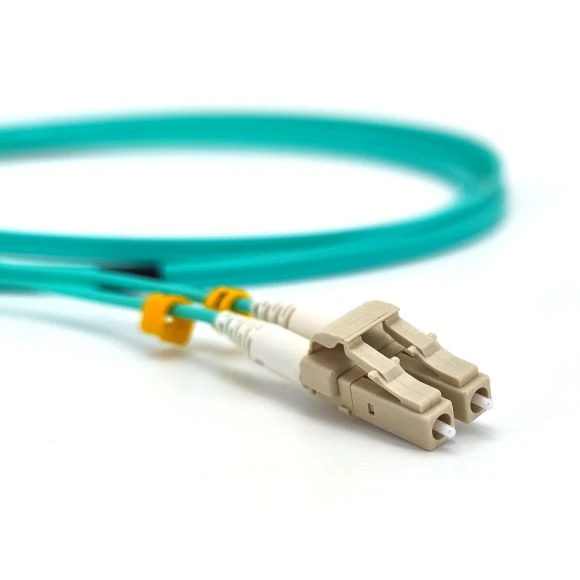

Qu'est-ce qu'un câble de brassage LC LC ?
Le câble de raccordement à fibre optique LC UPC vers LC UPC est composé d'un câble de raccordement à fibre optique livré avec une gaine LSZH et est pré-terminé avec les connecteurs à fibre optique LC UPC aux deux extrémités. Le connecteur à fibre optique de type UPC LC minimisera le niveau de perte d'insertion avec sa finition de surface polie.
Nos câbles sont inspectés optiquement à 100 % et testés pour la perte d'insertion.
spécification
|
Type de connecteur |
LC |
|
Type de polissage |
CUP |
| Type de fibre | LSZH Duplex |
| Mode Fibre | Mode multiple |
|
Perte d'insertion (dB) |
Inférieur ou égal à 0.20 |
| Perte de réflexion (dB) | UPC Supérieur ou égal à 50, APC Supérieur ou égal à 65 |
|
Température d'installation (degré) |
-20 à 70 |
|
Température de stockage (degré) |
-40 à +85 |
Qu'est-ce que le câble à fibre optique OM3 ?
La fibre OM3 est une sorte de fibre multimode optimisée pour le laser. Ce type de fibre utilise une source de lumière laser VCSEL de 850 nm, le diamètre du noyau est de 50 μm et la gaine extérieure est bleu aqua. Il est généralement utilisé dans l'environnement de câblage des centres de données et prend en charge 10G ou même une transmission Ethernet haut débit 40/100G.
Types de câbles à fibres optiques
| Type de fibre | Diamètre du noyau (µm) | Couleur de la veste | Longueur d'onde | Bande passante trop remplie (@850 nm) | Bande passante effective (@850 nm) | |
|---|---|---|---|---|---|---|
| Multimode | OM1 | 62.5 | Orange | 850 nm 1300 nm |
500 MHz | – |
| OM2 | 50 | Orange | 850 nm 1300 nm |
200 MHz | – | |
| OM3 | 50 | Aqua | 850 nm 1300 nm |
1500MHz | 2000MHz | |
| OM4 | 50 | Aqua | 850 nm 1300 nm |
3500MHz | 47 000 MHz | |
| OM5 | 50 | Vert citron | 850 nm 953 nm 1300 nm |
3500MHz | 47 000 MHz | |
| Monomode | OS1/OS2 | 8.3 ou 9 | Jaune | 1310 nm 1550 nm |
– | – |
Vitesses et longueurs des câbles à fibre optique
| Type de fibre | Ethernet rapide 10/100 | Gigabit GbE 10 | Gigabit 10GbE | 40 Gigabits 40GbE | 100 Gigabits 100GbE | 400 Gigabits 400GbE | SWDM4 40 Gbit/s | SWDM4 100 Gbit/s |
|---|---|---|---|---|---|---|---|---|
| OM1 | 2000m | 275m | 33m | – | – | – | – | – |
| OM2 | 2000m | 550m | 82m | – | – | – | – | – |
| OM3 | 2000m | 800m | 300m | 100m | 100m | 70m | 240m | 75m |
| OM4 | 2000m | 1100m | 400m | 150m | 150m | 100m | 350m | 100m |
| OM5 | 2000m | 1100m | 400m | 150m | 150m | 150m | 440m | 150m |
| OS1/OS2 | 40km | 100 km | 40km | 40km | 40km | 10km | – | – |
