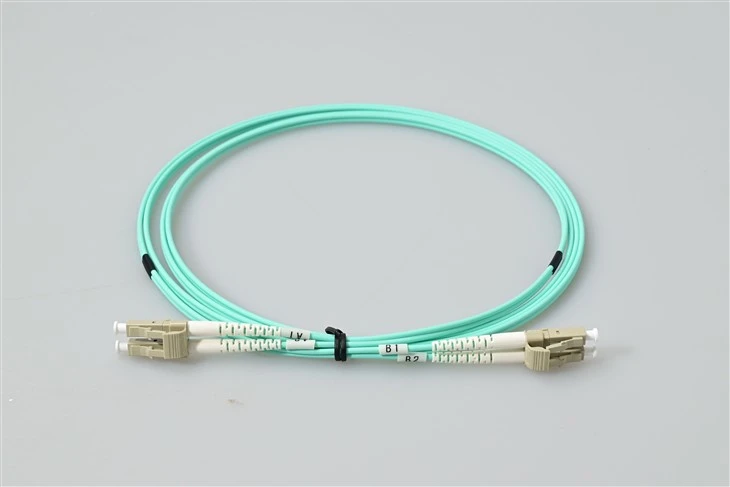

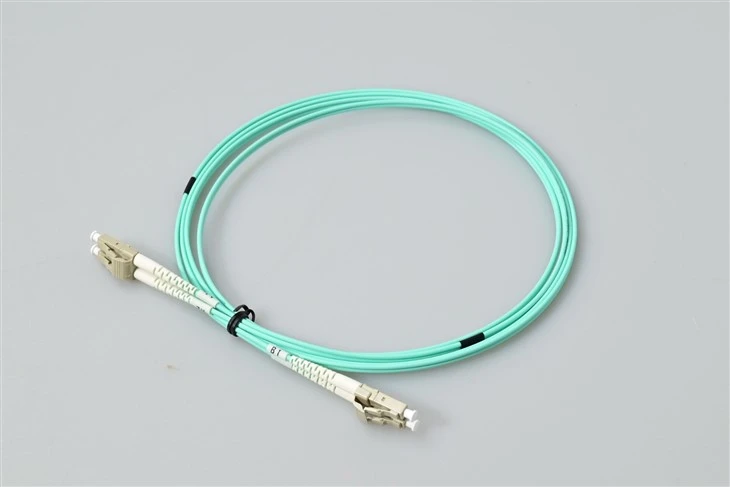

Qu'est-ce qu'un câble de brassage LC LC ?
LC-Câble de raccordement fibre LCavec deux connecteurs fibre LC terminés aux deux extrémités, c'est le type de câble à fibre optique le plus couramment utilisé dans l'industrie. Comparés à d'autres câbles à fibre optique courants, les câbles à fibre LC offrent une haute densité et des performances fiables dans la plupart des applications.
Nos câbles sont inspectés optiquement à 100 % et testés pour la perte d'insertion.
Spécification
| Type de connecteur | LC UPC à LC UPC | Mode fibre | Om3 50/125 μm |
| Qualité des fibres | G657A/G652D | Longueur d'onde | 1310/1550nm |
| Perte d'insertion | Inférieur ou égal à 0,3dB | Perte de retour | Supérieur ou égal à 50dB |
| Min. Rayon de courbure (noyau de fibre) | 10mm | Min. Rayon de courbure (câble à fibre) | 10/5D (Dynamique/Statique) |
| Nombre de fibres | Duplex | Gaine de câble | LSZH |
| Température de fonctionnement | -20 ~ 70 degrés | Température de stockage | -40 ~ 80 degrés |
Les méthodes de classification des câbles optiques
Le câble à fibre optique est une ligne de communication qui utilise des fibres optiques répondant aux exigences de performances optiques comme support de transmission pour réaliser la transmission du signal optique. Il se compose de composants tels que l'âme du câble, les éléments de renforcement et la gaine, et peut également inclure des éléments supplémentaires tels que des couches imperméables, des couches tampons, des couches d'isolation et des couches d'armure, selon les besoins.
Les méthodes de classification des câbles optiques comprennent principalement les suivantes :
Par support de transmission : classés en câbles à fibre optique monomode-et en câbles à fibre optique multimode.
Selon la structure de l'âme du câble : il est divisé en câble optique toronné, câble optique squelettique, câble optique à tube central, câble optique en ruban et câble optique plat.
Composants renforcés : classés en câbles optiques non-métalliques, câbles optiques standard et câbles optiques à composants renforcés.
Par méthode d'installation : divisé en câble optique gainable, câble optique aérien, câble optique direct-enfoui et câble optique sous-marin.
En fonction de l'environnement d'utilisation, ils sont classés en câbles optiques intérieurs et câbles optiques extérieurs.
Applications
Cavaliers fibre OM3 LC avec noyau 50/125 micronssont conçus pour les connexions Ethernet 10 Gigabit à courte portée-dans les salles de serveurs. Le câble duplex multimode à gaine aquatique-prend en charge une bande passante modale effective de 2 000 MHz·km à 850 nm, permettant une connectivité fiable de rack-à-rack pour les déploiements à grande échelle.
Ce cordon de brassage multimode LC de 10 Gb-offre un débit constant pour les réseaux de stockage Fibre Channel. Les ingénieurs réseau qui choisissent les câbles de raccordement fibre OM3 pour l'infrastructure SAN bénéficient d'une portée de 300 -mètres à 10 GbE, réduisant ainsi le besoin de régénération du signal dans les installations de taille moyenne.
Les installations nécessitant un câblage de base multimode entre les étages s'appuient sur des câbles-insensibles aux courbures LC-à-LC OM3 pour parcourir les chemins de conduits étroits. La gaine extérieure LSZH répond aux codes de sécurité incendie pour les installations de plénum et de colonnes montantes dans les bâtiments commerciaux.
Les environnements de production vidéo transmettant du 3G-SDI ou du 12G-SDI non compressé sur fibre bénéficient de la faible perte d'insertion de ce cavalier LC OM3 duplex. Les ingénieurs de diffusion commandent souvent des câbles multimodes-aqua pour le raccordement entre les routeurs SDI et les unités de contrôle des caméras.
Les équipes informatiques du secteur de la santé déployant des systèmes PACS et des équipements d'imagerie diagnostique choisissent la fibre duplex OM3 LC pour son immunité aux interférences électromagnétiques et sa marge de bande passante. Les performances optiques-testées en usine de chaque câble garantissent la conformité aux exigences strictes de disponibilité du réseau hospitalier.
FAQ
Q1 : Quelle distance de transmission un câble multimode LC vers LC OM3 prend-il en charge à 10 GbE ?
R : Le câble fibre optique duplex OM3 50/125 prend en charge 10 Gigabit Ethernet jusqu'à 300 mètres. Pour des trajets plus longs dans le même bâtiment, envisagez de passer àAlternatives à la fibre OM4 ou monomode.
Q2 : Puis-je utiliser ce cordon de brassage multimode aqua avec des émetteurs-récepteurs 40GbE QSFP+ ?
R : Oui. Lorsqu'il est associé à des modules 40GBASE-SR4 QSFP+, le cavalier fibre OM3 LC prend en charge la transmission parallèle jusqu'à 100 mètres. Assurez-vous que votre câble épanoui ouMTP-à-exploiter LCcorrespond à la configuration de polarité.
Q3 : La gaine LSZH de ce câble est-elle adaptée aux espaces plénum ?
R : Les gaines de câbles LSZH (Low Smoke Zero Halogen) réduisent les émissions de fumées toxiques pendant la combustion. Pour les installations de plénum de traitement d'air-régulées par des codes de prévention des incendies stricts, confirmez que les réglementations locales acceptent les câbles de raccordement à fibre multimode OM3 classés LSZH-.
Q4 : Comment le rayon de courbure minimum de 10 mm protège-t-il mon réseau ?
R : Le cœur de fibre G657A1 insensible aux courbures tolère un routage plus serré sans dégradation du signal. Les installateurs travaillant avec des panneaux de brassage LC haute-densité dans des racks de serveurs confinés s'appuient sur cette flexibilité pour maintenir l'intégrité des liaisons.
Q5 : Quelle est la spécification typique de perte d’insertion pour ce câble LC OM3 duplex ?
R : Chaque extrémité du connecteur est testée pour une perte d'insertion inférieure ou égale à 0,3 dB. Une perte moindre se traduit par un budget de puissance optique plus important, ce qui est essentiel lors de la mise en cascade de plusieurs points de brassage dans un système de câblage structuré.
Q6 : Des longueurs personnalisées sont-elles disponibles pour les commandes groupées de centres de données ?
R : Oui. Les services de cordons de brassage de fibre OEM incluent des longueurs de câble, un étiquetage et un emballage personnalisés. Contactez l'équipe commerciale pour connaître les tarifs de gros des câbles multimodes LC-à-LC pour les commandes supérieures à 100 pièces.
Q7 : Quel code couleur identifie la fibre multimode OM3 ?
R : La convention industrielle utilise une gaine turquoise (bleu clair-vert) pour les câbles à fibre optique OM3 50/125. Ce code couleur aide les techniciens à distinguer les liaisons multimodes du câblage jaune monomode ou orange OM1/OM2 lors de l'installation.
Q8 : Ce câble patch prend-il en charge les applications 25GbE ?
R : La fibre OM3 est conçue pour 25GBASE-SR jusqu'à environ 70 mètres. Pour une portée complète de 100 mètres 25GbE,Câbles LC duplex multimode OM4offrent une marge de bande passante modale supplémentaire.
