Présentation du produit

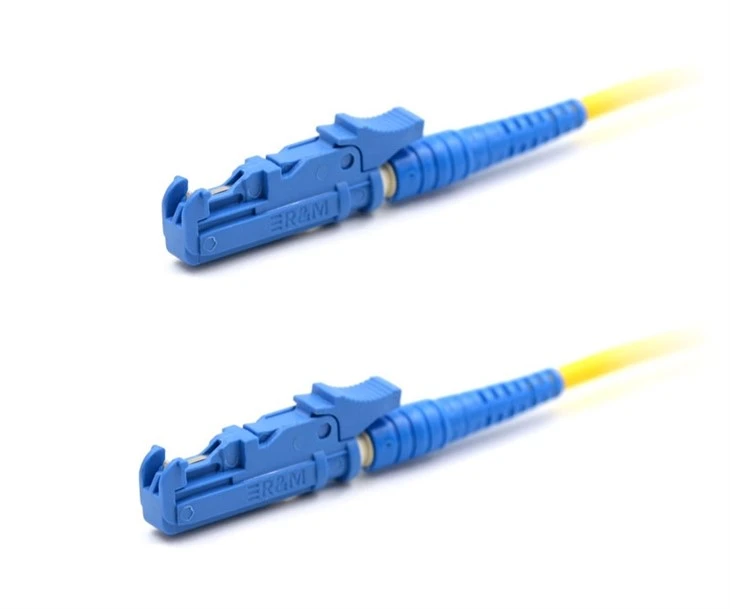

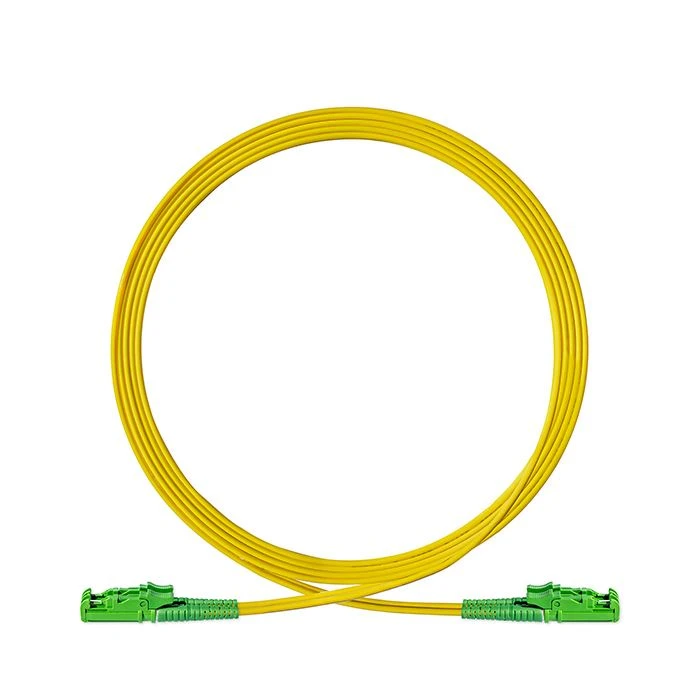

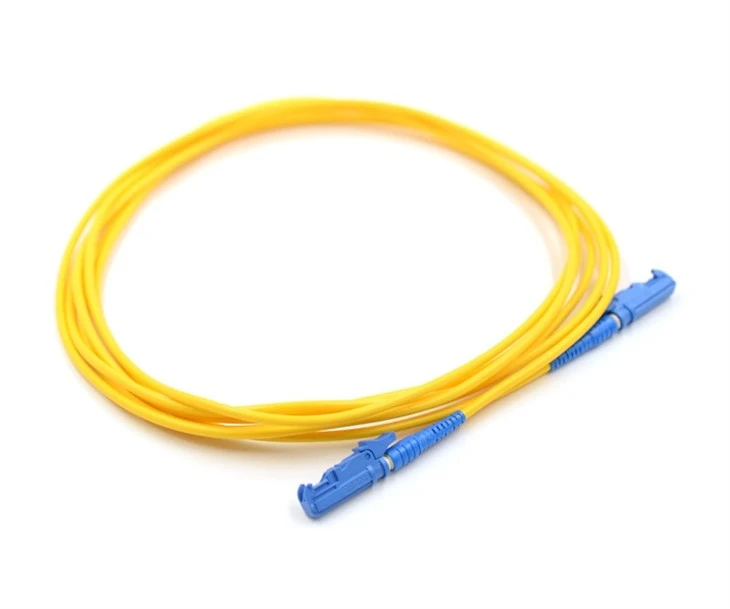

Fibre optique E2000fils de cavalierest un bref câble à fibre optique doté de connecteurs aux deux extrémités. Ce câble est utilisé pour relier deux gadgets ou composants réseau, tels qu'un routeur et un commutateur ou un panneau de brassage et un émetteur-récepteur. Les cordons de brassage sont disponibles en différentes longueurs et types de fibres, tels que les fibres monomodes ou multimodes, et les connecteurs peuvent être de différents types, notamment SC, ST, LC et MTP/MPO. En utilisant ces cordons, il est possible d'établir et de supprimer des connexions entre les composants du réseau rapidement et sans avoir recours à un câblage complexe.

spécification

Connecteur A	E2000	Connecteur B	E2000
Mode fibre	9/125 μm	Nombre de fibres	Simplexe
Qualité des fibres	G.652D/G.657A2	Rayon de courbure minimum	30 millimètres
Type polonais	CUP/APC	Diamètre du câble	2.0MM
Gaine de câble	PVC/LSZH	Couleur de la veste	Jaune
Longueur d'onde	1 310 nm/1 550 nm	Durabilité	>1000 fois
Perte d'insertion	Inférieur ou égal à 0,25 dB	Interchangeabilité	Inférieur ou égal à 0,2 dB
Perte de retour	Supérieur ou égal à 55 dB	Vibration	Inférieur ou égal à 0,2 dB
Température de fonctionnement	-40~85 degrés	Température de stockage	-40~85 degrés

Fonctionnalité

Faible perte d'insertion et de retour :Les cordons de brassage à fibre optique ont une faible perte d'insertion et de retour, ce qui signifie qu'ils sont très efficaces pour transmettre des données sur de longues distances avec un minimum de bruit et d'atténuation du signal.

Bande passante élevée:Les cordons de brassage à fibre optique ont des capacités de bande passante élevées, ce qui les rend idéaux pour les applications de transmission de données à haut débit qui nécessitent une grande capacité de transfert de données.

Large gamme d'applications :Les cordons de brassage à fibre optique sont utilisés dans un large éventail d'applications, telles que les centres de données, les télécommunications, les équipements médicaux, l'armée, l'aérospatiale et l'automatisation industrielle.

La flexibilité:Les cordons de brassage à fibre optique sont très flexibles, ce qui signifie qu'ils peuvent être facilement installés dans des espaces restreints où les câbles en cuivre traditionnels ne pourraient pas rentrer.

Durabilité:Les cordons de brassage à fibre optique sont très durables et peuvent fonctionner dans des environnements difficiles, notamment à des températures élevées, à l'humidité et à l'exposition à des produits chimiques.

Installation facile:Les connecteurs des cordons de brassage à fibre optique sont plug-and-play, ce qui signifie qu'ils peuvent être facilement connectés à d'autres appareils sans avoir besoin d'outils ou d'équipements spéciaux.

Rentable:Les cordons de brassage à fibre optique sont économiques et offrent un coût total de possession inférieur à celui des câbles en cuivre, en particulier sur de longues distances.

Application

CATV, équipement de test de métro ;
Réseaux de télécommunications;
Réseaux locaux (LAN);
Réseaux étendus (WAN);
Installations sur site ;
Réseaux de traitement de données ;
Terminaison des appareils actifs vidéo et militaires.

FTTX

Contrôle de qualité

Cinq tests pour garantir la qualité du cordon de brassage fibre

La qualité des cordons de brassage fibre affecte l’ensemble de la liaison fibre optique. Chaque cordon de raccordement en fibre doit être strictement testé avant de quitter l'usine. Alors, quels tests un fabricant de cordons de brassage à fibres effectuera-t-il pour garantir la haute qualité des cordons de brassage ?

Afin de garantir la qualité des cordons de brassage optiques, les cinq types de tests d'inspection suivants sont généralement effectués avant de quitter l'usine.

Détection de perte d'insertion/perte de retour de cordon de brassage de fibre

La perte d'insertion et la perte de retour sont des paramètres clés qui affectent les cordons de brassage optiques. La norme TIA stipule clairement que la perte d'insertion maximale du cordon de brassage optique est de 0,75 dB (c'est-à-dire la valeur maximale acceptable).

Pour la plupart des câbles de brassage à fibre optique disponibles sur le marché, la plage normale de perte d'insertion se situe entre {{0}},3 dB et 0,5 dB, et la plage de certaines faibles pertes d'insertion se situe entre {{6 }},15dB et 0,2dB. Les valeurs de perte de réflexion sont exprimées en dB et sont généralement négatives, donc des valeurs plus élevées sont meilleures, et les spécifications typiques vont de -15 à -60 dB.

Selon les normes de l'industrie, la perte de réflexion des connecteurs à fibre optique polis Ultra PC doit être supérieure à 50 dB, et la perte de réflexion du polissage biseauté est généralement supérieure à 60 dB. Le type de PC doit être supérieur à 40 dB. Pour la fibre multimode, les valeurs RL typiques se situent entre 20 et 40 dB.

Les indicateurs des cavaliers généraux de qualité opérateur sont que la perte d'insertion est inférieure à 0,3 dB et la perte de retour est supérieure à 45 dB.

Inspection de la face de l'extrémité du cordon de brassage à fibres optiques

Le nettoyage de la face d'extrémité du connecteur de fibre optique affecte directement ses performances. Par exemple, les rayures, les piqûres, les fissures, la pollution par la poussière, etc. sur la face d'extrémité de la fibre optique entraîneront la perte du signal de connexion, entraînant une mauvaise insertion et une mauvaise perte de retour.

Inspection par interféromètre 3D des cordons de raccordement à fibres

Les tests d'interféromètre 3D visent principalement à tester la géométrie de la face d'extrémité de la fibre, et les paramètres incluent le rayon de courbure, le décalage des sommets, la hauteur de la fibre, etc. La face d'extrémité du cordon de brassage en fibre doit être meulée pour former une surface sphérique, mais les produits fabriqués par le processus de production lui-même ne peuvent pas être parfaits.

Quelles sont les valeurs appropriées pour le rayon de courbure, le décalage des sommets et la hauteur des fibres ?

Par conséquent, la forme de la face d'extrémité est spécifiée dans la norme technique, qui comprend le rayon de courbure ROC, le décalage des sommets et la hauteur des fibres.

Selon les normes techniques de l'organisation CEI, la valeur de référence du rayon de courbure ROC est que le connecteur de type PC est de 10 à 25 mm et que le connecteur de type APC est de 5 à 15 mm. Le décalage du sommet fait référence au décalage entre le sommet de la surface courbe et l'axe de la fibre. Si le décalage des sommets est trop important, la déformation de la face d'extrémité est suffisante pour provoquer un contact physique entre les fibres. Par conséquent, la norme technique exige que le décalage du sommet du cavalier de fibre soit inférieur ou égal à 50 μm.

La hauteur de la fibre fait référence à la hauteur de la face d'extrémité de la fibre par rapport à la face d'extrémité de la virole. La face d'extrémité de la fibre peut faire saillie au-dessus de la face d'extrémité de la ferrule, ou peut être en retrait au-dessous de la face d'extrémité de la ferrule. La plage de hauteurs de fibre optique spécifiée dans la norme technique est de -250~+250 nm.

Test de performances mécaniques des cordons de brassage à fibres

Par exemple, testez la traction, testez le cordon de brassage optique sous une force de traction spécifiée pour vérifier l'atténuation de la fibre et le facteur de sécurité de contrainte d'allongement de la fibre.
