Pourquoi une répartition déséquilibrée est logique pour les projets FTTH ruraux

La conception a fonctionné. Ce n’était tout simplement pas le moyen le plus efficace de connecter 32 foyers aussi dispersés.

Cette conversation est assez typique de ce que nous voyons avecFTTH ruralprojets. Le défi n'est pas la faisabilité technique-c'est l'économie. Et une fois que vous commencez à optimiser le coût par logement dans les zones à faible densité-, vous finissez par vous pencher sérieusement sur une répartition déséquilibrée.

Alors, que se passe-t-il réellement ici ? Le problème réside dans une inadéquation fondamentale entre le fonctionnement de l’architecture PON traditionnelle et la répartition physique des abonnés ruraux.

Dans un quartier dense, vous pourriez avoir 64 maisons dans un rayon de 500 mètres autour d’une armoire répartitrice. Vous installez un répartiteur 1:64, acheminez des câbles de dérivation courts vers chaque maison et l'économie fonctionne à merveille. Le coût du répartiteur est réparti entre 64 abonnés. Les parcours de câbles sont courts. Tout le monde est content.

Imaginez maintenant une route rurale. Vous avez peut-être 30 maisons réparties le long de 20 kilomètres de route. Certains sont regroupés en groupes de 4 à 6 près des carrefours. D'autres sont assis seuls sur des parcelles de 40 acres. Si vous essayez de les desservir avec un répartiteur centralisé, vous acheminez des brins de fibre individuels sur des kilomètres pour atteindre les maisons situées à l'extrémité de votre zone de desserte.

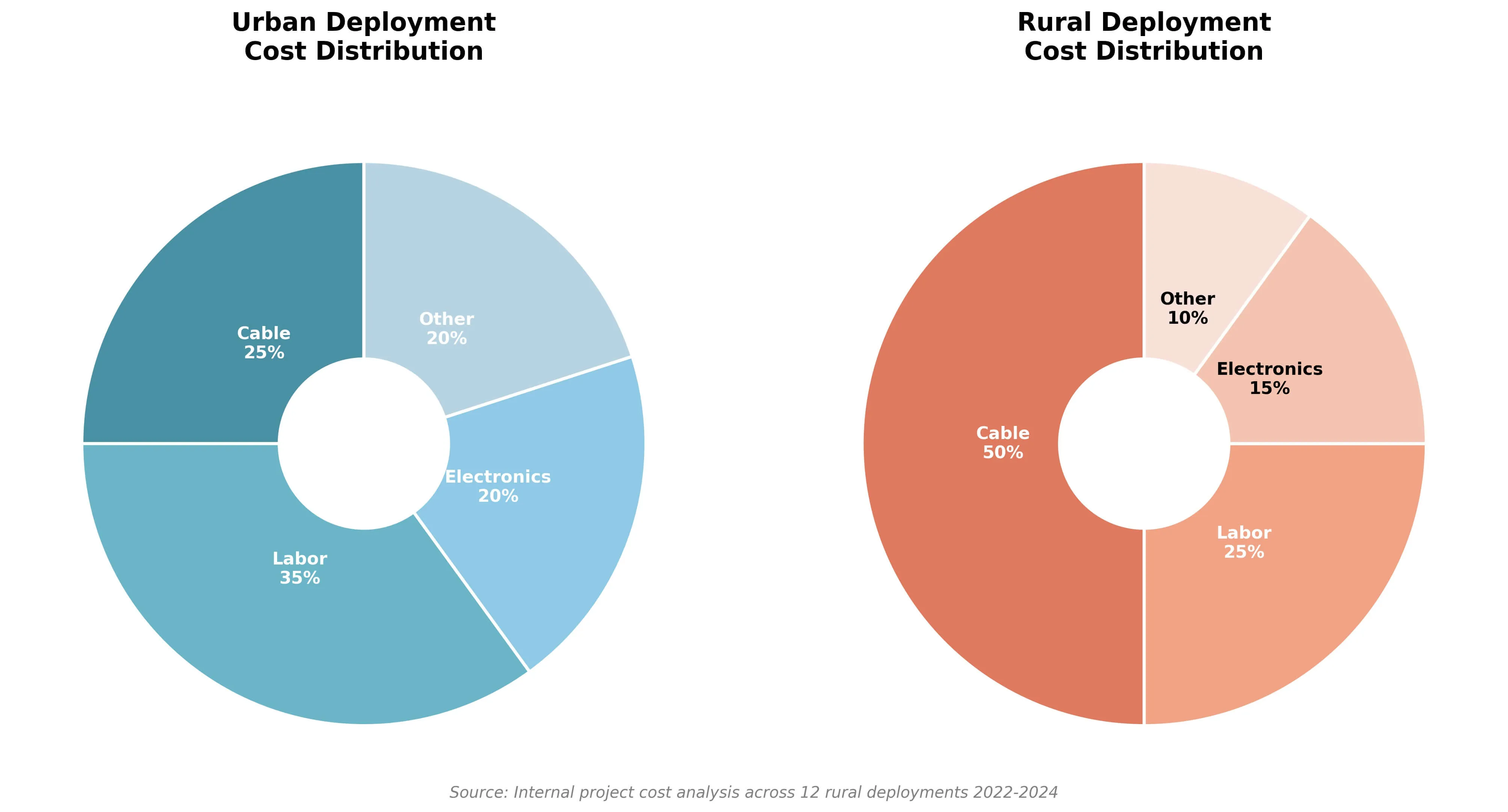

Voici où va réellement l’argent dans une construction rurale typique :

Remarquez que les coûts de main-d'œuvre restent relativement stables entre les deux scénarios, mais que les coûts du câble explosent dans les zones rurales. C'est votre point de levier. Lorsque le câble représente la moitié du coût de votre projet au lieu d'un quart, chaque décision de conception qui ajoute de la longueur de fibre pèse lourdement sur votre budget. Et les conceptions traditionnelles de répartiteurs équilibrés ajoutent beaucoup de fibres inutiles dans les scénarios ruraux.

L'approche alternative-et c'est ce que nous avons recommandé au FAI du Montana-utilise ce que l'on appelle le fractionnement déséquilibré ou asymétrique. Le concept n'est pas nouveau. Les ingénieurs en télécommunications utilisent des prises optiques depuis des décennies dans la distribution de télévision par câble. Mais cela gagne du terrain pourFTTH ruralcar il résout directement le problème du coût de la fibre-.

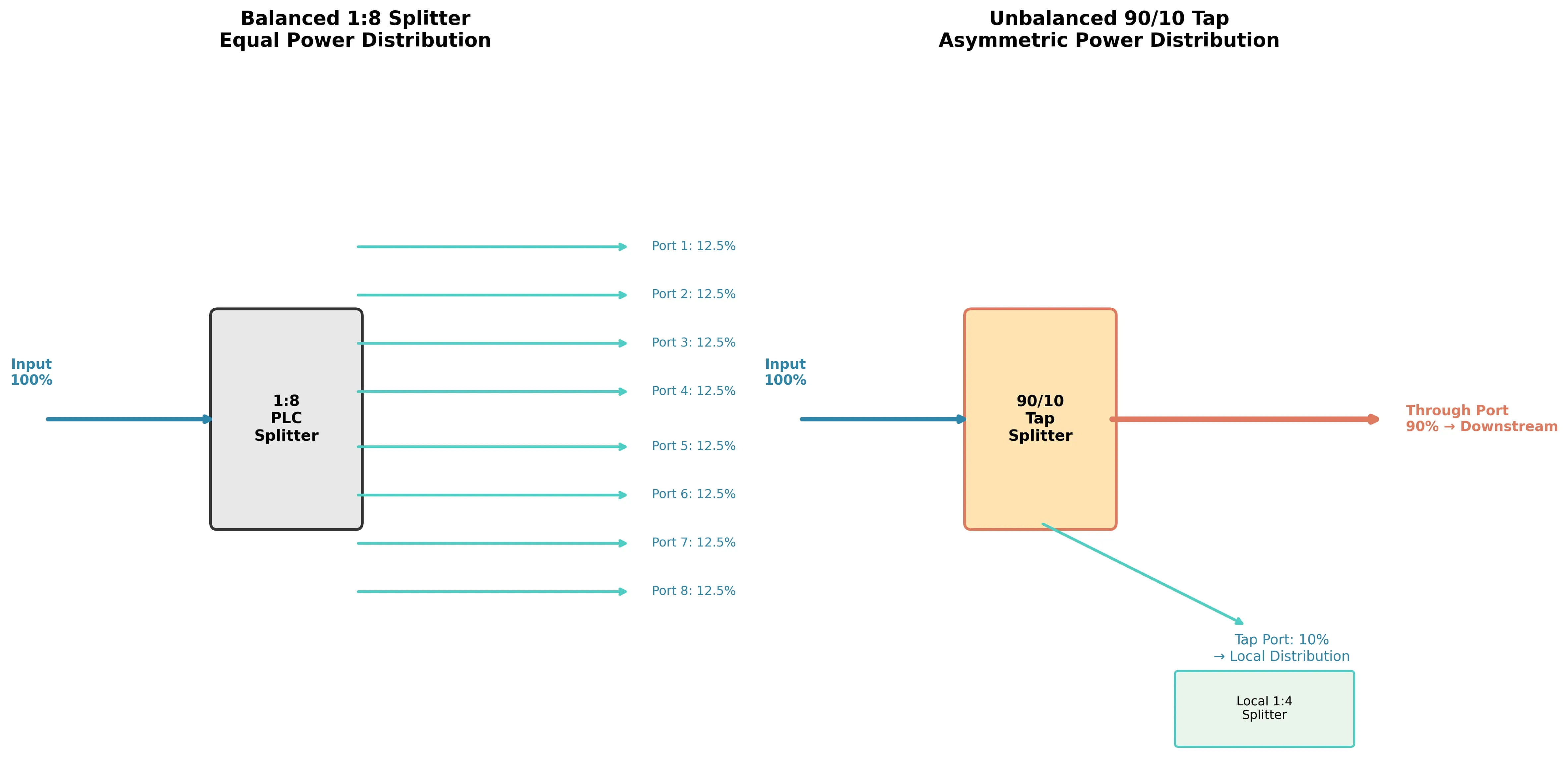

Une introduction technique rapide si vous êtes moins familier avec les types de séparateurs :

StandardRépartiteur PLCLes configurations divisent la puissance optique entrante de manière égale entre toutes les sorties. Un répartiteur 1:8 envoie 12,5 % de la lumière à chacun de ses huit ports de sortie. Un répartiteur 1:32 divise la puissance en 32 portions égales. Ces répartiteurs équilibrés fonctionnent très bien lorsque vous devez desservir un groupe d'abonnés à partir d'un seul emplacement.

Les répartiteurs déséquilibrés font quelque chose de différent. Au lieu d'une division égale, ils divisent le pouvoir selon un rapport conçu-, par exemple 90/10 ou 70/30. La plus grande partie continue le long de la fibre principale pour desservir les emplacements en aval. La plus petite partie est destinée à servir les abonnés à ce moment précis.

Pourquoi est-ce important pour les réseaux ruraux ? Parce que vous pouvez-chaîner plusieurs dérivations asymétriques le long d'une seule fibre principale, en extrayant juste assez d'énergie à chaque emplacement pour desservir les foyers locaux tout en préservant le budget optique pour les emplacements situés plus loin.

Une note de nos ingénieurs seniors sur la sélection du rapport de taraudage :

Lorsque nous décidons entre 90/10 et 70/30, nous ne nous contentons pas de regarder les valeurs d'atténuation dans une feuille de calcul. Il y a un facteur pratique qui est constamment négligé :marge de maintenance future.

Voici notre règle générale. Si un cluster ne compte actuellement que trois maisons, mais qu'il y a des terrains vacants à proximité, nous recommandons généralement un taux d'exploitation légèrement plus élevé que celui requis par les calculs stricts -, par exemple 80/20 au lieu de 90/10. La raison ? Dans les zones rurales, envoyer une équipe pour réassembler une prise réseau coûte bien plus cher que la puissance optique que vous avez économisée en optant pour le minimum. Nous préférons sacrifier dès le départ 1 dB de marge en aval plutôt que de perdre la possibilité d’ajouter des abonnés plus tard sans refonte majeure. Construisez dès maintenant la salle « plug and play » ; vous vous remercierez dans deux ans lorsqu'une nouvelle maison sera construite plus loin.

Voyons comment cela fonctionne réellement sur le terrain. Prenez ce projet du Montana dont nous avons parlé. Après avoir examiné leur conception originale, nous les avons aidés à modéliser une alternative en utilisant une architecture de robinets distribués.

La conception originale prévoyait un câble de distribution de 48 -fibres parcourant l'intégralité du parcours de 18 km, les fibres se détachant à différents points pour atteindre les clusters d'abonnés. Nombre total de kilomètres de fibre dans la conception : environ 380.

L'approche révisée utilisait un tronc à 2 -fibres (principal et de secours) avec des points de dérivation sur chaque cluster d'abonnés. Au premier cluster-à environ 3 kilomètres de la tête de réseau-une prise 90/10 détourne 10 % de la puissance optique vers un petitBoîte FDB/FATabritant un répartiteur équilibré 1:8. Cela dessert 6 maisons à proximité. Les 90 % restants continuent leur route vers le tronc.

Au kilomètre 7, un autre robinet (celui-ci 85/15) dessert un ensemble de 8 logements. Au kilomètre 12, un robinet 80/20 dessert 10 logements. Et ainsi de suite jusqu'à ce que le cluster final reçoive la puissance optique restant-toujours bien dans le budget de puissance GPON pour un bon fonctionnement de l'ONT.

Estimations des coûts du câble basées sur les prix de la fibre en gros pour 2024 ; les coûts réels varient selon le fournisseur, le type de câble et le volume de commande.

Lela réduction des fibres s'est élevée à environ 65 %. Même en tenant compte des unités de robinetterie et des boîtiers supplémentaires à chaque point du cluster, les économies nettes de matériaux ont dépassé 40 000 $ sur ce parcours de 18 kilomètres.

Pour ce FAI, ces 40 000 $ économisés sur le câble signifiaient qu'il pouvait étendre sa portée fibre optique à deux petites communautés supplémentaires qui étaient auparavant jugées « irréalisables » dans le cadre du budget de la subvention. C'est le véritable gain-non seulement d'économiser de l'argent, mais aussi d'élargir ce qui est réellement possible dans le cadre d'une enveloppe de financement fixe.

Le FAI a avancé avec la conception déséquilibrée. Nous avons fourni leRépartiteurs CPLet j'ai travaillé avec eux sur la sélection du rapport de prise pour chaque nœud.

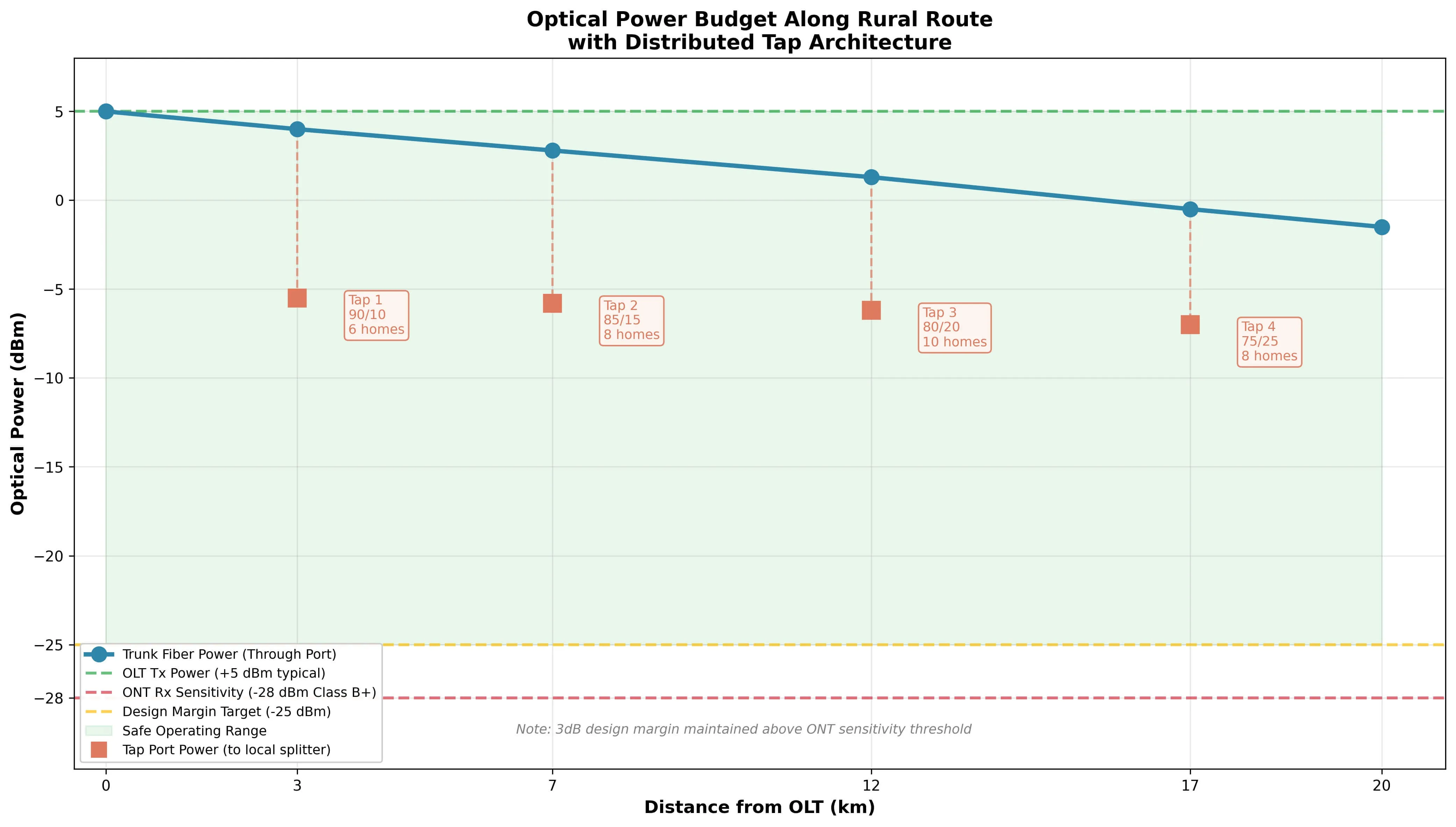

Vous ne pouvez pas simplement enchaîner des branchements le long d'une fibre sans comprendre ce qui arrive à votre budget de puissance optique. C'est là que les déploiements ruraux deviennent techniquement intéressants-et que certains planificateurs de réseau rencontrent des difficultés.

Chaque composant d'un PON introduit une perte. La fibre elle-même atténue le signal d'environ 0,35 dB par kilomètre à une longueur d'onde de 1 310 nm. Les connecteurs ajoutent 0,3 à 0,5 dB chacun. Les épissures contribuent de 0,1 à 0,2 dB. Et les séparateurs introduisent des pertes en fonction de leur configuration.

Pour les répartiteurs symétriques, le calcul est simple : un répartiteur 1:8 introduit environ 10,5 dB de perte, quel que soit le port de sortie que vous mesurez. Tous les ports voient le même niveau de puissance.

Les robinets déséquilibrés se comportent différemment. Le port de passage (qui transporte la puissance vers les prises en aval) connaît une perte relativement faible -généralement de 0,5 à 2,5 dB en fonction du rapport de division. Le port de dérivation (desservant les abonnés locaux) connaît une perte plus élevée correspondant à sa plus petite allocation de puissance.

Le tableau ci-dessous montre les valeurs typiques de perte d'insertion pour les rapports de prises courants. Il s'agit de chiffres représentatifs-à vérifier toujours par rapport aux spécifications du fabricant pour les composants réels que vous déployez.

Source : Compilé à partir des fiches techniques de plusieurs fabricants de répartiteurs PLC, notamment Corning, CommScope et divers fournisseurs OEM. Les valeurs représentent les performances typiques à 1 310/1 550 nm ; les spécifications réelles varient selon le fabricant.

Un système GPON standard fournit environ 28 dB de budget optique entre l'émetteur OLT et le récepteur ONT. XGS-PON offre 29-35 dB selon la classe de l'émetteur-récepteur. Votre travail consiste à vous assurer que chaque abonné-, y compris celui qui se trouve à la toute fin de votre chaîne de distribution, reçoit un signal adéquat dans les limites de ce budget.

Un avertissement de nos équipes terrain :

De nombreux planificateurs calculent ce budget de 28 dB jusqu'à la dernière décimale, en réduisant chaque kilomètre possible de la liaison. Mais dans des endroits comme le Montana ou le nord de la Scandinavie, il faut tenir compte des pertes hivernales.

Nous l'avons mesuré nous-mêmes : un froid extrême provoque la contraction des câbles à fibre optique, et les adaptateurs-de moindre qualité peuvent développer de minuscules déplacements physiques qui introduisent une perte supplémentaire de 0,5 à 1 dB par rapport à septembre. Notre règle de conception est simple-lors du calcul de la puissance au dernier ONT d'une chaîne,nous intégrons au moins 3 dB de marge ferme. Si vos calculs montrent -26 dBm chez l'abonné final et que vous dites que c'est bon, vous êtes à une tempête de neige ou à un connecteur vieillissant d'un appel de service. Ne sacrifiez pas la stabilité du lien juste pour appuyer encore une fois.

Les composants physiques comptent tout autant que la conception optique. Chaque point de dérivation nécessite un boîtier qui protège le répartiteur, fournit des points de connexion pour les câbles de dérivation et survit aux conditions météorologiques que votre territoire de service lui impose.

Pour les déploiements ruraux, cela signifie généralement un-extérieurBoîte FDB/FATavec indice de protection IP55 ou supérieur. Le boîtier doit accueillir le répartiteur de robinet ainsi qu'un petit répartiteur équilibré (généralement 1:4 ou 1:8) pour la distribution locale. Le nombre de ports doit correspondre à votre cluster d'abonnés avec de la place pour quelques pièces de rechange. Et les options de montage doivent s'adapter à vos scénarios d'installation réels - montage sur poteau, montage sur toron ou montage mural en fonction de l'emplacement.

Nous avons vu des projets trébucher en spécifiant des pièces jointes qui semblaient adéquates sur le papier mais qui ne fonctionnaient pas sur le terrain. Un boîtier conçu pour 8 branchements d'abonnés n'aide pas si vous ne pouvez pas réellement acheminer et gérer les câbles de branchement proprement. Un boîtier avec des supports muraux-à montage mural-uniquement devient un problème lorsque la moitié de vos emplacements de robinets se trouvent sur des poteaux électriques.

Quand nous fournissonsBoîtes à bornes fibre optiquepour des projets comme celui du Montana, nous nous concentrons sur les -fonctionnalités pratiques sur le terrain-comme le routage interne dédié pour le module de dérivation asymétrique-afin de garantir que le boîtier reste gérable même à mesure que les clusters se développent. Ce qui compte plus que n'importe quel produit spécifique, c'est d'adapter les spécifications du boîtier aux conditions réelles de votre terrain. Une boîte de 50 $ qui ne ferme pas correctement la poussière vous coûtera beaucoup plus cher en transports en camion qu'une boîte de 80 $ qui fait correctement le travail du premier coup.

Une question qui revient constamment : quand la répartition déséquilibrée a-t-elle réellement un sens plutôt que de s'en tenir à une architecture équilibrée traditionnelle ?

La réponse honnête est que cela dépend de la géométrie spécifique de votre itinéraire. Mais certains modèles sont assez cohérents.

L'architecture de distribution distribuée a tendance à s'imposer lorsque la densité d'abonnés tombe en dessous d'environ 15 -20 foyers par itinéraire- kilomètre. À des densités plus élevées, les économies de fibre diminuent car vous êtes déjà relativement proche de la plupart des abonnés, quel que soit l'endroit où vous placez votre répartiteur. À des densités plus faibles-surtout lorsque les maisons sont regroupées en groupes séparés par de longues portions de route vides, les économies s'accumulent rapidement.

La longueur de l’itinéraire compte aussi. Sur les trajets courts de moins de 5 à 8 kilomètres, la complexité de la gestion de plusieurs points de raccordement peut ne pas justifier les économies réalisées sur la fibre. Sur les longs trajets dépassant 15 à 20 kilomètres, vous réalisez souvent des économies substantielles qui compensent facilement les coûts supplémentaires de planification et de composants.

Quand abandonner une architecture déséquilibrée ?-notre point de vue honnête :

Écoutez, nous aimons cette approche et la recommandons souvent. Mais il existe des situations dans lesquelles vous devriez vous en tenir aux conceptions équilibrées traditionnelles au 1:32 ou au 1:64 :

1. Zones de croissance suburbaines « Wildfire ».Si votre itinéraire traverse un terrain qui est sur le point de connaître un développement immobilier important au cours des trois prochaines années, une chaîne de distribution déséquilibrée saturera rapidement. Une expansion ultérieure signifie soit-repenser l'ensemble du budget optique, soit exécuter une infrastructure parallèle. Ni l’un ni l’autre n’est amusant. Dans ces cas, la flexibilité d'une architecture équilibrée-dans laquelle vous pouvez simplement éclairer les ports répartiteurs inutilisés- vaut le coût supplémentaire du câble.

2. Vos équipes de maintenance ne sont pas à l'aise avec l'OTDR-.Le dépannage d’un réseau déséquilibré est véritablement plus difficile qu’une simple répartition 1:32. Le profil de perte ressemble à un escalier sur une trace OTDR, et si vos techniciens de terrain savent seulement comment utiliser un localisateur visuel de défauts à lumière rouge, ils vont avoir du mal. Nous avons vu des opérateurs adopter des conceptions de robinetterie distribuées, puis passer six mois frustrés car chaque appel de service prenait deux fois plus de temps. Si votre équipe n'est pas prête à affronter la courbe d'apprentissage, payez pour la fibre supplémentaire et simplifiez votre maintenance.

QuandSéparateurs équilibrés ou déséquilibrésdevient un appel serré, nous demandons généralement : dans quelle mesure êtes-vous confiant dans vos projections de croissance du nombre d'abonnés et quelle est la compétence de votre équipe sur le terrain ? Si les deux réponses sont « assez solides », le système déséquilibré gagne généralement en termes de coût. Si l’une ou l’autre des réponses est « honnêtement, je ne suis pas sûr », le terme équilibré vous donne plus de marge d’adaptation.

Les tests et la certification des réseaux asymétriques nécessitent un ajustement par rapport aux procédures PON standard. Plusieurs points de partage créent des traces OTDR qui diffèrent des architectures traditionnelles à séparateur unique, et les techniciens doivent comprendre ce qu'ils voient.

Chaque prise apparaît comme un événement de perte discret sur une trace OTDR. La perte du port de passage est relativement faible (inférieure à 2 dB pour la plupart des rapports), tandis que le port de dérivation présente une perte plus importante correspondant à son rapport conçu. Les techniciens peu familiers avec cette architecture interprètent parfois à tort ces pertes attendues comme des défauts.

VIAVI et d'autres fabricants d'équipements de test ont ajouté des modes spécifiques pour caractériser les réseaux de répartiteurs coniques/asymétriques. Selon la documentation technique de VIAVI, leurs produits PON OTDR incluent désormais une « prise en charge des répartiteurs déséquilibrés » spécifiquement pour répondre aux exigences de test des architectures de prises distribuées.

La documentation devient plus critique avec les conceptions de robinets distribués. Chaque enceinte doit être étiquetée avec son rapport de prise et la perte optique cumulée jusqu'à ce point. Lorsqu'un technicien répond à un appel de service deux ans après l'installation, il doit comprendre rapidement les niveaux de puissance attendus à cet endroit sans recalculer l'intégralité du budget à partir de zéro.

Pour les opérateurs de réseaux américains recherchant un financement fédéral,FTTH ruralles projets sont souvent admissibles aux subventions et aux prêts USDA ReConnect. Le programme a investi plus de 5 milliards de dollars depuis 2018 pour apporter le haut débit aux zones rurales mal desservies. Les exigences actuelles imposent une capacité de service symétrique de 100 Mbit/s-tout à fait à la portée des réseaux GPON ou XGS-PON correctement conçus, que vous utilisiez une architecture équilibrée ou déséquilibrée.

La principale contrainte est de démontrer que votre conception fournit réellement un service adéquat à chaque abonné. Vos calculs de budget optique doivent montrer une marge suffisante, même aux endroits les plus éloignés. Une architecture déséquilibrée ne modifie pas les exigences fondamentales en matière de performances - ; elle modifie simplement la manière dont vous allouez la puissance optique pour y répondre efficacement.

Si vous prévoyez unFTTH ruralle déploiement et vos itinéraires montrent les modèles d'abonnés dispersés et groupés typiques des zones agricoles, une répartition déséquilibrée mérite une évaluation sérieuse. La possibilité de réduire les coûts des câbles à fibre optique de 30 à 50 % a un impact direct sur la viabilité du projet, en particulier lorsque l'analyse de rentabilisation est déjà serrée.

Les exigences techniques ne sont pas exotiques. Il faut de la qualitéRépartiteur PLCcomposants avec des spécifications vérifiées pour les configurations équilibrées et asymétriques. Vous avez besoin d'une-évaluation extérieureBoîte FDB/FATboîtiers adaptés à vos scénarios d’installation. Et vous avez besoin d’une ingénierie budgétaire optique minutieuse pour garantir que chaque abonné reçoive un signal adéquat.

Ce qui fait la différence entre des déploiements ruraux réussis et en difficulté, ce n'est généralement pas la technologie ;-il s'agit plutôt de savoir si la conception du réseau tient compte des réalités rurales plutôt que de transplanter les hypothèses urbaines dans un environnement fondamentalement différent.

La première étape la plus précieuse ? Cartographiez les emplacements réels de vos abonnés et la géométrie des itinéraires. Le bon choix d’architecture découle de cette analyse et non de l’application d’un modèle standard. Si vous cartographiez actuellement une route rurale et que les calculs ne correspondent pas, envoyez-nous la géométrie de votre route. Nous pouvons effectuer une analyse comparative rapide des architectures équilibrées et déséquilibrées pour votre projet spécifique-sans aucune condition.Contactez notre équipe-c'est exactement le genre de problème sur lequel nous aimons travailler.

Références

Solutions VIAVI. "Construction de fibres, partie 3 : certification de PON avec une architecture de répartiteur déséquilibré."

Revue ISE. "Solutions FTTH pour les zones rurales."

Développement rural de l'USDA. «Programme de prêts et de subventions ReConnect».

L'Association de la Fibre Optique. «Répartiteurs de fibre optique pour PON».

Avis de non-responsabilité concernant les données

Les pourcentages d'économies de coûts, les spécifications optiques et les exemples de projets représentent les valeurs typiques de l'industrie et des scénarios illustratifs. L'exemple du projet Montana utilise des chiffres représentatifs basés sur des modèles de déploiement rural courants. Les résultats réels dépendent de la géométrie spécifique de l'itinéraire, de la répartition des abonnés, de la sélection des composants et des coûts de main-d'œuvre locale. Les valeurs de perte optique doivent être vérifiées par rapport aux fiches techniques du fabricant pour des composants spécifiques. Chiffres de financement de l’USDA basés sur la documentation officielle du programme fin 2024.
