« Pourquoi mon réseau de campus 10G est-il toujours à la traîne alors que j'utilise la meilleure fibre monomode ? »

C'était le message paniqué d'un intégrateur de systèmes trois jours avant une universitéCampus optique completremettre. Au laboratoire,Mode unique ou multimoderessemble à une simple comparaison de fiche technique. Sur un vrai chantier ? Une histoire différente. Nous avons vu des projets dérailler parce que quelqu'un avait accouplé un connecteur bleu UPC à un adaptateur vert APC. Ou sous-estimé le budget de la liaison ONT. Ou faire exploser le budget sur des émetteurs-récepteurs monomodes pour des courses de 100 mètres qui auraient pu utiliser des optiques multimodes moins chères.

Avec le FTTO devenu la nouvelle norme, la sélection de la fibre est allée bien au-delà du « monomode pour le long, multimode pour le court ». Si votre approche en matière de câblage reste bloquée dans les manuels scolaires-honnêtement, vous risquez de poser des mines terrestres pour de futures mises à niveau.

Imaginez ceci : un campus de 50-bâtiments qui n'aura pas besoin d'un seul remplacement de câble pendant 20 ans. C'est la promesse d'un produit bien conçuGuide de câblage POLmise en œuvre. Mais le chemin là-bas ? Rempli de pièges. LC ou SC/APC ? Mode unique complet en parcours horizontal, ou conserver le multimode pour économiser sur les modules optiques ? Une mauvaise spécification de connecteur ne fait pas que retarder votre calendrier. Cela multiplie les maux de tête de maintenance pendant des années.

Laissons de côté les définitions de la physique que vous avez vues cent fois. L'objectif ici : vous aider à prendre la décision de « faire les choses correctement du premier coup ».

Les chiffres qui comptent vraiment

Vous avez vu le tableau de comparaison standard. Diamètre du noyau, longueur d'onde, distance. J'ai compris. Mais ces graphiques ne vous racontent pas la vraie histoire : la décision monomode ou multimode est une question d’argent. Pas de physique.

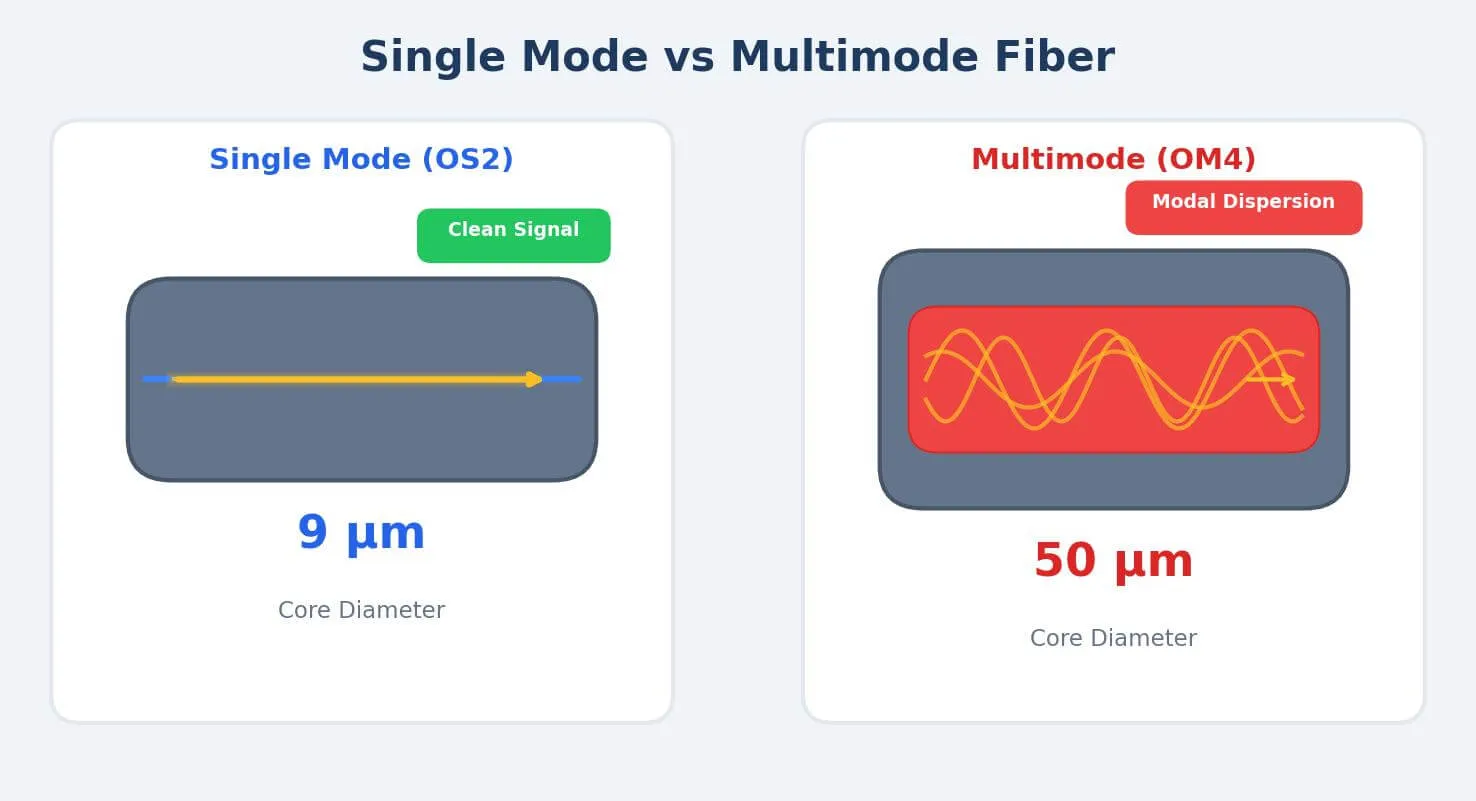

Pensez-y de cette façon. Le mode unique est une voiture de sport -un faisceau de lumière descendant dans un noyau si fin (9 micromètres) qu'un cheveu humain semble gros en comparaison. Signal propre, parcourt 10, 20, 100 kilomètres sans avoir besoin d'un boost. Multimode est la camionnette. Noyau plus large (50 micromètres-toujours plus fin que les cheveux, mais 6 fois plus grand), plusieurs faisceaux lumineux rebondissant simultanément. Plus facile à utiliser, moins cher à connecter. Mais ces faisceaux rebondissants commencent à interférer après quelques centaines de mètres. Le signal devient trouble.

Vous voyez le piège ? Le câble monomode est moins cher. Mais les émetteurs-récepteurs coûtent 3 - 5 fois plus cher. Pour un campus de 500-ports, cette différence atteint 30 000 à 50 000 $ rien qu'en optique. Dans nos projets 2023-2024 en Asie du Sud-Est, nous avons vu des équipes d'approvisionnement se faire épuiser par ce mode unique de sélection de calculs précis « pour la pérennité » sur les courts tirages, puis se démener lorsque les coûts des émetteurs-récepteurs explosent le budget.

Désormais,-l'architecture POL change tout.Campus optique completdéploiements utilisant POLexigermode unique. Aucun choix impliqué. La technologie utilise le -multiplexage par répartition en longueur d'onde GPON-deux longueurs d'onde se propageant dans des directions opposées sur un brin de fibre. Fonctionne uniquement avec la transmission propre du mode unique.

Donc, si vous construisez POL, évitez le débat multimode. Mais l'Ethernet traditionnel ? C'est làSélection de fibre pour LAN optiqueça devient compliqué.

Pourquoi SC/APC domine POL (et que se passe-t-il lorsque vous mélangez les couleurs)

Les réseaux de campus traditionnels ressemblent à un arbre. Commutateur central à la racine, commutateurs de distribution dans les succursales, commutateurs d'accès à chaque étage. Beaucoup de matériel, beaucoup de puissance, beaucoup de choses qui cassent.

POL aplatit cela. Un OLT central se connecte via des répartiteurs passifs aux ONT de chaque bureau ou salle. Pas de commutateurs intermédiaires. Pas de placards des FDI à chaque étage. Juste de la fibre, des répartiteurs et des points de terminaison.

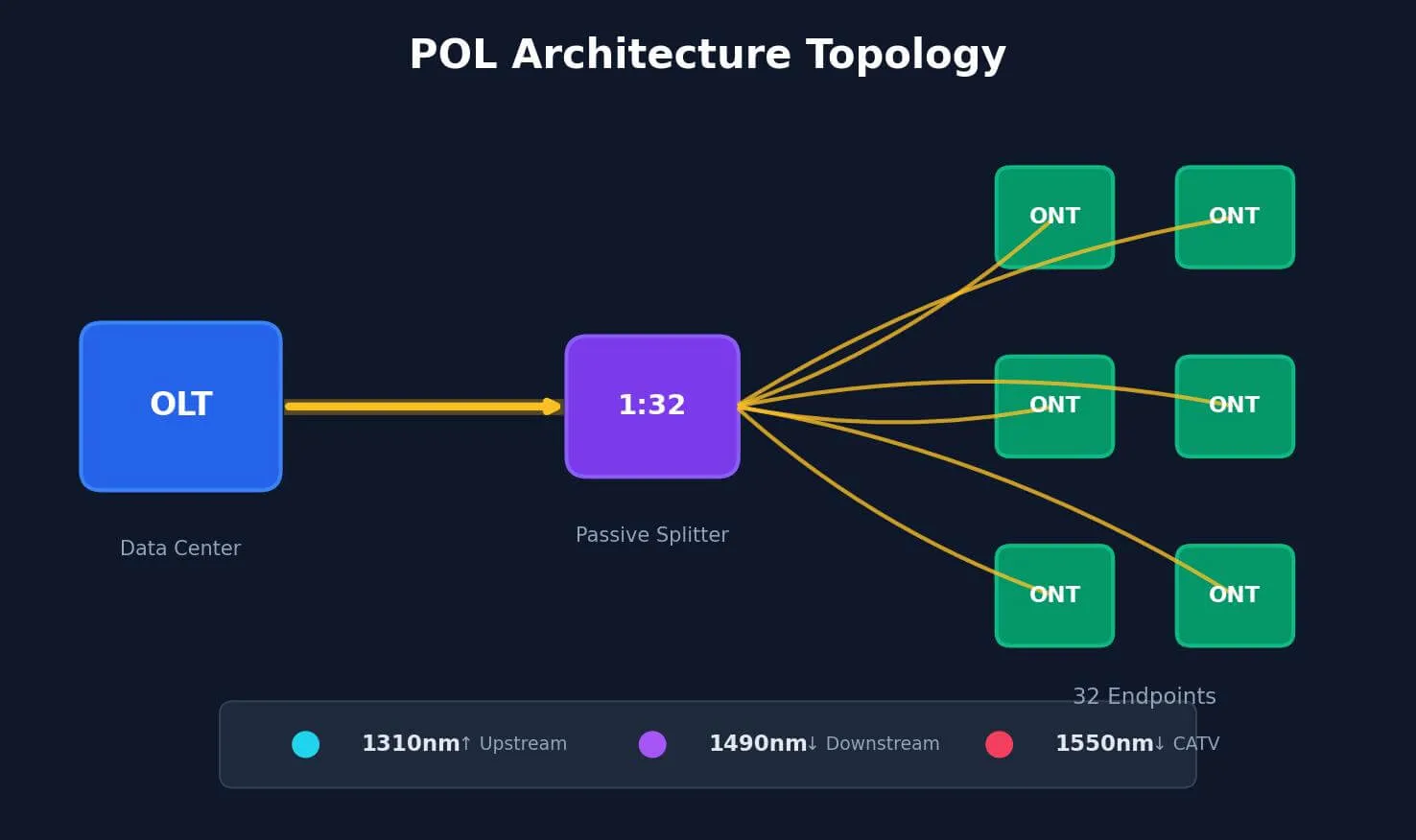

[Centre de données] → OLT → Fibre unique → Répartiteur 1:32 → 32 ONT

En aval : 1 490 nm|En amont : 1310 nm|Les deux sur UN brin de fibre

Les répartiteurs sont complètement passifs. Pas d'alimentation, pas d'électronique, rien en panne. La lumière de l'OLT atteint un séparateur 1:32 et se divise en 32 emplacements. Comme un tuyau d'arrosage avec un arroseur à 32-voies, sauf que vous divisez la lumière laser, pas la pression de l'eau.

Le détail critique que la plupart des guides ignorent : POL utilise les connecteurs SC/APC presque universellement. Le « APC » signifie Contact physique incliné-virole polie à 8 degrés au lieu d'être plate. Lorsque la lumière frappe une surface plane (UPC), une partie rebondit directement vers la source. En POL bidirectionnel, ces réflexions créent du bruit. Sur des dizaines de points de connexion, le bruit s'accumule.

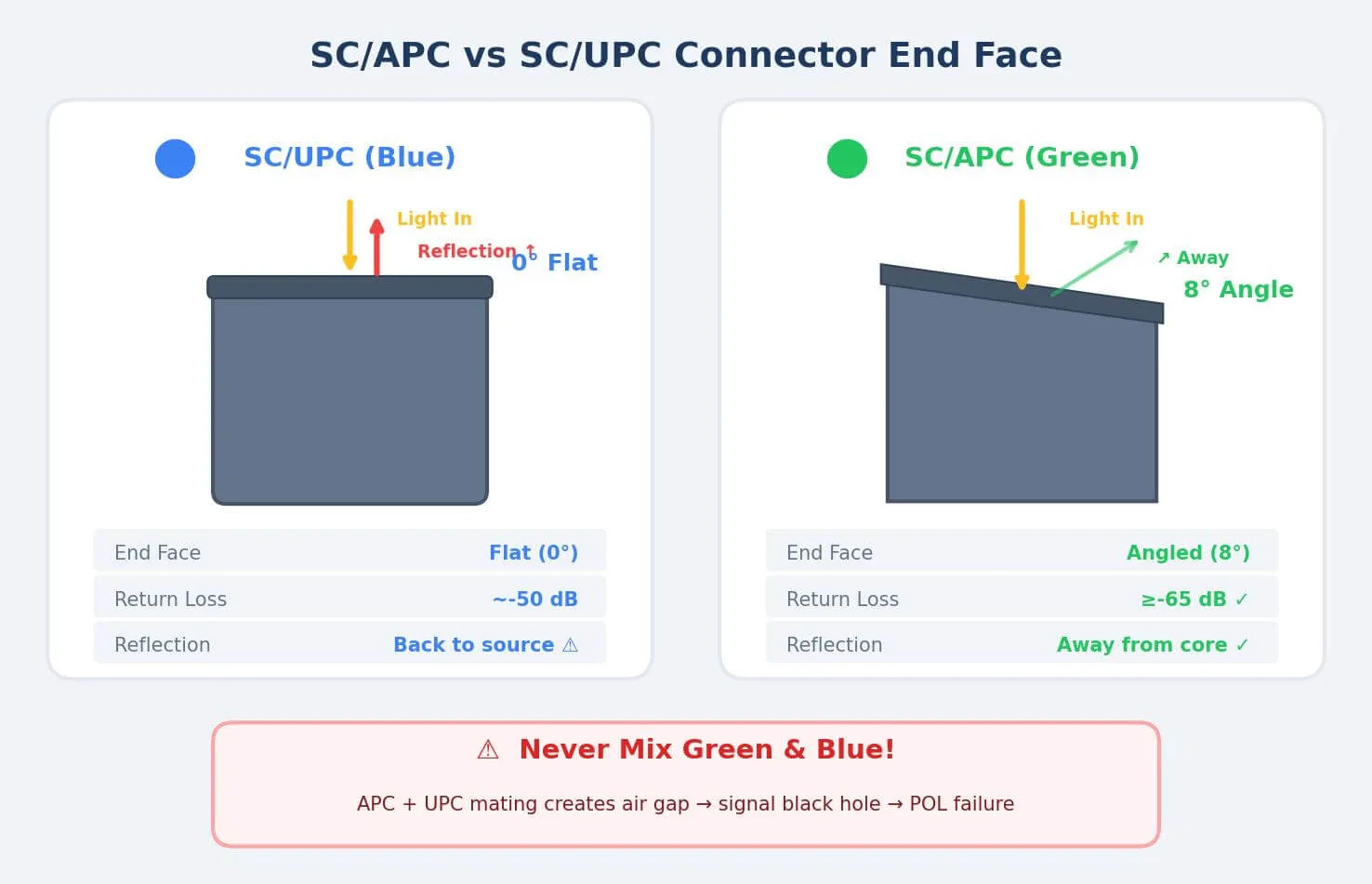

La face inclinée de l'APC renvoie les réflexions loin du noyau. La perte de réflexion passe de ~-50 dB (UPC) à -65 dB ou mieux (APC). Environ 30 fois moins de lumière réfléchie qui revient. En termes de POL ? Différence entre un signal propre et un signal dégradé.

Le TIA Fiber Optic Training Council le dit simplement : SC/APC est la norme pour les réseaux optiques passifs car les caractéristiques de perte de réflexion sont importantes dans les systèmes bidirectionnels. Ne doutez pas-devinez cela-passez à SC/APC.

Que se passe-t-il lorsque vous mélangez du vert et du bleu :

Nous l’avons vu sur un projet d’hôtel intelligent GPON l’année dernière. L'entrepreneur a utilisé SC/APC (vert) au niveau du sol-sorties du répartiteur au niveau du sol-correctes. Mais ensuite, j'ai donné aux chambres des cordons de brassage SC/UPC (bleus) pour les connexions ONT. Physiquement, ça se branche. Électriquement ? Catastrophe.

La face inclinée rencontrant une face plate crée un petit entrefer. La zone de contact se réduit à presque rien. La perte de rendement s’effondre. La puissance optique réfléchie a déclenché des alarmes de haute -réflexion au niveau de l'OLT. Pire encore : -lorsque le signal CATV de 1 550 nm arrivait à une puissance plus élevée, les réflexions de l'entrefer provoquaient la mise hors ligne répétée des ONT dans les salles périphériques. Les invités se sont plaints. La direction a paniqué. Le correctif nécessitait de retirer-les cordons de brassage pour 200+ pièces.

Dans un réseau entièrement-optique, la transformation du vert-en-bleu n'est pas "un peu plus lente". C'est un trou noir de signal. Cette augmentation de perte d'insertion de 1 dB semble faible-mais sur une liaison divisée à 1 :64, c'est la goutte d'eau qui brise le système.

Décisions de déploiement réelles

L'épine dorsale du centre de données au premier répartiteur.C'est votre autoroute. Tout y passe. POL signifie OS2 monomode avec SC/APC-aucune discussion. Mais la qualité du câble, pré-terminé par rapport au terrain-terminé, nombre de fibres de rechange ? Encore des décisions à prendre.

Pour les parcours de moins de 2 km (la plupart des réseaux fédérateurs de campus), le standard OS2 se charge du travail. Fibre premium à faible-perte ? Exagération, à moins que vous n'utilisiez des chaînes de séparation extrêmement longues ou que vous planifiiez des mises à niveau PON 25G-. La perte d'insertion par connecteur doit rester inférieure à 0,3 dB -précisez-le dans votre demande d'offre et exigez des rapports de test.

Les câbles principaux-préterminés coûtent plus cher mais permettent de gagner du temps d'installation. Pour les hôpitaux ou les universités où il est important de minimiser les perturbations ? Cela en vaut la peine. Une nouvelle construction avec du temps à perdre ? La terminaison sur le terrain fonctionne bien. Pour une terminaison à haute-densité au niveau de l'OLT,connecteurs de fibre optiqueconçus pour les applications de montage en rack-facilitent l'identification et l'accès aux ports pendant la maintenance.

Câbles de distribution des répartiteurs aux ONT.

C'est iciConnecteurs fibre FTTOdevenir intéressant. Pas un seul câble - 32 câbles de chaque répartiteur vers 32 emplacements. Multipliez par le nombre de séparateurs. Un campus de taille moyenne peut disposer de 50+ répartiteurs desservant 1 500+ points de terminaison. Beaucoup de connecteurs.

SC/APC reste par défaut. Mais vérifiez d'abord vos spécifications ONT-certains modèles plus récents utilisent des ports LC/APC. Si tel est le cas, vous pouvez faire passer des câbles à terminaison LC- (plus propre) ou utiliser des adaptateurs hybrides SC-LC au niveau du répartiteur (ajoute des points de connexion). Nous recommandons généralement la première option. Chaque adaptateur est un point de défaillance potentiel.

Pourquoi la qualité des connecteurs est importante à grande échelle :

Une différence de 0,1 dB par connecteur semble triviale. Multiplier sur des centaines de connexions-ce n'est pas le cas. L'architecture POL 1:32 typique a un budget de perte totale d'environ 28 dB. Le répartiteur mange 15-17 dB. L'atténuation du câble en prend un peu plus. Cela laisse peut-être 8 à 10 dB pour toutes les pertes de connecteur. Les connecteurs bon marché vous font dépasser votre budget sur des séries plus longues.

Backbone Ethernet traditionnel (lorsque vous ne faites pas de POL).Tout le monde n’est pas prêt pour POL. Rénover les infrastructures existantes ? Des contraintes budgétaires ? L'Ethernet commuté traditionnel fonctionne toujours. Différentes décisions en matière de fibres cependant.

Moins de 300 mètres-d'étage-à-bâtiments adjacents-OM4 multimode avec LC duplex est économiquement rentable. Les économies réalisées sur les émetteurs-récepteurs (modules SR vs LR) s'additionnent lors de la connexion de dizaines de commutateurs. Le calcul s'inverse à 300+ mètres. Des difficultés multimodes, surtout à des vitesses plus élevées.Utilisation en mode unique dans le réseau campusLes liens inter-bâtiment offrent une marge de bande passante illimitée. Installez une seule fois, prenez en charge 10 G, 100 G, 400 G-selon la suite.

LC/UPC (pas APC) fonctionne correctement pour Ethernet point-à-point. Pas de WDM bidirectionnel, donc aucun coût APC supplémentaire ni précaution de manipulation ne sont pas nécessaires.

Connexions de bureau et solution de boîtier de zone

FTTO signifie que la fibre atteint le bureau. Environnement différent d’un centre de données. Les câbles sont frappés. Des chaises roulent dessus. Le personnel de nettoyage cogne les choses. LeGuide de sélection des connecteurs fibrepour ordinateur de bureau donne la priorité à la durabilité.

La fibre insensible à la courbure (BIF) n'est pas-négociable. La fibre standard perd le signal dans les virages serrés. Les poignées BIF ont des rayons de courbure jusqu'à 7,5 mm -plus serrés que votre petit doigt. Les cordons de brassage pré-coupés (2 m, 3 m, 5 m) permettent de gagner du temps par rapport à une terminaison sur le terrain à chaque bureau. Différence de coût minime, évite la variabilité due aux positions d'installation difficiles.

Le défi du bureau ouvert :

Dans le cadre d'un projet pour une grande société Internet -aménagement de bureau entièrement ouvert-, le concepteur a refusé de monter des chemins de câbles visibles sur les colonnes de support. Le routage direct du réseau fédérateur vers chaque bureau signifiait que la fibre était partout. Cauchemar à entretenir.

Notre solution : Enceintes de zone dans le plénum du plafond ou sous le plancher surélevé. Exécutez des liaisons MPO multi-fibres depuis le backbone jusqu'à chaque boîtier de zone. À l'intérieur de la boîte, répartissez les cordons de brassage LC Uniboot desservant 6 à 8 postes de travail à proximité.

La récompense ? Lorsque les postes de travail bougent (et ils le font toujours), vous ne touchez pas la fibre dorsale du plafond. Échangez simplement le cordon de brassage de 3 mètres au niveau du boîtier de zone. L'estimation de notre client : réduction de 70 % du coût de la main d'œuvre des MAC (déplacements/ajouts/modifications). Sur 3 ans de réorganisations de bureaux, cela s'additionne.

Détail critique : dans les boîtes à zones restreintes, les connecteurs LC Uniboot ou Push-Pull Tab sont obligatoires. Lorsque 12 cordons de brassage sont branchés, les connecteurs LC standard ne laissent pas suffisamment de place aux doigts pour retirer quoi que ce soit. Nous l'avons appris à nos dépens lors d'un projet de rénovation-il a fallu débrancher la moitié du boîtier juste pour accéder à un câble.

La question de l'argent

Tout le monde s’interroge sur le coût. La réponse dépend de votre délai. POL coûte plus cher au départ (les OLT et les ONT ne sont pas bon marché), mais permet d'économiser considérablement sur tout le reste-surtout sur 10 ans.

Répartition approximative pour 500 points de terminaison. Il s'agit d'estimations du secteur, et non de devis garantis.-votre kilométrage varie selon le fournisseur, la région et les spécificités.

Là où POL économise le plus : l’espace au sol et l’électricité. Les réseaux traditionnels ont besoin de placards IDF à chaque étage-interrupteurs, UPS et climatisation. POL remplace tout cela par des répartiteurs passifs ne nécessitant ni alimentation ni refroidissement, s'insérant dans un boîtier mural-de la taille d'un manuel. Les documents FTTO de Huawei affirment une réduction de consommation de 50 -70 %-, c'est un chiffre marketing, prenez-le avec scepticisme à juste titre, mais la direction est réelle. Moins d’appareils actifs signifie moins d’électricité et moins de chaleur à éliminer.

La saleté est votre ennemi (la leçon à 500 $)

Ce que les brochures commerciales ne soulignent pas : la contamination est la première cause de pannes des réseaux fibre. Pas une panne d’équipement. Pas de dommages au câble. Saleté.

La fibre monomode a un noyau de 9-micromètres. Une poussière invisible à vos yeux bloque plus de 10 % de la transmission de la lumière. L'huile d'empreinte digitale crée suffisamment de perte pour interrompre une connexion. Dans les systèmes POL avec des budgets de liaison serrés, la contamination en quelques points se transforme en problèmes à l’échelle du réseau.

Les 500 $ qui se sont transformés en 5 000 $ :

Projet de campus en Asie du Sud-Est. Le client a réduit son budget d'environ 500 $ en kits de nettoyage professionnels. "Utilisez simplement des capuchons anti-poussière et soyez prudent." Autorisé les travailleurs à installer sans équipement d'inspection approprié.

Une semaine après le transfert, environ 15 % des liens présentaient une perte de paquets inexpliquée. L'équipe d'ingénierie a dû revenir avec l'équipement OTDR, retirer les connecteurs un par un et inspecter chaque face d'extrémité. Constat : la plupart des ferrules contaminées avaient été rayées par des particules de poussière lors de l'installation. Des dégâts irréversibles.

Facture finale : environ 100 cordons de brassage remplacés (2 000 $ de matériaux), trois jours de travail pour deux techniciens (3 $,000+), plus les dommages à la réputation d'un transfert raté. Les « économies » de 500 $ leur ont coûté 10x.

L’extrémité d’un connecteur de fibre est plus fragile qu’un globe oculaire. Sous un grossissement de 400x, une particule de poussière ressemble à un cratère sur la lune. Si vous n’achetez pas d’outils de nettoyage, triplez votre budget pour les réparations.

L'inspection avant l'accouplement est obligatoire. Un microscope à fibre 400x coûte quelques centaines de dollars et évite des milliers de dollars en dépannage. Chaque connecteur inspecté avant le branchement-pendant l'installation et toute maintenance. Protocole de nettoyage : essuyez d'abord à sec (non pelucheux), nettoyez à l'eau avec de l'alcool isopropylique à plus de 99 % si nécessaire, séchez à nouveau, puis réinspectez-. Prend 30 secondes. Sauter prend des heures pour être diagnostiqué plus tard.

Planifier la suite

La fibre campus dure 15 à 25 ans. Le câble que vous installez aujourd'hui sera toujours là lorsque les technologies que nous n'avons pas inventées deviendront la norme.

Bonne nouvelle pour POL : la couche physique supporte l’intégralité de la feuille de route. Le GPON actuel fonctionne à 2,5 Gbit/s en aval. 10G-PON (XGS-PON) déjà disponible. 25G-PON en cours d'essai. 50G-PON en cours d'élaboration de normes. Tous utilisent la même fibre et les mêmes connecteurs-uniquement les changements d'équipement OLT et ONT.

OFS Optics note que même si le multimode gère de manière adéquate la plupart des distances d'entreprise, les avantages de bande passante du mode unique deviennent plus prononcés à mesure que les débits de données augmentent. Ils reconnaissent la tendance vers un mode unique à mesure que les primes des émetteurs-récepteurs diminuent.

A Campus optique completconstruit sur un mode unique, il gère le backhaul Wi-Fi 7 (multi-gigabit par point d'accès), la vidéosurveillance 8K et les densités IoT que nous ne pouvons pas prédire-sans toucher au câblage. C'est là l'avantage d'avoir une bonne infrastructure du premier coup.

Que mettre dans votre demande de prix

Lors de la recherche de connecteurs pour unGuide de câblage POL-déploiement conforme, spécifiez ces minimums :

Perte d'insertion : Inférieure ou égale à 0,25 dB typique, Inférieure ou égale à 0,35 dB max

Perte de réflexion (APC) : supérieure ou égale à 65 dB

Virole : céramique de zircone

Cycles d'accouplement : supérieur ou égal à 500 avec un changement inférieur ou égal à 0,2 dB

Documentation : résultats de tests individuels ou certificats de lots

Pour les déploiements{{0}critiques, les fournisseurs avec-fabrication en interne (et non les sociétés commerciales approvisionnant plusieurs usines) offrent une qualité plus constante.Fibre Evoluxpropose des produits-directs en usine avec la documentation de test requise par les projets POL d'entreprise.

Ratios de rechange qui méritent d'être budgétisés : 5-10 % pour les-assemblages pré-terminés, 15-20 % pour les connecteurs installables sur site (prend en compte les échecs de terminaison), 10 à 15 % pour les cordons de brassage destinés à gérer les MAC de première année.

Référence rapide

Le passage versCampus optique completl'architecture s'accélère à mesure que les entreprises découvrent des économies opérationnelles et énergétiques. Que vous déployiez POL pour un nouveau bâtiment ou que vous mettiez à niveau une infrastructure traditionnelle, les décisions de connecteur que vous prenez lors de l'installation déterminent la fiabilité pour les dix ou vingt prochaines années. Réussissez-les du premier coup.
