Quelque part au plafond de votre bâtiment, un point d'accès sans fil nécessite à la fois une connexion réseau et une source d'alimentation -, mais la prise la plus proche se trouve à deux pièces. L’installation d’un câblage électrique dédié ferait exploser le budget. C'est exactement le problème que résout un injecteur PoE : il fusionne les données et l'alimentation électrique sur un seul câble Ethernet. Et lorsque ce câble se connecte à une dorsale à fibre optique - comme c'est le cas dans la plupart des réseaux commerciaux modernes -, la combinaison de la fibre longue-fibre et du PoE du dernier-mile crée l'une des architectures de déploiement les plus flexibles disponibles aujourd'hui.
Qu’est-ce qu’un injecteur PoE exactement ?

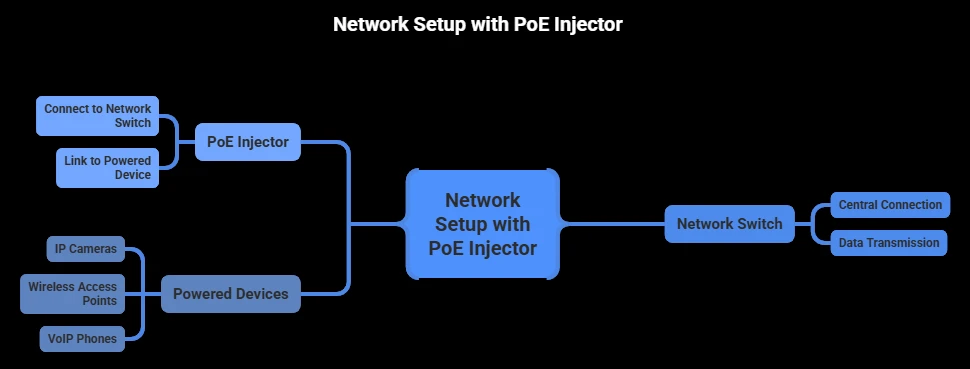

Un injecteur PoE, également appelé adaptateur Midspan ou PoE, insère l'alimentation électrique dans un câble Ethernet standard. Régi par les normes IEEE 802.3af, 802.3at et 802.3bt, il se situe entre un commutateur réseau non-PoE et un appareil alimenté (PD) comme une caméra IP, un téléphone VoIP ou un point d'accès sans fil. Il accepte deux entrées - données Ethernet du commutateur et l'alimentation secteur d'une prise murale -, puis émet un seul câble transportant à la fois l'alimentation et les données vers le point final.
Des millions de commutateurs Ethernet existants restent en service. Les remplacer tous par des modèles compatibles PoE- serait un gaspillage. Un injecteur PoE comble l'écart à une fraction du coût, prolongeant la durée de vie des équipements existants tout en permettant des appareils alimentés modernes.
Comment fonctionne un injecteur PoE
Un injecteur PoE typique comporte deux ports Ethernet RJ45 :Données entrantes(connecté au commutateur ou au routeur en amont) etPoE/sortie de données(connecté à l'appareil alimenté). Une troisième connexion - le cordon d'alimentation secteur - se branche sur une prise murale standard.
En interne, un convertisseur CA-vers-CC transforme l'alimentation de la prise murale en courant continu régulé, généralement de 48 à 57 V pour les modèles-conformes aux normes. Cette alimentation CC fusionne avec le signal de données Ethernet sur le câble sortant. Le périphérique alimenté à l'extrémité distante sépare l'alimentation des données en interne, en utilisant chacune pour son objectif respectif.
Avant le début de la fourniture d'énergie, les injecteurs conformes à la norme IEEE- effectuent uneprocessus de poignée de main : l'injecteur envoie une sonde basse-tension le long du câble, et si un appareil compatible PoE-répond avec la signature correcte, les deux négocient la puissance exacte. Ce n’est qu’après une négociation réussie que le pouvoir circule. Aucune réponse valide signifie qu'aucune alimentation ne quitte l'injecteur -, protégeant les équipements non-PoE contre les dommages accidentels.
Injecteurs PoE actifs ou passifs
Cette distinction peut faire la différence entre une installation sûre et un appareil grillé. Uninjecteur PoE actifest conforme aux normes IEEE 802.3af/at/bt : il établit la liaison, négocie la tension et ajuste la livraison en fonction des besoins de l'appareil connecté. Les injecteurs actifs sont le choix de qualité professionnelle-.
A injecteur PoE passifsaute tout ça. Il pousse une tension fixe - généralement 24 V ou 48 V -, quel que soit ce qui se trouve à l'autre extrémité. Pas de poignée de main, pas de négociation, pas de filet de sécurité. Brancher un appareil 24 V sur un injecteur passif 48 V provoque des dommages permanents. Les modèles passifs servent toujours aux déploiements budgétaires avec du matériel adapté à la tension, mais ils exigent une vérification manuelle avant chaque connexion.
Aperçu des normes PoE
Plutôt que de parcourir des documents de spécifications denses, utilisez cette comparaison pour faire correspondre la bonne norme à vos appareils :
| Standard | Nom commun | Puissance maximale (source) | Disponible sur l'appareil | Appareils typiques |
|---|---|---|---|---|
| IEEE 802.3af | PoE | 15.4W | ~12.95W | Téléphones IP de base, caméras statiques, capteurs simples |
| IEEE 802.3at | PoE | 30W | ~25.5W | Caméras PTZ, double-points d'accès radio, petits écrans |
| IEEE 802.3bt Type 3 | PoE++ | 60W | ~51W | Unités de visioconférence, points d'accès multi-radio, panneaux LED |
| IEEE 802.3bt Type 4 | PoE++ | 90W | ~71W | Clients légers, terminaux de point de vente, affichage numérique, ordinateurs portables |
La colonne « Disponible sur l'appareil » est la plus importante lors du dimensionnement d'un injecteur. La puissance se dissipe sous forme de chaleur le long du câble - perte d'environ 15 à 20 % sur une longueur complète de 100 mètres avec un câblage en cuivre de qualité. Correspondez ou dépassez toujours le tirage réel de l'appareil, pas seulement l'étiquette de la norme.
Étape-par-étape : Comment installer un injecteur PoE
La procédure pas à pas suivante utilise une caméra de sécurité IP, mais le processus s'applique à tout appareil alimenté par PoE-. Aucune configuration logicielle n'est requise - Les injecteurs PoE sont du matériel prêt à l'emploi-et-.
Étape : 1 - Testez d'abord-.Connectez la caméra, l'injecteur et allumez un établi. Vérifiez que la caméra s'allume, obtient une adresse IP et diffuse la vidéo. Configurez tous les paramètres lorsque l'équipement est à portée de main.
Étape 2 - Positionnez l'injecteur.Placez-le près de votre commutateur -, il doit accéder à la fois à une prise secteur et à un court trajet Ethernet vers le port du commutateur.
Étape 3 - Connectez l'entrée de données.Exécutez un câble Cat5e, Cat6 ou Cat6a du commutateur au port d'entrée de données de l'injecteur. Choisir le boncatégorie de câble de brassagegarantit à la fois l’intégrité des données et une alimentation électrique adéquate.
Étape 4 - Connectez la sortie alimentée.Faites passer un deuxième câble Ethernet du port PoE/Data Out à la prise Ethernet de la caméra. Longueur maximale du câble : 100 mètres (328 pieds) selon la spécification IEEE.
Étape 5 - Mettez sous tension.Branchez le cordon secteur de l'injecteur dans la prise murale. La poignée de main se produit automatiquement - la caméra devrait s'allumer en quelques secondes.
Étape 6 - Montez et vérifiez.Installez la caméra de manière permanente, confirmez le flux vidéo et vérifiez que l'enregistrement est actif.
Relier la fibre et le PoE : là où les distances-rencontrent le dernier-mile
C’est ici que la conversation passe des conseils PoE génériques à l’architecture réellement évolutive. Ethernet cuivre atteint un maximum de 100 mètres. Le câblage à fibre optique transporte les signaux sur des kilomètres sans dégradation. Dans les réseaux s'étendant sur plusieurs bâtiments ou zones extérieures, la fibre gère la dorsale tandis que le cuivre délivre le dernier segment aux points finaux. Un injecteur PoE se trouve précisément à ce point de transition fibre-vers-cuivre, ce qui en fait l'un des appareils les plus importants d'un point de vue stratégique dans un réseau hybride.
Le tableau ci-dessous montre pourquoi cette architecture hybride surpasse le cuivre pur :
| Paramètre | Cuivre-Réseau uniquement | Fibre dorsale + PoE sur le dernier - mile |
|---|---|---|
| Distance de transmission maximale | 100 m par segment | Kilomètres (fibre) + 100 m (cuivre) |
| Capacité de bande passante | 1 à 10 Gbit/s typique | 10 à 100 Gbit/s sur le réseau fédérateur fibre optique |
| Susceptibilité aux EMI | Élevé (le cuivre ressemble à une antenne-) | Zéro sur les segments fibre |
| Évolutivité | Limité par la longueur du câble | Les répartiteurs PLC permettent de se connecter à des dizaines de points finaux |
| Livraison de puissance | PoE sur chaque segment | PoE uniquement sur le dernier-mile en cuivre (plus efficace) |
Où se trouve physiquement l’injecteur PoE dans ces réseaux ? Juste au moment où la fibre devient du cuivre. Dans un déploiement FTTP, le signal optique arrive via une fibre terminée avec précisionconnecteurs de fibre optiquechez un convertisseur de média ou ONT. La sortie Ethernet alimente directement l'injecteur PoE, qui alimente les caméras, les points d'accès ou les téléphones sans câblage électrique supplémentaire à aucun point final.
La même logique s’applique à grande échelle. Lorsqu'un seul tronc fibre optique dessert plusieurs locataires - répartisdiviseurs optiques de PLC de fibreen lignes séparées -, chaque local obtient son propre ONT, son propre transfert Ethernet et son propre injecteur PoE alimentant les appareils locaux. Le rôle de l'injecteur ne change jamais : il fait le lien entre une alimentation Ethernet de données-uniquement et un périphérique qui a besoin à la fois de données et d'alimentation.
À l’intérieur des racks d’équipement, le modèle se répète à une échelle physique plus petite. Les techniciens acheminent la fibre à traversboîtes à bornes pour fibres optiqueset les panneaux de brassage, puis utilisezadaptateurs fibre optiquepour relier les connexions entre les câbles principaux et les liaisons de distribution. Une fois que le signal passe au cuivre à la sortie du panneau de brassage, un injecteur PoE ajoute une capacité d'alimentation à des ports spécifiques - aucune mise à niveau complète du commutateur PoE n'est requise.
Le chaînon manquant : les convertisseurs de média fibre PoE
Un convertisseur de média standard traduit les signaux optiques en signaux Ethernet électriques et vice versa - mais unConvertisseur de média fibre PoEva encore plus loin. Il combine la conversion fibre-vers-cuivre et l'injection PoE dans un seul appareil, éliminant ainsi entièrement le besoin d'un injecteur PoE séparé.
Cela est important dans les-déploiements réels. Pensez à un parking où les caméras IP sont installées à 500 mètres de l'armoire réseau la plus proche. Le cuivre ne peut pas atteindre cette distance. Un convertisseur de média fibre PoE situé à l'entrée du garage accepte la ligne fibre optique entrante et génère une connexion Ethernet compatible PoE- directement vers la caméra. Un appareil, un câble vers la caméra, pas de prise de courant à l'emplacement de la caméra.
Lors de l'évaluation des convertisseurs de média fibre PoE, confirmez la norme PoE (802.3af/at/bt), vérifiez le type de fibre (mono-mode ou multimode) et faites correspondre le type de connecteur à votre infrastructure. La qualité ducorde de correction optique de fibreà ce point de transfert affecte directement la qualité du signal et la fiabilité à long terme.
Injecteur PoE ou commutateur PoE : lequel avez-vous besoin ?
Un commutateur PoE intègre le PoE dans chaque port -, l'alimentation et les données sont fournies en standard sans matériel supplémentaire. Cela le rend idéal lorsque la plupart des appareils connectés ont besoin de PoE. Mais cela signifie également remplacer votre commutateur non-PoE existant, ce qui entraîne un coût initial plus élevé et peut s'avérer inutile si seule une poignée d'appareils ont réellement besoin d'énergie.
Un injecteur PoE ajoute la capacité PoE un port à la fois. Besoin d’alimenter une seule caméra IP à l’entrée de l’entrepôt ? Un injecteur PoE à port unique gère cela pour 15 à 30 $ sans toucher au reste de votre réseau. Vous souhaitez ajouter quelques points d'accès sans fil dans un petit bureau ? Un injecteur PoE Gigabit multi-ports (4 ou 8 ports) couvre le travail tout en préservant votre investissement de commutateur existant. Le seuil de rentabilité se situe généralement autour de 8 à 12 appareils PoE. - Au-delà, un commutateur PoE dédié devient généralement plus rentable-et plus facile à gérer.
Ce qu'il faut considérer avant d'acheter
Trois facteurs déterminent chaque achat. D'abord,nombre d'appareils: un injecteur PoE à port unique gère une caméra ou un point d'accès ; les modèles multi-ports servent des installations plus grandes. Deuxième,bilan de puissance : comptez la puissance de chaque appareil et sélectionnez un modèle dépassant la consommation totale. Une caméra IP de base consomme 8 à 12 W ; une caméra PTZ avec chauffage peut demander 50 W+. Troisièmement,vitesse et tension: Les appareils IEEE 802.3af/at/bt se normalisent sur 48 V et négocient automatiquement, mais les équipements existants peuvent s'attendre à 12 V ou 24 V. Confirmez également le débit gigabit - un injecteur PoE gigabit évite les goulots d'étranglement pour les points de terminaison à bande passante élevée-comme les caméras multi-mégapixels ou les points d'accès Wi-Fi 6.
Sécurité, qualité des câbles et fiabilité
Les injecteurs PoE conformes à la norme IEEE- comptent parmi les dispositifs d'alimentation électrique les plus sûrs en matière de mise en réseau. Le mécanisme de prise de contact maintient les ports électriquement inertes jusqu'à ce qu'une signature PoE valide soit détectée - aucun risque pour un équipement non-PoE connecté accidentellement.
Pour les installations critiques-, connectez l'injecteur PoE à une alimentation sans interruption (UPS). Étant donné que les appareils PoE sont alimentés via l'équipement réseau, un UPS sur l'injecteur fournit une batterie de secours à chaque point final connecté simultanément.
La qualité des câbles mérite plus d’attention qu’elle n’en reçoit habituellement. Utilisez toujours un câblage Ethernet en cuivre massif- de catégorie Cat5e ou supérieure. Les câbles en cuivre-en aluminium plaqué (CCA) coûtent moins cher mais présentent une résistance électrique plus élevée - plus de perte de puissance, plus de chaleur et un véritable risque d'incendie dans les installations PoE++ poussant 60 à 90 W. Que ce soit en travaillant avecadaptateurs réseau fibre optiqueou des points de terminaison en cuivre, la qualité des matériaux à chaque point de terminaison détermine la fiabilité-à long terme.
Foire aux questions
Q : Un injecteur PoE endommagera-t-il les appareils non-PoE ?
R : Non. Les injecteurs conformes à la norme IEEE 802.3af/at/bt effectuent une poignée de main avant d'envoyer l'alimentation. Aucune signature PoE valide détectée signifie qu'aucune alimentation n'est fournie. La tension de la sonde utilisée lors de la détection est inoffensive.
Q : Puis-je utiliser un injecteur PoE avec un commutateur PoE ?
R : C’est possible, mais c’est redondant. Un commutateur PoE fournit déjà de l'énergie via ses ports, et l'empilage d'un injecteur peut provoquer des conflits de négociation. Consultez la section Injecteur PoE vs commutateur PoE ci-dessus pour obtenir des conseils.
Q : Jusqu'où un injecteur PoE peut-il envoyer de l'énergie ?
R : Jusqu'à 100 mètres (328 pieds) selon les spécifications IEEE. Au-delà de cette distance, utilisez des rallonges PoE ou passez à une dorsale à fibre optique avec un convertisseur de média à l'extrémité distante.
Q : Quelle est la différence entre un injecteur PoE et un répartiteur PoE ?
R : Un injecteur PoE ajoute de l’alimentation à un câble Ethernet. Un répartiteur PoE fait l'inverse - en séparant l'alimentation et les données d'un câble PoE entrant en deux sorties : Ethernet standard plus un câble d'alimentation CC séparé pour les appareils non-PoE.
Q : Un injecteur PoE affecte-t-il la vitesse du réseau ?
R : Non. Un injecteur PoE Gigabit transmet les données à un débit de ligne complet de 1 Gbit/s avec une latence mesurable nulle. Confirmez toujours la prise en charge du Gigabit sur la fiche technique de l'injecteur - les modèles plus anciens ou bon marché peuvent plafonner à 100 Mbps, ce qui gênerait les appareils modernes.
