Un répartiteur optique (ODF) et un panneau de brassage à fibre optique abritent tous deux les adaptateurs, organisent les câbles et se montent dans des racks de 19 pouces. De l’extérieur, ils semblent interchangeables. Ce n’est pas le cas. Chacun gère une étape complètement différente de la connectivité fibre, et installer le mauvais périphérique au mauvais endroit de votre topologie signifie généralement le retirer plus tard.
| Quelle est la différence entre ODF et panneau de brassage ? Panneau de brassage fibre et ODF : principales différences Bien que les panneaux de brassage fibre et les ODF fassent tous deux partie intégrante des réseaux fibre optique, il existe quelques différences clés : Objectif : Les panneaux de brassage fibre sont principalement utilisés pour connecter et gérer les lignes de fibre optique. À l'inverse, les ODF non seulement connectent et gèrent, mais protègent également l'âme, la queue de cochon du câble optique et le réglage de la ligne. Conception : les panneaux de brassage sont généralement plus simples que les ODF, ne contenant que des panneaux de brassage et des adaptateurs fibre optique. Les ODF, quant à eux, comprennent des panneaux de brassage, des adaptateurs de fibre optique et peuvent également inclure d'autres composants tels que des émetteurs-récepteurs à fibre optique, des commutateurs à fibre optique, des atténuateurs à fibre optique, etc. Utilisation : les ODF sont généralement utilisés dans les communications longue-distance et les réseaux-à grande échelle, tandis que les panneaux de brassage sont plus couramment utilisés dans les réseaux locaux et les centres de données. Échelle : les ODF peuvent généralement prendre en charge davantage de connexions fibre optique, ce qui les rend plus adaptés aux infrastructures réseau-à grande échelle. En résumé, les panneaux de brassage fibre et les ODF servent à organiser et à gérer les connexions fibre, mais leur conception, leur utilisation et leurs scénarios d'application diffèrent. Lorsque vous choisissez entre ces appareils, tenez compte de leur objectif, de l'échelle du réseau et des exigences spécifiques du réseau. |
Qu'est-ce qu'un répartiteur optique (ODF) exactement ?

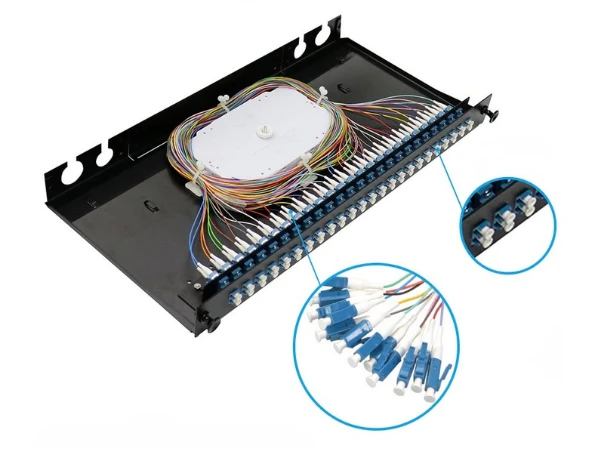

Un ODF est l'endroit où les câbles à fibres optiques de l'usine extérieure (OSP) entrent dans une installation et s'organisent pour la distribution interne. Lorsqu'un câble principal blindé de 288 -fibres arrive de la rue, il ne se branche pas directement sur un interrupteur. Il entre dans l'ODF, où les techniciens enlèvent la gaine extérieure, séparent les brins de fibres individuels et les épissent par fusion sur un fil.tresse de fibre optiquequi fournit un point de terminaison connecteur (généralement SC, LC ou FC) pour la connexion croisée aux câbles de distribution internes. Dans de nombreux déploiements FTTH, l'ODF abrite également des modules répartiteurs CPL qui divisent une seule fibre d'alimentation en plusieurs branches d'abonnés avant que ces branches ne quittent le cadre.
Tout ce travail d’épissage nécessite un environnement protégé. Les boîtiers ODF protègent les joints de fusion délicats de la poussière, de l'humidité, des vibrations et des contacts accidentels, tandis que les plateaux d'épissure coulissants-maintiennent chaque point d'épissure accessible pour les tests OTDR sans perturber les fibres adjacentes. Les guides de gestion des câbles intégrés imposent un rayon de courbure minimum sur chaque brin, ce qui est plus important que la plupart des gens ne le pensent lorsque des centaines de fibres partagent un seul cadre. Un ODF au sol-peut accueillir 576, 864 ou plus de 1 000 connexions via des configurations de plateaux modulaires-c'est la raison pour laquelle vous les trouverez dans les bureaux centraux des opérateurs et dans les installations d'entrée des campus où convergent des dizaines de câbles principaux.
Qu’est-ce que la FDAL et la FID ?
ODF (Optical Distribution Frame) est un dispositif de gestion de fibre optique utilisé pour terminer, connecter et protéger les câbles à fibre optique dans les environnements de télécommunications et de centres de données. IDF (Intermediate Distribution Frame) est un point de distribution de réseau secondaire qui étend la connectivité du répartiteur principal (MDF) aux étages ou zones individuels d'un bâtiment. ODF gère les signaux fibre optique, tandis qu'IDF distribue les connexions réseau aux utilisateurs finaux.
À quoi sert un panneau de brassage à fibre optique ?
Un panneau de brassage à fibre optique est un boîtier-monté en rack qui présente des rangées d'adaptateurs (LC duplex, SC simplex, MTP/MPO) sur une plaque frontale-. Derrière la plaque, des câbles principaux préterminés ou des fibres de distribution en queue de cochon se connectent à l'arrière de chaque adaptateur. Un technicien avec un 3 mètrescorde de correction optique de fibrese branche sur la face avant et complète le circuit vers un équipement actif -un commutateur, un serveur, un convertisseur de média.
Pas d'épissure par fusion, pas de plateaux d'épissure. Branchez un cordon de brassage pour mettre un nouveau serveur en ligne, débranchez-le pour le mettre hors service. Les déplacements, ajouts et modifications (MAC) se produisent en quelques secondes. Les panneaux modernes à haute densité-regroupent 24 ports LC duplex (48 fibres) dans une seule unité de rack, les conceptions de cassettes MTP poussant ce nombre à 96 ou 144 fibres par unité. Dans les centres de données où chaque unité de rack représente un coût immobilier, cette densité détermine la plupart des décisions d'achat.
Principales différences entre ODF et panneau de brassage
Un ODF est l'endroit où les câbles bruts des installations extérieures sont terminés de manière permanente par des joints d'épissage par fusion-qui peuvent rester intacts pendant une décennie. Un panneau de brassage est entièrement basé sur des connecteurs- : chaque connexion est conçue pour être établie et rompue à la main, aussi souvent que le réseau l'exige. Les différences entretresses de fibres et cordons de brassagereflètent cette même division permanente-contre-flexible au niveau des composants.
L'emplacement, la construction et la capacité découlent tous de ce seul fait. Les ODF se trouvent dans les installations d'entrée de câbles, les répartiteurs principaux et les -salles de rendez-vous-construites avec des boîtiers en acier-de gros calibre, un serre-câble intégré et un espace de routage généreux, car ils gèrent des lignes réseau extérieures blindées. Les panneaux de brassage se trouvent dans des racks d'équipement à côté des commutateurs et des routeurs, plus légers et montés sur des -rails coulissants-, car leur travail consiste à gérer proprement les cordons de brassage dans un environnement intérieur contrôlé. Et même si une installation ODF peut gérer des milliers de brins de fibres sur plusieurs cadres, un panneau de brassage optimise le nombre de ports-par-rack-densité unitaire-moins de fibres totales, suffisamment serrées pour desservir une armoire d'équipement complète sans perdre d'espace vertical.

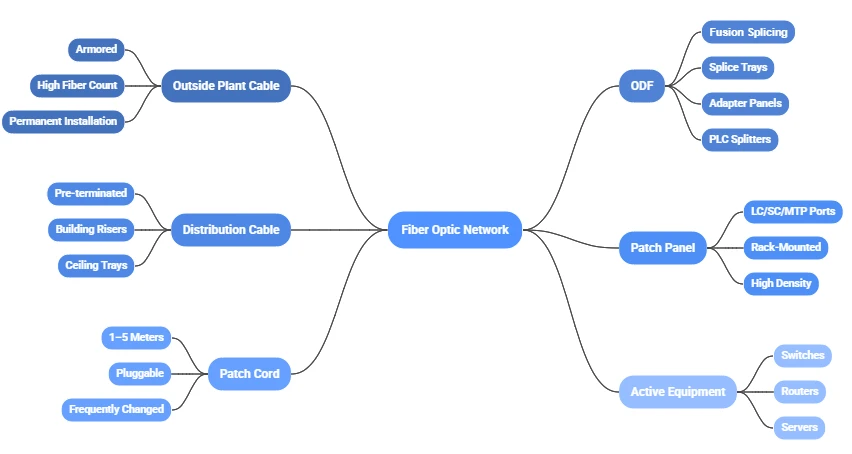

Où chacun s'intègre dans un déploiement réel
Dans un réseau FTTH ou FTTP classique, un ODF-de qualité opérateur se trouve au bureau central ou dans l'armoire de terrain. Il reçoit les câbles d'alimentation du réseau fédérateur, les raccorde en fibres de distribution et héberge souventSéparateurs de fibre optique PLCqui divisent une fibre amont en 16 ou 32 branches d'abonnés. À partir de là, les câbles de distribution s'étendent jusqu'aux terminaux au niveau de la rue et aux locaux des abonnés.
Les centres de données fonctionnent dans l’autre sens. Les fibres principales du backbone du campus se terminent à un ODF dans la salle d'entrée principale de la fibre, mais l'action quotidienne-à-se déroule au niveau des rangées, où des panneaux de brassage à haute-densité fournissent aux administrateurs les connexions de port qu'ils branchent et débranchent à mesure que les charges de travail évoluent. Une succursale ou un-aménagement au sol-simplifie encore les choses : si le fournisseur de services fournit une fibre-préterminée, un panneau de brassage mural compact- gère l'ensemble du site sans aucune épissure.
La plupart des réseaux-les mieux conçus utilisent les deux en tandem. L'ODF gère la terminaison des câbles principaux et les connexions croisées-à long terme{{3} ; le panneau de brassage offre une connectivité flexible du dernier -mètre aux ports de l'équipement. Cette approche en couches isole l'environnement d'épissure sensible des correctifs quotidiens, réduisant ainsi le risque de dommages accidentels aux fibres. Cela signifie également que lorsqu'une extension de réseau arrive -un nouveau commutateur, une nouvelle rangée de serveurs-le seul matériel qui doit changer se trouve au niveau du panneau de brassage, et non à l'intérieur de l'ODF.
Pourquoi la qualité des connecteurs façonne l'ensemble du système
L'ODF et le panneau de brassage retiennent l'essentiel de l'attention lors des discussions de planification, mais les connecteurs effectuent le véritable travail optique. Ports d'adaptateur, terminaisons en queue de cochon, surfaces de contact des cordons de brassage - ils ajoutent tous une perte d'insertion, et cette perte s'accumule. Dans un ODF à 144 fibres desservant une répartition FTTH dense, une différence de 0,1 dB par connecteur s'accumule rapidement sur des centaines de paires couplées.
La majeure partie de l’écart de performances entre un bon connecteur et un mauvais connecteur réside dans la virole. La céramique de zircone polie avec précision-maintient les noyaux de fibres alignés dans des tolérances inférieures-microniques ; les faces d'extrémité mal finies génèrent des pics de perte de retour qui dégradent les-signaux à haute vitesse-en particulier sur les liaisons cohérentes 100 G-et-au-dessus où chaque dixième de dB compte. À l'intérieur d'un ODF, la qualité du connecteur est encore plus importante qu'au niveau du panneau de brassage, car une queue de cochon qui a été épissée par fusion-et placée dans son adaptateur est censée rester pendant toute la durée de vie de l'usine de câbles. Un mauvaisconnecteur de fibre optiqueenterré dans un plateau d'épissure n'est pas quelque chose que vous échangez un mardi après-midi.
Le facteur de forme joue également un rôle dans la densité.Connecteurs LC avec leur ferrule 1,25 mmoffrent environ le double du nombre de ports par unité de rack par rapport au facteur de forme de 2,5 mm du SC, c'est pourquoi le LC domine les panneaux de brassage des centres de données modernes et apparaît de plus en plus dans les sections d'adaptateurs ODF. SC et FC occupent toujours une place importante dans les usines de télécommunications existantes où la rétrocompatibilité l'emporte sur les gains de densité.
Adaptation du bon équipement à l'échelle de votre réseau
Une liaison de succursale à 12 -fibres et une tête de réseau d'opérateur à 1 500-fibres n'ont presque rien en commun d'un point de vue matériel, et une spécification excessive gaspille de l'argent tout aussi fiable qu'une sous-spécification provoque des pannes.
À l'extrémité la plus légère, -moins de 48 fibres-un panneau de brassage à montage mural-ou en rack 1U-se charge seul du travail. Un bureau SOHO connecté à un GPON ONT, par exemple, peut n'avoir besoin que d'un panneau de terminaison fibre à 4- ou 8-ports à proximité du point d'entrée du bâtiment. Les câbles arrivent pré-terminés, il n'y a donc rien à raccorder et aucune raison d'investir dans une infrastructure de niveau ODF.
Une fois que le nombre de fibres atteint la plage de 48-à-288, un seul panneau de brassage ne suffira pas. Un campus d'entreprise à plusieurs-étages ou un nœud FAI régional à cette échelle bénéficie de l'association d'un ODF dédié au niveau de l'entrée principale avec des panneaux de brassage montés en rack dans chaque placard IDF. L'ODF fournit une couche de connexion croisée propre pour les épissures de lignes principales, tandis que les panneaux en aval permettent au personnel informatique local de réacheminer les connexions sans jamais ouvrir de plateau d'épissure. Choisir le bontypes de connecteurs à fibre optiqueà chaque niveau, le-raffinement APC pour les-flux répartiteurs longue distance, et l'UPC pour les-liaisons de données à courte portée-empêchent les problèmes de réflectance de se propager en cascade entre les couches. C’est également à ce niveau que l’étiquetage et la documentation commencent à porter leurs fruits ; Sans une carte de port claire reliant les positions d'épissure ODF aux ports du panneau de brassage en aval, le dépannage d'une seule liaison défaillante peut prendre un après-midi entier.
Au-delà de quelques centaines de fibres, l’ODF devient une infrastructure permanente du bâtiment. Les centres de données hyperscale et les bureaux centraux de télécommunications à cette échelle ont besoin de systèmes modulaires-sur pied avec des plateaux d'épissure empilables, des canaux de routage intégrés et des panneaux adaptateurs d'accès-avant qui permettent la maintenance-des allées chaudes sans perturber les connexions adjacentes. Le matériel installé ici devrait durer de 15 à 20 ans. Haute-qualitétresses monomodeset les adaptateurs-testés en usine au niveau ODF coûtent plus cher au départ, mais ils éliminent le flux constant d'appels de dépannage sur le terrain que génèrent des composants bon marché au fil du temps.
Gestion des câbles : le facteur négligé qui prolonge la durée de vie du matériel
La façon dont la fibre est acheminée via un ODF ou un panneau de brassage affecte les performances tout autant que le matériel lui-même. Les violations du rayon de courbure, les cordons de brassage emmêlés et les espaces de stockage exigus introduisent tous des pertes qui apparaissent dans les traces OTDR, mais sont rarement imputées à la bonne cause.
La fibre monomode (norme G.652) a un rayon de courbure minimum d'environ 15 mm, et sa violation introduit une perte de macrocourbure qui draine silencieusement votre budget de liaison. À l'intérieur d'un ODF, les zones à risque les plus élevées-sont les points de sortie des tresses où les fibres s'enroulent depuis les plateaux d'épissure jusqu'aux panneaux d'adaptateur et les zones de stockage lâches où l'excès de fibre est enroulé. Les canaux de routage incurvés et les porte-bobines de style mandrin-dans un ODF bien conçu-maintiennent chaque brin au-dessus du rayon minimum-même lorsqu'un technicien fait glisser le plateau pour l'entretien et le repousse.
Au niveau du panneau de brassage, le problème passe des courbures internes à la gestion des câbles externes. Un panneau LC à 48 - ports dans un centre de données très fréquenté accumule des dizaines de cordons en cascade depuis sa face avant, et sans gestionnaires de câbles horizontaux et verticaux, ces cordons s'emmêlent, traînent sur les corps des connecteurs et chargent le ressort de la virole avec une force latérale constante. Cette pression mécanique accélère l'usure des extrémités et augmente progressivement la perte d'insertion - un problème que les attaches Velcro, les boucles de service appropriées et un étiquetage cohérent peuvent éviter entièrement si la discipline est là dès le premier jour.
La disposition ODF affecte également la fréquence à laquelle les connecteurs sont perturbés en aval. Lorsque les fibres principales ont un jeu de service adéquat et des chemins de routage propres, les tests OTDR et les épissures de maintenance s'effectuent sans tirer ni serrer aucune fibre. Chaque fois qu'un connecteur est soumis à une contrainte, débranché et réinstallé-, sa face d'extrémité est contaminée et micro-rayures. Concevoir pour un accès à faible-force dès le départ signifie moins de tâches de maintenance-et moins de tâches de maintenance signifie une durée de vie plus longue du connecteur.
Mettre tout cela ensemble
ODF ou panneau de brassage n'est pas une décision soit/ou pour la plupart des réseaux-il s'agit de savoir quel appareil va où. L'ODF termine les câbles principaux et fournit des connexions croisées-à long terme-. Le panneau de brassage offre aux techniciens une couche de brassage flexible à proximité de l'équipement. Obtenir cette topologie correcte est la première étape.
La deuxième étape concerne tout ce qui l'entoure : qualité de la ferrule et qualité de polissage adaptées à chaque couche, dimensionnement du boîtier basé sur le nombre réel de fibres plutôt que sur des suppositions, et acheminement des câbles qui protège les connecteurs des contraintes mécaniques inutiles. Rien de tout cela n’est un travail glamour, mais c’est la différence entre une usine de fibre qui fonctionne proprement pendant 15 ans et une autre qui génère un appel de service tous les trimestres.
