Types de fibres multimodes expliqués : OM1 OM2 OM3 OM4 OM5

Une comparaison technique approfondie-pour aider les ingénieurs réseau et les équipes d'approvisionnement à sélectionner la fibre multimode adaptée à leur infrastructure

Lorsqu'une entreprise de logistique du New Jersey nous a contacté le trimestre dernier au sujet de la mise à niveau de son réseau d'entrepôts, elle a été confrontée à un dilemme commun : son câblage OM1 existant ne pouvait pas prendre en charge les commutateurs 10 GbE qu'elle venait d'acheter. Le technicien sur place-avait recommandé OM4, mais était-ce excessif pour des courses d'une moyenne de 85 mètres ? Ce scénario se produit quotidiennement dans les centres de données, les campus et les installations des entreprises du monde entier.

La sélection de fibres multimodes ne consiste pas seulement à choisir un -câble à code couleur- ; il s'agit également de comprendre la physique de la propagation de la lumière, d'adapter votre infrastructure aux demandes de bande passante actuelles et futures et d'optimiser votre investissement en capital. Ce guide va au-delà des spécifications au niveau de la surface-pour expliquerpourquoices fibres fonctionnent différemment etcommentpour prendre des décisions éclairées pour votre déploiement spécifique.

Qu'est-ce qui rend la fibre multimode « multimode »

Avant de plonger dans les classifications OM, établissons ce qui distingue la fibre multimode de son homologue monomode-à un niveau fondamental.

La fibre multimode présente un diamètre de cœur plus grand-généralement de 50 μm ou 62,5 μm par rapport au noyau monomode-de 9 μm. Ce noyau plus grand permet à la lumière de voyager à travers la fibre le long de plusieurs chemins simultanément, chaque chemin représentant un « mode » de propagation différent. Considérez-le comme une autoroute à plusieurs voies plutôt qu'une route à voie unique : plus de voies signifie plus de capacité de trafic sur de courtes distances, mais la coordination devient difficile sur des tronçons plus longs.

L'interface entre le noyau-et-la gaine dans la fibre multimode à indice gradué-n'est pas une frontière nette mais plutôt une transition progressive de l'indice de réfraction. Ce gradient est précisément conçu pour égaliser le temps de trajet des différents modes. La lumière se déplaçant près du bord de la fibre emprunte un chemin physique plus long mais se déplace à travers un matériau à indice de réfraction - inférieur - (et se déplace donc plus rapidement), tandis que la lumière près du centre emprunte un chemin plus court à travers un matériau à indice de réfraction - plus élevé - (se déplaçant plus lentement). Lorsqu'ils sont parfaitement réglés, tous les modes arrivent simultanément au récepteur.

En pratique, les tolérances de fabrication font que cette compensation n'est jamais parfaite. Les différences temporelles qui en résultent entre les modes-appelées dispersion modale-limitent finalement la bande passante et la distance de transmission de la fibre. C'est le paramètre clé qui sépare OM1 à OM5.

L'évolution de la LED au VCSEL : comprendre la révolution de la bande passante

Le système de classification OM reflète un changement fondamental dans la technologie des sources lumineuses survenu à la fin des années 1990 et au début des années 2000.

L’ère LED (OM1 et OM2)

Les premiers systèmes multimodes utilisaient des-diodes électroluminescentes (DEL) comme source de lumière. Les LED produisent une sortie large et uniforme qui remplit tout le cœur de la fibre, excitant simultanément tous les modes disponibles. Cette condition de « lancement trop rempli » signifiait que la bande passante de la fibre était déterminée par les performances globales de centaines de modes travaillant ensemble. Quelques modes lents ou rapides ont eu un impact minime car l’énergie du signal était répartie sur de nombreux chemins.

Les LED ont une limitation fondamentale : leur taux de modulation maximum plafonne autour de 622 Mbit/s. Cette contrainte les rendait inadaptés aux applications à vitesse gigabit-, quelle que soit la capacité théorique de la fibre.

La révolution VCSEL (OM3, OM4, OM5)

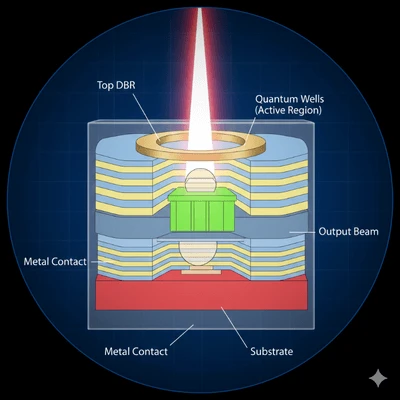

Les lasers à émission verticale-de surface de cavité- (VCSEL) ont tout changé. Ces lasers à semi-conducteurs offrent :

Des taux de modulation supérieurs à 25 Gbit/s (et en constante amélioration)

Largeur spectrale plus étroite, réduisant la dispersion chromatique

Puissance optique plus élevée pour des rapports signal-/-bruit améliorés

Coûts de fabrication inférieurs à ceux des lasers à émission périphérique

Profils de poutres circulaires qui se couplent efficacement aux cœurs de fibres

Cependant, les VCSEL ne remplissent pas uniformément le cœur de la fibre. Leur faisceau concentré n'excite qu'un sous-ensemble de modes disponibles-généralement ceux proches du centre de la fibre. Cette condition de « lancement restreint » signifie que tout défaut ou variation de l'indice de réfraction dans le centre central a un impact disproportionné sur les performances du système.

C'est pourquoi les fibres OM1 et OM2, conçues pour les lancements de LED surchargés, fonctionnent souventpireavec les VCSEL que leur bande passante nominale ne le suggère. Les fabricants de fibres ont réagi en développant une fibre multimode optimisée pour le laser (LOMMF) avec des profils d'indice de réfraction étroitement contrôlés, spécialement conçus pour les lancements de VCSEL. Cette fibre optimisée au laser-est devenue la base des classifications OM3, OM4 et OM5.

Classifications OM : répartition technique détaillée

Fibre OM1

Spécifications de base :

Diamètre du noyau : 62,5 μm

Diamètre du revêtement : 125μm

Bande passante de lancement surremplie (OFL) : 200 MHz·km à 850 nm, 500 MHz·km à 1 300 nm

Atténuation maximale : 3,5 dB/km à 850 nm, 1,5 dB/km à 1 300 nm

Couleur de la veste : Orange (selon TIA-598C)

Contexte technique :

Le noyau plus grand de 62,5 μm de l'OM1 a été choisi à l'origine car il simplifiait l'alignement avec les sources LED et permettait des tolérances de connecteur plus souples. Cependant, ce noyau plus grand prend en charge plus de modes de propagation que la fibre de 50 μm, ce qui entraîne une plus grande dispersion modale et une bande passante plus faible.

La taille du noyau de 62,5 μm crée une incompatibilité fondamentale : les connecteurs et cordons de brassage OM1 ne peuvent pas être mélangés avec les composants OM2/OM3/OM4/OM5. L'accouplement d'une fibre de 62,5 μm à une fibre de 50 μm entraîne environ 3-4 dB de perte supplémentaire, suffisamment pour provoquer des pannes de liaison dans de nombreux systèmes.

Limites de distance pratiques :

Statut actuel :

OM1 est considéré comme une infrastructure héritée. Les nouvelles installations ne doivent pas spécifier OM1, sauf si elles sont connectées à une installation existante de 62,5 μm où la continuité modale est requise. La limite de 33 mètres à 10 GbE la rend peu pratique pour les applications de centres de données modernes.

Fibre OM2

Spécifications de base :

Diamètre du noyau : 50 μm

Diamètre du revêtement : 125μm

Bande passante OFL : 500 MHz·km à 850 nm, 500 MHz·km à 1 300 nm

Atténuation maximale : 3,5 dB/km à 850 nm, 1,5 dB/km à 1 300 nm

Couleur de la veste : Orange (selon TIA-598C)

Contexte technique :

OM2 représente la transition vers la technologie de base de 50 μm tout en étant toujours conçu principalement pour les sources LED. Le cœur plus petit réduit le nombre de modes pris en charge, améliorant ainsi la bande passante par rapport à OM1. L'OM2 moderne est souvent fabriqué avec une optimisation laser-, bien qu'il ne réponde pas aux exigences strictes de l'EMB de l'OM3.

Étant donné que OM1 et OM2 utilisent des gaines orange, vérifiez toujours le type de fibre en vérifiant la légende imprimée du câble (par exemple, « 50/125 » vs « 62,5/125 ») avant la terminaison ou l'épissage.

Limites de distance pratiques :

Statut actuel :

Comme OM1, OM2 est progressivement supprimé des nouvelles installations. La limite de 82 mètres à 10 GbE limite son utilité dans les environnements modernes, bien qu'elle reste utilisable pour les connexions 1 GbE dans ses limites de distance.

Fibre OM3 (fibre multimode optimisée par laser)

Spécifications de base :

Diamètre du noyau : 50 μm

Diamètre du revêtement : 125μm

Bande passante modale effective (EMB) : 2 000 MHz·km à 850 nm

Bande passante OFL : 1 500 MHz·km à 850 nm

Atténuation maximale : 3,0 dB/km à 850 nm

Couleur de la veste : Aqua (selon TIA-598C)

Contexte technique :

OM3 a été la première classification de fibre conçue spécifiquement pour la transmission VCSEL. La mesure clé est passée de la bande passante de lancement surremplie (pertinente pour les LED) à la bande passante modale effective (pertinente pour les VCSEL). L'EMB est déterminé par des tests DMD (Differential Mode Delay), qui mesurent le retard des différents groupes de modes les uns par rapport aux autres dans des conditions de lancement restreintes qui simulent le comportement du VCSEL.

La spécification EMB de 2 000 MHz·km signifie qu'une liaison de 300-mètres fournit environ 6,67 GHz de bande passante utilisable, suffisante pour 10GbE avec marge. Le profil d'indice de réfraction de la fibre est étroitement contrôlé, en particulier dans le centre central où se concentre l'énergie du VCSEL.

Limites de distance pratiques :

Statut actuel :

OM3 reste largement déployé et-rentable pour les applications 10GbE dans un rayon de 300 mètres. Pour les installations de fibre résidentielles et les réseaux de petites entreprises où les longueurs de câble restent inférieures à 300 mètres, OM3 offre un excellent rapport qualité-prix. Cependant, les applications 40GbE et 100GbE exposent rapidement ses limites.

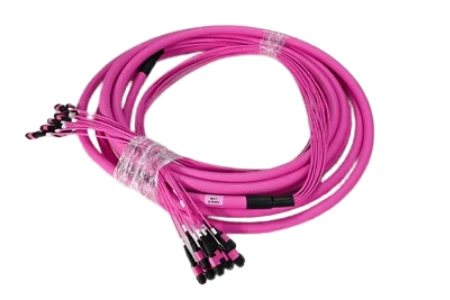

Fibre OM4

Spécifications de base :

Diamètre du noyau : 50 μm

Diamètre du revêtement : 125μm

Bande passante modale effective (EMB) : 4 700 MHz·km à 850 nm

Bande passante OFL : 3 500 MHz·km à 850 nm

Atténuation maximale : 3,0 dB/km à 850 nm

Couleur de la veste : Aqua ou Erika Violet (selon TIA-598C)

Contexte technique :

OM4 est né du perfectionnement continu du processus de fabrication après l'introduction d'OM3. Les producteurs de fibres ont obtenu un contrôle plus strict sur le profil de l'indice de réfraction, doublant ainsi la bande passante modale effective. Il ne s'agissait pas tant d'une nouvelle conception de fibre que d'une évolution de la fabrication de l'OM3 vers des normes de qualité plus élevées.

L'EMB de 4 700 MHz·km permet à une liaison de 400 mètres de prendre en charge environ 11,75 GHz de bande passante, permettant 10 GbE sur des distances qui dépasseraient la capacité de l'OM3. Plus important encore, OM4 étend la portée des systèmes 40GbE et 100GbE des limites de 100 m/70 m d'OM3 à 150 m/100 m respectivement.

OM4 est entièrement rétrocompatible avec OM3 : les deux utilisent des cœurs de 50 μm et peuvent être interconnectés sans pertes de désadaptation modale. La principale distinction visuelle est la couleur optionnelle de la veste Erika Violet (magenta), bien que de nombreux fabricants utilisent encore l'aqua.

Limites de distance pratiques :

Statut actuel :

OM4 est le choix recommandé pour les nouvelles installations de centres de données prenant en charge 10GbE à 100GbE. Sa prime de prix par rapport à OM3 est modeste (généralement 10 - 20 %), tandis que sa portée étendue offre une flexibilité opérationnelle significative et une pérennité.

Fibre OM5 (fibre multimode à large bande)

Spécifications de base :

Diamètre du noyau : 50 μm

Diamètre du revêtement : 125μm

EMB à 850 nm : 4 700 MHz·km (identique à OM4)

EMB à 953 nm : 2 470 MHz·km (nouvelle spécification)

Atténuation maximale : 3,0 dB/km à 850 nm, 2,3 dB/km à 953 nm

Couleur de la veste : vert lime (selon TIA-598C)

Contexte technique :

OM5 représente un changement de paradigme dans la conception de fibres multimodes. Alors que OM3 et OM4 optimisent la bande passante à la longueur d'onde VCSEL traditionnelle de 850 nm, OM5 étend cette optimisation sur une plage de longueurs d'onde allant de 850 nm à 953 nm.

Cette capacité à large bande permet le multiplexage par répartition en longueur d'onde courte (SWDM), dans lequel quatre longueurs d'onde (850 nm, 880 nm, 910 nm et 940 nm) transmettent simultanément sur une seule paire de fibres. Le SWDM quadruple efficacement la capacité de la fibre sans nécessiter de brins de fibre supplémentaires ni passer à une optique parallèle.

Clarification critique :L'EMB de l'OM5 à 850 nm est égal à la spécification de l'OM4. Pour les émetteurs-récepteurs à une seule longueur d'onde de 850 nm (standard 10 GbE, 25 GbE, 40 GbE SR4, 100 GbE SR4), OM5 n'offre aucun avantage en termes de distance par rapport à OM4. La prime OM5 ne rapporte des dividendes que lors de l'utilisation d'émetteurs-récepteurs compatibles SWDM-comme les modules 40G-SWDM4, 100G-SWDM4 ou les nouveaux modules 400G-BD4.2.

Limites de distance pratiques :

Statut actuel :

L’adoption d’OM5 a été plus lente que prévu initialement. La prime de coût (généralement 30-50 % par rapport à OM4) est difficile à justifier à moins que les émetteurs-récepteurs SWDM ne fassent partie du plan de déploiement. Pour la plupart des applications de centres de données, l'OM4 combiné à une optique parallèle (connectivité MPO/MTP) permet d'obtenir une rentabilité similaire ou supérieure pour 40GbE et 100GbE.

OM5 s'avère prometteur pour les environnements hyperscale où le nombre de brins de fibre est limité ou où le chemin de migration vers 400 GbE et au-delà favorise le multiplexage de longueur d'onde plutôt que le parallélisme des fibres.

Tableau de comparaison complet

Choisir la bonne fibre : cadre décisionnel

Critères d'évaluation

1. Exigences actuelles en matière de bande passante

Cartographiez la topologie de votre réseau existant et identifiez la vitesse de chaque lien. Si vous utilisez principalement des connexions 1GbE, même OM3 offre une marge importante. Cependant, si des liaisons 10 GbE ou plus rapides sont répandues, OM4 devient le minimum pratique pour la plupart des environnements.

2. Distances de parcours des câbles

Mesurez ou estimez vos plus longs parcours de câbles potentiels. Incluez les boucles lâches, les contremarches verticales et les détours de routage.-la longueur du câble installé dépasse souvent la distance en ligne droite-de 20 à 40 %.

3. Future voie de migration

Les demandes de bande passante des centres de données augmentent généralement de 25 à 50 % par an. Une infrastructure de câblage installée aujourd'hui devrait prendre en charge au moins 2 à 3 générations technologiques. Pour la plupart des organisations, cela signifie concevoir pour 40 GbE/100 GbE même si l’équipement actuel fonctionne à 10 GbE.

4. Contraintes budgétaires

Bien que l'OM4 entraîne une prime modeste par rapport à l'OM3, le coût de la main-d'œuvre pour l'installation des câbles éclipse généralement la différence de coût des matériaux. L'installation d'OM4 aujourd'hui par rapport à OM3 peut ajouter 10 -20 % à l'achat de câbles, mais évite les dépenses bien plus importantes liées au recâblage ultérieur.

Résumé des recommandations

Sélection des connecteurs et meilleures pratiques

Les performances de la fibre multimode dépendent essentiellement de la qualité et de la propreté des connecteurs. Pour les applications de centres de données à haute-densité, nos solutions MPO/MTP prennent en charge les configurations à 8, 12, 16 et 24 fibres pour les émetteurs-récepteurs optiques parallèles. Pour les connexions duplex traditionnelles, les connecteurs LC offrent la densité de ports la plus élevée avec nos ferrules en céramique de précision garantissant une perte d'insertion constante inférieure à 0,2 dB.

Types polonais

PC (contact physique) : Basic polish, adequate for most multimode applications. Return loss typically >30dB.

UPC (Contact Ultra Physique) : Enhanced polish with better surface finish. Return loss typically >50dB. Recommandé pour les applications-à grande vitesse.

APC (Contact physique incliné) : 8-degree angled polish minimizes back-reflection. Return loss >60 dB. Principalement utilisé avec la fibre monomode-mais disponible pour les applications multimodes spécialisées.

Protocole de nettoyage

La contamination est la principale cause de défaillances de liaison. Même une seule particule de poussière de 1 μm peut bloquer une transmission significative de la lumière à travers un noyau de 50 μm. Avant chaque accouplement, inspectez les extrémités du connecteur-avec un télescope à fibre optique à grossissement 200x ou plus et nettoyez avec des lingettes-non pelucheuses utilisant de l'IPA (alcool isopropylique) ou des cassettes de nettoyage à sec.

Réalisation d'une analyse de rentabilisation : coût total de possession

La différence de coût entre les qualités de fibres multimodes est souvent moins importante qu’il n’y paraît :

Exemple de coût du matériel (cordon de brassage de 100 m) :

OM3 : ~45 $

OM4 : ~52 $ (prime de 15 %)

OM5 : ~68 $ (prime de 51 % par rapport à OM3)

Main d'œuvre d'installation(idem pour tous les niveaux) : ~150-300$ par course

Lorsque la main d'œuvre d'installation domine le coût total, la dépense supplémentaire liée à la spécification d'OM4 par rapport à OM3 devient négligeable- alors que l'assurance contre les futures contraintes de bande passante est substantielle.

Pour la construction d’un nouveau centre de données, nous recommandons OM4 comme spécification par défaut. L'investissement initial modeste garantit la compatibilité avec les équipements 10GbE, 25GbE, 40GbE et 100GbE sans limitations de distance dans les distances typiques de rack-à-rack et de rangée-à-rangée.
