Qu’est-ce que le MDU ? (Concept)

MDU signifie Multi-Unité d'habitation. Dans le secteur des télécommunications et des réseaux, ce terme fait référence à un bâtiment abritant plusieurs foyers indépendants. Les exemples courants incluent les immeubles d’appartements, les résidences étudiantes, les hôtels et les immeubles de bureaux.

Les termes fibre MDU ou fibre optique MDU font référence au déploiement de réseaux de fibre-jusqu'à-la maison-(FTTH) pour ces bâtiments multi-familiaux. Il s'agit d'une méthode de déploiement différente du câblage pour les maisons individuelles (SDU, Single-Dwelling Unit) :

Comparaison	SDU	MDU
Répartition des utilisateurs	Répartis, un ménage par structure	Concentré, plusieurs unités par bâtiment
Utilisation du câble	Câble dédié par foyer	Squelette partagé, gouttes ramifiées
Méthode de fractionnement	Généralement en extérieur	Division à plusieurs niveaux à l'intérieur du bâtiment
Complexité du câblage	Simple	Nécessite une planification minutieuse

Après avoir compris le concept de base de ce qu'est MDU dans les télécommunications, nous comprenons désormais mieux comment déployer une solution d'installation fibre MDU spécifique.

Quels problèmes ce guide peut-il résoudre pour vous ?

Il s'agit d'un guide pratique de projet MDU fibre. Que vous soyez un ingénieur réseau planifiant un projet de fibre optique MDU / un acheteur qui a besoin de comprendre la signification de MDU dans les télécommunications / un gestionnaire immobilier qui souhaite comprendre ce que MDU signifie dans les télécommunications

Ou simplement un passionné de technologie qui souhaite comprendre les principes du câblage par câble MDU, vous trouverez ici des informations utiles sur le projet MDU.

j'utiliseraiProduits Evolux Fibreà titre d'exemple, car notre gamme de produits couvre l'équipement de base pour le câblage des MDU : connecteurs à fibre optique, cordons de brassage, tresses, répartiteurs PLC, boîtes à bornes et adaptateurs.-ce sont précisément les composants passifs les plus couramment utilisés dans l'installation de fibre MDU.

Quelles stratégies devraient être utilisées pour différentes tailles d’IMDU ?

Comprendre la taille de votre MDU est essentiel avant de pouvoir commencer à déployer une stratégie, car les méthodes de déploiement diffèrent. Cela détermine le nombre de répartiteurs, de boîtes à bornes et de câbles à fibre optique dont vous avez besoin. Les projets de télécommunications MDU sont classés en trois types en fonction du nombre d'étages et de logements :

Type de MDU	Sols	Unités	Stratégie de câblage	Architecture de fractionnement recommandée
MDU de faible hauteur-	Inférieur ou égal à 3 étages	Inférieur ou égal à 12 unités	Centralisé, équipement extérieur au bâtiment	Mono-étage 1:16
-MDU de taille moyenne	4-10 étages	12-128 unités	Distribué, local technique + terminaux d'étage	Deux-étages 1:8×1:8
Immeubles de grande hauteur-	>10 étages	>128 unités	Salles de distribution multiples à plusieurs niveaux	Deux-étages 1:16×1:8

À quoi ressemble le réseau Fibre MDU ?

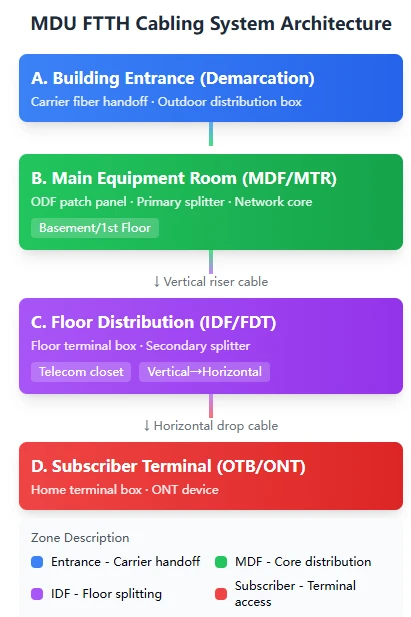

Voici un schéma pour vous aider à comprendre : Un réseau de fibre optique MDU complet se compose de quatre zones, s'étendant du côté de l'opérateur jusqu'au côté du propriétaire :

MDU FTTH Cbaling System Architecture

Le travail de l'installation de la fibre MDU est de connecter ces quatre zones à l'aide de l'équipement approprié.

Quelle configuration faut-il pour le local technique principal ?

Vous souvenez-vous de la taille de votre MDU ? Ensuite, nous pouvons commencer à comprendre comment configurer la salle d’équipement principale correspondante. La salle d'équipement principale est principalement responsable de la terminaison externe de la fibre optique, du routage principal et de la distribution, ce qui a un impact sur la capacité globale et l'évolutivité du réseau. J'ai répertorié les produits appropriés directement pour votre référence :

Configuration d'équipement recommandée par Evolux Fiber

Type d'équipement	Caractéristiques	Application	Pourquoi choisir ceci
Montage en rack-ODF	4U, 144/288 cœurs	MDU de taille moyenne-grande (60 à 200 unités)	Haute capacité, extension facile
Faire glisser-Sortir ODF	2U, 48/96 cœurs	MDU moyen (24-60 unités)	Opération facile, bon rapport qualité-prix
ODF fixe	2U, 48 cœurs SC/96 cœurs LC	Petit MDU (<24 units)	Structure simple, faible coût
Boîtier fibre à montage mural-	1U/2U, 12/24/48 ports	Scénarios avec-espace limité	Aucun espace au sol requis

L'ODF (Optical Distribution Frame) est un élément clé de l'équipement de la salle d'équipement principale. Les panneaux de brassage ODF d'Evolux présentent plusieurs caractéristiques remarquables : une apparence soignée, un câblage raisonnable, facile à localiser et une installation simple-, celles-ci sont particulièrement importantes pour la maintenance ultérieure.

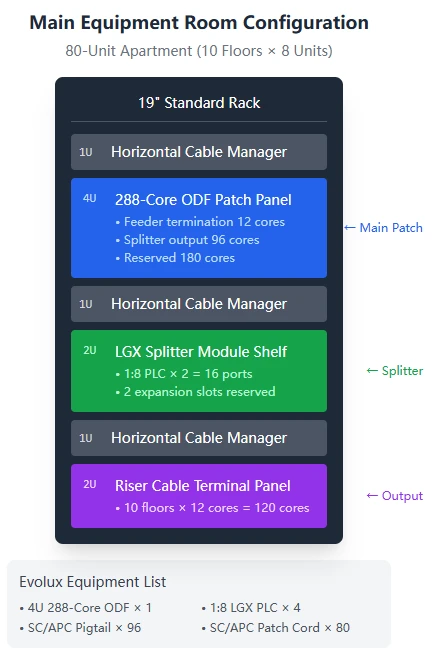

Un exemple spécifique d'Evolux : Schéma de configuration pour un immeuble d'appartements de taille moyenne de 80-logements

Si votre projet est également un immeuble de 10 étages avec 8 unités par étage, totalisant 80 unités, alors votre local technique principal peut être configuré comme suit :

Main Equipment Room Configuration

Liste des équipements utilisés dans la solution :·

ODF à montage en rack 4U 288-cœurs × 1
Répartiteur PLC LGX 1:8 × 4 (2 en utilisation, 2 en veille)
Queue de cochon SC/APC 1m × 96
Cordon de brassage SC/APC 2m × 80
Rack de gestion des câbles horizontal 1U × 3

Qu'est-ce qu'un répartiteur optique PLC ? Comment est-il utilisé dans un MDU ?

Les opérateurs ne peuvent fournir que 1 à 2 fibres optiques (correspondant à 1 à 2 ports PON) ou un nombre limité de fibres, mais nous devons connecter des dizaines, voire des centaines de foyers. Dans ce cas, un séparateur optique est utilisé pour résoudre ce problème en « transformant un en plusieurs ». Un séparateur optique PLC utilise le principe des guides d'ondes optiques pour « diviser uniformément » un faisceau de lumière en plusieurs faisceaux. Par exemple, un répartiteur 1:8 possède 1 entrée et 8 sorties, chaque sortie ayant environ 1/8 de la force du signal d'origine.

Différents scénarios d'application nécessitent l'utilisation de séparateurs avec les types de packages correspondants :

Type de colis	Caractéristiques de taille	Où installer	Quand utiliser
Fibre nue	Le plus petit	Nécessite une protection supplémentaire	Scénarios d'épissage personnalisés
Mini-tube en acier	3×40mm	À l'intérieur des boîtes à bornes	Premier choix pour diviser le sol
Boîte ABS	100×80×10mm	Installation autonome	Emplacements extérieurs ou spacieux
Cassette LGX	Module standard	À l'intérieur du rack ODF	Division de la salle technique principale
Brancher-la carte	Format carte-	Emplacements pour boîtier de distribution	Boîtes de distribution au sol

Tableau de référence du rapport de division :

Rapport de division	Perte théorique	Perte réelle	Application
1:2	3,0 dB	3,2-3,8 dB	Étape préalable-en cascade
1:4	6,0 dB	6,5-7,2 dB	Petit immeuble-de faible hauteur
1:8	9,0 dB	9,5-10,5 dB	MDU moyen, le plus courant
1:16	12,0 dB	12,5-13,5 dB	Fractionnement centralisé
1:32	15,0 dB	15,5-17,0 dB	Division primaire de grande MDU
1:64	18,0 dB	18,5-20,5 dB	Scénarios à ultra-haute densité

Devez-vous choisir un fractionnement en une-étape ou en deux-étapes ?

La division en une -étape consiste à placer un grand répartiteur (par exemple, 1 : 32) dans le sous-sol, divisant directement la fibre vers chaque foyer en 32 chemins. Cette approche est de structure simple et comporte moins de points de séparation, mais le câblage est complexe en raison du nombre croissant de câbles à fibres optiques.

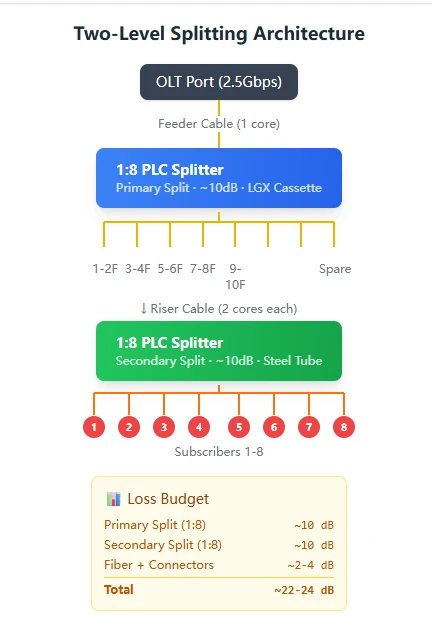

Le fractionnement en deux -étapes consiste à placer un répartiteur 1 : 8 au sous-sol, puis un autre répartiteur 1 : 8 à chaque étage, desservant ainsi 8 x {6}} foyers. Cette méthode nécessite moins de câbles à fibres optiques et est plus flexible, mais l'étage de division supplémentaire augmente la perte de fibre d'environ 10 dB.

Two-Level Splitting Architecture

Pour les MDU comptant plus de 30 foyers, nous recommandons une division en deux -étapes. Il s’agit de l’approche dominante pour l’installation de la fibre MDU.

Comment choisir une boîte à bornes ?

La zone de câblage au sol est le "point d'intersection" des câbles optiques de base verticaux et des câbles de dérivation horizontaux.-les câbles optiques de la colonne montante "atterrissent" ici, puis se ramifient en plusieurs câbles optiques se connectant à chaque foyer.

Boîtes à bornes intérieures

Produit	Nombre de ports	Dimensions (mm)	Caractéristiques	Application
Mini boîte à bornes	2 ports	86×86×23	Ultra-encastrable au mur-	Entrée des abonnés
Boîte à bornes standard	4 ports	120×80×25	Fixation murale-, finition blanche	Abonné/petit étage
Boîte à bornes moyenne	8 ports	180×120×35	Plateau d'épissure-intégré	Répartition au sol
Grande boîte à bornes	16/24 ports	280×200×50	Peut diviser la maison	Distribution principale à l'étage

Boîtes à bornes étanches extérieures

Si le placard télécom est humide ou si le point de distribution est à l'extérieur, utilisez des types étanches :

Produit	Nombre de ports	Indice de protection	Application
Boîtier étanche à 8 ports	8 ports	IP65	Environnements humides/semi-extérieur
Boîtier étanche à 16 ports	16 ports	IP65	Distribution extérieure au sol
Boîtier étanche à 24 ports	24 ports	IP65	Grands planchers/multi-porteurs

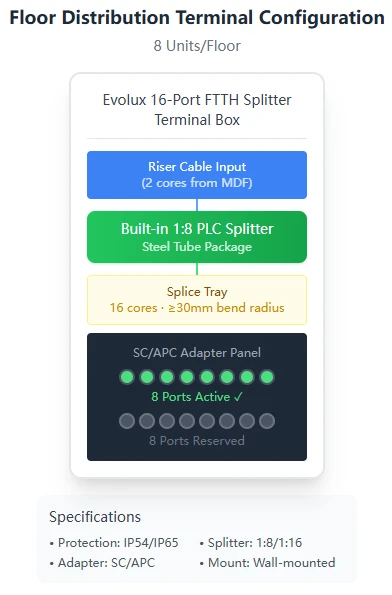

Schéma d'installation de la boîte à bornes au sol :

Floor Distribution Terminal Configuration

Comment choisir un câble à fibre optique ? Quel type doit être utilisé pour différents emplacements ?

La sélection du câble MDU nécessite de prendre en compte l'emplacement d'installation, les exigences en matière de nombre de conducteurs et l'indice ignifuge-. Différents types de câbles à fibres optiques sont utilisés dans différents domaines :

Câbles de colonne montante

Modèle de produit	Nombre de noyaux	Type de fibre	Veste	Classement au feu	Application
GJFJV	2-24 cœurs	G652D/G657A1	LSZH	Contremarche	Contremarche intérieure de premier choix
GJSFJV	6-24 cœurs	G657A1	LSZH + ruban d'acier	Contremarche	Quand une protection supplémentaire est nécessaire
GYFTY	12-288 noyaux	G652D	PE	Extérieur-classé	Extérieur à l'entrée du bâtiment

Câbles de distribution horizontaux

Modèle de produit	Nombre de noyaux	Type de fibre	Veste	Caractéristiques	Application
GJXZY	2-24 cœurs	G657A2	LSZH	Micro-tube flexible	Distribution dans les couloirs
GJPFXJH	12-48 noyaux	G657A	LSZH	Tampon serré multicœur-	Plancher FTTB

Câble de dérivation

Modèle de produit	Nombre de noyaux	Diamètre extérieur	Type de fibre	Veste	Application
GJXFH (Papillon)	1 à 4 cœurs	2 × 3 mm	G657A1/A2	LSZH	Chute intérieure
GJXFH (autonome-)	1 à 4 cœurs	2 × 5 mm	G657A2	LSZH+Fil d’acier	Chute aérienne
GJYXFCH	2-12 noyaux	Rond	G657A2	LSZH	Aérien/extérieur
Tampon serré	1-2 noyaux	3,6-4,8 mm	G657A1	LSZH-OFNP	Câblage intérieur

Est-ce qu'un MDU nécessitez-vous un câble à fibre optique G657 pour une installation domestique ?

La série G657 est une « fibre insensible à la courbure », ce qui signifie qu'elle peut fonctionner avec un très petit rayon de courbure sans augmenter les pertes. Cela le rend idéal pour les coins de couloir et les coudes de conduits serrés.

Standard	Rayon de courbure minimum	Perte supplémentaire à 1 550 nm	Produit Évolux
G.657A1	10 millimètres	Inférieur ou égal à 0,25 dB à 10 mm/10 tours	Câble de dérivation standard
G.657A2	7,5 mm	Inférieur ou égal à 0,03 dB à 15 mm/10 tours	Chutes dans un espace restreint
G.657B3	5 millimètres	Inférieur ou égal à 0,15 dB à 5 mm/1 tour	Scénarios de virages extrêmes

Où se trouve la boîte à bornes fibre optique ?

La boîte à bornes à fibre optique est le dernier arrêt pour que les câbles à fibre optique atteignent le domicile de l'utilisateur -le modem optique (ONT) est connecté ici.

Sélection de la boîte à bornes domestique

Scénario	Produit recommandé	Caractéristiques	Caractéristiques
Résidentiel standard	Mini boîte à bornes FTTH	2 ports, blanc	Panneau de type 86-, montage encastré au mur
Résidentiel haut de gamme	Boîte à bornes encastrée	2 ports, caché	Se coordonne avec le décor
Utilisateur commercial	Boîte à bornes standard	4 ports	Prend en charge plusieurs ONT ou lignes de sauvegarde
Extérieur Ontario	Boîte à bornes étanche	2 ports, IP65	Installation extérieure, étanche

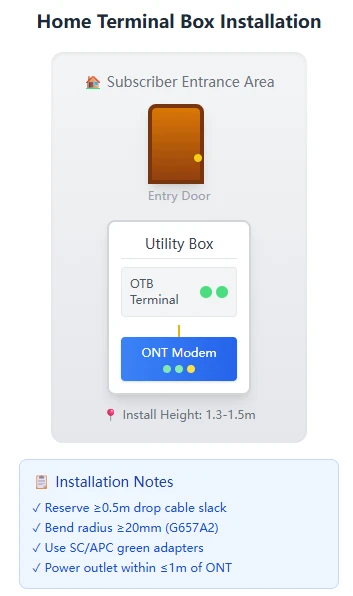

Emplacement d'installation et diagramme des points clés :

Home Terminal Box Installation

Connecteurs et adaptateurs fibre optique : ces petits accessoires sont cruciaux

Dans les réseaux fibre MDU, les connecteurs et les adaptateurs, bien que de petite taille, sont utilisés en grande quantité et jouent un rôle crucial-ils sont chargés de permettre des connexions "plug-and-play" entre les fibres optiques.

Types de connecteurs courants

Taper	Apparence	Utilisation principale
SC/APC	Tête carrée verte	Norme de réseau PON, requise pour MDU
SC/CUP	Tête carrée bleue	Scénarios sans-PON
CL	Petite tête carrée	Scénarios à haute-densité, courants dans ODF
FC	Tête filetée ronde	Équipement hérité

Nous vous recommandons d'utiliser systématiquement SC/APC avec des connecteurs verts. Cela aidera à éviter une insertion incorrecte.

Qu’en est-il des grands MDU ?

Nous pouvons utiliser une solution MPO/MTP haute-densité :

Pour les grands projets de fibre optique MDU comptant plus de 200 utilisateurs, les connecteurs monocœur traditionnels -sont trop inefficaces. La solution MPO/MTP d'Evolux peut améliorer considérablement l'efficacité du déploiement.

Spécifications du panneau de brassage MPO/MTP

Produit	Caractéristiques	Densité du noyau	Application
Panneau de brassage MPO/MTP 1U	96 cœurs	96 cœurs/1U	Distribution principale MDU moyenne
Panneau de brassage MPO/MTP 1U	144 cœurs	144 cœurs/1U	Distribution principale des grandes MDU
Panneau de brassage MPO/MTP 3U	288 cœurs	96 cœurs/U	MDU très-grande
Panneau de brassage MPO/MTP 4U	384/576 cœurs	96-144 cœurs/U	Qualité du centre de données

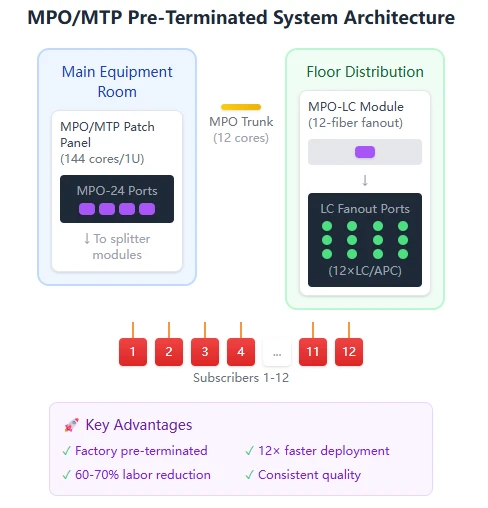

Avantages des systèmes pré-terminés MPO :

MPO/MTP Pre-Terminated System Architecture

Foire aux questions

Recherche rapide de produits et calcul des pertes

Comment choisir le panneau de brassage ODF ?

Échelle utilisateur	Produit recommandé	Caractéristiques	Type de connecteur
<20 units	1U fixe	24 cœurs	CS
20-40 unités	1U coulissant-Sortie	48 cœurs	SC/LC
40-80 unités	2U coulissant-Sortie	96 cœurs	CL
80-150 unités	Montage en rack 4U-	144 cœurs	CL
150-250 unités	Montage en rack 4U-	288 cœurs	LC/MPO
250+ unités	MPO haute-densité	576 cœurs+	MPO-LC

Comment choisir un répartiteur ?

Étape de fractionnement	Rapport de division	Type de colis	Emplacement d'installation
Première étape	1:8/1:16	Cassette LGX	Support ODF
Deuxième étape	1:8	Tube en acier/boîte ABS	Boîte à bornes au sol
Étape unique	1:16/1:32	Boîte ABS	Boîte de distribution extérieure

Comment choisir le câble ?

Emplacement de la demande	Produit recommandé	Nombre de noyaux	Type de fibre
Mangeoire extérieure	GYFTY	12-48 noyaux	G652D
Contremarche intérieure	GJFJV	24-48 cœurs	G657A1
Couloir horizontal	GJXZY	12-24 cœurs	G657A2
Chute intérieure	GJXFH/tampon serré	1-2 noyaux	G657A1/A2
Chute extérieure	GJXFH Autonome-	1-2 noyaux	G657A2

Comment choisir une boîte à bornes ?

Emplacement d'installation	Produit recommandé	Nombre de ports	Indice de protection
Entrée des abonnés	Mini boîte à bornes	2 ports	IP20
Placard au sol (intérieur)	Boîte à bornes standard	8/16 ports	IP54
Placard au sol (humide)	Boîte à bornes étanche	8/16/24 ports	IP65
Distribution extérieure	Boîte de distribution étanche	16/24 ports	IP65

Comment calculer le budget de perte ?

Les systèmes PON ont des limites de budget de puissance (généralement 28-32 dB). Dépassez-le et vous aurez des abandons. Lors de l’installation de la fibre MDU, vous devez calculer le budget des pertes à l’avance.

Sources de pertes

Type de perte	Valeur typique	Remarques
Perte de fibres	0,35-0,4 dB/km	Quelques centaines de mètres de bâtiment ajoutent 1 à 2 dB
Perte du répartiteur	10-17 dB	Cela dépend du rapport de partage
Perte de connecteur	0,3-0,5 dB/chacun	Chaque point de connexion accouplé
Perte d'épissure	0,05-0,1 dB/chacun	Avec une bonne qualité d'épissure
