On nous pose souvent cette question :« Devrions-nous nous en tenir aux connecteurs LC ou passer au MTP/MPO pour l'expansion de notre centre de données ? »Et honnêtement, la réponse n'est presque jamais simple-ou-l'-autre choix.

Voici le problème :-l'essentiel de la confusion vient d'informations incomplètes. Vous lirez peut-être que MTP/MPO offre « 12 fois la densité » et vous penserez : super, allons-y à fond-là-dessus. Mais ensuite, vous réalisez que vos commutateurs existants utilisent des interfaces LC, que vos techniciens sont formés à la terminaison LC et que vous vous retrouvez soudain face à une configuration hybride dont personne ne vous avait prévenu.

Ou peut-être avez-vous fait le calcul des coûts des composants et les câbles LC semblent moins chers par fibre. Vrai. Mais avez-vous pris en compte les 6 heures de travail d'installation pour 48 connexions LC contre 20 minutes pour le tronc MTP équivalent ? C’est là que le tableau des coûts réels devient intéressant.

Ce guide passe en revue les points de décision réels-et non les informations théoriques "Voici ce qu'est chaque connecteur" que vous pouvez trouver sur Wikipédia. Nous supposons que vous connaissez déjà les bases. Ce dont vous avez probablement besoin, c'est de clarté surquand chaque technologie a un sens financier, où apparaissent les coûts cachés et comment éviter les erreurs que nous avons vu d'autres équipes commettre.

L’équation des coûts dont personne ne parle

Commençons par les chiffres, car c’est là que la plupart des conversations sur la planification restent bloquées ou tournent mal.

Le prix des composants raconte une histoire trompeuse. Oui, un câble principal MTP à 12 fibres préterminé coûte plus de six cordons de brassage LC duplex couvrant le même nombre de fibres. Parfois 2 à 3 fois plus. Si vous vous arrêtez là, LC semble être le gagnant évident.

Mais le coût des composants ne représente généralement que 15 à 25 % du coût total du projet de câblage. Le reste ? Main d'œuvre, espace rack, infrastructure de gestion des câbles et maintenance continue. C'est là que la comparaison s'inverse.

Un côté-côte à-pour un déploiement de 1 000 fibres :(Ces chiffres sont basés sur les tarifs typiques du marché américain et les temps d'installation que nous avons suivis sur plusieurs projets. Vos chiffres peuvent varier, mais les ratios ont tendance à se maintenir.)

Sources de données : taux de main-d'œuvre basés sur les enquêtes auprès des installateurs BICSI 2023-2024 ; les coûts d'espace rack d'après les références de colocation de l'Uptime Institute ; prix des composants à partir des devis agrégés des distributeurs.

Ce qu’il faut retenir, ce n’est pas « MTP/MPO gagne toujours ». C'est çale point de croisement se situe autour de 400 à 500 fibres. En dessous de ce chiffre, le coût inférieur des composants de LC peut compenser la différence de main d'œuvre. Au-delà de cela, l'efficacité de l'installation et les avantages en matière de densité du MTP/MPO s'accumulent rapidement.

Notre avis :Nous avons vu des équipes se brûler en se concentrant trop étroitement sur les cotations initiales. Un client a économisé 15 000 $ sur les composants en optant pour le tout-LC, puis a dépensé 40 000 $ de plus en installation et a manqué d'espace rack six mois plus tard. L'option « la moins chère » leur a coûté une armoire supplémentaire et un week-end de recâblage d'urgence. Planifiez où vous serez dans 3 ans, pas seulement là où vous en êtes aujourd'hui.

À quoi ressemble réellement la « haute densité »

Des chiffres comme « amélioration de la densité 12x » sont souvent évoqués. Voici ce que cela signifie en pratique.

Prenez un panneau de brassage 1U standard. Avec les adaptateurs LC duplex, vous pouvez installer 48 ports, ce qui vous donne 96 connexions fibre. Assez dense par rapport aux normes traditionnelles. Remplacez maintenant ces adaptateurs LC par des interfaces MTP-24. Même espace 1U, mais désormais chaque port gère 24 fibres au lieu de 2. Cela représente 1 152 connexions fibre dans la même unité de rack.

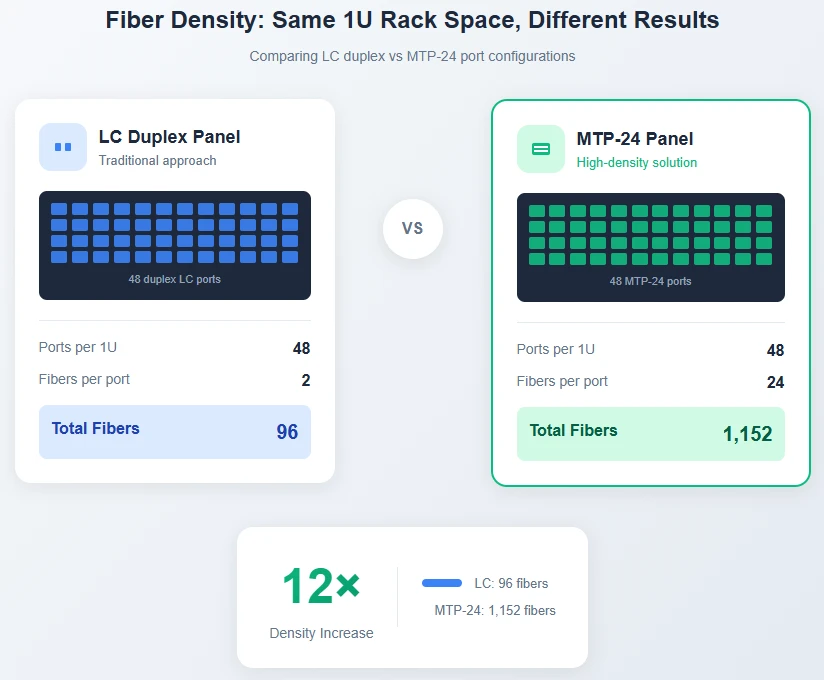

Figure 1 : Le même espace rack 1U offre une capacité de fibre radicalement différente. La configuration MTP-24 atteint 12 fois la densité de connexion du LC duplex.

Cela est particulièrement important dans les environnements où l'espace rack est limité ou coûteux. Les installations de colocation facturant 800 $-1 500 $ par unité de rack par mois font de la densité un levier de coûts direct. Les centres de données d'entreprise à empreinte fixe sont confrontés à la même pression sous un angle différent : chaque unité de rack consommée par le câblage est une unité que vous ne pouvez pas utiliser pour le calcul.

Mais la densité comporte ses propres défis. Lorsqu'une connexion MTP-24 échoue, 24 fibres tombent simultanément au lieu de 2. Le dépannage nécessite différents outils et compétences. Le nettoyage d'une face d'extrémité de 24 fibres est plus complexe que le nettoyage d'une seule virole LC. Ce ne sont pas des raisons à évitercâblage fibre-haute densité-ce sont des raisons de le planifier correctement.

Pourquoi la plupart des centres de données finissent par utiliser les deux

Voici quelque chose que les supports marketing ne soulignent pas : la majorité des centres de données modernes ne choisissent pas entre LC et MTP/MPO. Ils utilisent une architecture de câblage structurée qui exploite chaque technologie là où cela a du sens.

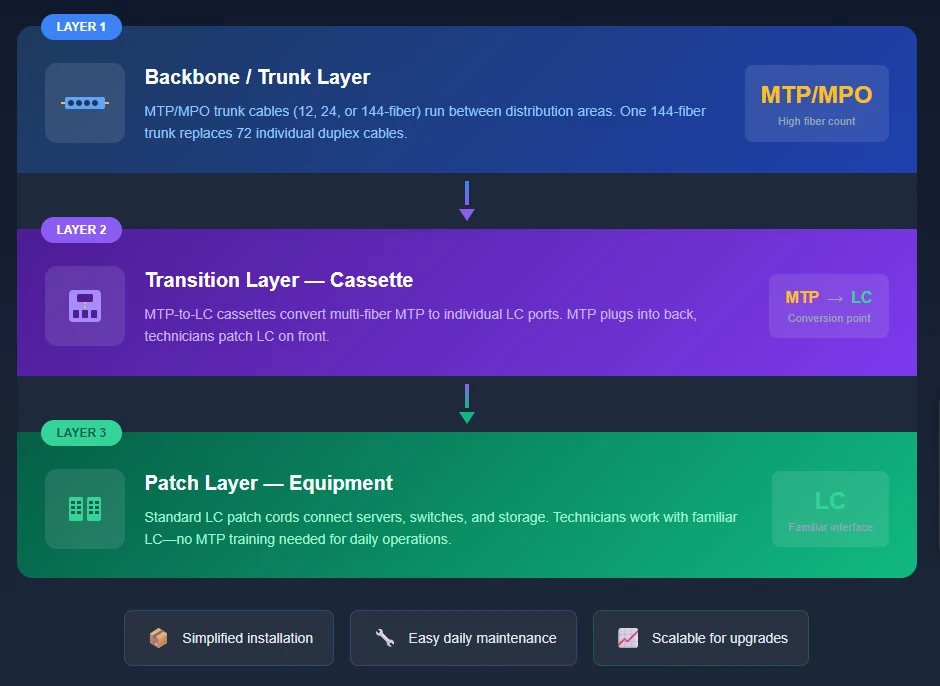

Figure 2 : Architecture hybride à trois -couches - densité MTP/MPO pour le backbone, cassettes pour la transition, accessibilité LC pour l'application des correctifs.

La couche dorsaleutilise des câbles principaux MTP/MPO-généralement 12, 24 ou 144-assemblages de fibres-circulant entre les répartiteurs principaux et le-haut des-emplacements de rack. Un tronc MTP de 144 fibres remplace ce qui serait autrement 72 câbles duplex individuels. Les économies réalisées sur le chemin de câbles sont à elles seules substantielles, et l'installation consiste désormais à connecter des ensembles pré-terminés plutôt qu'à tirer et à terminer des dizaines de câbles individuels.

La couche de transitionC'est là que MTP rencontre LC. Les modules cassette-petits boîtiers avec des ports MTP à l'arrière et des ports LC à l'avant-se trouvent à l'intérieur de panneaux de brassage fibre. Le tronc MTP se branche à l’arrière ; les techniciens travaillent avec des connexions LC standard en façade. C’est le pont qui rend l’approche hybride pratique.

La couche de patchest tout LC. Les cartes réseau de serveur, les HBA de stockage et la plupart des ports de commutateur utilisent des émetteurs-récepteurs à interface LC-. Les personnes effectuant des déplacements, des ajouts et des modifications au quotidien--travaillent avec des cordons de brassage LC familiers. Ils n'ont pas besoin de savoir ou de se soucier du fait que l'épine dorsale derrière la cassette est MTP/MPO-, ils voient simplement les ports LC.

Notre avis :La cassette est le héros méconnu de l’infrastructure fibre moderne. Il vous permet de capturer les avantages de densité et d'installation de MTP/MPO sur de longues distances tout en préservant l'accessibilité de LC pour les connexions qui changent fréquemment. Si vous construisez une nouvelle infrastructure, commencez votre planification à partir de la cassette vers l'extérieur.-De quel nombre de fibres avez-vous besoin dans chaque rack ? Cela détermine les spécifications de votre ligne réseau et les exigences de votre port LC.

Polarité : l'erreur qui coûte des week-ends

S'il y a un sujet sur lequel nous avons constaté les problèmes les plus évitables, c'est bien la gestion de la polarité dans les systèmes MTP/MPO.

Avec les connexions LC, la polarité est simple - vous faites correspondre Tx à Rx. Si vous gâchez tout, vous échangez les deux fibres. Prend 30 secondes. Avec 12 ou 24 fibres dans un seul connecteur, les calculs se compliquent. La norme TIA-568 définit trois méthodes de polarité, et leur mélange ne provoque pas seulement la défaillance d'une liaison, mais peut également brouiller plusieurs paires de fibres d'une manière véritablement pénible à diagnostiquer.

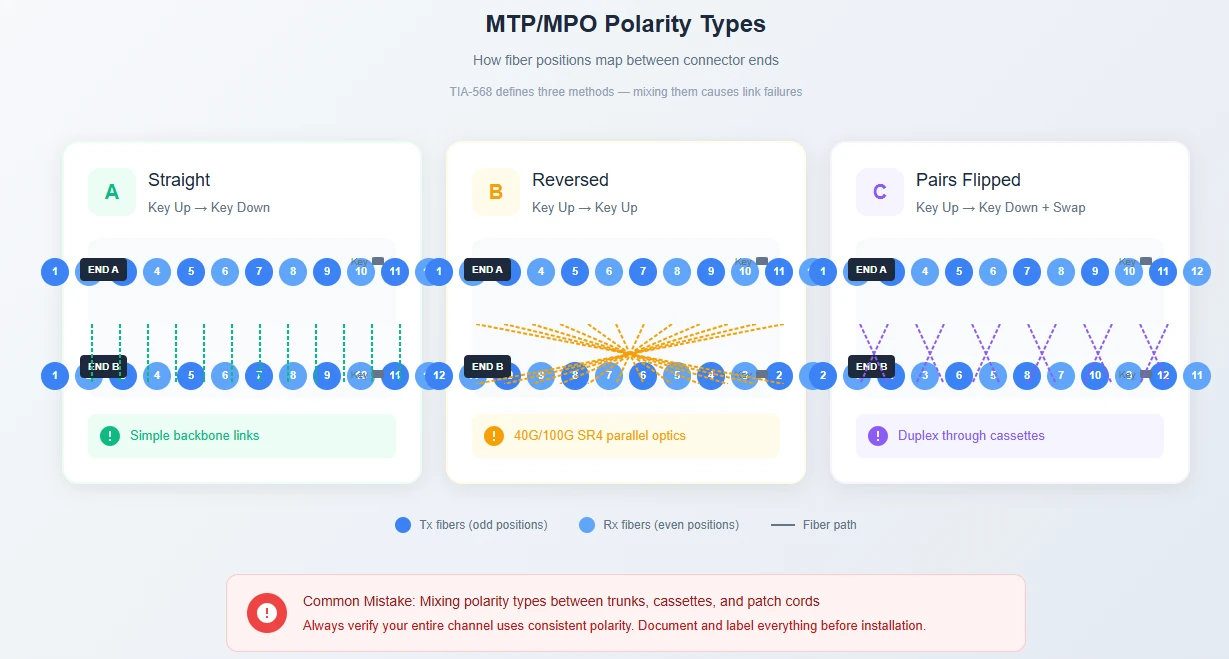

Figure 4 : Méthodes de polarité MTP/MPO - Le mappage de position 1 détermine l'alignement Tx/Rx. Le type B (inversé) est le plus courant pour les optiques parallèles.

La solution n'est pas compliquée-il suffit deplanifier avant de commander. Documentez votre schéma de polarité. Assurez-vous que vos cassettes, lignes réseau et cordons de brassage suivent tous la même méthode. Étiquetez tout. Et testez avec un testeur compatible MPO-avant la mise en ligne, et non après que quelqu'un ait signalé un échec de liaison.

TIA-568.3-D spécifie que les cordons de test doivent vérifier à une perte de 0,3 dB ou mieux. Si vous constatez des chiffres plus élevés ou des résultats incohérents entre les positions des fibres, la polarité est la première chose à vérifier. ^[1]

{{0}Épreuve future : ce que les 400 G et 800 G signifient pour votre câblage

Si vous construisez aujourd’hui une infrastructure qui doit durer 5 à 7 ans, la feuille de route 400G et 800G est importante.

Voici la trajectoire : l'optique parallèle 100 G (SR4) utilise 8 fibres avec des connecteurs MTP-12. 400G DR4 utilise la même approche à 8 fibres. Mais les déploiements 400G SR8 et 800G passent à des connecteurs MTP à 16 fibres pour un nombre de voies plus élevé.

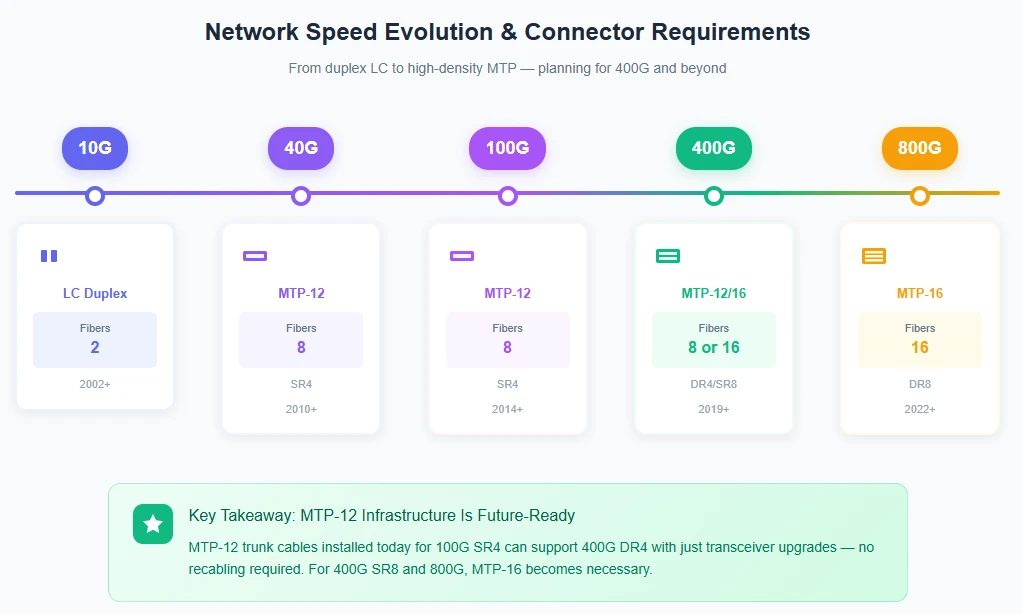

Figure 3 : évolution de la vitesse du réseau et exigences de connecteur correspondantes. L'infrastructure MTP-12 prend en charge les mises à niveau via 400G DR4 ; MTP-16 permet 400G SR8 et 800G.

L'implication pratique : l'infrastructure de liaison MTP/MPO que vous installez aujourd'hui pour 100 G peut gérer 400 G DR4 avec uniquement des mises à niveau de l'émetteur-récepteur-aucun recâblage nécessaire. Il s'agit d'un avantage significatif par rapport aux architectures LC- uniquement, qui nécessiteraient l'ajout d'un nombre de fibres pour prendre en charge les optiques parallèles à ces vitesses.

Pour les clusters IA et ML, cela est déjà pertinent. Les interconnexions GPU-à-GPU stimulent désormais l'adoption du 400G, avec 800G à l'horizon proche. Si votre feuille de route inclut une densité de calcul importante,câblage fibre-haute densitéavec MTP/MPO, ce n'est pas facultatif-ce sont des enjeux de table.

Test : ne sautez pas cette partie

Tester les liens MTP/MPO n’est pas la même chose que tester les liens LC, et la différence n’est pas seulement académique.

Toipeuttestez les liaisons MTP avec des câbles épanouis et un testeur duplex standard. Connectez le breakout à l'extrémité MTP, testez chaque paire de fibres individuellement avec votre OLTS, répétez pour toutes les positions. Pour un connecteur à 12 fibres, cela représente 6 cycles de test par extrémité. Multipliez par chaque connexion de votre installation, ajoutez du temps de configuration pour les câbles de référence et vous obtenez un processus de test qui prend 5 à 10 fois plus de temps que nécessaire.

Les testeurs modernes spécifiques au MPO- (comme le Fluke MultiFiber Pro) analysent simultanément toutes les positions des fibres. Le guide de test CEI TR 61282-15 recommande désormais des testeurs dotés d'interfaces MPO natives précisément pour cette raison-le gain de temps est considérable et vous éliminez l'étape sujette aux erreurs liée à la gestion de plusieurs connexions breakout. ^[2]

Testez tout après l’installation, avant de mettre les liens en production. Les erreurs de contamination et de polarité sont beaucoup plus faciles à corriger lorsque les racks ne sont pas sous tension et que l'équipe d'exploitation ne vous écoute pas.

Obtenir les bons composants

Tous les connecteurs MTP/MPO ne sont pas égaux. Le connecteur MPO standard (conformément à la norme CEI 61754-7) existe depuis les années 1990. MTP-La version déposée de US Conec ajoute plusieurs améliorations importantes pour les systèmes modernes.câblage fibre-haute densité:

Conception à virole flottanteaméliore l'alignement du contact physique, particulièrement important lorsque vous ajoutez plus de fibres

Pinces à broches métalliques(par rapport au plastique sur le MPO générique) réduit la casse des broches lors de cycles d'accouplement répétés

Tolérances de fabrication plus strictesoffrent une perte d'insertion plus faible et plus cohérente-les spécifications typiques sont de 0,15-0,35 dB pour le MTP à faible perte contre . 0.25-0.50 dB pour le MPO standard

MTP et MPO sont physiquement compatibles-vous pouvez associer un connecteur MTP à un MPO générique sans problème. Mais pour les infrastructures critiques, la différence de performances justifie la prime.

Lors de l'approvisionnementconnecteurs de fibre optiqueet les assemblages, recherchez des fournisseurs qui fournissent des rapports de test individuels pour chaque câble. Les allégations génériques « conforme aux spécifications » sont moins utiles que les valeurs mesurées réelles. Vous souhaitez voir les données de perte d'insertion indiquant quelles fibres spécifiques atteignent quels numéros -c'est ainsi que vous détectez les problèmes avant qu'ils n'atteignent votre site d'installation.

Pratiques d'installation qui empêchent les rappels

Quelques détails d’installation comptent de manière disproportionnée :

La propreté est tout.Une particule de poussière de 1-micron sur une ferrule LC à fibre unique affecte une connexion. La même particule sur une virole MTP-24 peut dégrader simultanément plusieurs noyaux de fibres. Inspectez toujours les faces d'extrémité avec un fibroscope (grossissement minimum 200x) et nettoyez avec les outils appropriés avant chaque accouplement. Les quelques minutes supplémentaires par connexion permettent d'économiser des heures de dépannage plus tard.

Respecter le rayon de courbure.La règle du diamètre 10 x-extérieur- s'applique aux câbles LC et MTP/MPO. Des courbures plus serrées augmentent la perte d'insertion et peuvent provoquer des microfractures qui se manifestent par des défaillances intermittentes des mois après l'installation. Utilisez une gestion des câbles appropriée-gestionnaires verticaux, guides horizontaux-qui maintiennent le rayon tout au long du chemin.

Faites correspondre correctement les sexes.Les connecteurs MTP/MPO sont disponibles en configurations mâle (avec broches de guidage) et femelle (avec trous d'épingle). Les ports d'équipement sont toujours mâles, les câbles connectés à l'équipement nécessitent donc des extrémités femelles. Les connexions tronc-à-tronc utilisent généralement un adaptateur mâle-à-mâle avec un adaptateur femelle-à-femelle. Forcer les sexes incompatibles à endommager les broches de guidage-et remplacer les connecteurs endommagés sur les-assemblages pré-terminés coûte cher.

Bouchez le tout.Les capuchons anti-poussière existent pour une raison. Chaque connecteur non utilisé activement doit être bouché. C'est une habitude simple qui évite la source la plus courante de problèmes de connexion.

Alors, que devriez-vous réellement faire ?

Plutôt que de proposer une conclusion générique « ça dépend », voici un cadre décisionnel pratique basé sur les paramètres qui déterminent réellement le choix.

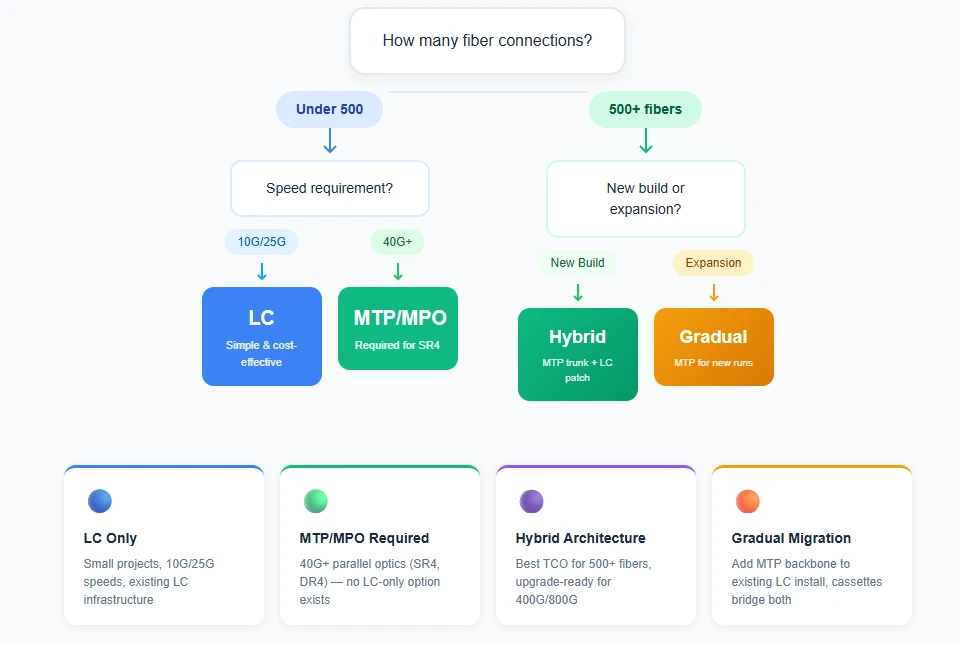

Figure 5 : Cadre décisionnel - faites correspondre les paramètres de votre projet à la bonne approche de câblage.

L'organigramme capture les points de décision clés, mais voici la logique derrière cela : le nombre de connexions définit la ligne de base (le croisement du TCO se produit autour de 400 à 500 fibres), les exigences de vitesse peuvent remplacer cette ligne de base (les optiques parallèles 40G+ nécessitent MTP/MPO quelle que soit l'échelle) et le type de projet affecte la stratégie de mise en œuvre (les nouvelles versions peuvent être optimisées à partir de zéro ; les extensions nécessitent une compatibilité ascendante).

La bonne réponse dépend de votre nombre spécifique - du nombre de connexions, des exigences de vitesse, des contraintes d'espace rack et des coûts de main d'œuvre. Exécutez votre propre analyse TCO avec des devis réels. Pour obtenir des conseils sur les spécifications des composants et les assemblages personnalisés,contactez l'équipe professionnelle d'EVOLUXpour vous aider à adapter les produits à vos besoins de déploiement particuliers.

Réflexion finale :L'infrastructure de câblage a généralement une durée de vie de 10 -15 ans. Les décisions technologiques que vous prenez aujourd’hui concerneront des équipements qui n’existent pas encore. Augmentez la capacité dont vous pensez avoir besoin : le coût supplémentaire d'un nombre plus élevé de fibres est maintenant bien inférieur au coût de recâblage ultérieur.

Références

[1] TIA-568.3-D, Norme sur le câblage et les composants à fibre optique. Association de l'industrie des télécommunications, 2016.

[2] Fluke Networks, « Connecteurs multi-fibres Push On (MPO) », référence technique. https://www.flukenetworks.com/expertise/learn-about/multi-fibre-push-mpo-connecteurs

Remarque sur les données :Les chiffres de coûts présentés dans cet article sont des estimations basées sur les conditions du marché américain et la portée typique des projets. Les coûts réels varient selon la région, le fournisseur et les spécificités du projet. Les spécifications de perte d’insertion et de perte de retour représentent les données typiques du fabricant ; vérifiez toujours avec les fiches techniques actuelles avant la conception finale. Le tableau de comparaison des coûts présente des scénarios représentatifs -votre situation spécifique peut différer en fonction des tarifs de main-d'œuvre locaux, des coûts des installations et des prix des fournisseurs.
