Solutions de connecteurs fibre LC haute densité : Uniboot vs. Pousser-Tirer

L'immobilier en rack coûte cher et les demandes de bande passante ne cessent d'augmenter. C'est la réalité. La question n'est pas de savoir si vous avez besoin d'une infrastructure de fibre optique plus dense-, mais plutôt de savoir comment la construire sans créer un cauchemar de maintenance.

Deux modèles de connecteurs fibre LC se sont imposés comme des solutions-de choix : les câbles Uniboot et les connecteurs à languette push-pull. Ils résolvent différents problèmes. Choisir le mauvais vous coûte du temps, de l’argent ou les deux.

L'approche Uniboot

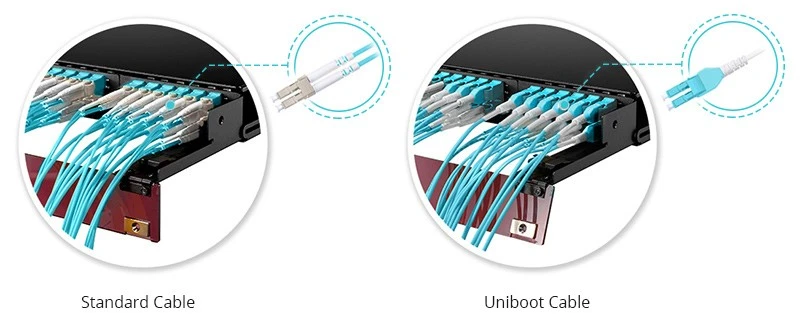

Le câble de brassage duplex LC standard comporte deux gaines distinctes de 3,0 mm côte à côte, chacune transportant une fibre. Maintenant, imaginez 48 d'entre eux entassés dans un boîtier 1U. L'arrière de votre rack ressemble à des spaghettis, le flux d'air est étouffé et bonne chance pour tracer quoi que ce soit.

Uniboot retourne ce script. Les deux fibres passent à l'intérieur d'une seule gaine de 2,0 mm, se terminant par un boîtier de connecteur unifié. Vous envisagez environ la moitié du volume du câble-parfois mieux.

C'est ici que cela devient pratique. Notre équipe d'ingénieurs a effectué des tests de densité sur plusieurs types de boîtiers au dernier trimestre. Les résultats étaient assez cohérents :

Tests effectués avec des câbles OM4 à une température ambiante de 25 degrés. CFM mesuré à l'échappement arrière avec une configuration de ventilateur standardisée.

Les chiffres de capacité sont les mêmes sur le papier, mais quiconque a travaillé sur un panneau HD entièrement chargé connaît la différence. Avec le duplex standard, vous luttez contre les câbles pour que les derniers 20 % des ports soient occupés. Uniboot juste... convient.

Commutation de polarité

Dans les déploiements réels-, les erreurs de polarité passent souvent inaperçues jusqu'aux dernières étapes d'un projet. Même pour un pod à 200 fibres entièrement étiqueté et testé, un changement de dernière-minute de la polarité A-B à AA entraîne une reprise catastrophique ou un remplacement en gros des câbles lors de l'utilisation de cordons de brassage traditionnels.

Avec les câbles duplex traditionnels, vous devez soit-effectuer une nouvelle terminaison, soit commander de nouveaux câbles. Avec les connecteurs Uniboot commutables, vous ouvrez le boîtier, faites pivoter les positions des fibres et le tour est joué. Aucun outil. Pas d'épissage. Cela prend environ 20 secondes une fois que vous l'avez fait plusieurs fois.

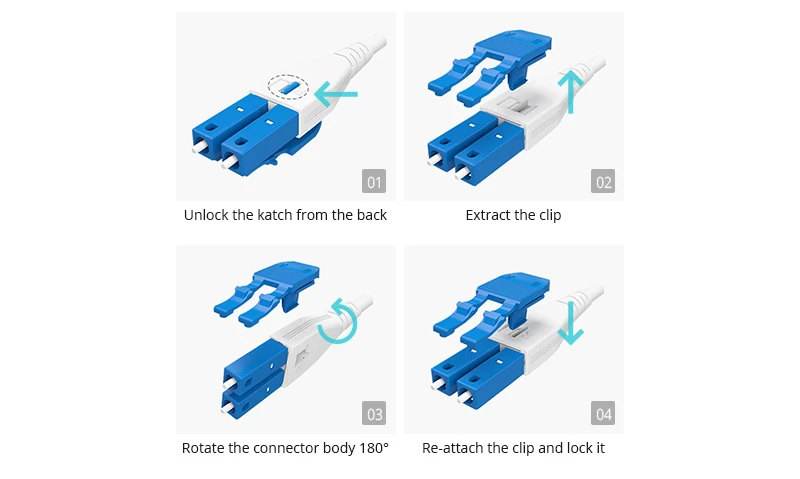

Le mécanisme varie selon le fabricant, mais la plupart des conceptions fonctionnent sur le même principe - : les deux ferrules LC peuvent être repositionnées dans le boîtier pour permuter l'alignement Tx et Rx. Certains utilisent un mécanisme à bascule ; d'autres vous obligent à faire glisser les viroles et à les réinsérer à l'envers.

Connecteurs à languette Push-Tirant

Problème différent, solution différente.

Les connecteurs LC standards utilisent un loquet latéral-que vous appuyez dessus pour le libérer. Fonctionne bien lorsque vous avez un dégagement pour les doigts. Ne fonctionne pas lorsque les connecteurs sont empilés à 2 mm les uns des autres dans un panneau à 96 ports et que celui dont vous avez besoin se trouve au milieu de la troisième rangée.

Les languettes pousser-tirer déplacent le mécanisme de déverrouillage. Au lieu d’atteindre un loquet latéral, vous saisissez une languette étendue et tirez vers l’arrière. Une main. Un mouvement. Les ports adjacents restent en place.

Cela compte plus que vous ne le pensez. Nous avons chronométré les techniciens effectuant des déplacements de correctifs de routine sur des panneaux identiques à 48 -ports-un chargé avec LC standard, un avec push-pull. Temps moyen pour déconnecter et reconnecter un seul port du panneau central :

n=50 essais par type de connecteur, niveaux d'expérience mixtes parmi les techniciens

Cette différence de 5 secondes ne semble pas grande jusqu'à ce que vous effectuiez une migration de 200 ports pendant une fenêtre de maintenance. Et ces déconnexions accidentelles ? Chacun d’entre eux représente un impact potentiel sur le service et un temps de dépannage supplémentaire.

Quand combiner les deux : Uniboot avec Push-Pull

Certains fabricants proposent des câbles Uniboot avec des languettes push-pull intégrées. Vous bénéficiez des avantages de la densité de câble ainsi que des avantages en matière d’accessibilité. Il s'agit de l'option premium-généralement 30-50 % plus chère que l'Uniboot standard, mais pour les déploiements à grande échelle où les coûts de main d'œuvre éclipsent les coûts de matériel, le calcul fonctionne généralement.

Sur la base de notre expérience en matière de déploiement, voici les profils clients qui bénéficient le plus de la combinaison uniboot + push-pull :

Utilisateurs de panneaux de brassage à ultra-haute-densité (UHD)

Lorsque vous regroupez 96, voire 144 ports LC dans un encombrement 1U, les loquets des connecteurs standard deviennent physiquement inaccessibles. À ces densités, les languettes à pousser-à tirer ne sont pas une bonne solution-à-avoir-elles constituent le strict minimum pour un fonctionnement pratique. Vos doigts ne peuvent littéralement pas accéder à un loquet latéral lorsque les connecteurs sont empilés aussi étroitement.

Clusters de calcul IA et environnements HPC

Les charges de travail de formation de l'IA sont sensibles à la latence-et nécessitent beaucoup de câblage-, impliquant souvent des déploiements massifs de 400 G/800 G. Pour les architectures spine-feuilles prenant en charge les clusters GPU, nous recommandons cette combinaison dans toute la couche principale. Ces environnements connaissent un réglage constant des liens et une expansion rapide de la capacité.- vous avez besoin de connecteurs qui ne ralentiront pas votre équipe opérationnelle.

Solutions personnalisées pour les déploiements IA/HPC

Le câblage des clusters GPU a des exigences uniques : nombre de ports élevé, contraintes de rayon de courbure serrées et problèmes de gestion thermique. Nous proposons des kits de câbles de -longueur personnalisée conçus spécifiquement pour la disposition de votre rack-y compris des faisceaux de longueurs{{3}adaptées pour les connexions de commutateur-à-GPU qui minimisent le jeu des câbles et maximisent le flux d'air. Pré-étiquetés et codés en couleur-par fonction (structure de stockage, interconnexion GPU, réseau de gestion) pour accélérer le déploiement.

Fournisseurs de colocation et opérations manuelles à distance

Si votre modèle économique dépend de-MAC à grand volume (déplacements, ajouts, modifications) exécutés par des techniciens distants, le choix du connecteur a un impact direct sur les taux d'erreur. La commutation de polarité en un -clic sur les connecteurs Uniboot peut réduire les erreurs de configuration sur le terrain de 80 % ou plus. Cela représente moins de tickets de problèmes causés par une polarité inversée et moins de temps perdu en dépannage de base.

Rénovations d'installations existantes avec contraintes thermiques

Dans les centres de données plus anciens où les chemins de câbles sont déjà à pleine capacité et où les chemins de circulation d'air sont compromis, le passage à Uniboot libère instantanément environ 50 % de l'espace de chemin de câbles. L'amélioration du flux d'air à l'arrière des armoires peut réduire considérablement les coûts de refroidissement.-Nous avons vu des cas où ce seul changement a fait baisser les températures chaudes des allées-de plusieurs degrés.

Des solutions adaptées à votre problème réel

Tous les déploiements n’ont pas besoin du connecteur le plus sophistiqué. Voici comment nous encadrons généralement la conversation avec les clients :

Votre principal casse-tête est la congestion des chemins de câbles

Uniboot est votre réponse. La réduction d'environ 50 % du diamètre des câbles signifie que vos chemins de câbles et vos gestionnaires verticaux ont réellement de l'espace pour respirer. Bonus : le poids réduit du câble exerce moins de pression sur les connecteurs au fil du temps.

Ajustement typique :Des commutateurs ToR, des-lignes de serveurs haute densité, partout où vous faites passer des 50+ câbles de brassage via le même chemin.

Votre principal casse-tête est l’accessibilité des panneaux

Les languettes push-pull résolvent ce problème. Si vos techniciens travaillent régulièrement dans des panneaux-chargés et que vous constatez des déconnexions collatérales ou entendez des plaintes concernant l'accès, c'est la solution.

Ajustement typique :Panneaux de brassage de base/d'agrégation, salles de rencontre-, tout panneau qui reste rempli à plus de 80 % et voit une activité MAC régulière.

Votre principal casse-tête est la gestion de la polarité

Les connecteurs Uniboot commutables éliminent le besoin de stocker plusieurs polarités de câble et évitent les erreurs de terminaison sur le terrain. Si vous avez déjà dû exprimer du jour au lendemain une boîte de câbles A-A parce que quelqu'un avait commandé A-B, vous connaissez la valeur ici.

Ajustement typique :Nouveaux déploiements avec des exigences de polarité incertaines ou évolutives, organisations standardisant sur un seul SKU de câble pour simplifier l'inventaire.

Programme d'inventaire-SKU unique

Fatigué de gérer plusieurs polarités et longueurs de câbles ? Nous pouvons vous aider à standardiser les connecteurs Uniboot commutables avec une sélection de longueurs organisées (généralement 1 m, 2 m, 3 m, 5 m) qui couvre plus de 95 % des cas d'utilisation. Réduisez la complexité des stocks, éliminez les erreurs de commande et simplifiez la formation de votre équipe opérationnelle.

Vous construisez pour 400G/800G et au-delà

Le connecteur fibre LC ne va pas disparaître de sitôt-Les émetteurs-récepteurs 400G-FR4 et 400G-LR4 utilisent des interfaces duplex LC et constituent l'épine dorsale de la plupart des déploiements 400G en entreprise. Mais les exigences de densité à ces vitesses rendent la gestion des câbles essentielle.

Pour les applications breakout 400 G-où un seul port QSFP-DD s'étend vers 4 connexions de serveur 100 G-câbles Uniboot avec languettes push-pull vous offrent l'installation la plus propre possible. L'encombrement réduit du câble laisse de la place au flux d'air accru requis par les émetteurs-récepteurs -de puissance plus élevée.

Solutions de dérivation personnalisées 400G/800G

C'est dans le câblage épanoui-haute vitesse que la personnalisation offre le plus de valeur. Nous fabriquons :

Harnais de dérivation MTP-à-LC avec des longueurs de pattes personnalisées adaptées à la géométrie spécifique de votre rack

Assemblages de câbles en cuivre à connexion directe (DAC) et de câbles optiques actifs (AOC) dans des longueurs non-standards

Faisceaux hybrides combinant différents types de connecteurs (MTP-8 vers LC, MTP-12 vers LC, etc.) pour les équipements mixtes générations

Options de connecteur à faible-perte (inférieure ou égale à 0,15 dB IL) pour les applications à portée étendue-ou multi-sauts

Chaque assemblage est testé à 100 % selon vos spécifications avant l'expédition-perte d'insertion, perte de retour et vérification de la polarité incluses.

Scénarios d'application-réels

Différents environnements mettent l'accent sur différents aspects des performances des connecteurs. Voici ce que nous avons vu fonctionner dans différents types de déploiement :

Centres de données hyperscale

Ces installations optimisent la vitesse opérationnelle. Lorsque vous déployez des milliers de connexions par semaine, la composante main d'œuvre domine le coût total. Uniboot avec des languettes push-pull est de plus en plus standard pour les nouvelles versions-la prime initiale est rapidement amortie grâce à un déploiement plus rapide et à des taux d'erreur réduits.

Spécification typique :OS2 simple-mode, uniboot de 2,0 mm avec push-pull, polarité commutable, pré-testé et étiqueté. Longueurs standardisées à 1 m, 2 m, 3 m et 5 m pour minimiser la complexité de l'inventaire tout en couvrant la plupart des scénarios de rack à-rack.

Programme personnalisé hyperscale

Pour les déploiements de 10 000+ câbles, nous proposons :

Kit par rack ou module : -faisceaux de câbles pré-triés emballés exactement selon les besoins de chaque zone d'installation

Étiquetage personnalisé : Votre nomenclature, votre palette de couleurs, imprimés en usine

Livraison échelonnée : expédiez selon votre calendrier, pas le nôtre.-livraison hebdomadaire alignée sur vos phases de déploiement

Tampon d'inventaire dédié : stock de sécurité conservé dans nos locaux, disponible pour une expédition la même-semaine

Des tarifs de volume s'appliquent. Contactez-nous pour les détails du programme.

Centres de données d'entreprise

Une infrastructure mixte et des cycles d'actualisation plus longs signifient que vous travaillez souvent avec les normes de connecteurs existantes. L'approche pratique est généralement hiérarchisée : uniboot ou push-pull dans les armoires à haute-densité, duplex standard dans les zones à faible-densité où la prime n'est pas justifiée.

Si vous modernisez une installation existante, concentrez d'abord le déploiement d'Uniboot sur vos-voies de congestion les plus élevées. Le soulagement immédiat justifie souvent l’élargissement de l’approche.

Kits de démarrage d'entreprise

Vous n'êtes pas prêt à vous engager dans une migration complète à haute densité ? Nous proposons des kits d'évaluation contenant un mélange de câbles uniboot et push-pull dans des longueurs courantes. Testez-les dans votre environnement, obtenez-les commentaires de votre équipe, puis évoluez en toute confiance.

Bureaux centraux de télécommunications et salles Colo Meet-Me

Ici, la fiabilité et la standardisation déterminent les décisions. De nombreux opérateurs maintiennent des listes de fournisseurs approuvés avec des spécifications de connecteurs spécifiques. Les languettes push-pull sont particulièrement utiles dans les répartiteurs optiques où les techniciens doivent accéder à des connexions individuelles sans affecter les circuits sous tension adjacents.

La-nature mutualisée des environnements colo crée également des exigences de responsabilité-les transferts de connecteurs propres entre les fournisseurs sont importants, et les conceptions push-pull réduisent le risque de perturbation accidentelle lors du-travail de connexion croisée.

Fabrication sur mesure de qualité transporteur-

Nous prenons en charge les spécifications personnalisées requises par les principaux transporteurs et opérateurs de colo :

Conformité aux seuils spécifiques de perte d’insertion et de perte de retour

Couleurs de veste personnalisées pour l'identification des locataires

Tests de durabilité étendus (1000+ cycles d'accouplement)

Documentation complète de traçabilité par câble

Certifications RoHS, REACH et de conformité régionale

Vous êtes déjà sur une liste de fournisseurs approuvés ? Faites-nous part de vos besoins-nous y répondrons exactement.

Des spécifications qui comptent vraiment

Lorsque vous évaluez les options de connecteurs fibre LC, voici ce qu'il faut rechercher au-delà du marketing :

Perte d'insertion

La norme industrielle pour l’accouplement aléatoire est inférieure ou égale à 0,30 dB. Les connecteurs premium atteignent moins ou égal à 0,15 dB par rapport à une référence principale. Les spécifications plus strictes sont d'autant plus importantes que les budgets de liaison diminuent à des débits de données plus élevés.

Pour mettre 0,30 dB en perspective : cela équivaut à peu près à l'ajout de 120 mètres de fibre monomode standard-à votre liaison. Pas catastrophique pour une seule connexion, mais cela s'additionne lorsque vous enchaînez plusieurs points de patch.

Spécifications de perte personnalisées

Pour les applications nécessitant des tolérances plus strictes-liaisons longue-liaison longue distance, systèmes DWDM ou architectures multi-sauts-nous proposons des câbles fabriqués et testés pour une perte d'insertion inférieure ou égale à 0,15 dB ou même inférieure ou égale à 0,10 dB. Chaque câble est livré avec un rapport de test individuel montrant les valeurs mesurées réelles, et pas seulement « réussite/échec » par rapport à un seuil générique.

Perte de retour

Supérieur ou égal à 50 dB pour le polissage UPC, Supérieur ou égal à 60 dB pour APC. Une perte de réflexion plus faible (nombre de dB plus élevé) signifie moins de réflexion du signal vers la source-critique pour la vidéo analogique, le DWDM et certaines applications numériques-à haut débit.

Durabilité mécanique

Recherchez 500+ évaluations du cycle d'accouplement. Dans les environnements-MAC élevés, les connecteurs sont soumis à de nombreuses actions. Les connecteurs bon marché commencent à se dégrader après environ 200 à 300 cycles ; les connecteurs de qualité maintiennent les spécifications jusqu'à 1000+.

Options de durabilité étendues

Pour les environnements présentant une activité MAC exceptionnellement élevée (salles des marchés, installations de diffusion, laboratoires de test), nous proposons des connecteurs évalués pour 1500+ cycles de raccordement avec une conservation des performances vérifiée. Renseignez-vous sur notre programme de connecteurs à durée de vie prolongée-.

Un petit mot sur la maintenance

Une haute-densité signifie plus de connecteurs dans moins d'espace, ce qui signifie plus de risques de contamination. Une seule particule de poussière sur la face d'extrémité d'une virole peut augmenter la perte d'insertion de 1 dB ou plus-, ce qui équivaut à l'ajout de 400 mètres de fibre à votre liaison.

La solution est simple mais non-négociable : inspectez et nettoyez chaque connecteur avant l'accouplement. Les nettoyeurs en un-clic fonctionnent pour une maintenance rapide ; en cas de contamination tenace, utilisez des lingettes non pelucheuses humidifiées avec de l'IPA--, suivies de lingettes sèches. Inspectez toujours après le nettoyage pour vérifier.

Si votre équipe ne le fait pas déjà religieusement, commencez. Cela évite plus de tickets d’incident que n’importe quelle autre pratique.

Quand la prime est-elle remboursée ?

Parlons chiffres. L’écart de prix entre les types de connecteurs est réel mais souvent inférieur à ce que l’on pense :

Prix ​​approximatif ; varie considérablement selon le volume, le type de fibre et le fournisseur.

Le calcul du seuil de rentabilité- dépend fortement de vos taux de main-d'œuvre et de l'échelle de déploiement. Pour un déploiement de 1 000 câbles où Uniboot économise 2 minutes par câble lors de l'installation, vous obtenez environ 33 heures d'économies de main d'œuvre. Avec un coût de technicien à pleine charge de 75 $/heure, cela représente 2 500 $, ce qui est souvent suffisant pour couvrir la prime du connecteur avec la marge restante.

Là où les calculs deviennent convaincants, c’est dans la maintenance continue. Si votre installation enregistre 50 déplacements de correctifs par mois et que les languettes à pousser-tirent permettent de gagner 5 secondes par déplacement tout en évitant une déconnexion accidentelle par mois, la valeur cumulée sur un cycle de vie de l'infrastructure de 5 ans s'additionne.

Étude de cas TCO :-Centre de données financières de taille moyenne

Nous avons récemment réalisé une analyse complète du coût total de possession pour un client de services financiers migrant son infrastructure de cloud privé. Voici à quoi ressemblaient les vrais chiffres :

Profil de déploiement :

Taille de l'installation : ~120 armoires

Portée : Couche de commutation principale vers distribution, 5 000 câbles de brassage LC-LC

Comparaison : LC duplex standard par rapport à Uniboot avec languettes push-pull

Comparaison des coûts :

Main d'oeuvre calculée à 75$/h à pleine charge. La récupération après incident inclut le temps passé par le technicien ainsi que l'impact commercial estimé.

La prime matérielle initiale a été essentiellement compensée par les économies de main d’œuvre d’installation au cours de la première année. Au bout de la troisième année, le client était en avance-et le coût total de possession sur cinq-années a montré une économie de près de 24 000 $ sur un déploiement relativement modeste. Pour les installations plus grandes ou celles avec des volumes MAC plus élevés, le calendrier du retour sur investissement se comprime considérablement.

Analyse personnalisée du TCO

Vous voulez voir les chiffres pour votre environnement spécifique ? Nous proposons une modélisation TCO gratuite pour les opportunités qualifiées. Fournissez le profil de votre installation -nombre d'armoires, volume MAC, tarifs de main d'œuvre, types de connecteurs actuels-et nous établirons une comparaison personnalisée montrant les coûts projetés et le calendrier de retour sur investissement.

Passer l'appel

Voici l’arbre de décision que nous guideons nos clients :

L’erreur la plus courante que nous constatons ? Sur-spécifier dans les zones à faible-densité tout en sous--spécifier là où cela est réellement important. Une installation qui installe des connecteurs haut de gamme partout gaspille de l’argent. Une installation qui lésine sur les connecteurs dans ses panneaux d'agrégation à 96 ports crée de futurs maux de tête. Adaptez la solution à la contrainte spécifique à chaque zone de votre infrastructure.

Pour les organisations qui normalisent les spécifications des connecteurs sur plusieurs installations, le processus de sélection des connecteurs de fibre optique bénéficie d'une évaluation pratique-avec des configurations de panneaux réelles. Les kits d’échantillons permettent à votre équipe de ressentir la différence avant de s’engager dans une commande importante.

Service de consultation en conception

Vous envisagez une nouvelle construction ou une mise à niveau majeure ? Notre équipe technique peut examiner la topologie de votre réseau et recommander une stratégie de connecteur optimisée pour vos besoins spécifiques :

Élaboration de nomenclatures : programmes de câbles complets avec longueurs, quantités et spécifications

Optimisation de la longueur personnalisée : minimisez les déchets et améliorez l'esthétique avec des câbles-de bonne taille

Planification du déploiement par étapes : donner la priorité aux zones à-impact élevé, différer les mises à niveau à faible-valeur

Rédaction de spécifications : aidez votre équipe d'approvisionnement à émettre des appels d'offres clairs et précis

Ce service est gratuit pour les projets dépassant les seuils de volume minimum.

Quelle est la prochaine étape

Le connecteur fibre LC est le cheval de bataille des centres de données depuis deux décennies, et il n’est pas prêt de disparaître. Mais la façon dont nous déployons LC évolue :-des panneaux plus denses, des espaces plus restreints et des débits de données plus élevés. Les conceptions Uniboot et push-pull sont des réponses directes à ces réalités.

Si vous planifiez une infrastructure qui doit passer de 100G aujourd'hui à 400G ou 800G demain, les décisions en matière de connecteurs que vous prenez maintenant soutiendront cette croissance ou la limiteront. Bien faire les choses dès le départ coûte moins cher que de procéder à une mise à niveau ultérieure.

Des questions sur des configurations spécifiques ou besoin d'aide pour spécifier un déploiement ? Notre équipe technique a vu la plupart des cas extrêmes et peut vous orienter vers ce qui a fonctionné dans des environnements similaires.

Références

Association de l'industrie des télécommunications. TIA-568.3-D : Norme sur le câblage et les composants à fibre optique.

CEI 61754-20 :2012 - Dispositifs d'interconnexion à fibre optique et composants passifs – Interfaces de connecteurs à fibre optique – Famille de connecteurs de type LC.

Communications optiques Corning. « 800G : ce que les opérateurs de centres de données doivent savoir. » Fiche technique, 2024.

Norme IEEE 802.3cu-2021 - pour l'amendement Ethernet : couches physiques et paramètres de gestion pour un fonctionnement à 100 Gbit/s et 400 Gbit/s sur fibre monomode-.
