Boîte à bornes fibre expliquée : composants, types et comment choisir la bonne

Une boîte à bornes fibre optique (FTB) est un boîtier compact qui termine, épisse et organise les câbles à fibre optique à l'extrémité d'un chemin de câbles.Il connecte les brins de fibres entrants aux tresses par épissage par fusion, puis achemine ces tresses vers les ports d'adaptateur où se branchent les cordons de brassage. La plupart des acheteurs n'ont pas de difficulté avec cette définition. Ils ont du mal à choisir le bon type, le nombre de ports, le format d'adaptateur et le niveau de protection pour leur environnement d'installation spécifique - et c'est là que commencent la majorité des problèmes de déploiement évitables.

Ce guide se concentre sur les décisions qui comptent réellement lors de la spécification et de l'installation des boîtes à bornes fibre, plutôt que de répéter les bases que vous pouvez trouver sur n'importe quelle fiche technique de produit.

Ce qu'il y a réellement à l'intérieur d'une boîte à bornes fibre

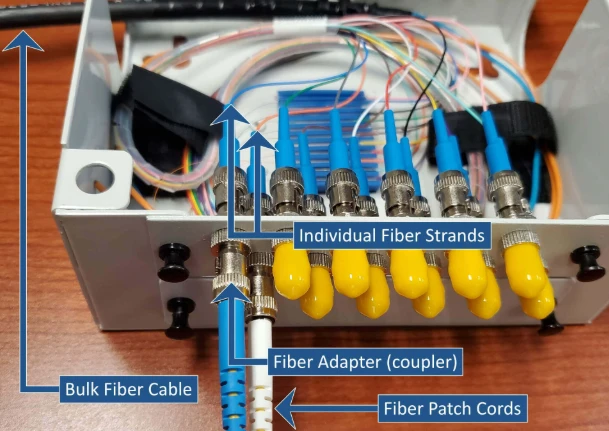

Chaque FTB, quel que soit la marque ou le modèle, contient trois groupes fonctionnels. Le logement offre une protection physique et environnementale. Le plateau d'épissure gère les épissures par fusion entre les fibres du câble ettresses de fibre optique. Et le panneau d'adaptateur présente des ports de connexion vers le monde extérieur.

Le matériau du boîtier dépend de l'environnement d'installation. Les unités intérieures utilisent généralement des mélanges ABS ou PC+ABS : légers, ignifuges-et peu coûteux. Les unités extérieures nécessitent soit un polymère stabilisé aux UV-avec des joints d'étanchéité en caoutchouc-, soit de l'acier laminé à froid-avec un revêtement par pulvérisation électrostatique. La différence n’est pas esthétique. Un boîtier ABS intérieur-monté sur un mur extérieur commencera à se fariner et à se fissurer dans les 18 mois dans un endroit exposé au soleil-, et une fois le joint défaillant, l'humidité atteint le plateau d'épissure. À ce stade, la boîte ne protège rien.

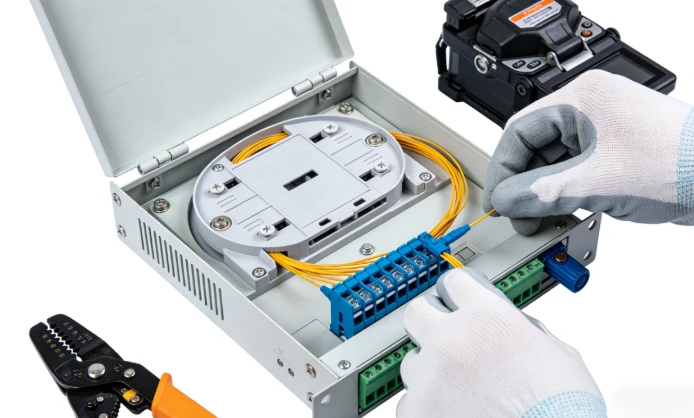

Le plateau d'épissure est l'endroit où se déroule le travail optique proprement dit. Les fibres du câble sont dénudées, clivées et épissées par fusion aux fibres en queue de cochon à l'intérieur de supports d'épissure individuels. L'excès de fibre est enroulé dans des boucles de stockage. Deux chiffres comptent ici : combien d'épissures le plateau peut contenir et si les canaux de routage imposent un rayon de courbure minimum. La fibre monomode standard G.652D nécessite un rayon de courbure d'au moins 30 mm. La fibre G.657A2 insensible à la courbure ne tolère que 10 mm, c'est pourquoi elle est devenue la valeur par défaut dans les conceptions FTB à espace restreint-. Un plateau qui force les fibres dans des courbures plus serrées que les supports de type fibre introduira une perte de macrocourbure - perte qui apparaît sur une trace OTDR mais est presque impossible à réparer sans réépissage.

Le panneau adaptateur tientadaptateurs fibre optique- les prises qui acceptent les cordons de brassage des équipements en aval. Les adaptateurs SC/APC sont la norme pour les réseaux FTTH et PON car leur angle de 8 degrés pousse la perte de réflexion en dessous de −60 dB, ce qui est important pour la qualité de la transmission en amont. Les adaptateurs LC dominent dans les environnements de centres de données où la densité des ports est la priorité. Mélanger les types d'adaptateurs au sein d'un seul FTB est techniquement possible avec des adaptateurs hybrides, mais cela crée une confusion lors de la maintenance et doit être évité sauf s'il existe une raison technique claire. Si vous n'êtes pas sûr de l'écosystème de connecteurs dont votre site a besoin, cette ventilation duquatre types courants de connecteurs à fibre optiquecouvre les compromis.

Types de boîtes à bornes fibre - et quand chacun a du sens

La classification FTB n’est pas compliquée, mais le mauvais choix en matière d’environnement est l’une des erreurs d’approvisionnement les plus courantes. Voici ce qui sépare les principaux types en pratique, et pas seulement en théorie.

FTB muraux-sont la bête de somme des déploiements FTTH et des petits-bureaux. Ils se boulonnent à un mur ou se placent à l'intérieur d'une armoire de distribution de courant faible-, prennent en charge 2 à 24 cœurs de fibre et utilisent un couvercle rabattable-ouvert ou amovible. L'installation prend quelques minutes - deux à quatre vis et un presse-étoupe -, c'est pourquoi ils sont spécifiés dans les déploiements résidentiels-à grand volume où le coût de main-d'œuvre par-unité doit rester faible. Le compromis est un espace limité dans le plateau d'épissure : si vous devez intégrer un répartiteur PLC ou gérer plus de 24 cœurs, un boîtier de montage mural-se retrouve rapidement encombré.

FTB-montés en rackinstallez-vous dans des racks standard de 19 - pouces dans les centres de données, les bureaux centraux et les abris de télécommunications. Ils coulissent pour l'accès aux épissures, offrent une densité de ports plus élevée (24, 48, jusqu'à 96 fibres) et prennent en charge les architectures de connexion croisée et d'interconnexion. Le coût supplémentaire par unité est justifié dans les environnements où la rigueur en matière de gestion des câbles et l'évolutivité future dépassent le prix du boîtier.

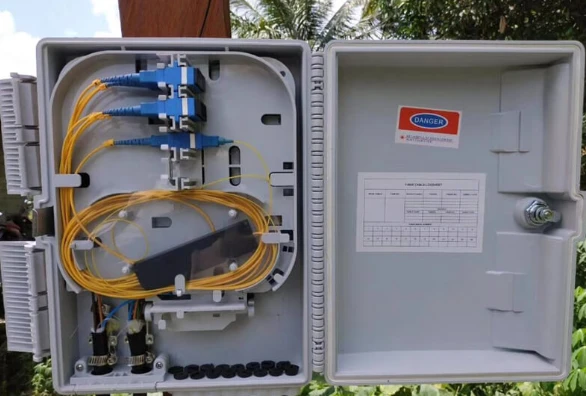

FTB extérieurssont conçus pour les applications de montage sur poteau-ou sur mur extérieur-. Joints scellés, coques résistantes aux UV-, matériel résistant à la corrosion- et tolérance à la température de fonctionnement d'environ -40 degrés à +75 degrés. L'indice IP est la spécification la plus importante ici - et l'une des plus fréquemment mal évaluées. Un boîtier classé IP54 fonctionne dans un couloir abrité. Un poteau à côté d’une autoroute côtière doit IP68. Spécifier par étiquette (« évalué en extérieur ») plutôt que par les conditions réelles du site est la façon dont les boîtes échouent sur le terrain.

FTB de bureausont des unités légères et portables pour les environnements de test, les stations d'épissure temporaires ou les petits sites où un montage permanent n'est pas pratique. Ils sacrifient la protection de l’environnement au profit de la commodité.

Référence de sélection rapide

Une règle générale utile : remplissez la boîte à environ 60 à 70 % de sa capacité dès le premier jour. La marge restante absorbe la croissance future sans remplacement complet du boîtier.

Quelques lignes directrices « à ne pas faire » permettent d'économiser plus d'argent que n'importe quel tableau de sélection. N'utilisez pas de FTB à montage mural-si vous savez déjà qu'un répartiteur CPL doit tenir à l'intérieur -, l'espace du plateau sera au mieux marginal. Ne présumez pas que l’IP65 couvre tous les sites extérieurs ; les supports de poteaux exposés et les emplacements côtiers nécessitent IP68. Et n'utilisez pas par défaut les adaptateurs LC simplement parce qu'ils sont plus petits si le reste du site est construit autour de SC/APC - une inadéquation de connecteur coûte plus cher à corriger que ne vaut le gain de densité.

Erreurs courantes de sélection des boîtes à bornes fibre

La plupart des problèmes FTB ne sont pas causés par un matériel défectueux. Ils sont causés par des erreurs de spécifications commises avant même que la boîte ne soit commandée. Quatre erreurs reviennent à plusieurs reprises.

Choisir le type d'adaptateur sans vérifier l'inventaire des cordons de brassage existants.Dans les projets où le FTB est spécifié par une équipe et les cordons de brassage sont commandés par une autre, cela se passe mal plus souvent qu'il ne le devrait. Un panneau adaptateur SC/APC est inutile si le site dispose déjà d'un tiroir rempli de cavaliers SC/UPC. Les viroles de polissage inclinées-et de polissage plat-s'accoupleront physiquement, mais l'entrefer au niveau de l'interface crée un pic de réflexion qui dégrade les performances en amont du PON. Vérifiez l’écosystème de connecteurs avant de verrouiller le panneau d’adaptateur.

Sélection des boîtiers extérieurs par étiquette marketing plutôt que par indice IP réel.« Classé extérieur » n'est pas une classe IP. Une boîte étiquetée « extérieur » peut être IP54, ce qui signifie qu'elle résiste aux éclaboussures d'eau mais pas à la pluie soutenue ou au lavage sous pression. Si le site d'installation est exposé aux intempéries, vérifiez le numéro IP spécifique par rapport aux conditions auxquelles le boîtier sera réellement confronté - et non aux conditions supposées par la fiche technique.

Sous-estimation de la capacité portuaire disponible.Un boîtier à 12 -cœurs est légèrement plus cher qu'un boîtier à 8 -cœurs. Le remplacement d'un boîtier à 8 -cœurs par un boîtier à 12 cœurs deux ans plus tard (y compris le déplacement sur camion, le réépissage et les temps d'arrêt) coûte plusieurs fois plus que la différence de prix. Spécification pour la croissance.

Ignorer la compatibilité du facteur de forme du séparateur.Si le plan de déploiement prévoit l'intégration d'unSéparateur optique PLCà l'intérieur de la boîte à bornes, la disposition du plateau d'épissure et la profondeur du boîtier doivent s'adapter au module répartiteur -, généralement un mini-facteur de forme de tube ou de cassette ABS. Tous les FTB ne sont pas conçus pour cela. Vérifiez les dimensions internes et la configuration du plateau avant de supposer qu'un séparateur conviendra.

Intégration de répartiteurs PLC dans les boîtes à bornes fibre

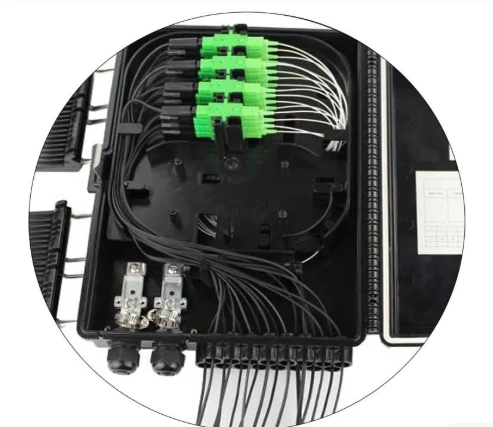

De plus en plus d'opérateurs FTTH combinent désormais la fonction de séparation et la fonction de terminaison dans le même coffret. Au lieu d'acheminer la fibre depuis une armoire de répartiteur séparée vers une boîte à bornes en aval, le répartiteur se trouve directement sur le plateau d'épissure FTB. La fibre du câble d'alimentation se connecte à l'entrée du répartiteur ; chaque sortie du répartiteur est épissée par fusion à une queue de cochon qui se termine sur le panneau adaptateur. Les abonnés se connectent via des câbles de dérivation branchés sur ces-adaptateurs du panneau avant.

Cela fonctionne car les séparateurs PLC sont indépendants de la longueur d'onde-sur la bande de fonctionnement de 1 260 à 1 650 nm. Un seul FTB intégré peut gérer simultanément le GPON en aval à 1 490 nm, en amont à 1 310 nm et la superposition vidéo RF à 1 550 nm. Aucun matériel de filtrage supplémentaire n'est nécessaire.

Moins de boîtiers signifie moins de points d'épissure, des chemins de fibre plus courts et une documentation plus simple - moins de travail d'installation, moins de maintenance continue. La limitation est la taille du boîtier : un support mural-boîte à bornes à fibre optiqueavec un répartiteur 1 × 8, la place est limitée pour le stockage de fibres de rechange, l'installation doit donc être propre. Sur les projets où le nombre de ports, le format de l'adaptateur et l'intégration du répartiteur doivent tous être confirmés ensemble, la disposition de la boîte compte plus que la capacité principale sur la fiche technique. Pour connaître en détail la façon dont les signaux traversent ces enceintes, cette procédure technique pas à pas surcomment fonctionne une boîte à bornes fibre optiquecouvre le chemin du signal interne.

Des pratiques d'installation et de maintenance qui comptent vraiment

Deux étapes d'installation sont à l'origine du plus grand nombre de problèmes sur le terrain, et toutes deux sont évitables.

Le premier est l’épissage contaminé. Une extrémité de fibre sale introduit 0,3 à 0,5 dB de perte d'insertion excessive par épissure -, suffisamment pour pousser une liaison PON marginale en dessous du seuil de sensibilité du récepteur. Nettoyez chaque extrémité de la fibre avec des lingettes non pelucheuses-et de l'IPA avant de cliver. Inspecter avec un microscope à fibre après le clivage. S'il y a une contamination visible, nettoyez et re-clivez. Le temps consacré à cette étape est insignifiant comparé au temps consacré au dépannage d'une épissure à perte élevée-une fois la boîte scellée.

Le deuxième est le couple du presse-étoupe. Un serrage excessif-écrase la gaine du câble et met à rude épreuve les fibres à l'intérieur. Un sous--serrage permet à l'humidité de pénétrer pendant des mois. Suivez les valeurs de couple spécifiées par le fabricant. Il ne s'agit pas d'une étape où « serrer à la main plus un peu » est un substitut acceptable à une clé dynamométrique.

Pour la maintenance continue, les boîtes à bornes fibre sont passives et nécessitent une attention minimale - mais pas nulle. Un calendrier pratique : inspection visuelle et nettoyage de l'extrémité du connecteur-tous les 12 à 18 mois pour les installations intérieures, tous les 6 mois pour les sites extérieurs ou-environnements difficiles. Vérifiez les joints des presse-étoupes pour déceler des fissures ou des déformations par compression. Si vous conservez des enregistrements de base OTDR pour chaque boîtier, les traces de comparaison détecteront la dégradation progressive de l'épissure bien avant qu'elle ne provoque une panne d'abonné.
