Un cordon de brassage MPO/MTP blindé enroule un tube en acier-ou une gaine renforcée en Kevlar-autour d'un assemblage multi-fibres pour survivre aux charges d'écrasement, à l'exposition aux rongeurs et aux environnements-de vibrations élevées. Un câble principal MPO standard utilise une construction plus légère à double gaine-optimisée pour les chemins de centre de données propres et climatisés-contrôlés. Le choix entre eux dépend de l'endroit où le câble résidera, des abus physiques auxquels il sera confronté et de la capacité de votre budget de liaison à absorber une perte d'insertion légèrement plus élevée due à la construction plus épaisse de la conception blindée.
Pourquoi cette comparaison est importante en ce moment
Les architectes de centres de données avaient l'habitude de faire un appel simple : des câbles principaux pour les circuits de base, des cordons de brassage pour les sauts courts à l'intérieur d'une armoire. Cette distinction est toujours valable, mais l'environnement physique autour de l'infrastructure fibre optique a changé. Les déploiements Edge poussent les assemblages MPO dans les usines, les salles de contrôle des mines et les abris 5G extérieurs où un câble principal standard tomberait en panne en quelques mois. Pendant ce temps, les opérateurs hyperscale regroupant des milliers de liaisons 400G et 800G dans un seul hall ont besoin de chaque dixième de dB qu'ils peuvent économiser -, ce qui signifie qu'il faut prêter une attention particulière à la question de savoir si une gaine blindée ajoute une atténuation inutile sur une voie protégée.
La véritable question d'ingénierie n'est pas de savoir quel câble est le « meilleur ». Il s'agit de savoir quel câble répond aux exigences mécaniques et optiques d'un segment de liaison spécifique.
Où appartient chaque type de câble
Avant de comparer les spécifications, il est utile de réfléchir en termes de scénarios de déploiement. L'environnement du câble - et non sa liste de fonctionnalités - devrait déterminer chaque décision de sélection. Chaque scénario ci-dessous indique également les facteurs mécaniques et optiques que vous devez prendre en compte, de sorte que la logique d'évaluation est intégrée au contexte plutôt que de figurer dans une liste de contrôle distincte.
Dans une armoire de centre de données-à température contrôlée, les câbles principaux MPO standards sont le bon choix. L'environnement est propre, à température-stable et physiquement protégé. Les câbles ne sont ici confrontés qu'à des charges de traction modérées lors de l'installation, à une pression latérale occasionnelle des câbles voisins et aux vibrations du CVC. Une gaine double-couche - fil d'aramide intérieur plus une gaine extérieure LSZH ou plénum- - gère tout cela confortablement tout en répondant aux exigences mécaniques CEI 60794 et TIA-568. L'utilisation de câbles armés dans ce contexte augmente le coût, le poids et le diamètre sans apporter une amélioration significative de la fiabilité. Les câbles principaux à 24 ou 48 fibres connectent efficacement les couches de commutateurs spine-aux-feuilles à l'aide d'optiques QSFP28 ou QSFP-DD, et leur diamètre extérieur plus petit de 3,0 mm facilite le routage à travers les plateaux de gestion des câbles haute densité.
Les passages de colonne vertébrale entre-rangées sous un plancher surélevé nécessitent plus de réflexion. Une installation moderne dotée de chemins de câbles étanches peut s'appuyer sur des goulottes standards. Mais les bâtiments plus anciens avec des allées ouvertes sous les dalles de plancher surélevé racontent une autre histoire : - la circulation piétonnière, les chariots roulants et l'activité occasionnelle des rongeurs créent tous des risques d'écrasement et d'abrasion qu'une construction à double-gaine n'a jamais été conçue pour gérer. Si vous avez documenté des incidents nuisibles ou si vos passages sont partagés avec des équipements lourds, cela justifie à lui seul les assemblages MPO blindés sur les segments de base. Le point de décision ici est simple : inspectez le chemin, évaluez les menaces mécaniques réalistes et laissez-vous guider par les preuves matérielles.
Les environnements industriels et périphériques laissent peu de place au débat. Les sols des usines soumettent les câbles aux vibrations constantes des machines. Les salles de contrôle des mines introduisent une contamination particulaire et des températures extrêmes. Les armoires 5G extérieures subissent des conditions de gel-dégel et d'exposition aux UV. Les déploiements militaires sur le terrain combinent tout ce qui précède avec un risque d’impact. Dans ces paramètres, la plage de fonctionnement nominale d'un câble principal standard de -20 degrés à +60 degrés et sa résistance à l'écrasement d'environ 100 à 200 N sont tout simplement insuffisantes. Les cordons de brassage MPO blindés, évalués de -40 degrés à +75 degrés et capables de résister à plus de 1 000 N de force d'écrasement latéral, ne constituent pas une mise à niveau premium ici -, ils constituent une exigence de base. Si votre liaison traverse un espace dépourvu des protections traditionnelles du centre de données, l'option blindée supprime un mode de défaillance qu'aucune gestion minutieuse des câbles ne peut éliminer complètement.

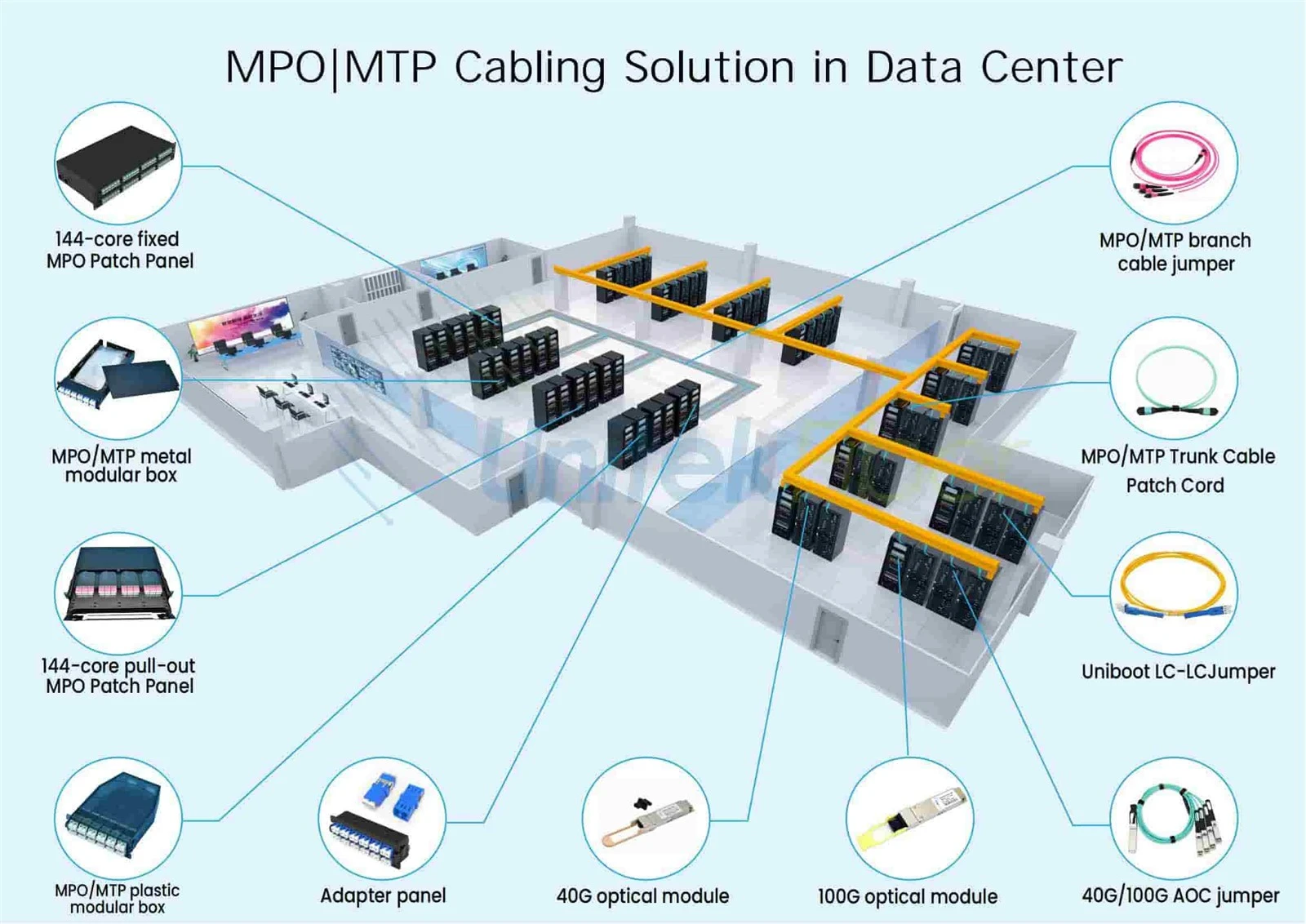

De courts patchs de connexion croisée-dans une armoire - généralement inférieurs à deux mètres entre les cassettes, les panneaux d'adaptateur et les émetteurs-récepteurs - privilégient le standardCordons de brassage multimode MTP/MPO. L'environnement est entièrement fermé, le câble est à peine manipulé après l'installation initiale et la flexibilité compte plus que la résistance à l'écrasement. La rigidité du blindage peut en réalité jouer contre vous dans des enceintes étroites où le rayon de courbure est primordial.

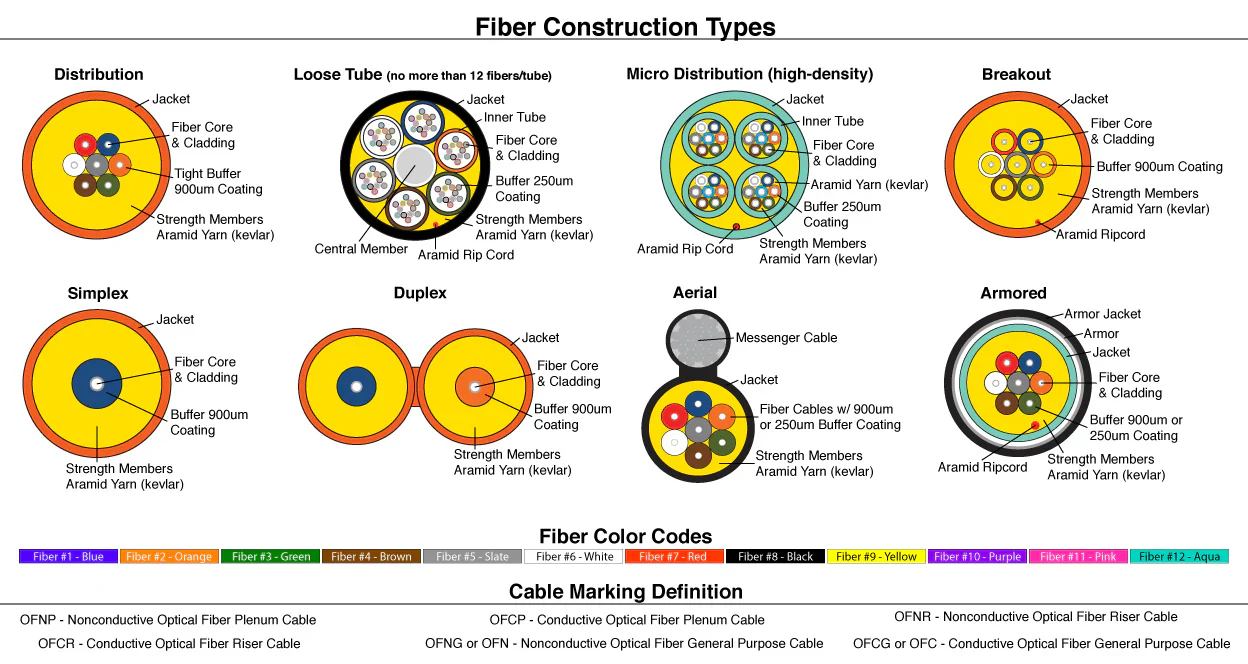

Qu'y a-t-il réellement à l'intérieur de chaque câble
Un câble principal MPO standard regroupe généralement 12 à 144 fibres à l'intérieur de sa gaine double -couche. LeCordon de brassage fibre MTP/MPO OM3sous forme standard, il mesure environ 3,0 mm de diamètre extérieur. Les deux extrémités sont-terminées en usine avec des ferrules MT polies avec précision-- 8, 12 ou 24 fibres par connecteur - et chaque assemblage est livré avec des rapports de test individuels montrant la perte d'insertion par canal. La construction est volontairement minimale : juste assez de protection pour un cheminement intérieur contrôlé, ce qui permet de maintenir un poids faible et de faciliter la manipulation dans des chemins de câbles denses.
Les cordons de brassage blindés MPO/MTP introduisent un tube en acier ondulé ou une armure en aluminium emboîtable entre le faisceau de fibres et la gaine extérieure. Certaines conceptions superposent du fil d'aramide sur un élément de renforcement en acier, ce qui augmente la résistance à l'écrasement jusqu'à environ dix fois celle des constructions standard. Cela augmente le diamètre extérieur de 4,0 à 5,0 mm et ajoute du poids. Cependant, les modèles blindés modernes restent étonnamment flexibles. Un cordon MPO blindé bien conçu peut atteindre un rayon de courbure minimum d'environ 50 mm, ce qui est réalisable dans la plupart des environnements de câblage structurés. Le différenciateur clé en matière de fabrication est de savoir si une couche tampon se trouve entre l'armure et le ruban de fibres - sans elle, l'armure rigide peut appuyer contre les fibres aux points de courbure et introduire des micro-pertes de courbure qui n'apparaîtraient pas dans un test de perte d'insertion de câble droit-.
L'armure vous coûte-t-elle du signal ?
La gaine blindée elle-même n’augmente pas directement la perte d’insertion au niveau de l’interface du connecteur. La perte d'insertion dépend de la géométrie de la virole, de l'alignement des fibres et de la -qualité du polissage de la face d'extrémité - et non de ce qui est enroulé autour du corps du câble. Un connecteur MTP à faible-perte sur un assemblage blindé atteint toujours 0,15 à 0,25 dB par paire accouplée lorsqu'il est correctement fabriqué, identique au même connecteur sur un tronc standard. Aux longueurs d'onde 400G SR4, les deux types de câbles utilisant des qualités de connecteur équivalentes offrent une perte fonctionnellement identique -, généralement de 0,15 à 0,35 dB pour les assemblages OM4 multimodes.
Là où l'armure peut introduire une pénalité, c'est la micro-flexion. Si le tube en acier est mal fabriqué ou si le câble est acheminé avec des courbures plus serrées que le minimum spécifié, l'armure se comprime contre le ruban de fibre et une atténuation des micro-courbures s'infiltre. Il s'agit d'un problème de qualité de fabrication et d'un problème de discipline d'installation, et non d'une propriété inhérente à la construction blindée. Lors de l'évaluation des cordons MPO blindés, demandez toujours les données de test d'atténuation de courbure - et pas seulement le certificat de perte d'insertion statique -. Tout fournisseur qui ne fournit que des chiffres de perte de câble -droit peut cacher un problème de micro-courbure. Pour une compréhension plus approfondie de la manière dont les qualités de fibres affectent les budgets de pertes, leComparaison des fibres multimodes OM1 à OM5fournit un contexte utile sur la bande passante modale et les caractéristiques d'atténuation dans différentes classes de fibres.
Cela signifie également que pour tout segment de liaison où votre budget de perte optique est serré -, comme une longue portée 400G SR4 poussant près de la limite OM4 de 100-mètres -, vous devez prendre en compte le risque d'atténuation de courbure du câble blindé si le chemin de routage comprend des virages serrés. Si le chemin est droit et spacieux, l'armure ne vous coûtera rien optiquement. Si le chemin force le câble à passer par plusieurs coins étroits, la flexibilité inhérente du câble standard peut en réalité réduire la perte totale de liaison dans la pratique.
Protection mécanique en détail
Les câbles principaux MPO standard supportent les contraintes rencontrées dans les environnements de câblage structuré : charges de traction modérées lors des tractions d'installation, pression latérale exercée par les faisceaux de câbles dans les chemins partagés et faibles-vibrations des systèmes du bâtiment. La conception à double-gaine, renforcée avec du fil d'aramide, répond aux exigences mécaniques des normes CEI 60794 et TIA-568 pour le câblage des locaux intérieurs. Ce ne sont pas des câbles fragiles -, ils sont simplement conçus pour les conditions qu'ils rencontreront réellement dans une installation bien gérée.
Les ensembles blindés répondent à un profil de menace différent. La couche d'acier ou d'aluminium résiste aux forces d'écrasement qui déformeraient définitivement une gaine standard. Des chaises roulantes sur un plancher surélevé-, des chariots lourds dans un entrepôt, des dents de rongeurs dans une installation où la lutte antiparasitaire est imparfaite - ne sont pas des risques théoriques ; ce sont des modes de défaillance documentés que les équipes de maintenance de la fibre rencontrent régulièrement. Certains modèles MPO blindés résistent à plus de 1 000 N de force d’écrasement latéral, soit cinq à dix fois la capacité des constructions standard. La plage de température étendue (-40 degrés à +75 degrés contre -20 degrés à +60 degrés pour les lignes réseau intérieures typiques) différencie davantage les deux pour tout déploiement en dehors des espaces à température contrôlée-.
Lorsque vous évaluez si un segment particulier a besoin d'un blindage, comptez les facteurs de risque physiques tout au long du trajet réel du câble : exposition à l'écrasement ou à l'impact, activité documentée de rongeurs ou de parasites, excursions de température ou d'humidité au-delà des normes intérieures et si les forces de routage se plient à plus de 50 mm. Deux ou plusieurs de ces facteurs sur un seul segment de trajet constituent de solides arguments en faveur de la construction blindée. Si le chemin est entièrement fermé, climatisé-contrôlé et exempt de risques mécaniques, le câble principal standard offre les mêmes performances optiques avec moins d'encombrement et de coût.
Polarité et compatibilité
Les assemblages MPO blindés et standard suivent les mêmes méthodes de polarité TIA-568 - Type A (droit-traversant), Type B (inversé) et Type C (paire-retournement). La couche de blindage n'affecte pas l'alignement des broches, la configuration du genre ou l'interopérabilité des connecteurs. Un cordon MPO-12 blindé femelle s'accouple à un panneau adaptateur MPO-12 standard mâle sans aucun problème de compatibilité, et vous pouvez librement mélanger des segments blindés et standard au sein du même lien tant que le nombre de fibres, le type de polarité et la qualité du connecteur correspondent.
Une considération pratique à noter : les câbles armés étant plus rigides, planifiez soigneusement l'orientation des connecteurs dans les boîtiers étroits. Clé-jusqu'à clé-accouplement dans un environnement densément peupléPanneau adaptateur fibre optique MPO/MTPpeut nécessiter un dégagement supplémentaire lorsque l'armure du câble empêche les courbures serrées que les cordons standard gèrent facilement. Il ne s'agit pas d'un problème de compatibilité -, il s'agit d'un détail de planification de la gestion des câbles qui peut éviter une frustration importante lors de l'installation s'il est résolu sur le dessin d'élévation du rack avant l'arrivée des câbles sur site.
Pour les applications breakout où une ligne réseau MPO alimente des connexions duplex individuelles,Câbles de faisceau MTP/MPO vers SC ou LCassurent la transition, et la même évaluation blindée-vs-standard s'applique au segment de dérivation en fonction de son environnement physique.
Foire aux questions
Q : Puis-je mélanger des cordons de brassage MPO blindés avec des câbles principaux MPO standard dans le même lien ?
R : Oui. Les assemblages MPO blindés et standard utilisent des connecteurs MTP/MPO identiques conformes aux normes CEI 61754-7 et TIA-604-5. Un cordon blindé femelle s'accouple à un tronc mâle standard via n'importe quel panneau adaptateur compatible. L'armure affecte uniquement le corps du câble, pas l'interface optique. Vérifiez que les deux assemblages partagent le même nombre de fibres, le même type de polarité et la même qualité de connecteur (standard ou à faible perte) pour éviter une perte d'insertion incompatible.
Q : La veste blindée affecte-t-elle les procédures de nettoyage et d’inspection ?
R : Non. La face d'extrémité du connecteur-est identique entre les assemblages blindés et standards. Utilisez le même type de bobine ou de cassette spécifique MTP-type de bobine-, inspectez avec un oscilloscope à fibre 200x+ avant chaque accouplement et gardez les capuchons anti-poussière en place lorsque les connecteurs ne sont pas utilisés. L'armure n'a aucune incidence sur la contamination de la virole ou sur l'accès au nettoyage.
Q : Quels sont les nombres de fibres disponibles dans les câbles blindés MPO/MTP ?
R : Les câbles MPO blindés sont généralement disponibles dans des configurations à 8 -fibres, 12 fibres et 24 fibres, correspondant aux nombres standard utilisés dans les optiques parallèles 40G, 100G, 200G et 400G. Certains fabricants proposent des liaisons blindées à 48 fibres ou plus pour les applications de base, bien que la disponibilité varie. Les versions 12 et 24 fibres couvrent la grande majorité des cas d'utilisation des centres de données et industriels.
Q : Un cordon MPO blindé convient-il aux espaces plénum ?
R : Cela dépend de la note de la veste. La couche de blindage elle-même ne détermine pas le classement au feu -, contrairement au matériau de la gaine extérieure. Les cordons MPO blindés sont disponibles avec les options de gaine OFNP (plénum), OFNR (colonne montante) et LSZH. Vérifiez toujours que le classement au feu du câble correspond aux exigences de votre code du bâtiment avant l'installation dans des espaces de traitement d'air-.
Q : Comment la perte d'insertion se compare-t-elle entre les câbles MPO blindés et standard aux longueurs d'onde 400G SR4 ?
R : Lorsque les deux câbles utilisent des qualités de connecteur MTP équivalentes (par exemple, faible-perte ou élite), la perte d'insertion par paire couplée est fonctionnellement identique - généralement de 0,15 à 0,35 dB pour les assemblages OM4 multimodes. Le blindage ne dégrade pas les performances optiques au niveau du connecteur. Le seul scénario dans lequel l'armure peut introduire une perte supplémentaire est si le câble est acheminé en dessous de son rayon de courbure minimum, provoquant une atténuation des micro-courbures dans la fibre. Le respect du rayon de courbure spécifié par le fabricant élimine ce risque.
