Un cordon de brassage SC à MTP/MPO à 8 -cœurs est un assemblage de câbles de dérivation qui se termine par un seul connecteur multifibre MTP/MPO-à une extrémité et quatre connecteurs SC duplex à l'autre, transportant huit fibres optiques sur une seule gaine. Il sert de pont direct entre l'infrastructure optique parallèle haute-densité et les anciens équipements à terminaison SC-, ce qui en fait l'un des outils les plus pratiques pour les réseaux qui ne sont pas prêts à être détruits et remplacés mais qui doivent encore passer au 40G ou au 100G.
Si votre installation utilise toujours des panneaux de brassage SC-, des OLT ou des instruments de test ainsi que des équipements de commutation QSFP+ plus récents, ce câble élimine le besoin de cassettes intermédiaires ou de panneaux adaptateurs. Une extrémité se branche directement sur un port émetteur-récepteur QSFP+ SR4 ; les autres se diffusent vers votre infrastructure SC duplex existante. Cette franchise est ce qui le rend précieux - et ce qui le différencie des câbles de dérivation MTP-à-LC les plus courants qui dominent la plupart des catalogues de centres de données.
Pourquoi le nombre de 8 fibres est important dans le câblage moderne
L'industrie de la fibre optique est progressivement passée d'une architecture Base-12 à une architecture Base-8, et pour cause. Un émetteur-récepteur QSFP+ ou QSFP28 standard utilise quatre voies pour la transmission et quatre voies pour la réception, soit huit fibres au total. Lorsque vous déployez un câble principal MTP à 12 fibres pour une application QSFP, quatre fibres au centre du connecteur restent inutilisées. Dans le cadre d’un déploiement à grande échelle comportant des centaines de liaisons, cette fibre inutilisée représente un gaspillage important d’investissement.
UnCordon de brassage fibre SC à 8 cœurs vers MTP/MPOs'aligne parfaitement avec l'utilisation réelle de la fibre optique 40GBASE-SR4 et 100GBASE-SR4. Chaque fibre transporte du trafic. Pas de gaspillage, pas de brins morts qui encombrent votre documentation. Le câblage Base-8 s'adapte également parfaitement aux configurations de ports de commutateur standard : la plupart des châssis ont un nombre de ports par multiple de quatre (cartes de ligne 16 ports, 32 ports), qui sont mappés proprement sur des connecteurs MTP à 8 fibres sans fibres orphelines.

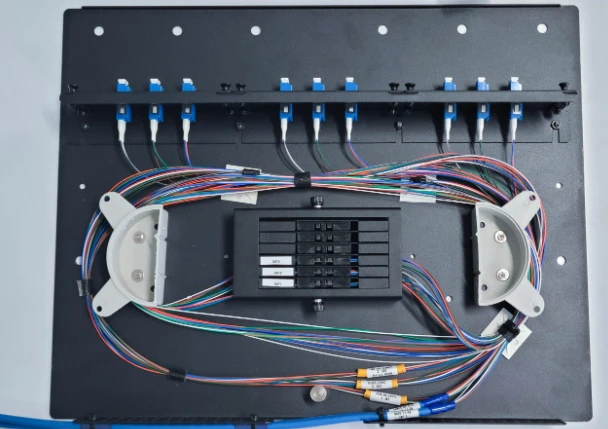

Relier les réseaux SC existants à l'optique parallèle
C'est ici que le cordon de dérivation SC-vers-MTP/MPO gagne sa place. Les connecteurs SC ont dominé le câblage d'entreprise et de télécommunications pendant plus de deux décennies. De nombreux réseaux de campus, têtes de réseau CATV, installations gouvernementales et bureaux centraux d'opérateurs comportent encore rangée après rangée de panneaux de brassage SC. Échanger toute cette infrastructure vers LC uniquement pour accéder aux vitesses 40G est coûteux et perturbateur.
Au lieu de cela, un câble breakout 8-fibre MTP-vers SC vous permet de connecter un port QSFP+ 40G directement à quatre ports duplex SC existants. Chaque paire SC gère une voie 10G, de sorte qu'un seul émetteur-récepteur QSFP+ se répartit efficacement en connexions 4 × 10G sur votre installation SC existante. La même logique s'applique aux émetteurs-récepteurs 100G QSFP28 SR4 divisés en voies 4 × 25G. Vous préservez votre investissement en câblage tout en accédant à la densité de bande passante des optiques parallèles.
Ce n'est pas un scénario de niche. Les opérateurs de télécommunications exécutant une infrastructure SONET/SDH existante sur des connecteurs SC, les campus universitaires dotés de dorsales de bâtiment vieillissantes à terminaison SC et les installations de diffusion câblées avec de la fibre SC pour le transport vidéo sont tous confrontés à cette situation exacte. Le cordon SC à MTP/MPO à 8 cœurs leur offre un chemin de migration qui ne nécessite pas de mise à niveau majeure.
Comprendre la configuration de la polarité pour les liaisons SC-vers-MTP
La polarité est l'un des points de défaillance les plus courants dans le câblage MTP/MPO, et bien faire les choses sur une dérivation SC ne fait pas exception. Pour un ensemble de dérivation standard 8-fibre SC vers MTP/MPO, la polarité de type B (méthode B selon TIA-568) est le choix par défaut pour les applications d'émetteur-récepteur QSFP. Dans une configuration de type B, la position 1 de la fibre à une extrémité correspond à la position 8 de la fibre à l'autre - une inversion complète du réseau qui garantit l'alignement des fibres de transmission avec les fibres de réception sur la liaison.
La polarité de type A (droit-traversant) est moins courante dans les scénarios de dérivation et est généralement réservée aux connexions tronc-à-tronc où les cassettes gèrent le retournement Tx/Rx. Le type C (paire-inversée) est une configuration spécialisée utilisée avec des conceptions de câblage structurées spécifiques basées sur des cassettes-. Sauf indication contraire dans la documentation de votre infrastructure, le type B est le choix sûr pour les applications d'émetteur-récepteur direct-vers-de dérivation SC. Confirmer la polarité avant de commander évite le scénario frustrant d’une installation propre qui ne laissera tout simplement pas passer la lumière.
Monomode ou multimode : adapter le type de fibre à la distance d'application
Le cordon de brassage SC à MTP/MPO à 8 cœurs est disponible en variantes monomode (OS2, 9/125 μm) et multimode (OM3 50/125 μm, OM4 50/125 μm). Le choix dépend de votre type d'émetteur-récepteur et de vos exigences en matière de portée.
Pour les applications multimodes, la fibre OM3 prend en charge 40GBASE-SR4 jusqu'à 100 mètres et 10GBASE-SR jusqu'à 300 mètres. OM4 étend ces distances de - 150 mètres à 40G SR4 - et offre près du double de la bande passante modale effective à 850 nm (4 700 MHz·km contre . 2000 MHz·km). Si vous construisez de nouvelles parcours horizontaux à l'intérieur d'un centre de données, le coût supplémentaire d'OM4 par rapport à OM3 vaut bien la pérennité-. Pour une comparaison plus approfondie dequalités de fibres multimodes de OM1 à OM5, chaque génération représente une augmentation mesurable de la densité de bande passante et de la longueur de liaison prise en charge.
La fibre OS2 monomode est le choix idéal pour les applications-portée plus longue - 100GBASE-PSM4 sur des distances allant jusqu'à 500 mètres, ou 40GBASE-PLR4 atteignant 10 km. Les déploiements de backbone gouvernementaux et de campus qui s'étendent sur plusieurs bâtiments nécessitent généralement un mode unique, en particulier lorsque les panneaux de brassage SC à l'extrémité distante ont été initialement installés pour des applications de télécommunications longue distance.
Scénarios de déploiement clés
Migration du centre de données 10G-vers 40G
Une installation exécutant des émetteurs-récepteurs 10G SFP+ sur des panneaux de brassage à terminaison SC-peut mettre à niveau la couche dorsale vers 40G QSFP+ sans re-terminer un seul panneau. Le cordon de dérivation SC à MTP/MPO à 8 cœurs connecte le port QSFP+ directement à quatre ports SC duplex, chacun transportant une voie 10G. Ce chemin de migration ne nécessite aucune modification du câblage horizontal existant.
Interconnexion des centraux de télécommunications
Les bureaux centraux entretiennent souvent des répartiteurs optiques basés sur SC-qui sont en service depuis des années. La connexion de nouveaux équipements DWDM ou ROADM avec des interfaces MTP/MPO à ces trames existantes nécessite une dérivation qui parle les deux langages des connecteurs. L'assemblage à 8 cœurs gère cela sans cassette intermédiaire, économisant ainsi 1U d'espace rack par point de connexion.
Diffusion et transport audiovisuel
Les installations de diffusion professionnelles utilisent fréquemment la fibre SC pour le transport vidéo non compressé entre les studios et les salles de contrôle. Lors de l'ajout de routeurs vidéo IP-avec des ports QSFP, le cordon de dérivation SC vers MTP/MPO intègre proprement le nouvel équipement dans l'installation de fibre optique existante.
Environnements de test et de laboratoire
Les laboratoires de test de réseau maintiennent souvent un mélange de types de connecteurs sur différentes générations d'équipements. Un cordon de brassage SC vers MTP/MPO à 8 -cœurs permet aux ingénieurs d'effectuer des correctifs entre les instruments de test existants dotés de ports SC et les nouveaux ensembles de test multifibres sans avoir à chercher d'adaptateurs.
Considérations relatives à la qualité du connecteur et à la perte d'insertion
Les budgets de perte d’insertion se resserrent à mesure que la vitesse des liaisons augmente. À 40G et 100G, chaque dixième de décibel à chaque point de connexion affecte votre marge de liaison. Les connecteurs MTP de qualité standard-spécifient généralement une perte d'insertion maximale inférieure ou égale à 0,50 dB par paire accouplée, tandis que les connecteurs MTP élite/faible-perte ramènent cette perte à moins ou égale à 0,35 dB (0,15 dB typique). L'extrémité SC de la dérivation doit maintenir une valeur inférieure ou égale à 0,30 dB par connecteur.
Pour les liaisons multi-sauts exigeantes, en spécifiant des connecteurs MTP à faible-perte sur leCordon de brassage fibre multimode MTP/MPOla fin vaut la prime. Chaque câble doit être livré avec au minimum des données de test individuelles - 3D vérification par interférométrie de la géométrie de la virole. Si votre fournisseur ne peut pas fournir-de documentation sur les tests par câble, c'est un signal d'alarme qui mérite d'être étudié avant de s'engager sur une commande d'achat.
La propreté des connecteurs est tout aussi importante que leur qualité. Une seule virole contaminée sur un connecteur MTP à 12 -fibres peut ajouter 1 à 2 dB de perte excessive sur l'ensemble de l'assemblage. Les nettoyeurs de bobines dédiés au MTP- doivent constituer un équipement standard dans toute installation déployant des câbles multifibres. GardeAdaptateurs fibre optique MTP/MPOle cache-poussière-lorsqu'il n'est pas utilisé est une habitude simple qui évite un nombre surprenant d'appels de dépannage.
Choisir entre un câble rond, un câble ovale et un ruban nu
L'assemblage SC vers MTP/MPO à 8 cœurs est disponible en trois options de gaine, et le choix dépend davantage de votre environnement de routage physique que des performances du signal.
Le câble rond (généralement de 3,0 mm de diamètre, gaine LSZH ou PVC) est la valeur par défaut pour la plupart des applications de centres de données. Il passe proprement à travers les anneaux de gestion des câbles standard et les organisateurs verticaux, et sa construction robuste gère les manipulations répétées lors des déplacements, ajouts et modifications.
Le câble ovale (plat) fonctionne bien dans les installations souterraines ou dans les chemins de câbles horizontaux étroits où la hauteur d'empilage vertical est limitée. Le câble ruban nu offre une densité maximale pour les zones de brassage à ultra-haute-densité, mais compromet la durabilité mécanique - il est mieux adapté aux installations permanentes à l'intérieur de cassettes ou de panneaux de brassage où le câble ne sera pas perturbé une fois acheminé.
Comment cela se compare-t-il aux câbles de dérivation MTP-à-LC
La configuration de dérivation beaucoup plus courante est MTP vers LC, tout simplement parce que LC est devenu le connecteur duplex dominant dans les centres de données modernes. Alors pourquoi voudriez-vous plutôt opter pour une cassure SC ? La compatibilité avec l'infrastructure installée est le facteur décisif. Si votre établissement est déjà standardisé sur LC, il n'y a aucun avantage à une évasion SC. Mais si les connecteurs SC se trouvent dans le mur, dans le panneau de brassage ou sur l'équipement, leInteropérabilité du connecteur SC avec les systèmes multifibres MTP/MPOvia un assemblage de dérivation est le chemin le plus rapide vers une bande passante plus élevée sans recâblage.
Les connecteurs SC conservent également des avantages dans certaines applications : leur virole plus grande de 2,5 mm offre une surface de contact physique légèrement plus grande, ils sont plus faciles à manipuler avec des mains gantées dans les environnements industriels et ils restent le connecteur standard des équipements FTTH OLT dans de nombreuses régions.
Foire aux questions
Q : Puis-je utiliser un cordon de brassage SC à 8 cœurs vers MTP/MPO pour les connexions 100G ?
R : Oui. Un émetteur-récepteur 100GBASE-SR4 QSFP28 utilise quatre voies 25G parallèles sur huit fibres - exactement ce que propose ce câble. Chaque paire SC duplex transporte une voie 25G. Pour les applications PSM4 100G monomodes, spécifiez une version OS2 de l'assembly.
Q : Quel type de polarité dois-je commander pour les applications d'émetteur-récepteur QSFP+ ?
R : La polarité de type B (méthode B) est la norme pour les connexions de dérivation QSFP directes. Il effectue une inversion complète du réseau de fibres afin que les positions de transmission à l'extrémité MTP s'alignent avec les positions de réception à l'extrémité SC. À moins que votre conception de câblage structuré n'exige explicitement le type A ou le type C, commandez le type B.
Q : Ai-je besoin d'un connecteur MTP mâle ou femelle à l'extrémité multi-fibre ?
R : Le MTP femelle (non épinglé) est la configuration standard pour la connexion aux émetteurs-récepteurs QSFP et à la plupart des adaptateurs de panneau de brassage, qui utilisent des connecteurs mâles (épinglés). Commandez une femelle, sauf indication contraire dans la documentation de votre équipement spécifique.

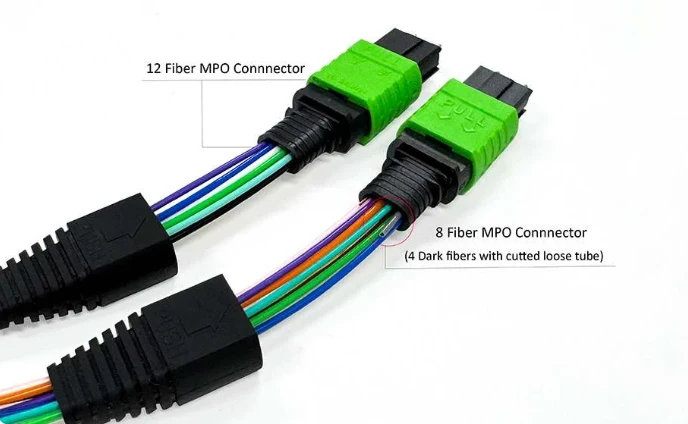

Q : Un connecteur MTP à 8 fibres est-il identique à un MPO standard à 12 fibres ?
R : Un MTP à 8-fibres utilise le même boîtier de connecteur physique MPO-12, mais n'occupe que les huit positions extérieures de la fibre (1 à 4 et 9 à 12), laissant les quatre positions centrales vides. Il est mécaniquement compatible avec les adaptateurs MPO standard à 12 fibres. La principale différence réside dans l'utilisation des fibres : un assemblage de 8 fibres élimine les quatre fibres inutilisées qui resteraient sombres dans une application QSFP.
Q : De quel indice de gaine ai-je besoin pour les installations de plénum ?
R : Pour les câbles qui traversent des espaces de traitement d'air-(au-dessus des plafonds suspendus, sous les planchers surélevés dans les zones classées en plénum-), spécifiez une gaine OFNP (Optical Fiber Nonconductive Plenum). Pour les contremarches verticales entre étages, OFNR (Riser) est suffisant. LSZH (Low Smoke Zero Halogen) est la norme pour la plupart des environnements de centres de données internationaux et est requis dans de nombreuses installations européennes et asiatiques. Votre code du bâtiment local dicte l'exigence minimale.
