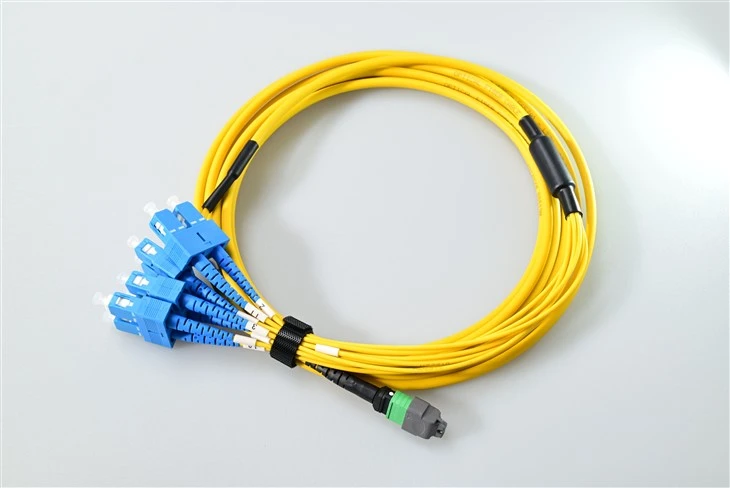

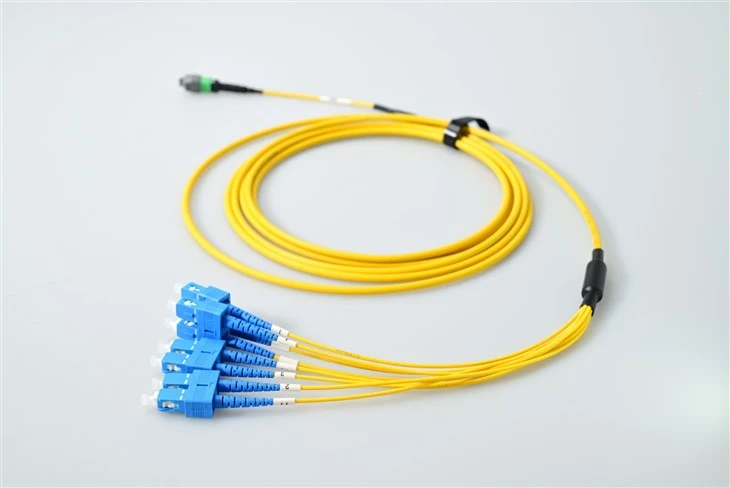

Cordes de brassage à fibres SC à 8 noyaux MTP MPO

R : Cela dépend vraiment de ce que vous avez déjà installé. Si vous travaillez avec des équipements ou une infrastructure existants standardisés sur les connecteurs SC (ce qui était très courant dans les réseaux d'entreprise et les environnements de télécommunications avant que LC ne devienne la nouvelle norme), alors SC vers MTP/MPO est parfaitement logique. Nous avons eu des clients qui ont mis à niveau leurs commutateurs principaux vers des émetteurs-récepteurs QSFP 40G ou 100G, mais leurs panneaux de brassage et leurs câbles de fibre existants sont tous SC. Ce câble épanoui leur permet de combler cet écart sans tout déchirer ni tout remplacer. De plus, les connecteurs SC sont plus robustes et plus faciles à manipuler dans des environnements à fortes vibrations ou lorsque les techniciens travaillent avec des gants.

R : Ainsi, la version à faible-pertes utilise des viroles MT de qualité supérieure-avec des tolérances de fabrication plus strictes : nous parlons d'une géométrie de virole qui se situe à quelques nanomètres près. La perte d'insertion typique est inférieure à 0,3 dB, avec un maximum de 0,5 dB. La perte standard utilise, eh bien, des ferrules MT standard, et vous verrez des pertes typiques d'environ 0,5 dB avec un maximum de 0,7 dB. Pour de courtes distances dans un centre de données (disons 50 mètres ou moins), la différence est honnêtement négligeable pour la plupart des applications. Mais si vous parcourez de plus longues distances, si vous gérez des budgets de liaison serrés ou si vous connectez plusieurs étages de cassettes, ces 0,2-0,3 dB supplémentaires par point de connexion s'additionnent rapidement. Nous recommandons généralement une faible-perte pour les liaisons 100 G critiques-ou lorsque vous vous préparez pour l'avenir à des vitesses plus élevées.

R : Chaque câble est conçu spécifiquement pour un mode monomode (OS2 9/125 μm) ou multimode (OM3/OM4 50/125 μm) – vous ne pouvez pas mélanger et assortir. L'alignement de la virole MT et les tailles du cœur de la fibre sont différents entre les deux types. Pour le multimode, vous l'utilisez généralement avec des émetteurs-récepteurs 40GBASE-SR4 ou 100GBASE-SR4 sur fibre OM3 ou OM4. Pour le monomode, pensez aux applications 100GBASE-PSM4 ou à longue-applications 40G. La bonne nouvelle est que nous les codons par couleur : jaquette turquoise ou magenta pour le multimode, jaune pour le monomode. Assurez-vous simplement de commander le type de fibre adapté à vos émetteurs-récepteurs et à votre infrastructure existante !

R : Le mécanisme de verrouillage push-pull sur le connecteur MTP change honnêtement la donne-pour les installations à haute-densité. Au lieu de la traditionnelle pression-pour-déverrouiller les languettes que l'on trouve sur les connecteurs LC ou SC, il vous suffit littéralement de tirer directement vers l'arrière pour déconnecter – aucune gymnastique des doigts n'est requise. C'est énorme lorsque vous travaillez dans un panneau de brassage exigu avec des dizaines de fibres serrées. J'ai vu des techniciens lutter pendant 10 minutes pour essayer de contourner d'autres câbles pour serrer une languette de dégagement. Grâce au push-pull, vous pouvez vous déconnecter d'une seule main, même dans les racks les plus encombrés. De plus, cela réduit le risque de débrancher accidentellement le mauvais câble ou d’endommager les connexions adjacentes.

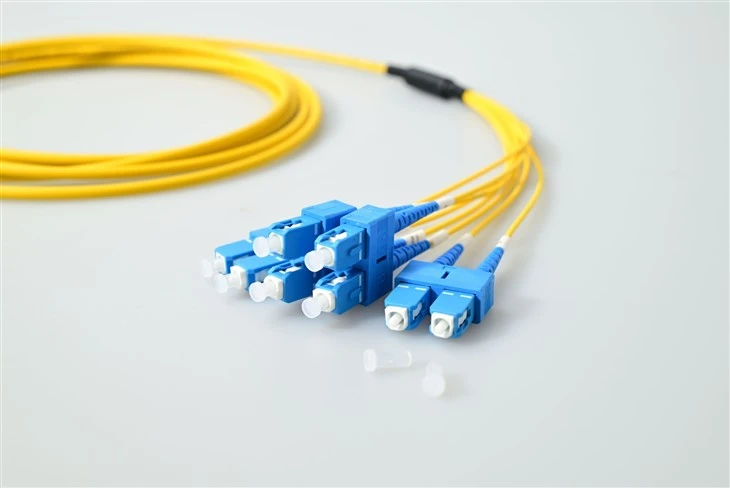

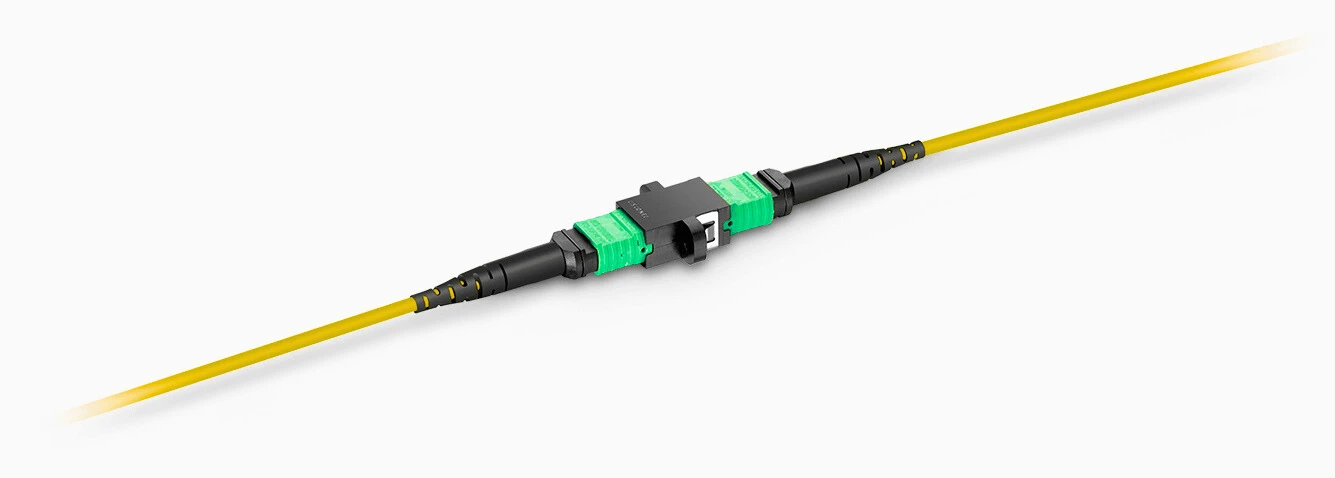

R : Ce sont les broches de guidage qui font que la magie opère avec les connecteurs MTP/MPO. Ce sont des broches métalliques ultra-précises (nous parlons de tolérances au niveau du micron-) qui alignent la virole MT lorsque vous accouplez le connecteur. Voilà le deal : la version "mâle" a les épingles, la version "femelle" a des trous pour les recevoir. La plupart de nos câbles SC vers MTP/MPO à 8 conducteurs sont livrés avec des connecteurs MTP femelles (sans broches) à l'extrémité MTP, ce qui est standard pour la connexion aux émetteurs-récepteurs QSFP ou aux panneaux de brassage. Les émetteurs-récepteurs et les panneaux ont des connecteurs mâles (brochés). Ainsi, lorsque vous commandez, vous souhaiterez un MTP féminin, sauf si vous avez une application spécifique qui exige le contraire. La fin du SC ? Connecteurs SC duplex standard, rien d’extraordinaire.

R : Nous proposons les trois, et chacun a sa place. Le câble rond est le plus courant : il est robuste, facile à acheminer dans les systèmes de gestion des câbles et suffisamment flexible pour les virages serrés. Vous verrez cela avec une gaine de 3,0 mm de diamètre. Le câble ovale est plus plat, ce qui peut être idéal pour un acheminement sous des planchers surélevés ou dans des chemins de câbles horizontaux étroits. Le ruban nu est le plus compact : il s'agit littéralement de la fibre du ruban avec une gaine de protection minimale. C'est idéal pour les installations à ultra-haute-densité où chaque millimètre compte, mais c'est moins robuste pour une manipulation brutale. Pour la plupart des applications de centres de données, nous recommandons le câble rond renforcé. C'est le juste milieu entre flexibilité, durabilité et facilité d'installation.

R : La polarité peut prêter à confusion, mais voici la version simple : pour une dérivation standard de 8 -fibres SC vers MTP/MPO, vous examinez généralement la polarité de type B (également appelée méthode B). Cela signifie que la fibre 1 à une extrémité se connecte à la fibre 8 à l'autre, la fibre 2 à la fibre 7, et ainsi de suite – il s'agit d'un retournement "clé-de haut en haut-de bas". C'est ce dont vous avez besoin pour connecter un émetteur-récepteur QSFP+ 40G à quatre ports SC duplex. La polarité de type A est directe (fibre 1 à fibre 1), ce qui est moins courant pour les applications de dérivation. Le type C implique des paires croisées, que vous utiliseriez avec des configurations de cassettes spécifiques. En fin de compte : sauf indication contraire de la conception de votre réseau, optez pour le type B pour les applications QSFP. Nous pouvons vous guider dans la configuration exacte si vous nous envoyez votre schéma de réseau.

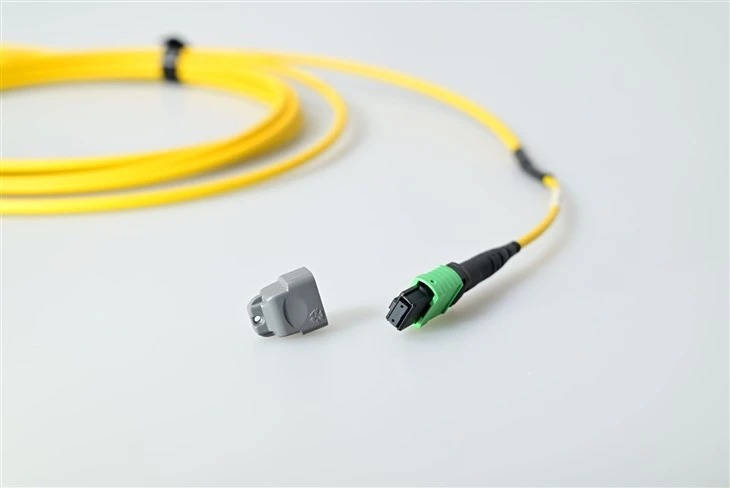

R : Le code couleur est votre allié pour une identification rapide et pour éviter les confusions-. Voici la norme : aqua jacket=multimode OM3 (classé 10G), magenta/violet=multimode OM4 (classé 40/100G), jaune=monomode OS2. Le boîtier MTP/MPO suit également cela : vous verrez un boîtier bleu pour le polissage UPC et vert pour le polissage APC en monomode. Certains fabricants ajoutent leurs propres variantes, mais ce sont les normes de l'industrie. Est-ce important fonctionnellement ? Pas vraiment – ​​un câble jaune fonctionnera très bien tant que la fibre à l’intérieur est du bon type. Mais sur le plan opérationnel, cela compte énormément. Le codage couleur aide les techniciens à savoir instantanément avec quoi ils travaillent, réduit les erreurs d'installation et accélère le dépannage. De plus, les audits de réseau et la documentation sont beaucoup plus faciles lorsqu'il suffit de jeter un coup d'œil aux couleurs des câbles.
