Un séparateur optique est un dispositif à fibre optique passif qui divise un signal lumineux entrant en deux ou plusieurs signaux de sortie, distribuant la puissance optique sur plusieurs chemins de fibre sans nécessiter d'énergie électrique.
Dans un réseau GPON ou EPON, c'est le composant qui rend possible-une-architecture multipoint - une fibre sortant du central, des dizaines d'abonnés connectés à l'extrémité distante. Sans cela, chaque client aurait besoin d’un parcours de fibre dédié jusqu’à l’OLT, et la rentabilité du FTTH s’effondrerait.
Ce guide couvre le principe de fonctionnement du fractionnement optique, les-différences réelles entre les technologies PLC et FBT, les spécifications de performances qui comptent réellement lors de l'approvisionnement et-des conseils basés sur des scénarios pour choisir le bon séparateur. Si vous avez déployé une infrastructure PON ou prévoyez une nouvelle construction, les détails ici devraient vous éviter quelques maux de tête au stade de la conception.
Comment fonctionne un séparateur optique ?
La physique est simple. Lorsque la lumière traverse une fibre monomode-, la majeure partie de l'énergie reste dans le noyau de 9 µm -, mais pas la totalité. Une petite fraction s’infiltre dans le revêtement. Rapprochez suffisamment deux noyaux de fibre et cette énergie qui fuit commence à se coupler d'un noyau à l'autre. Ce phénomène de couplage évanescent est à la base de toute division passive de fibres.
Dans un répartiteur de production, l'appareil prend un signal d'entrée et redistribue la puissance optique sur plusieurs ports de sortie selon un rapport défini. Pensez à un répartiteur 1 × 4 : une fibre entre, quatre fibres sortent, chacune transportant environ un quart de la puissance du signal d'origine. Pas d'électronique, pas d'alimentation externe -, juste la géométrie du guide d'ondes qui fait le travail. C'est pourquoi ces composants sont appelés séparateurs optiques passifs.
C’est ici que cela devient pratique. Chaque division vous coûte de la puissance optique. Une répartition 1 × 2 consomme environ 3,5 dB. Au moment où vous atteignez 1 × 32, vous examinez les pertes théoriques au nord de 15 dB - et c'est avant d'ajouter les pertes de connecteur, l'atténuation de la fibre et les points d'épissure. Dans la plupart des déploiements FTTH, le séparateur finit par être la plus grande source de perte dans le budget de liaison. Un mauvais rapport de répartition signifie soit gaspiller des ports OLT, soit rencontrer des problèmes d'alimentation en réception sur des ONU distantes.

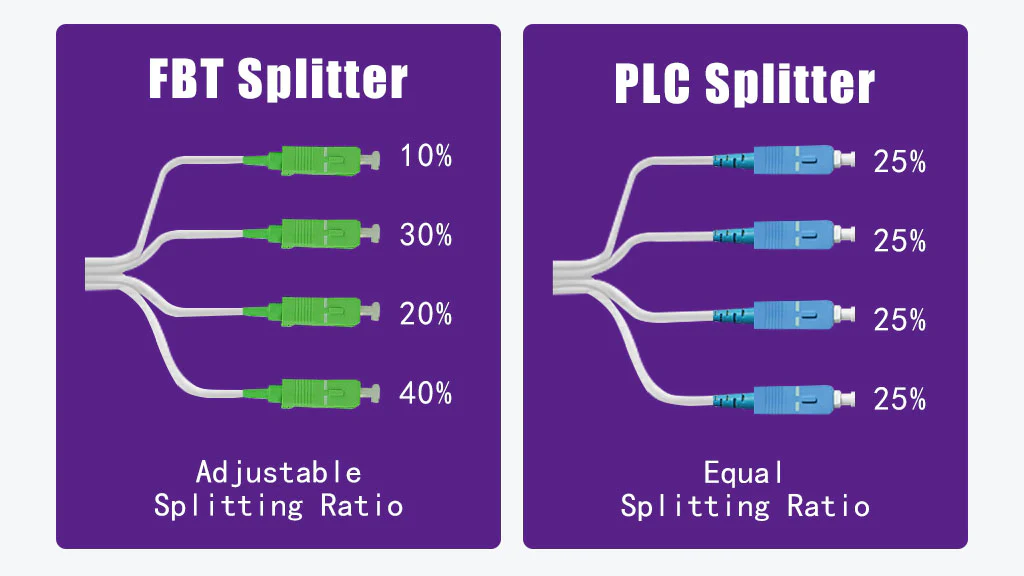

Répartiteur PLC vs répartiteur FBT : ce qui compte réellement
Chaque répartiteur optique sur le marché utilise l'une des deux technologies de fabrication, et le choix entre elles porte moins sur celle qui est « meilleure » que sur celle qui correspond à votre déploiement spécifique.
Séparateurs coniques biconiques fondus (FBT)
FBT est l’approche la plus ancienne. Deux fibres ou plus sont regroupées, chauffées et étirées jusqu'à ce que les noyaux fusionnent. Pendant le processus de réduction, les techniciens surveillent le rapport de couplage en temps réel et s'arrêtent une fois que la division cible est atteinte. Le résultat est un appareil simple et éprouvé qui coûte moins cher à produire -, en particulier avec de faibles nombres de divisions comme 1×2 ou 1×4.
Le compromis apparaît à grande échelle. Une fois que vous dépassez 1 × 8, les répartiteurs FBT ont du mal à assurer l'uniformité de la sortie : certains ports obtiennent nettement plus de puissance que d'autres. Les taux d’échec grimpent également. La prise en charge des longueurs d'onde est limitée à 850 nm, 1 310 nm et 1 550 nm -, ce qui est bien pour le PON de base, mais constitue une contrainte si vous avez besoin d'une compatibilité totale du spectre-. Et la plage de température de fonctionnement (-5 degrés à 75 degrés) les exclut pour les armoires extérieures dans les régions aux hivers rigoureux ou à la chaleur du désert.
Séparateurs de circuits planaires à ondes lumineuses (PLC)

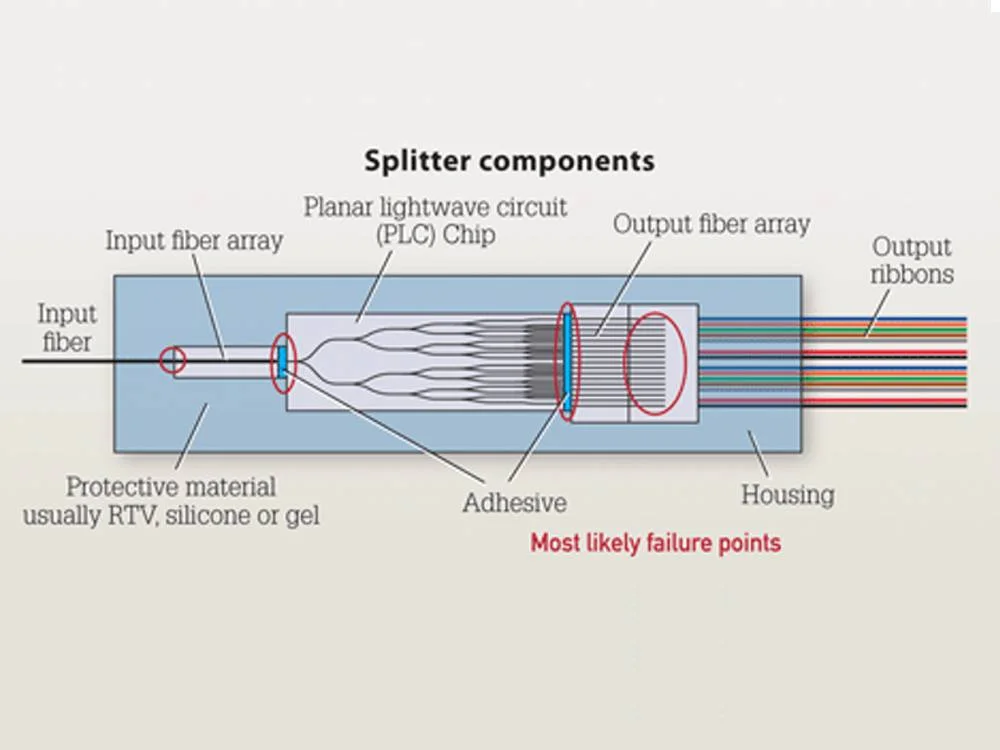

Les séparateurs CPL sont fabriqués à l'aide de circuits de guides d'ondes de lithographie à semi-conducteurs - gravés sur un substrat en verre de silice avec la même précision que celle utilisée dans la fabrication de puces. Le résultat est une sortie précise et uniforme sur chaque port, même en cas de nombre de divisions élevé.Séparateurs de fibre optique PLCprennent en charge la gamme complète de longueurs d'onde de 1 260 à 1 650 nm, couvrant toutes les longueurs d'onde PON standard ainsi que la bande de 1 550 nm utilisée pour la superposition vidéo RF et la fenêtre de 1 625 nm utilisée pour la surveillance de ligne.
Étant donné que la division se produit sur une seule puce, les dispositifs CPL évoluent jusqu'à 1 × 64 ou 2 × 64 sans gonfler en taille. La plage de températures de fonctionnement plus large (-40 degrés à 85 degrés, selon les exigences de test Telcordia GR-1209-CORE) en fait le choix par défaut pour toute installation extérieure ou dans un environnement non contrôlé. Le coût par unité est plus élevé que celui du FBT, mais pour tout ce qui dépasse une répartition 1 × 4, le PLC est ce que spécifient les planificateurs de réseau les plus expérimentés - et pour cause.
Comparaison rapide
| Paramètre | Séparateur FBT | Répartiteur PLC |
|---|---|---|
| Méthode de fabrication | Fusion et effilage des fibres | Lithographie semi-conducteur sur puce de silice |
| Prise en charge de la longueur d'onde | 850/1310/1550 nm | 1 260-1 650 nm (spectre complet) |
| Rapport de partage pratique maximum | 1 × 8 (des ratios plus élevés ont des taux d'échec élevés) | 1×64 ou 2×64 |
| Uniformité de sortie | Modéré - inégal aux divisions plus élevées | Élevé - cohérent sur tous les ports |
| Température de fonctionnement | -5 degrés à 75 degrés | -40 degrés à 85 degrés |
| Coût relatif | Inférieur (surtout à 1×2, 1×4) | Valeur par port-plus élevée, mais meilleure à grande échelle |
| Meilleur ajustement | Déploiements en intérieur{{0}sensibles au budget, à faible-nombre | PON à-nombre élevé, extérieur, de qualité opérateur- |
Les seuils de performances référencés ci-dessus sont basés sur les normes Telcordia GR-1209-CORE et GR-1221-CORE, qui définissent les exigences de fiabilité et de performances optiques pour les composants optiques passifs utilisés dans les réseaux de télécommunications.
Spécifications de performance clés à vérifier avant d’acheter
Les fiches techniques peuvent être denses, mais cinq paramètres sont les plus importants - et ignorer l'un d'entre eux lors de l'approvisionnement est une erreur qui a conduit à de véritables échecs sur le terrain :
- Perte d'insertion :Combien de puissance optique consomme le séparateur. Un répartiteur PLC 1 × 8 bien conçu devrait être inférieur ou égal à 10,5 dB ; un 1×32 à Inférieur ou égal à 17,5 dB. Ces seuils proviennent du tableau 2 du GR-1209-CORE. Si la fiche technique d'un fournisseur affiche des valeurs nettement supérieures à celles-ci, votre budget de liaison ne se fermera pas à distance.
- Perte de retour :Puissance réfléchie vers la source. Pour les séparateurs terminés SC/APC- (la norme dans GPON), la perte de réflexion doit être supérieure ou égale à 55 dB. Une mauvaise perte de retour provoque du bruit dans le récepteur OLT et dégrade la qualité du signal en amont.
- Uniformité:L'écart entre le meilleur et le pire port de sortie. Tout ce qui dépasse 1,5 dB signifie que certains abonnés reçoivent des signaux nettement plus faibles. Dans un déploiement 1×32 ou 1×64, une uniformité stricte n'est pas facultative -, c'est ce qui maintient votre abonné le plus éloigné en ligne.
- Longueur d'onde de fonctionnement :Les réseaux PON nécessitent une couverture passe-bande de 1 260 à 1 650 nm. Ceci n'est pas-négociable si vous utilisez GPON (1 490/1 310 nm) avec superposition vidéo (1 550 nm) ou si vous envisagez d'ajouter des services XGS-PON (1 577 nm en aval) sur la même fibre.
- Directivité :Mesure l'isolation de diaphonie entre les ports de sortie. Cible supérieure ou égale à 55 dB. Une faible directivité signifie que les signaux des abonnés peuvent s'infiltrer les uns dans les autres -, ce qui constitue un réel problème dans les divisions à haute-densité.
Choisir un séparateur par scénario de déploiement
Le « bon » séparateur dépend entièrement de l'endroit où il va et de ce qu'il doit faire. Voici comment la décision se déroule habituellement dans la pratique :
Petit projet FTTH (moins de 50 logements) : A Répartiteur CPL 1×8dans une boîte ABS, c'est le cheval de bataille ici. Il permet de gérer la perte d'insertion, s'intègre dans un boîtier de distribution extérieur standard et laisse de la place pour se développer si le quartier s'agrandit. Pour les plus petits clusters -, disons, quatre maisons sur une seule goutte -, un FBT 1×4 peut fonctionner si le budget est la principale contrainte.
ULM urbaines denses (immeubles à appartements, tours de bureaux) :Optez pour un automate 1 × 32 dans une cassette LGX ou un format de montage en rack 1U-. La densité des ports est importante dans les armoires à contremarche où l'espace est restreint. Assurez-vous que le répartiteur est pré-connectorisé avec SC/APC pour accélérer l'installation - l'épissage sur site dans une colonne montante encombrée est lent et sujet aux erreurs-.

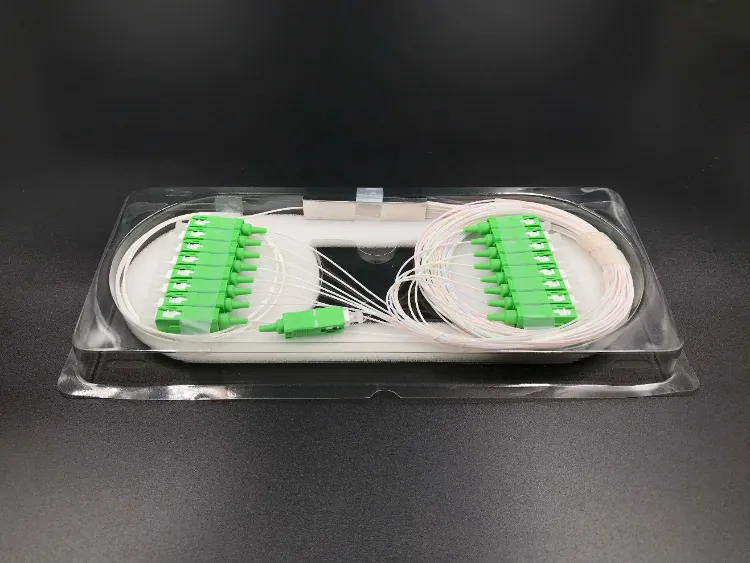

Armoires de rue extérieures :L'automate est obligatoire. Le cycle de température à lui seul dégradera un séparateur FBT au fil du temps. ABS-packagé ou sans blocdiviseurs de fibre optiqueLes températures allant de -40 degrés à 85 degrés sont la norme ici. Spécifiez des boîtiers classés IP65 si l'armoire est exposée aux intempéries.
Liaisons rurales ou longue distance :La perte d'insertion est la contrainte. Chaque dB compte lorsque l'ONU se trouve à 15-20 km de l'OLT. Utilisez le rapport de répartition le plus bas qui dessert toujours votre nombre d'abonnés et envisagez des répartiteurs déséquilibrés qui attribuent plus de puissance à l'utilisateur le plus éloigné. Un 1 × 16 est souvent le plafond pratique pour les étendues rurales - poussé à 1 × 32 et vous risquez de tomber en dessous de la sensibilité du récepteur à l'extrémité éloignée.
Bureau central ou centre de données : Répartiteurs CPL-montés en rackdans des boîtiers 1U sont construits pour cet environnement. Ils se glissent dans des racks standard de 19-pouces, utilisent des cordons de brassage pré-préterminés et permettent une maintenance à chaud-sans perturber les circuits adjacents. Pour les étagères d'agrégation PON desservant des centaines d'abonnés, les configurations 2 × 32 ou 2 × 64 avec double entrée offrent la redondance de basculement requise par les SLA de niveau opérateur.
Erreurs courantes qui coûtent du temps et de l'argent
Quelques modèles reviennent régulièrement lors des déploiements sur le terrain. La répartition excessive-est la plus fréquente : les ingénieurs spécifient un 1×32 car ils veulent une marge de capacité, mais le budget de liaison ne peut pas le prendre en charge à la distance requise. Il en résulte des ONU marginales qui tombent hors ligne en cas de changements de température ou de vieillissement des connecteurs. Exécutez toujours le calcul du bilan de puissance en premier -, puis choisissez le rapport de partage.
L’inadéquation des connecteurs en est un autre. Le mélange de SC/UPC et SC/APC dans le même chemin PON introduit des points de réflexion qui dégradent les performances. Cela semble basique, mais cela arrive régulièrement sur de grands chantiers avec plusieurs équipes d'installation. La solution est simple : standardiser le SC/APC sur l’ensemble de l’usine extérieure. Assurez-vous que votre répartiteur, vos cordons de brassage etfibre monomode-les infrastructures correspondent toutes.
Enfin, en ignorant les spécifications d'uniformité. Sur le papier, un séparateur bon marché avec une uniformité de 2,5 dB et un séparateur de qualité avec une uniformité de 1,0 dB peuvent sembler similaires. En pratique, cet écart de 1,5 dB signifie qu’un abonné de votre réseau 1×32 pourrait recevoir la moitié de la puissance optique d’un autre. Sur une distance de 10 à 15 km, cette différence décide qui reste connecté et qui ne le reste pas.
Où les séparateurs optiques sont utilisés

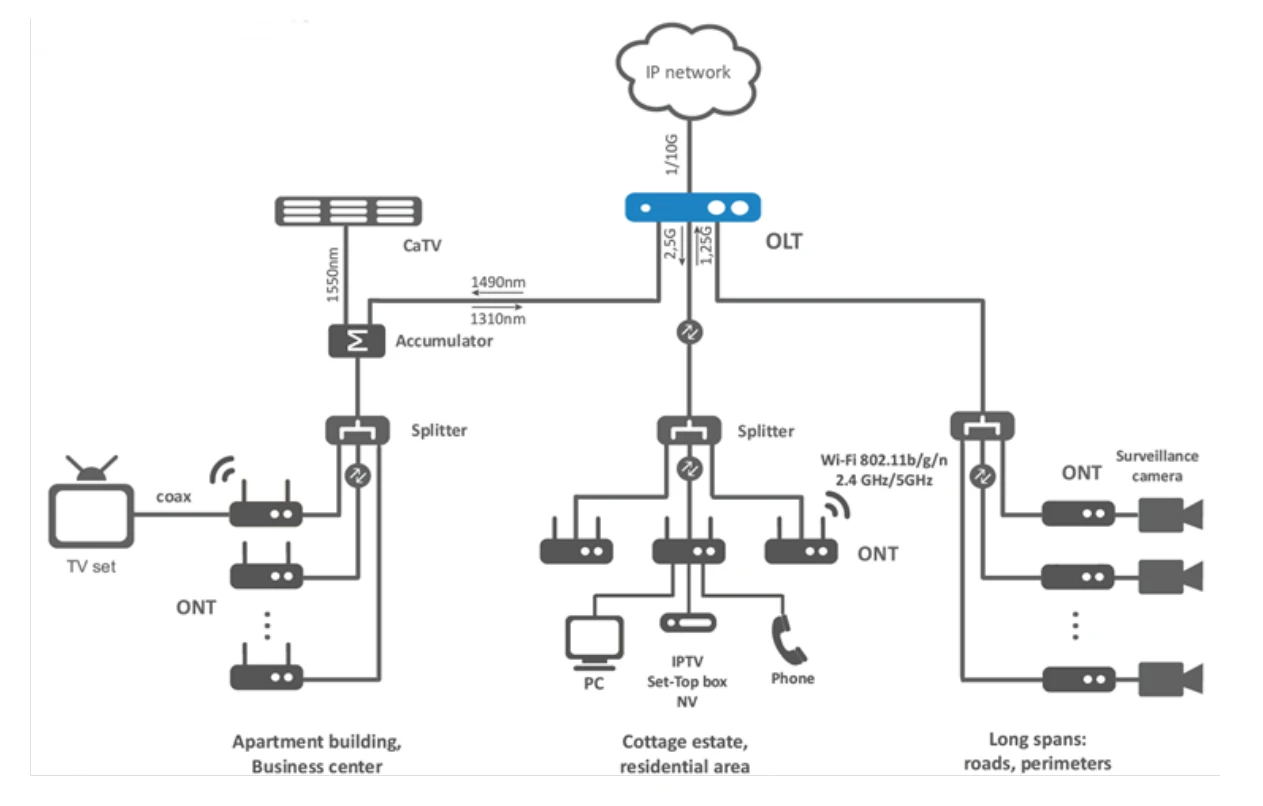

Les télécommunications restent l'application dominante. Dans une architecture GPON ou XGS-PON, des répartiteurs sont placés entre l'OLT au niveau du bureau central et les ONU dans les locaux du client, permettant à une fibre de desservir 32 ou 64 points de terminaison. Ce modèle point-à-multipoint constitue l'épine dorsale de la fourniture du haut débit résidentiel, de la fibre optique professionnelle et de la télévision par câble dans le monde entier.
En dehors du secteur des télécommunications, les déploiements de LAN optique passif (POL) en entreprise utilisent des répartiteurs pour réduire le nombre de commutateurs actifs dans les bâtiments du campus - une seule dorsale à fibre optique remplace les étages de câbles en cuivre et de commutateurs Ethernet. Les installations industrielles acheminent les répartiteurs via des réseaux de capteurs, tirant parti de l'immunité de la fibre aux interférences électromagnétiques. Les configurations de test et de mesure utilisent des répartiteurs de prises pour surveiller le trafic en direct sans interruption de service.
Quelle est la prochaine étape pour la technologie des répartiteurs
La poussée vers le 10G-PON (XGS-PON, 50G-PON) et l'accès multi-convergé à longueurs d'onde relève la barre en matière de performances des répartiteurs. Les opérateurs coexistant avec GPON et XGS-PON sur la même fibre ont besoin de séparateurs avec une perte d'insertion plate sur toute la fenêtre de 1 260 à 1 650 nm - toute variation dépendante de la longueur d'onde-peut faire basculer une liaison marginale par-dessus le bord. La technologie PLC gère bien cela ; FBT ne le fait pas.
Le fractionnement déséquilibré gagne réellement du terrain. Plutôt que de traiter chaque sortie de la même manière, les répartiteurs déséquilibrés allouent la puissance de manière asymétrique - davantage aux utilisateurs distants ou à forte demande-, et moins aux utilisateurs proches. Cela améliore l'utilisation des ports et peut éliminer le besoin d'amplificateurs optiques dans les scénarios de portée étendue-.
Du côté de la fabrication, la densité des puces CPL continue de s'améliorer. Les répartiteurs prenant en charge 1 × 128 sur une seule puce entrent déjà en production, ce qui augmente le ratio d'abonnés-par-OLT-port et réduit le coût par foyer connecté dans les-constructions de fibre optique à grande échelle.
Foire aux questions
Q : Quelle est la différence entre un répartiteur PLC et un répartiteur FBT ?
R : Les séparateurs FBT sont fabriqués en fusionnant physiquement des fibres ensemble - simple, bon marché et efficace jusqu'à environ 1 × 4. Les séparateurs PLC sont fabriqués sur une puce de silice par lithographie, ce qui leur confère une meilleure uniformité, une prise en charge de longueurs d'onde plus larges (1 260 à 1 650 nm) et des taux de division plus élevés (jusqu'à 1 × 64). Pour une analyse technique plus approfondie, voir cecicomparaison des répartiteurs de fibre optique.
Q : Quelle perte de signal un séparateur optique introduit-il ?
R : Cela dépend du rapport de partage. Repères approximatifs par GR-1209-CORE : 1×2 ≈ 3,5 dB, 1×8 ≈ 10,5 dB, 1×16 ≈ 13,5 dB, 1×32 ≈ 17,5 dB. Les valeurs réelles des répartiteurs PLC de qualité sont généralement légèrement inférieures à ces chiffres. L'étape critique consiste à vérifier que la perte totale de votre liaison (séparateur, fibre, connecteurs, épissures) reste dans les limites du budget de puissance de l'émetteur-récepteur.
Q : Un répartiteur optique peut-il fonctionner à la fois avec GPON et EPON ?
R : Oui. Les deux normes fonctionnent dans la fenêtre 1 260-1 650 nm. Un répartiteur PLC conçu pour cette bande passante complète est indépendant du protocole - - et divise la puissance optique quel que soit le format de trame. Il en va de même pour les variantes 10G-PON telles que XGS-PON et 10G-EPON.
Q : Où faut-il placer les répartiteurs dans un réseau PON ?
R : Il n’y a pas une seule bonne réponse. Le placement centralisé au niveau du bureau central simplifie la maintenance mais nécessite des parcours de fibre plus longs. Le placement distribué - dans les armoires de rue ou les sous-sols des bâtiments - réduit l'utilisation de la fibre et réduit les pertes du dernier-mile, mais ajoute davantage d'enceintes de terrain à gérer. La plupart des opérateurs atterrissent sur une répartition en deux - : un 1×4 à l'armoire, puis un 1×8 à l'entrée du bâtiment, ce qui donne une portée combinée de 1×32 avec une perte gérable à chaque étape.
Q : Quels connecteurs dois-je utiliser avec les répartiteurs optiques ?
R : SC/APC est la norme PON. Le polissage angulaire de 8-degrés pousse la perte de retour en dessous de -60 dB, ce qui est essentiel pour la qualité de la transmission en amont. SC/UPC fonctionne pour des applications moins exigeantes. Les connecteurs LC apparaissent dans les environnements de rack haute densité. L'important est la cohérence : chaque connecteur, adaptateur et cordon de brassage dans le chemin doit être du même type pour éviter toute inadéquation de réflexion.
