Qu'est-ce qu'un connecteur fibre FC ? Types, utilisations et guide de sélection

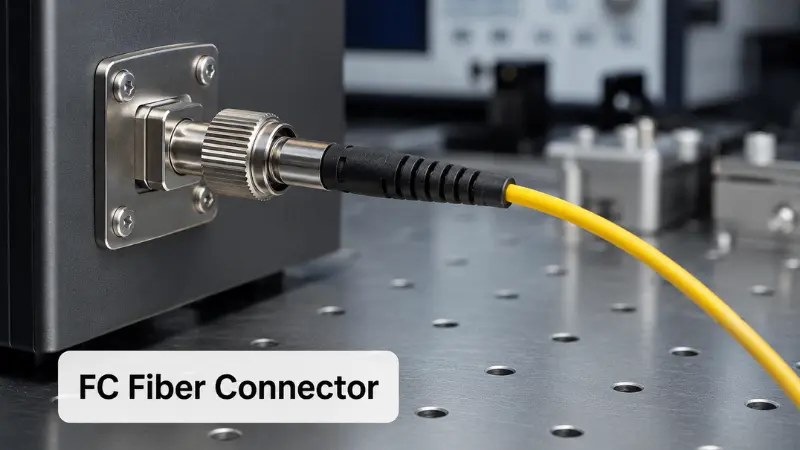

UnConnecteur fibre FCest un connecteur à fibre optique rond et fileté qui se visse dans un adaptateur ou un port d'équipement au lieu d'être enfoncé comme un connecteur SC ou LC. Le nom est généralement lu commeConnecteur de virole, et l'ensemble de la conception existe pour bien faire une chose : maintenir une connexion optique stable et reproductible qui reste en place lorsque l'équipement est manipulé, déplacé ou exposé à des vibrations.

FC n'est plus la valeur par défaut pour les nouveaux-réseaux à haute densité - auxquels appartient le rôle.Connecteurs LC. Mais cela reste courant sur les instruments de test optiques, dans certaines parties d'infrastructures de télécommunications et de transmission plus anciennes, ainsi que dans les systèmes à fibre laser, de capteur et de maintien de polarisation-(PM). Ce guide explique comment fonctionne FC, en quoi FC/PC, FC/UPC et FC/APC diffèrent, où FC est encore spécifié aujourd'hui et comment choisir le bon FC.connecteur, cordon de brassage, queue de cochon ou adaptateur pour un projet.

Comment fonctionne un connecteur fibre FC ?

Un connecteur FC utilise un écrou de couplage fileté pour se verrouiller sur un adaptateur ou un port de périphérique. Lorsque l'écrou est serré, la virole à ressort-est poussée en contact avec la virole correspondante, alignant les deux faces d'extrémité de la fibre afin que la lumière puisse passer avec une faible perte. Les dimensions de l'interface sont définies au niveau international dansCEI 61754-13, qui spécifie la famille de connecteurs FC autour d'une virole de 2,5 mm et d'un couplage fileté à ressort-.

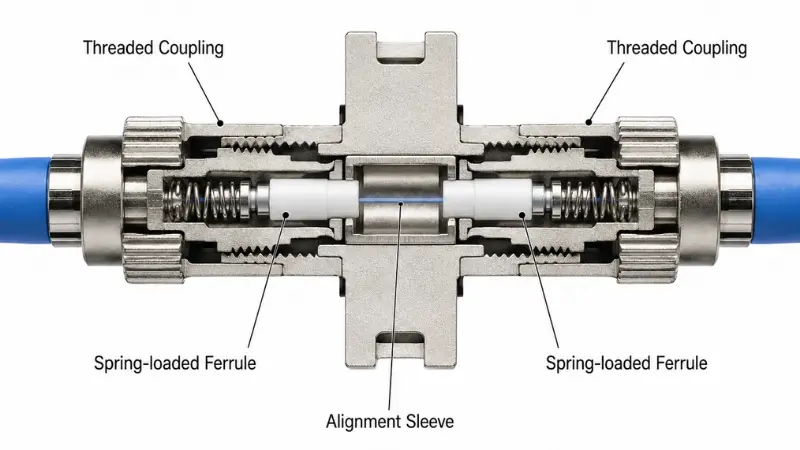

Le mécanisme de couplage fileté

Le couplage à vis-est la caractéristique distinctive du connecteur. Au lieu de cliquer en place, vous faites tourner l'écrou jusqu'à ce que le connecteur soit en place. Le gain est la stabilité mécanique : la connexion résiste aux tractions accidentelles et maintient son alignement sous l’effet des vibrations, ce dont ont exactement besoin les bancs d’essai et les ports d’instruments.

Le compromis-est la rapidité. Le threading et le Unthreading de chaque connexion sont plus lents que l'action push-pull de SC ou LC, donc FC est rarement le bon outil pour un panneau de brassage dense qui est souvent repatché-. Il gagne sa place là où une connexion est établie une fois et censée rester fiable.

Virole, clé et pièces importantes

Connaître les pièces principales facilite à la fois la spécification et le dépannage :

• Virole- généralement un cylindre en céramique (zircone) de 2,5 mm qui maintient et centre la fibre au niveau de la face d'extrémité, de la même taille nominale que les ferrules SC et ST.
• Écrou d'accouplement- le collier métallique rotatif qui se visse sur l'adaptateur et applique une force de contact.
• Clé d'alignement- une petite clé mâle sur le corps du connecteur qui définit l'orientation et empêche la virole de tourner contre la face d'extrémité correspondante.
• Corps et botte du connecteur- le boîtier qui maintient le tout ensemble, ainsi que le-boîtier anti-traction qui protège la fibre à sa sortie.
• Manchon adaptateur- à l'intérieur de l'adaptateur FC, un manchon d'alignement divisé reçoit les deux ferrules et les aligne.

L'alignement est important, car un connecteur mal installé ou à clé croisée- augmente la perte d'insertion et la perte de retour, et forcer ou tordre une virole contre son partenaire peut rayer leface d'extrémité polie. Le détrompage est particulièrement important sur les connecteurs coudés (APC), où la position de rotation affecte directement les performances.

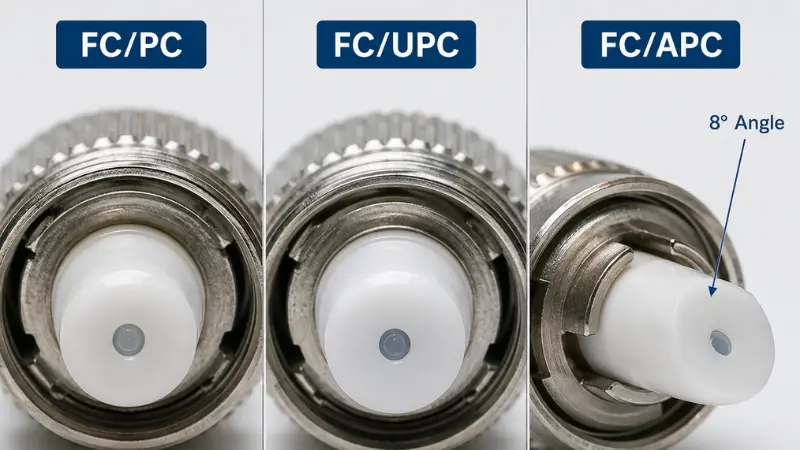

Types de connecteurs FC polis : PC, UPC et APC

Les connecteurs FC sont livrés avec différents vernis d'extrémité-, et c'est le vernis - et non le corps du connecteur - qui est principalement à l'origine de la réflexion et de la perte d'insertion. Si vous vous souvenez d'une chose de cette section, n'oubliez pas le suffixe à trois -lettres sur le numéro de pièce. Pour un aperçu plus approfondi de toutes les familles de connecteurs, consultez notre guide surPolissage PC, UPC et APC.

FC/PC (Contact physique)

PC est le vernis bombé original, où les noyaux de fibres se touchent sous une légère pression de ressort. Cela fonctionne, mais ses performances de réflexion sont à la traîne des améliorations les plus récentes, de sorte qu'il est rarement spécifié dans les nouveaux projets-monomode et apparaît désormais principalement sur les équipements existants.

FC/UPC (Contact Ultra Physique)

UPC est une version plus fine et plus étroitement contrôlée du PC. Il offre une faible perte d'insertion et une perte de retour solide, et constitue la valeur par défaut pratique pour les liaisons-monomode générales, les connexions de laboratoire et les interfaces d'équipement qui nécessitent un contact physique direct-. Les pièces UPC sont généralement marquées de bottes bleues, bien que le code couleur puisse varier selon le fabricant.

FC/APC (contact physique coudé)

APC polit la face d'extrémité selon un angle -, la valeur standardisée est de 8 degrés -, de sorte que la lumière réfléchie est dirigée vers le revêtement au lieu de revenir directement vers la source. Cela réduit considérablement la réflexion arrière, c'est pourquoi APC est choisi pour les systèmes sensibles à la lumière réfléchie : CATV et vidéo analogique, alimentations PON et FTTH, sources laser et mesures de précision. Les pièces APC portent généralement des bottes vertes.

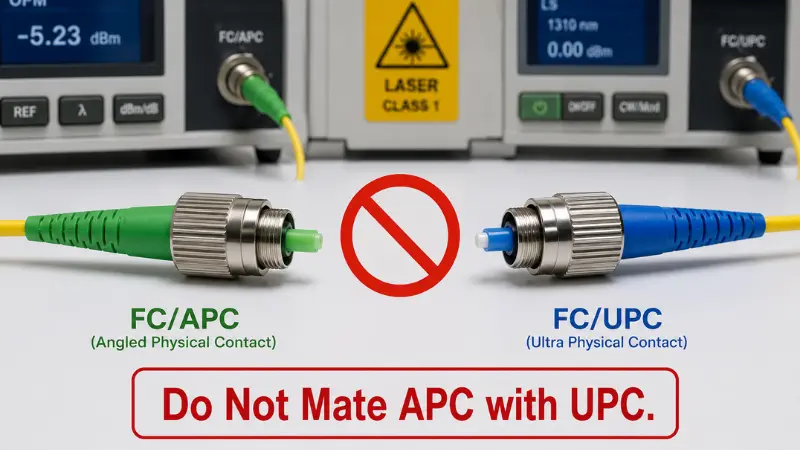

Les connecteurs APC doivent uniquement s'accoupler avec des connecteurs APC partageant la même clé. Forcer une face APC contre une face UPC ou PC entraîne des pertes élevées et peut endommager de manière permanente les deux faces d'extrémité.

PC vs UPC vs APC en un coup d'œil

Les chiffres de perte de rendement-ci-dessus reflètent les niveaux couramment cités dans les normes de performance internationales telles queCEI 61753et dans les fiches techniques des fournisseurs ; confirmez toujours la note exacte par rapport au rapport de test des pièces que vous commandez.

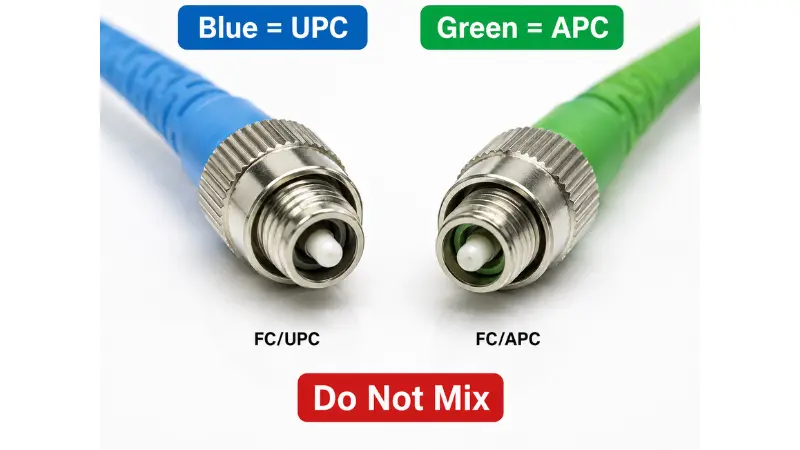

Comment distinguer FC/APC et FC/UPC

En pratique, vous pouvez généralement identifier le vernis de quatre manières : la couleur du démarrage (vert pour APC, bleu pour UPC), l'angle visible sur la pointe de la virole, le suffixe sur la spécification ou l'étiquette de commande (FC/APC vs FC/UPC) et le marquage sur le port de l'équipement. En cas de doute, vérifiez d'abord l'étiquette du port plutôt que de juger par son apparence - c'est le moyen le plus simple d'éviter une incompatibilité APC/UPC.

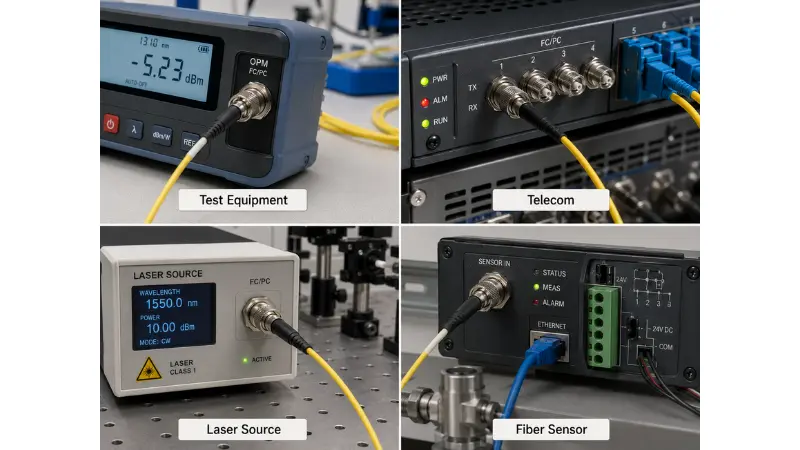

Où les connecteurs fibre FC sont-ils encore utilisés aujourd'hui ?

Une bonne question pour tout connecteur antérieur à LC est de savoir s’il est obsolète. FC n'est pas -, il s'est simplement limité aux endroits où sa stabilité vaut une connexion plus lente.

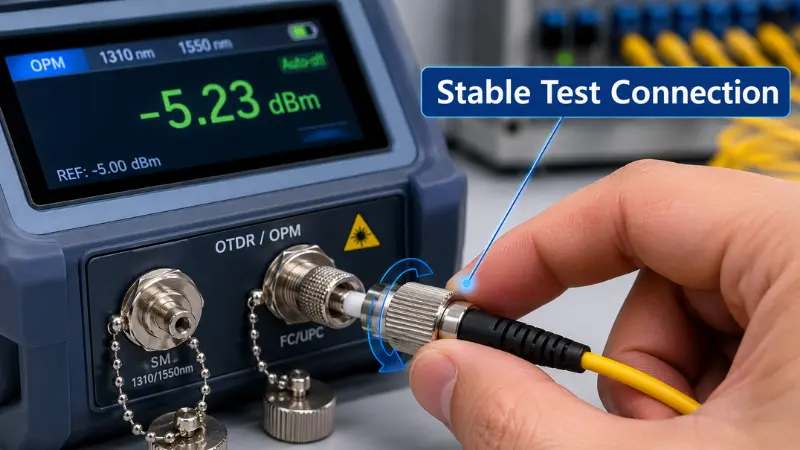

Équipement de test et de mesure

Le FC est un élément familier sur les wattmètres optiques, les sources lumineuses, les OTDR et les analyseurs de spectre optique, ainsi que sur les cordons de test de qualité-de référence. Le couplage fileté maintient un contact constant et répétable, ce qui maintient les mesures cohérentes sur de nombreux cycles de connexion/déconnexion -, un réel avantage lorsqu'un port desserré pourrait fausser une lecture.

Systèmes de télécommunications et de transmission

Certains équipements de télécommunications et de transport, notamment les plates-formes les plus anciennes, ont été construits autour des ports FC et les utilisent toujours. Les nouvelles constructions penchent versConnecteurs SCdans les réseaux d'accès et LC sur l'équipement, mais FC peut toujours être nécessaire pour correspondre à un châssis ou un répartiteur existant.

Lasers, capteurs et fibre PM

Les instruments laser, les capteurs à fibre, les configurations de recherche et les assemblages de fibres PM utilisent souvent le FC car la stabilité mécanique et l'alignement précis et reproductible comptent plus que la vitesse de connexion. Dans ces systèmes, même de petites quantités de réflexion arrière peuvent déstabiliser une source ou corrompre une mesure, c'est pourquoi le FC/APC est courant ici.

Environnements industriels et à-vibrations élevées

Le couplage étant fileté, le FC peut convenir aux connexions exposées aux vibrations ou aux mouvements. L'adéquation dépend toujours de l'assemblage complet - du serre-câble, de la qualité de l'adaptateur et de l'installation - et non du connecteur seul.

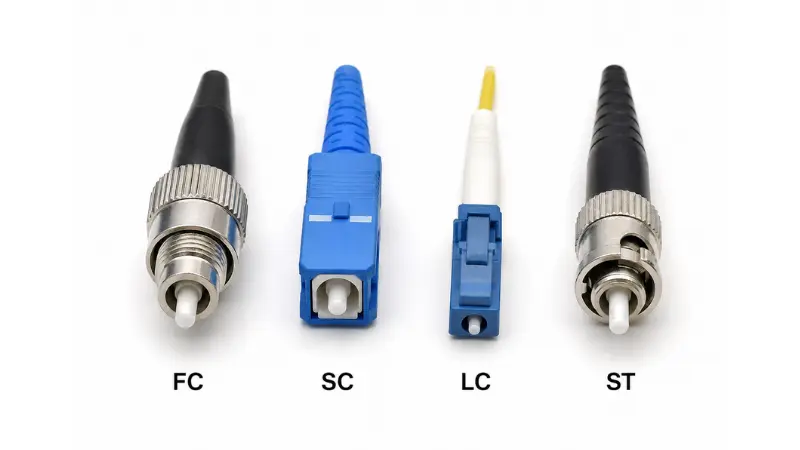

Connecteurs FC vs SC vs LC vs ST

FC est une option parmi plusieurs. Le comparer avec les autres connecteurs traditionnels rend la décision plus claire.

Quel connecteur choisir ?

• Choisissez FClors du câblage d'instruments de test, de la mise en correspondance d'équipements FC existants ou de la création de liaisons laser/capteur/PM où un alignement stable dépasse la vitesse.
• Choisissez LCpour les émetteurs-récepteurs etcâblage haute-densité, où sa virole de 1,25 mm double à peu près la densité des ports.
• Choisissez SCpour les réseaux FTTH et d'accès, où SC/APC est largement déployé et facile à terminer sur le terrain.
• ChoisirSTprincipalement pour correspondre à une installation multimode existante ; c'est rarement le choix pour un nouveau travail.

Si vous évaluez spécifiquement les deux options à vis-par rapport-à poussée de 2,5 mm, notre note sur ledifférences entre les connecteurs SC et FCva plus loin sur les compromis-.

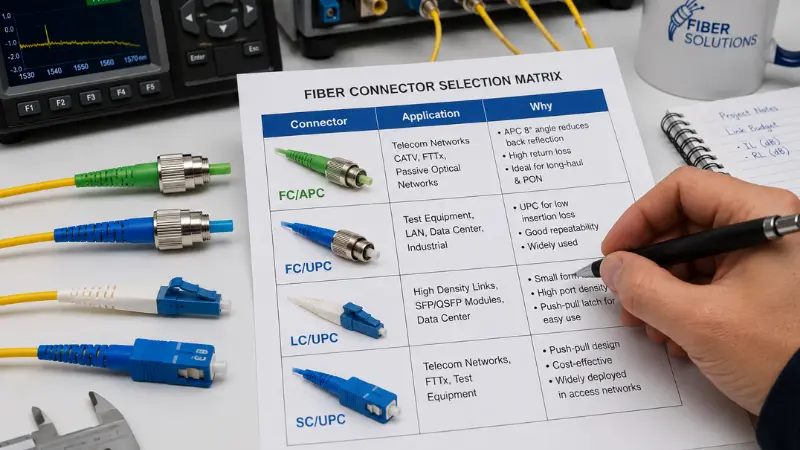

Matrice de sélection du connecteur FC

Pour une référence rapide, voici comment le choix se fait généralement par application :

Avantages et limites des connecteurs FC

Le résumé honnête : FC troque la commodité contre la stabilité. C’est une bonne affaire dans certains endroits et une mauvaise affaire dans d’autres.

Là où le FC est fort.Le couplage fileté résiste aux déconnexions accidentelles et aux vibrations, la conception de la virole-et-de la clé prend en charge un alignement reproductible, et le connecteur est disponible en UPC et APC pour répondre à différents besoins de perte de retour--, c'est pourquoi il persiste dans les applications de test, laser et PM.

Là où le FC échoue.Il est plus lent à connecter et à déconnecter que SC ou LC, il est physiquement plus grand que LC et ne convient donc pas aux panneaux à haute -densité, et il nécessite plus de soins lors de l'accouplement : la clé doit s'aligner et la virole ne doit jamais être forcée ou tournée contre son partenaire.

Quand ne pas utiliser FC

Ignorez FC lorsque la densité du port ou la vitesse de mise à jour des correctifs est la priorité (portée pour LC), lors du déploiement d'un réseau FTTH ou d'accès standard (SC/APC est généralement la norme), ou lorsque rien sur la liaison ne nécessite réellement la stabilité des threads de FC. Choisir FC « pour être sûr » sur un panneau dense ne fait généralement qu'augmenter les coûts et ralentir l'installation.

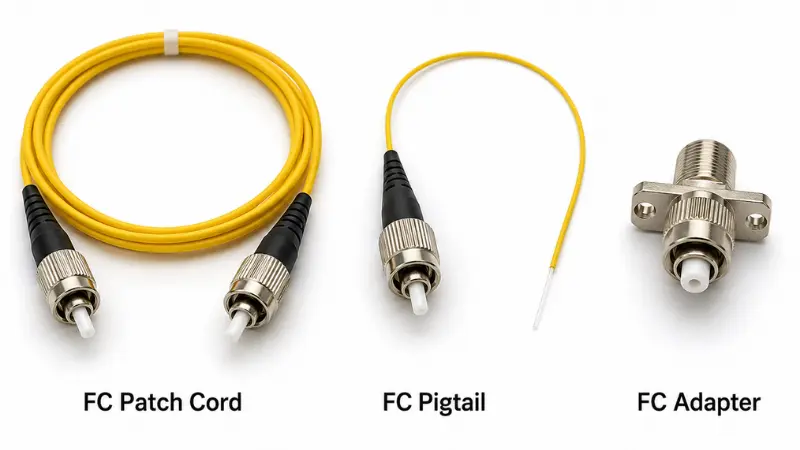

Cordon de brassage FC vs queue de cochon FC vs adaptateur FC

Ces trois produits FC résolvent des problèmes différents, et les mélanger est une erreur de commande courante :

• Cordons de brassage FCsont terminés aux deux extrémités et connectent directement deux ports - par exemple, un instrument à un panneau de brassage. Les vestes mesurent généralement 2,0 mm ou 3,0 mm.
• Nattes FCavoir un connecteur à une extrémité et une fibre nue à l'autre, destinés à être épissés par fusion-dans un câble ou un chemin. Ils utilisent généralement une fibre tamponnée serrée-de 0,9 mm.
• Adaptateurs FC(coupleurs) sont la cloison femelle qui relie deux connecteurs FC via un manchon d'alignement ; ils se montent dans des panneaux, des boîtes et des boîtiers.

Comment choisir le bon connecteur fibre FC ?

Avant de commander un connecteur FC, un cordon de brassage, une queue de cochon ou un adaptateur, confirmez ces cinq éléments.

1. UPC ou APC

Utilisez FC/UPC pour les liens généraux-monomode où une faible perte d'insertion est suffisante. Utilisez FC/APC là où la réflexion arrière est importante - lasers, analogique/CATV, PON et mesure de précision. Ne mélangez jamais APC avec UPC ou PC.

2. Type de fibre

Confirmez si le lien estmonomode-ou multimode. Le FC monomode-est la norme dans les domaines des télécommunications, des tests et de l'optique longue distance ; La FC multimode existe mais est beaucoup moins courante dans les nouveaux travaux.

3. Diamètre du câble

Faites correspondre la gaine et le connecteur au câble : fibre à tampon serré-de 0,9 mm pour la plupart des tresses et des gaines de 2,0 mm ou 3,0 mm pour les cordons de brassage, en fonction du routage et de la durabilité.

4. Compatibilité des adaptateurs et des clés

L'adaptateur doit correspondre au vernis et à la clé. Les adaptateurs FC sont disponibles en clé étroite (souvent marquée NK / 2,0 mm) et en clé large (WK / 2,14 mm), la clé étroite étant plus courante aujourd'hui. Pour FC/APC, l'alignement des clés est essentiel car la position angulaire définit les performances - une clé mal adaptée peut empêcher une mise en place correcte ou augmenter la perte.

5. Exigences de performances

Ne vous arrêtez pas au nom du connecteur. Confirmez les chiffres qui déterminent si le lien fonctionne :

• Perte d'insertion (IL)- lumière perdue en passant par la paire accouplée ; plus bas c'est mieux. Demandez les valeurs typiques et maximales.
• Perte de retour (RL)- lumière réfléchie vers la source ; un dB plus élevé est préférable, et c'est la principale raison de choisir APC.
• Longueur d'onde de fonctionnement- confirmez que l'assemblage est adapté à votre fenêtre (par exemple 1 310/1 550 nm en mode simple-).
• Veste, durabilité et environnement- indice de gaine (tel que LSZH), durabilité du cycle de branchement- et toutes exigences extérieures ou industrielles.

Pour les commandes B2B, il convient également de confirmer que le fournisseur peut fournir des rapports de test, des longueurs personnalisées, un étiquetage et un emballage.

Erreurs courantes à éviter ?

• Mélanger APC et UPC :Étant donné que les-géométries des faces d'extrémité sont différentes, leur association entraîne des pertes élevées et peut endommager le polissage. En matière d'approvisionnement, la plupart des erreurs FC se résument à une inadéquation du polissage, à une inadéquation du diamètre du câble ou à la supposition que chaque adaptateur FC est interchangeable.
• Ignorer la propreté :La poussière, l'huile et les rayures augmentent les pertes et ruinent la répétabilité des tests. Inspecter etnettoyer la face d'extrémitéavant chaque partenaire, surtout sur les instruments.
• Utiliser FC où LC ou SC s'adapte mieux :Les panneaux à haute-densité nécessitent généralement du LC ; FTTH veut généralement SC/APC. Réservez FC pour la stabilité des threads ou la compatibilité des équipements.
• Oublier les ports aux deux extrémités :Le connecteur doit correspondre à l'appareil, à l'adaptateur, au panneau ou à l'instrument. Avant de commander des cordons de brassage FC, vérifiez les deux extrémités du lien - et lisez l'étiquette du port plutôt que de deviner par apparence.

Liste de contrôle d'achat de connecteurs fibre FC

Confirmez-les avant de passer une commande :

• Configuration du connecteur : FC vers FC, ou un hybride tel que FC vers LC ou FC vers SC
• Polonais : UPC ou APC
• Fibre : monomode-ou multimode
• Longueur du câble
• Diamètre du câble : 0,9 mm, 2,0 mm ou 3,0 mm
• Matériau de la veste et évaluation
• Simplex ou duplexstructure
• Type d'adaptateur, clé et style de montage
• Objectifs de perte d’insertion et de perte de retour
• Rapport de test, besoins en matière d'étiquetage et d'emballage

Notes d'approvisionnement pour les acheteurs B2B

Pour les commandes de projets, les valeurs par défaut du catalogue ne suffisent souvent pas. La longueur du câble, le matériau de la gaine, la couleur de la gaine, le vernis, le format de l'étiquette et l'emballage affectent tous la fluidité de l'installation des pièces à grande échelle - et les problèmes FC les plus évitables sur site remontent à une inadéquation du vernis, à un diamètre de câble incorrect ou à une clé d'adaptateur qui n'a pas été spécifiée. Verrouillez ces détails sur le bon de commande et demandez des -rapports de test par lot sur tout ce qui alimente l'équipement de test ou les liens sensibles à la réflexion-.

Conclusion

Un connecteur fibre FC est un connecteur fileté conçu pour des connexions optiques stables et reproductibles, ce qui le rend pertinent sur les instruments de test, dans les systèmes laser et de capteurs, et partout où les équipements existants ont été conçus autour de ports FC -, même si LC et SC dominent les nouveaux-réseaux d'accès et à haute densité. Choisissez FC lorsque le port, l'objectif de performances ou l'environnement l'exigent spécifiquement ; optez pour LC pour la densité et SC/APC pour FTTH.

Avant de commander, effectuez les vérifications rapides qui évitent la plupart des problèmes : confirmez les deux ports de l'équipement, le polissage (UPC ou APC), le type de fibre, le diamètre du câble et la clé de l'adaptateur, et demandez un rapport de test sur tout ce qui alimente les instruments ou les liaisons sensibles à la réflexion. Les obtenir dès le départ est ce qui permet de réduire la perte d'insertion, la perte de retour et les coûts de retouche.
