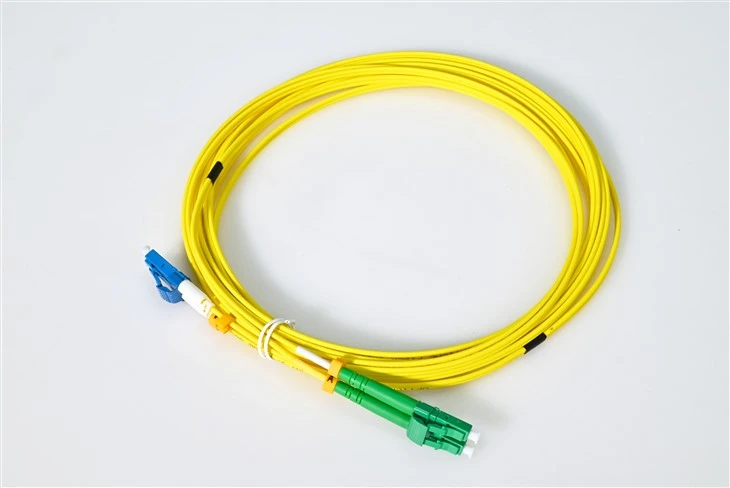

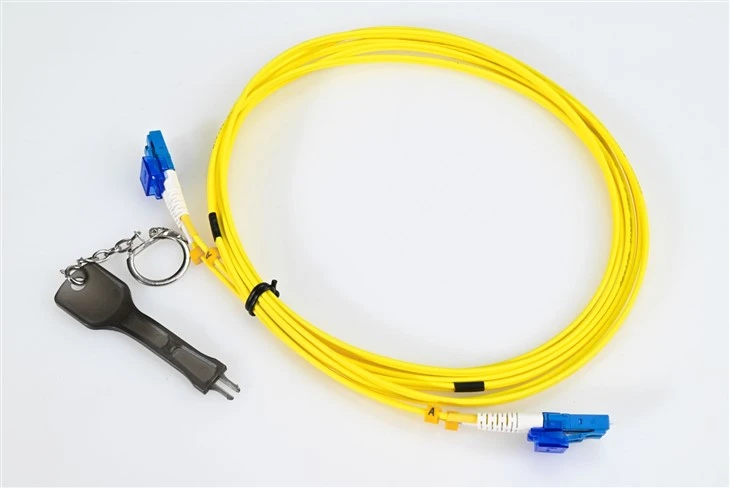

Qu'est-ce qu'un câble de brassage LC LC ?
LC-Câble de raccordement fibre LCavec deux connecteurs fibre LC terminés aux deux extrémités, c'est le type de câble à fibre optique le plus couramment utilisé dans l'industrie. Comparés à d'autres câbles à fibre optique courants, les câbles à fibre FC offrent une haute densité et des performances fiables dans la plupart des applications. Si vous recherchez une variante hybride, notreCordon de brassage hybride monomode LC APC vers LC UPC est l'une des configurations les plus fréquemment demandées pour les déploiements à polarité mixte-.
Nos câbles sont inspectés optiquement à 100 % et testés pour la perte d'insertion.
Spécification
| Type de connecteur | LC UPC vers LC APC | Mode fibre | Jaune 9/125μm |
| Qualité des fibres | G657A/G652D | Longueur d'onde | 1310/1550nm |
| Perte d'insertion | Inférieur ou égal à 0,3dB | Perte de retour | Supérieur ou égal à 50dB |
| Min. Rayon de courbure (noyau de fibre) | 10mm | Min. Rayon de courbure (câble à fibre) | 10/5D (Dynamique/Statique) |
| Nombre de fibres | Duplex | Gaine de câble | LSZH |
| Température de fonctionnement | -20 ~ 70 degrés | Température de stockage | -40 ~ 80 degrés |
Les méthodes de classification des câbles optiques
Le câble à fibre optique est une ligne de communication qui utilise des fibres optiques répondant aux exigences de performances optiques comme support de transmission pour réaliser la transmission du signal optique. Il se compose de composants tels que l'âme du câble, les éléments de renforcement et la gaine, et peut également inclure des éléments supplémentaires tels que des couches imperméables, des couches tampons, des couches d'isolation et des couches d'armure, selon les besoins.
Les méthodes de classification des câbles optiques comprennent principalement les suivantes :
Par support de transmission : classé encâbles à fibre optique monomode-et câbles à fibre optique multimode.
Selon la structure du noyau du câble : il est divisé en câble optique toronné, câble optique squelettique, câble optique à tube central, câble optique en ruban et câble optique plat.
Composants renforcés : classés en câbles optiques non-métalliques, câbles optiques standard et câbles optiques à composants renforcés.
Par méthode d'installation : divisé en câble optique gainable, câble optique aérien, câble optique direct-enfoui et câble optique sous-marin.
En fonction de l'environnement d'utilisation, ils sont classés en câbles optiques intérieurs et câbles optiques extérieurs.
Applications
Connexion croisée-entre les équipements terminés par UPC et APC
Le principal cas d'utilisation de ce câble de brassage LC hybride consiste à relier des dispositifs avec différents types de connecteurs polis. Lorsque l'équipement réseau utilise des ports LC/APC mais que les panneaux de brassage sont terminés par LC/UPC (ou vice versa), ce cavalier fibre UPC-vers-APC élimine le besoin de conversion d'adaptateur. Pour un aperçu complet de la façon dont ces normes de polissage diffèrent en termes de performances, consultez notre guide surTypes de polissage des connecteurs de fibre PC vs UPC vs APC et performances de perte de retour.
Interconnexion FTTH OLT et ONU
Dans les déploiements de fibre-jusqu'à-le-domicile, les équipements OLT utilisent souvent des connecteurs APC pour une perte de réflexion optimale, tandis que certains appareils ONU existants disposent d'interfaces UPC. Ce câble hybride LC UPC-APC offre une connectivité directe entre les équipements terminaux PON dépareillés. Pour les parcours FTTH standard où les deux extrémités partagent le même type de polissage, notreCâble de brassage fibre monomode LC LC pour connexions FTTH et centres de donnéesest une alternative-rentable.
Correctifs pour la tête de réseau CATV et les nœuds de distribution
Les réseaux optiques de télévision par câble nécessitent généralement des connecteurs APC pour minimiser la réflexion inverse dans les signaux vidéo analogiques. Lors de l'intégration d'équipements de test à terminaison UPC- ou de composants existants, ce cordon de brassage hybride destiné à l'utilisation de la tête de réseau CATV maintient l'intégrité du signal sur tous les types d'interface.
Applications de connexion croisée du bureau central de télécommunications-
Les installations de télécommunications gèrent souvent des inventaires de connecteurs mixtes lors des mises à niveau du réseau. Ce câble de démarrage hybride monomode permet une migration progressive de l'infrastructure UPC vers APC sans remplacer simultanément tous les panneaux de brassage existants.
Tests en laboratoire avec des configurations de connecteurs mixtes
Les laboratoires de tests optiques rencontrent fréquemment des équipements avec des normes de polissage de connecteur différentes. Un câble de raccordement de test UPC-à-APC dédié réduit le besoin de plusieurs adaptateurs et garantit des conditions de mesure cohérentes lors de la caractérisation de la fibre.
Transition de câblage structuré dans les réseaux de bâtiments
Lors de la mise à niveau du réseau depuis les anciens systèmes UPC vers les installations APC modernes, ce câble de brassage hybride G657A1 permet un pontage temporaire ou permanent entre les anciens et les nouveaux segments de câblage sans remplacement complet de l'infrastructure.
FAQ
Q1 : Pourquoi aurais-je besoin d'un câble de raccordement hybride LC UPC vers LC APC au lieu d'utiliser un adaptateur ?
R : Un câble de brassage hybride dédié offre une perte d'insertion totale inférieure par rapport à l'utilisation d'un adaptateur UPC-vers-APC. Chaque connexion d'adaptateur ajoute des points de perte et de réflexion potentiels. Ce cavalier hybride unique avec des extrémités polies en usine-assure un transfert de signal plus propre lors du pontage des équipements UPC et APC.
Q2 : Quelle est la principale différence entre les types de polissage des connecteurs UPC et APC ?
R : L'UPC (Ultra Physical Contact) a une face d'extrémité plate et polie, tandis que l'APC (Angled Physical Contact) a une face d'extrémité inclinée de 8-degrés. Les connecteurs APC offrent une perte de réflexion plus élevée (réflexion dans le bas du dos-), ce qui les rend préférés pour la vidéo analogique et les applications à haute sensibilité. Ce câble hybride connecte directement les deux types.
Q3 : Puis-je utiliser ce câble LC UPC-APC pour les réseaux GPON ou XGS-PON ?
R : Oui. Les réseaux optiques passifs disposent souvent de ports OLT avec des connecteurs APC et certains appareils ONT/ONU avec des ports UPC. Ce câble de raccordement hybride monomode pour le déploiement PON comble ces inadéquations d'interface sans nécessiter de modules adaptateurs à chaque point de connexion.
Q4 : Que signifie la fibre insensible à la courbure G657A1-pour l'installation ?
R : La fibre G657A1 permet des rayons de courbure plus serrés (aussi bas que 10 mm) sans perte de signal significative. Cela rend le câble de brassage hybride adapté aux espaces confinés, aux panneaux de brassage denses et au routage autour d'obstacles où la fibre G652D standard subirait une atténuation de macro-courbure.
Q5 : La gaine LSZH de ce câble est-elle requise pour une installation en intérieur ?
R : Les vestes LSZH (Low Smoke Zero Halogen) sont recommandées ou requises dans les espaces clos comme les centres de données, les immeubles de bureaux et les lieux publics. Ce câble hybride LC ignifuge-est conforme aux normes de sécurité incendie en intérieur et produit un minimum de fumée toxique s'il est exposé au feu. Pour obtenir des conseils sur la sélection du type de veste adapté à différents environnements, reportez-vous à notre article surExigences d'installation des câbles à fibres optiques intérieures et extérieures et sélection de la gaine.
Q6 : Quelle perte de retour puis-je attendre de l’extrémité APC de ce câble hybride ?
R : L'extrémité du connecteur APC atteint généralement une perte de retour supérieure ou égale à 60 dB en raison de son polissage angulaire. L'extrémité UPC offre une perte de retour supérieure ou égale à 50 dB. Combiné avec une perte d'insertion inférieure ou égale à 0,3 dB, ce cordon de brassage duplex hybride maintient la qualité du signal pour les liaisons optiques sensibles.
Q7 : Ce câble de brassage hybride peut-il être utilisé pour une transmission monomode longue distance ?
R : Oui. La fibre monomode 9/125 μm prend en charge la transmission sur plusieurs kilomètres aux longueurs d'onde de 1 310 nm et 1 550 nm. Ce cavalier LC UPC vers APC pour la connectivité longue distance-fonctionne avec des émetteurs-récepteurs monomodes standard et peut être déployé dans des segments de réseau métropolitain ou d'accès.
Q8 : Des longueurs personnalisées sont-elles disponibles pour ce câble à fibre hybride UPC-APC ?
R : Des longueurs de câble personnalisées, des couleurs de gaine et des configurations duplex/simplex peuvent être fabriquées sur commande. Contactez le fournisseur pour spécifier les exigences relatives aux commandes groupées de câbles de raccordement hybrides ou aux installations spécifiques à un projet.
