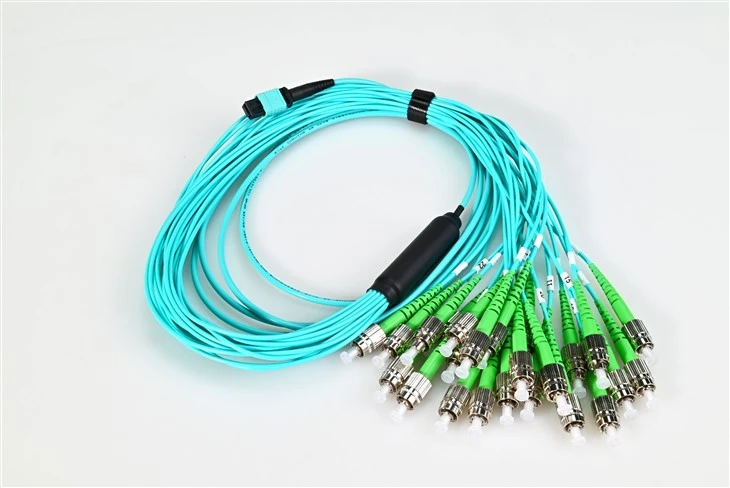

Le cordon de brassage à fibre optique Evolux Mtp vers Fc Apc 24core Om3 3.0mm prend en charge la migration du centre de données vers des débits de données plus élevés lorsqu'il est utilisé avec nos lignes réseau. Les câbles MTP® sont une solution efficace pourpatch de fibre-haute densité dans les centres de données, éliminant ainsi le besoin de-terminaisons de champs fastidieuses. Ils sont conçus pour économiser de l'espace et simplifier la gestion des câbles tout en offrant des options de raccordement rentables-dans les armoires.
Spécification
| Connecteur A | MTP femelle (sans broche) | Connecteur B | FC APC |
| Mode fibre | OM3 50/125 μm | Longueur d'onde | 850/1300nm |
| Distance Ethernet 40/100G | 150 m à 850 nm | Distance Ethernet 10G | 400 m à 850 nm |
| Connecteur MTP IL | 0,35 dB maximum (0,15 dB typ.) | Connecteur FC IL | Inférieur ou égal à 0,2dB |
| Connecteur MTP RL | Supérieur ou égal à 20dB | Connecteur FC RL | Supérieur ou égal à 30dB |
| Atténuation à 850 nm | Inférieur ou égal à 2,3dB/km | Atténuation à 1300 nm | Inférieur ou égal à 0,6dB/km |
| Gaine de câble | Plénum (OFNP) | Nombre de fibres | 24 fibres |
| Diamètre extérieur du câble (OD) | 3,0 mm | Diamètre extérieur de rupture (OD) | 2,0 mm |
| Charge de traction d'installation | 66N | Résistance à la traction (long/court terme) | 80/240N |
| Température de fonctionnement | (-10 à 60 degrés (14 à 140 ℉) | Température de stockage | (-10 à 70 degrés (14 à 158 ℉) |
Caractéristiques
Un savoir-faire de qualité supérieure-garantit une transmission fiable
-Connecteur MTP : fournit des signaux cohérents et permet une conception de système adaptable.
-Fibre : permet une flexibilité accrue dans le routage et le stockage des câbles grâce à des courbures plus serrées.
-Veste : réduction des dommages potentiels grâce à des matériaux-résistants au feu et à faible-émission de fumée.
Optimisation de la densité de câblage pour répondre à diverses conditions environnementales.
- Réduire les coûts d'installation en minimisant les déchets, en améliorant la gestion des câbles et en rationalisant le déploiement.
La mise à niveau de votre réseau est facilitée grâce à un -plug-in convivial-.
Les câbles harnais - MTP®-FC facilitent les mises à niveau rapides du débit de données, y compris lamigration du 10G vers le 40G.
Applications
- Migration du réseau de centre de données 10G vers 40GL'architecture de harnais MTP-FC regroupe les connexions 10G existantes basées sur FC-en un seul tronc MTP à 24 fibres, prenant en charge la migration progressive vers la 40G sans remplacement complet de l'infrastructure.
- Interconnexions d'équipements hérités 40G QSFP+ vers FCRelie les ports MTP 40G QSFP+ sur les commutateurs modernes aux ports FC APC sur les instruments optiques existants ou les anciens appareils réseau toujours en service actif.
- Consolidation de fibre-haute densité dans les salles de serveursConsolide 24 connexions FC individuelles dans une seule interface MTP, réduisant ainsi le nombre de ports du panneau de brassage et réduisant l'encombrement des câbles pour améliorer la circulation de l'air dans les environnements de rack denses.
- Extensions de la structure du centre de données PlenumOFNP-classé pour un déploiement conforme dans les extensions de centres de données à plafond ouvert-où un câblage résistant au feu-code-est obligatoire dans les plénums partagés.
- Patch de fibre de laboratoire de test multimode OM3Adapté aux environnements de test basés sur OM3-nécessitant des connexions à 24 fibres répétables-préterminées entre les ports MTP du châssis de test et les instruments à terminaison FC avec perte d'insertion vérifiée par fibre.
FAQ
Q : Quels débits de données ce câble MTP à 24 fibres vers FC APC OM3 prend-il en charge ?
R : La fibre OM3 50/125 μm prend en charge l'Ethernet 40G jusqu'à 150 m et l'Ethernet 10G jusqu'à 400 m à 850 nm, offrant ainsi une marge pour des mises à niveau progressives du débit de données sans remplacer la couche de câblage physique.
Q : Comment ce harnais prend-il en charge la migration du réseau 10G vers 40G ?
R : Les câbles de faisceau MTP-FC regroupent 24 liaisons FC 10G individuelles dans une seule interface MTP. Les équipes réseau peuvent consolider les connexions FC existantes derrière un port de liaison MTP lors de la mise à niveau des cartes de ligne de commutation vers 40G QSFP+, évitant ainsi un recâblage complet de la couche de correctifs.
Q : Pourquoi choisir un faisceau MTP à 24 fibres pré-terminés plutôt que des cordons de brassage FC individuels ?
R : Un seul faisceau de 24 fibres préterminés remplace 24 câbles FC distincts, élimine 24 points de terminaison sur site individuels comme emplacements de défaillance potentiels et réduit considérablement l'encombrement des câbles dans les panneaux de brassage pour améliorer la circulation de l'air dans le rack.
Q : Quel est leperte d'insertionspécification pour le connecteur MTP sur ce câble ?
R : Inférieur ou égal à 0,35 dB maximum, avec une valeur typique de 0,15 dB. Les connecteurs FC APC sont évalués à une perte d'insertion inférieure ou égale à 0,2 dB et à une perte de retour supérieure ou égale à 30 dB.
Q : Que signifie FC APC et pourquoiperte de retourmatière?
R : FC APC (Angled Physical Contact) utilise une virole inclinée de 8 -degrés qui réfléchit la lumière réfléchie- loin du cœur de la fibre, atteignant une perte de réflexion supérieure ou égale à 30 dB - importante dans les systèmes où la rétro-réflexion provoque du bruit de signal, tels que le CATV analogique ou les applications optiques cohérentes.
Q : La gaine OFNP est-elle requise pour mon installation ?
R : L'OFNP est requis par l'article 770 du NEC chaque fois que le tracé du câble traverse un espace de traitement d'air-plénum. Si votre parcours se situe entièrement dans un conduit ou dans un chemin de câbles autre que-plénum, d'autres types de gaines peuvent être acceptables -, mais l'OFNP offre une couverture de conformité pour la plus large gamme d'environnements d'installation de centres de données.
