Présentation du produit

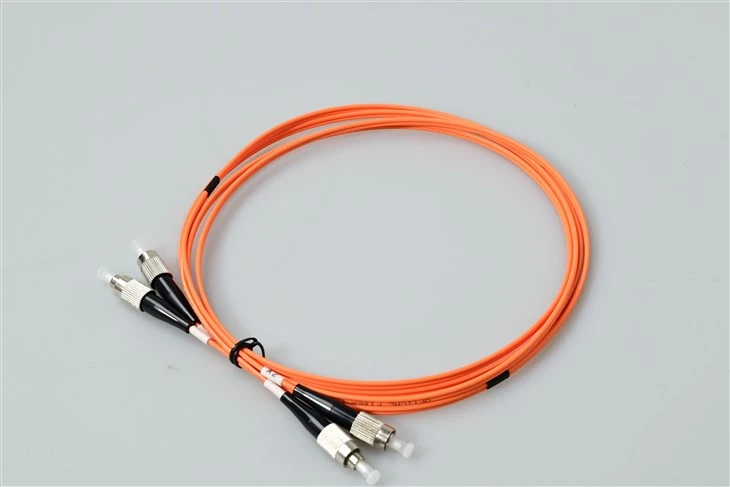

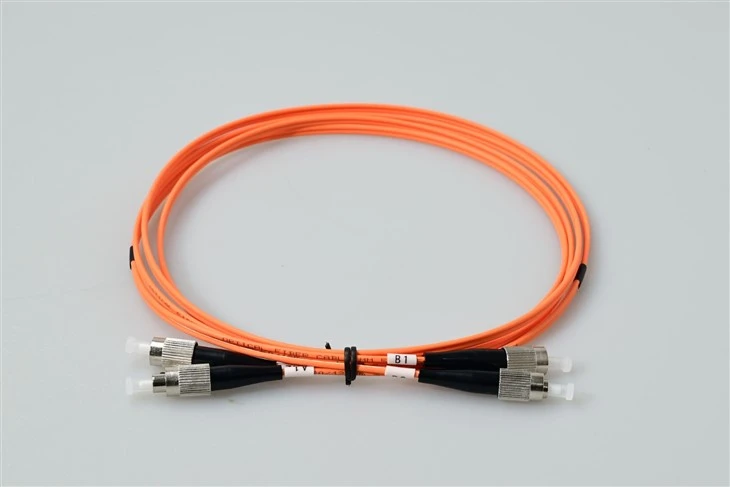

Le câble patch FC à fibre optique est utilisé pour connecter un appareil à un autre pour le routage du signal.
FC signifie Connexion Fixe. Il est fixé au moyen d'un boîtier à canon fileté.Connecteurs FCsont généralement construits avec un boîtier métallique et sont des connecteurs plaqués nickel- à chaque extrémité du câble ; Certaines des configurations de câbles les plus courantes incluent FC-FC, FC-SC, FC-LC, FC-ST, SC-SC et SC-ST.
Spécification
|
Type de connecteur |
LC/MU/SC/FC/ST/Autres |
|
Type de polissage |
UPC/APC 8 degrés/APC 9 degrés |
|
Perte d'insertion (dB) |
Inférieur ou égal à 0,20 |
|
Perte d'accouplement aléatoire (dB) |
Max. 0.12dB moyen, Max 0,25 dB pour 97 % des échantillons |
|
Perte de retour (dB) |
UPC Supérieur ou égal à 50, APC Supérieur ou égal à 65 |
|
Longueur d'onde (nm) |
1310/1550 |
|
Température d'installation (degré) |
-20 à 70 |
|
Température de stockage (degré) |
-40 à +85 |
Fonctionnalité
Transmission à grande-vitesse :Ils sont conçus pour transmettre des signaux à des vitesses élevées, ce qui les rend idéaux pour les centres de données et autres applications à large bande passante-.
Faible atténuation :faible atténuation, garantissant une perte de signal minimale pendant la transmission.
Durabilité:Fabriqué à partir de matériaux durables qui peuvent résister à des conditions environnementales et à une manipulation difficiles.
Interchangeabilité :Disponible en différents types de connecteurs, garantissant l'interchangeabilité avec différents équipements.
Flexibilité:Ils peuvent être moulés sous différentes formes, ce qui les rend flexibles et faciles à gérer.
Immunité aux interférences électromagnétiques :Immunisé contre les interférences électromagnétiques, garantissant la qualité et la stabilité du signal.
Léger:facile à manipuler et à installer.
Faible consommation d'énergie :Nécessite moins d’énergie que les câbles en cuivre traditionnels, réduisant ainsi la consommation d’énergie et les coûts.
Large plage de température :Fonctionne dans une large plage de températures sans affecter la qualité du signal.
Application
Bureaux centraux de télécommunications
Le mécanisme de verrouillage à vis filetée-des connecteurs FC fournit des connexions sécurisées dans les centraux de télécommunications où les câbles sont fréquemment utilisés. Le boîtier métallique résiste aux cycles d'accouplement répétés sans dégradation.
Environnements industriels et à fortes-vibrations
Les câbles de brassage FC/UPC dotés d'un système de verrouillage à vis-sont préférés dans les installations d'automatisation industrielle, de signalisation ferroviaire et d'armoires extérieures où la résistance aux vibrations est essentielle. Le raccord fileté empêche toute déconnexion accidentelle.
Laboratoires de tests et de mesures
Les équipements de test de précision utilisent généralement des interfaces FC en raison de leurs connexions répétables à faible-perte. Ce câble duplex prend en charge l'analyse du signal bidirectionnel pourTests OTDR, étalonnage du wattmètre optique et certification réseau.
Installations de tête de réseau CATV
Les opérations de tête de réseau de télévision par câble reposent sur des connexions FC duplex pour la distribution du signal. Le boîtier métallique-nickelé assure une stabilité à long-terme dans les salles d'équipement avec un câblage dense.
Systèmes de communication militaires et aérospatiaux
Les connecteurs FC répondent à des exigences strictes en matière de connexions optiques sécurisées dans les réseaux de communication de défense. Le mécanisme de verrouillage à vis-est conforme aux environnements exigeant une grande fiabilité face aux chocs et aux vibrations.
Foire aux questions
Q1 : Qu'est-ce qui différencie les connecteurs FC des connecteurs LC ou SC ?
R : Les connecteurs FC utilisent un mécanisme de couplage à vis filetée-verrouillage, tandis que les connecteurs LC et SC utilisent un verrouillage push-pull. La conception du verrouillage à vis-offre une résistance supérieure aux vibrations et aux déconnexions accidentelles, ce qui rend le FC idéal pour les applications de centraux industriels et de télécommunications.
Q2 : Pourquoi ce câble patch FC a-t-il un boîtier métallique ?
R : Le boîtier métallique plaqué nickel-offre une durabilité accrue pour un accouplement à cycle élevé-, un meilleur blindage EMI et une protection mécanique améliorée par rapport aux boîtiers en plastique. Cette construction est standard pour les connecteurs FC utilisés dans les installations de qualité professionnelle-.
Q3 : Quelle est la perte d'insertion typique de ce câble duplex FC/UPC ?
R : Ce câble est testé pour atteindreperte d'insertion inférieure ou égale à 0,20 dBpar paire de connecteurs couplés, garantissant une atténuation minimale du signal pour la transmission à longue-distance et à bande passante élevée-.
Q4 : FC/UPC est-il compatible avec l'équipement FC/APC ?
R : Non.UPC (contact ultra physique) et APC (contact physique angulaire)les connecteurs ont des géométries de virole différentes. Le mélange d'UPC et d'APC entraînera des pertes élevées et des dommages potentiels. Faites toujours correspondre les types de vernis.
Q5 : Qu'indique le diamètre du câble de 2,0 mm ?
R : 2,0 mm fait référence au diamètre extérieur de la gaine. Il s'agit d'une taille de câble intérieure standard qui équilibre la flexibilité du routage avec une protection suffisante du cœur de la fibre.
Q6 : Ce câble duplex peut-il être utilisé pour la transmission bidirectionnelle à fibre unique ?
R : Il s'agit d'un câble duplex avec deux fibres séparées-une pour la transmission et une pour la réception dans les systèmes full-duplex standard. Pour les applications bidirectionnelles à fibre unique (BiDi), uncâble simplexavec des émetteurs-récepteurs WDM serait nécessaire.
Q7 : Quels environnements conviennent à ce câble de brassage duplex FC ?
R : La plage de température de fonctionnement est de -20 degrés à +70 degrés. Il est conçu pour une utilisation en intérieur dans les salles de télécommunications, les centres de données, les laboratoires de test et les armoires d'équipement. Pour les environnements extérieurs ou difficiles, une protection supplémentaire peut être nécessaire.
