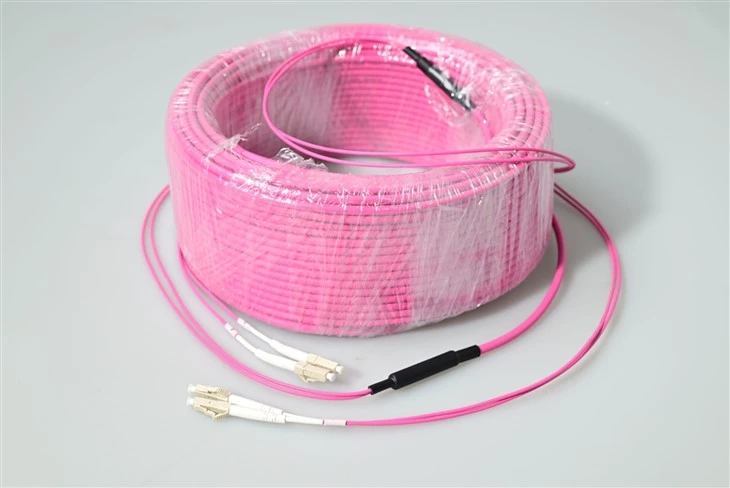

Qu'est-ce qu'un câble de brassage LC LC ?
LC-Cordon de brassage à fibre optique LCest un petit câble patch compact très couramment utilisé dans de nombreuses applications. Ces solutions réseau comprennent les réseaux de télécommunication, les réseaux locaux, les réseaux de traitement de données, les terminaisons d'appareils et les distributions de locaux. Les cordons de brassage LC-LC sont conçus pour fournir des solutions Ethernet rapides dans les applications Gigabit et les applications ATM avec moins de consommation d'espace.
Spécification
| Paramètre | Unité | Cordon de brassage fibre FC, SC, LC/Armé | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | CUP | APC | PC | PC | CUP | PC | PC | CUP | PC | PC | APC | ||
| Perte d'insertion (typique) | dB | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,3 |
| Perte de retour | dB | Supérieur ou égal à 45 | Supérieur ou égal à 50 | Supérieur ou égal à 60 | Supérieur ou égal à 30 | Supérieur ou égal à 45 | Supérieur ou égal à 50 | Supérieur ou égal à 30 | Supérieur ou égal à 45 | Supérieur ou égal à 50 | Supérieur ou égal à 35 | Supérieur ou égal à 55 | Supérieur ou égal à 75 |
| Longueur d'onde de fonctionnement | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Échangeabilité | dB | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | ||||||||
| Vibration | dB | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | ||||||||
| Température de fonctionnement | degré | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Température de stockage | degré | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diamètre du câble | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Caractéristiques
Répond à la demande croissante de solutions SFF
Les connecteurs LC sont fabriqués avec une virole de seulement 1,25 mm de diamètre, ce qui constitue un grand avantage pour les réseaux de fibres optiques densément peuplés. Le connecteur LC est fabriqué selon la norme CEI 61754-20 pour les connexions haute densité telles que dans les émetteurs-récepteurs SFP, XFP et SFP+. Pour en savoir plus sur la manière dont cela se traduit dans les déploiements réels, consultez notre guide surSolutions de connecteurs fibre LC haute-densité pour les environnements SFP+ et de centres de données.
LC monomode ou multimode-LC, colonne montante ou plénum
Nous fournissons des assemblages de câbles à fibre optique LC-LC, avecmonomode (9/125 OS1, OS2), duplex et multimode (50/125 et 62,5/125)choix. Vous pouvez choisir s'il s'agit d'une application de colonne montante ou de connexions de plénum ou si vous souhaitez qu'il soit entièrement personnalisé, vous pouvez nous contacter pour en savoir plus sur notre service OEM/ODM pour les cordons de brassage LC-LC.
Retrait facile et pratique
Construites avec une configuration pratique à clipser, les connexions LC-LC sont équipées de mécanismes de verrouillage similaires à la languette de retenue d'un connecteur RJ45. Il est désormais facile de connecter et de déconnecter le connecteur de l'appareil. Les languettes de verrouillage sont moulées par injection-avec une durabilité améliorée pour résister aux tractions, aux tensions, aux accrocs et aux impacts lors de l'installation et de la maintenance du câblage.
Assemblage de fibres sûr et testé avec une faible perte d'insertion
Nos cordons de brassage sont inspectés et testés optiquement à 100 % pour apporter une faible perte d'insertion ne dépassant pas 0,02 dB.
Applications
Le cordon de brassage OM4 duplex multimode LC est conçu spécifiquement pour les environnements dans lesquels la densité des connecteurs, la bande passante courte-et le remplacement rapide à chaud-importent plus que la distance. Étant donné que la ferrule SFF de 1,25 mm fait la moitié du diamètre d'une ferrule SC standard, ce cavalier de fibre duplex LC OM4 s'adapte à deux fois plus de ports dans le même 1U d'espace de panneau -, c'est pourquoi les scénarios suivants sont ses principales cibles de déploiement.
Racks d'émetteurs-récepteurs SFP+/QSFP+ haute densité
S'insère directement dans les cages break-out 10G SFP+, 25G SFP28 et 4×10G QSFP+-. Le câble de raccordement SFF LC de 1,25 mm maintient le pas de port-à-port à 6,25 mm, ce qui correspond à l'espacement mécanique défini par la norme CEI 61754-20 pour les cages d'émetteur-récepteur empilables.
Liaisons multimodes à courte portée 10 G/40 G/100 G
La fibre optimisée laser OM4 50/125-offre 10GBASE-SR jusqu'à 400 m, 40GBASE-SR4 jusqu'à 150 m et 100GBASE-SR10 jusqu'à 150 m. Cela fait du câble à fibre optique duplex OM4 LC-LC le cavalier à courte portée par défaut-pour le tissu de feuilles de la colonne vertébrale-à l'intérieur d'un seul hall de données. Si vous envisagez de déployer OM3 ou OM4 pour votre projet, notreGuide de comparaison des fibres multimodes OM3 et OM4couvre en détail les principaux compromis en matière de distance, de bande passante et de coûts.
Patching-à chaud dans les panneaux Live 24h/24 et 7j/7
Le loquet à encliqueter de style RJ45--se déverrouille d'un seul doigt - sans outils, ni perturbation du port adjacent. Les techniciens de terrain préfèrent ce cordon de brassage LC duplex OM4 pour les panneaux de production où des tractions accidentelles sur les câbles voisins provoquent des problèmes de service.
Réseaux de zone de stockage (Fibre Channel 16G/32G)
Les directeurs SAN de Brocade et Cisco utilisent LC duplex sur chaque port. Le cavalier multimode OM4 LC vers LC prend en charge 16GFC jusqu'à 125 m et 32GFC jusqu'à 100 m - couvrant la plus longue portée de rangée-à-rangée dans la plupart des structures SAN d'entreprise.
Câblage structuré des colonnes montantes et des plénums (OFNR / OFNP)
Pour les acheteurs de commandes groupées construisant des colonnes montantes ou des plafonds à plénum d'air-, le cordon de brassage pour plénum duplex LC OM4 est disponible avec des gaines classées OFNR ou OFNP qui répondent aux exigences de sécurité incendie-incendie NFPA 262 et UL 910 - souvent spécifiées dans les projets fédéraux et de santé des États-Unis.
Vente en gros OEM / ODM pour les intégrateurs de systèmes
Nous acceptons les commandes OEM en gros avec des étiquettes imprimées personnalisées, des bottes à code couleur-et des longueurs de rupture non-standard (jusqu'à 0,5 m). Les acheteurs de cavaliers duplex multimode LC en gros peuvent combiner des diamètres de câbles mixtes de 0,9 / 2,0 / 3,0 mm sur le même PO.
Fibres industrielles à large-température
La fenêtre de fonctionnement de −40 à 75 degrés dépasse les spécifications commerciales standard de 20 degrés sur l'extrémité inférieure, permettant au câble de raccordement duplex 50/125 OM4 LC-LC de survivre aux salles de commutation inconditionnées, aux abris extérieurs et aux armoires de télécommunications en bord de voie sans défaillance du cycle thermique.
FAQ
Q1 : Qu'est-ce qui rend la ferrule SFF de 1,25 mm meilleure que la ferrule de 2,5 mm sur un câble SC ?
R : La virole plus petite réduit de moitié le pas entre les ports, c'est exactement pourquoi la norme CEI 61754-20 a choisi 1,25 mm pour LC. Un panneau 1U qui s'adapte à 24 ports duplex SC peut accueillir 48 ports duplex LC à l'aide de ce cordon de brassage OM4 duplex multimode LC - doublant la densité des ports sans agrandir l'encombrement du rack.
Q2 : Ce cavalier fibre LC vers LC OM4 fonctionnera-t-il en 40G et 100G ?
R : Oui. La fibre 50/125 optimisée au laser OM4- prend en charge 40GBASE-SR4 et 100GBASE-SR10 sur des liaisons multimodes à courte portée-. Pour les optiques parallèles 40G/100G, vous utiliserez deux cavaliers duplex LC OM4 ou passerez à un tronc MPO -, mais pour l'agrégation entre deux ports de sortie duplex-LC SFP+/QSFP+-, ce cordon est le bon choix.
Q3 : Que garantit exactement la conformité à la norme CEI 61754-20 ?
R : CEI 61754-20 est la norme internationale relative aux dimensions et à l'accouplement pour les connecteurs d'interface LC. Le cavalier duplex CEI 61754-20 LC produit ici s'accouple de manière fiable avec tout émetteur-récepteur ou adaptateur conforme de Cisco, Juniper, Arista, HPE, Finisar et d'autres fabricants - sans dépendance au fournisseur.
Q4 : Puis-je commander ce cordon de brassage OM4 LC en version plénum OFNP pour un projet de vente en gros ?
R : Oui. Les acheteurs en gros peuvent spécifier des vestes OFNR (riser) ou OFNP (plenum) sur le même bon de commande. Le MOQ pour les vestes personnalisées est généralement de 100 pièces par longueur -SKU ; des longueurs mixtes de 0,5 m à 30 m sont expédiées ensemble.
Q5 : Quel est le délai de livraison pour une commande groupée de câbles à fibre optique duplex LC OM4 ?
R : Les configurations standard (aqua LSZH, 2,0 mm, 0,5 à 10 m) sont expédiées sous 3 à 5 jours ouvrables à partir du stock. Les commandes OEM personnalisées avec des étiquettes imprimées, des bottes à code couleur-ou des longueurs non-standard nécessitent généralement 7 à 12 jours ouvrables. Les grandes offres de 5 000+ pièces sont proposées individuellement.
Q6 : La faible perte d'insertion inférieure ou égale à 0,2 dB est-elle garantie sur chaque unité ?
R : Chaque cordon de brassage LC duplex OM4 est inspecté à 100 % par interféromètre-et la perte d'insertion-testée par rapport à un maître de qualité de référence-. L'IL typique mesuré en ligne - est inférieur ou égal à 0,2 dB à 850 nm et inférieur ou égal à 0,15 dB à 1 300 nm. Des rapports de tests individuels sont disponibles sur demande pour les soumissions de qualité de commande en gros.
Q7 : Quel diamètre de câble dois-je choisir - 0.9, 2,0 ou 3,0 mm ?
R : Utilisez 3,0 mm pour les panneaux de brassage des équipements où la résistance à l'écrasement est importante, 2,0 mm pour les champs de brassage 1U denses et 0,9 mm de tampon serré-pour les ensembles de sortance et les cassettes intérieures. Les trois diamètres sont proposés sur la même famille de câbles de brassage duplex 50/125 OM4 LC-LC.
Q8 : Ce cavalier OM4 est-il rétrocompatible avec les émetteurs-récepteurs OM3 ?
R : Oui. La fibre OM4 fonctionne avec une bande passante plus élevée que l'OM3 mais partage la même géométrie de cœur 50/125, de sorte que le cordon de brassage duplex multimode LC fonctionne sur les équipements OM3 sans inadéquation modale. La portée du lien sera régie par le segment de qualité inférieure-dans un canal mixte OM3/OM4.
Q9 : À quelle température de fonctionnement puis-je m'attendre dans une armoire de rue extérieure ?
R : La plage opérationnelle est de −40 degrés à +75 degrés, avec un stockage de −45 degrés à +85 degrés. Cela rend le câble de brassage LC OM4 haute densité-pour les déploiements SFP+ utilisable dans les armoires non conditionnées dans la plupart des zones climatiques d'Europe, d'Amérique du Nord et du Moyen-Orient-.
Q10 : Comment le loquet de style RJ45- se compare-t-il aux câbles push-pull Uniboot ?
R : Le loquet encliquetable-est plus simple, moins cher et largement familier aux techniciens de terrain. Les câbles Uniboot permettent d'économiser environ 25 % sur la section transversale des cavaliers-, mais coûtent plus cher par unité. Pour les champs de brassage 1U standard, le cavalier duplex LC de type RJ45 est le choix courant ; uniboot est une gamme de produits distincte.
Q11 : Expédiez-vous ce cordon duplex LC-LC OM4 sous votre propre marque ou OEM ?
R : Les deux. Les acheteurs directs reçoivent des étiquettes et des emballages de marque Evolux-. Les commandes des fournisseurs duplex OEM/gros LC OM4 sont expédiées avec la propre impression, la conception de la boîte et la documentation du certificat d'origine de l'usine de l'acheteur.
Q12 : Que dois-je confirmer avant de passer la commande ?
R : Veuillez confirmertype de polissage (UPC ou APC) - consultez notre guide de polissage des connecteurs PC vs UPC vs APCsi vous ne savez pas quelle finition convient à votre lien, le matériau de la gaine (LSZH / OFNR / OFNP / PVC), le diamètre du câble (0,9 / 2,0 / 3,0 mm), la longueur, les exigences de démarrage à code couleur - et si des marqueurs de longueur imprimés ou des étiquettes numérotées de série - sont requis sur chaque assemblage.
