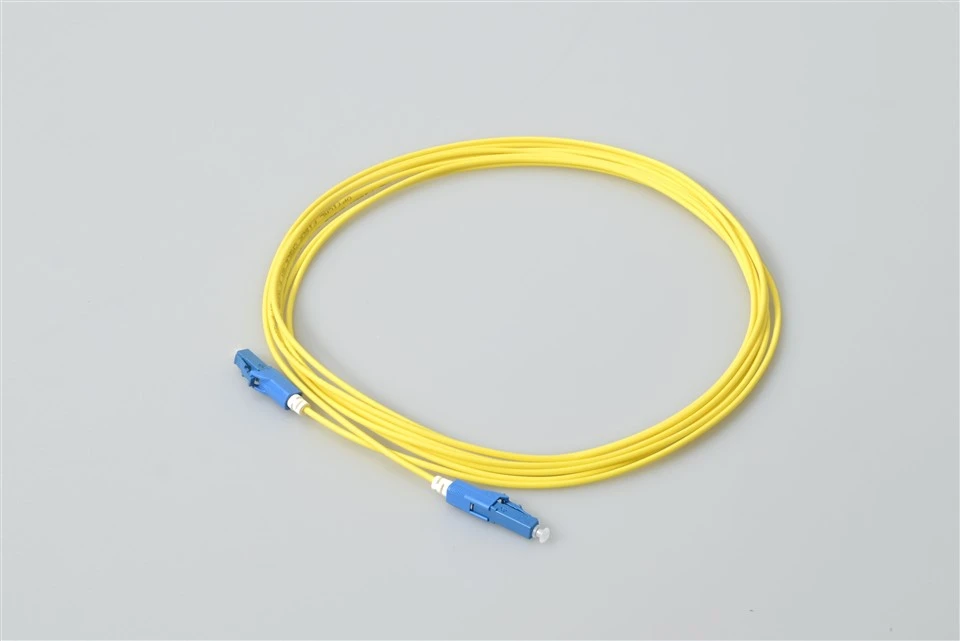

qu'est-ce que le câble de raccordement LC LC ?
Le cordon de brassage à fibre optique LC-LC est un petit câble de brassage compact très couramment utilisé dans de nombreuses applications. Ces solutions réseau comprennent les réseaux de télécommunication, les réseaux locaux, les réseaux de traitement de données, les terminaisons d'appareils et les distributions de locaux. Les cordons de brassage LC-LC sont conçus pour fournir des solutions Ethernet rapides dans les applications Gigabit et les applications ATM avec moins de consommation d'espace.
Spécification
| Paramètre | Unité | Cordon de brassage fibre FC, SC, LC/Armé | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | CUP | APC | PC | PC | CUP | PC | PC | CUP | PC | PC | APC | ||
| Perte d'insertion (typique) | dB | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,3 |
| Perte de retour | dB | Supérieur ou égal à 45 | Supérieur ou égal à 50 | Supérieur ou égal à 60 | Supérieur ou égal à 30 | Supérieur ou égal à 45 | Supérieur ou égal à 50 | Supérieur ou égal à 30 | Supérieur ou égal à 45 | Supérieur ou égal à 50 | Supérieur ou égal à 35 | Supérieur ou égal à 55 | Supérieur ou égal à 75 |
| Longueur d'onde de fonctionnement | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Échangeabilité | dB | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | ||||||||
| Vibration | dB | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | ||||||||
| Température de fonctionnement | degré | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Température de stockage | degré | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diamètre du câble | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
Caractéristiques

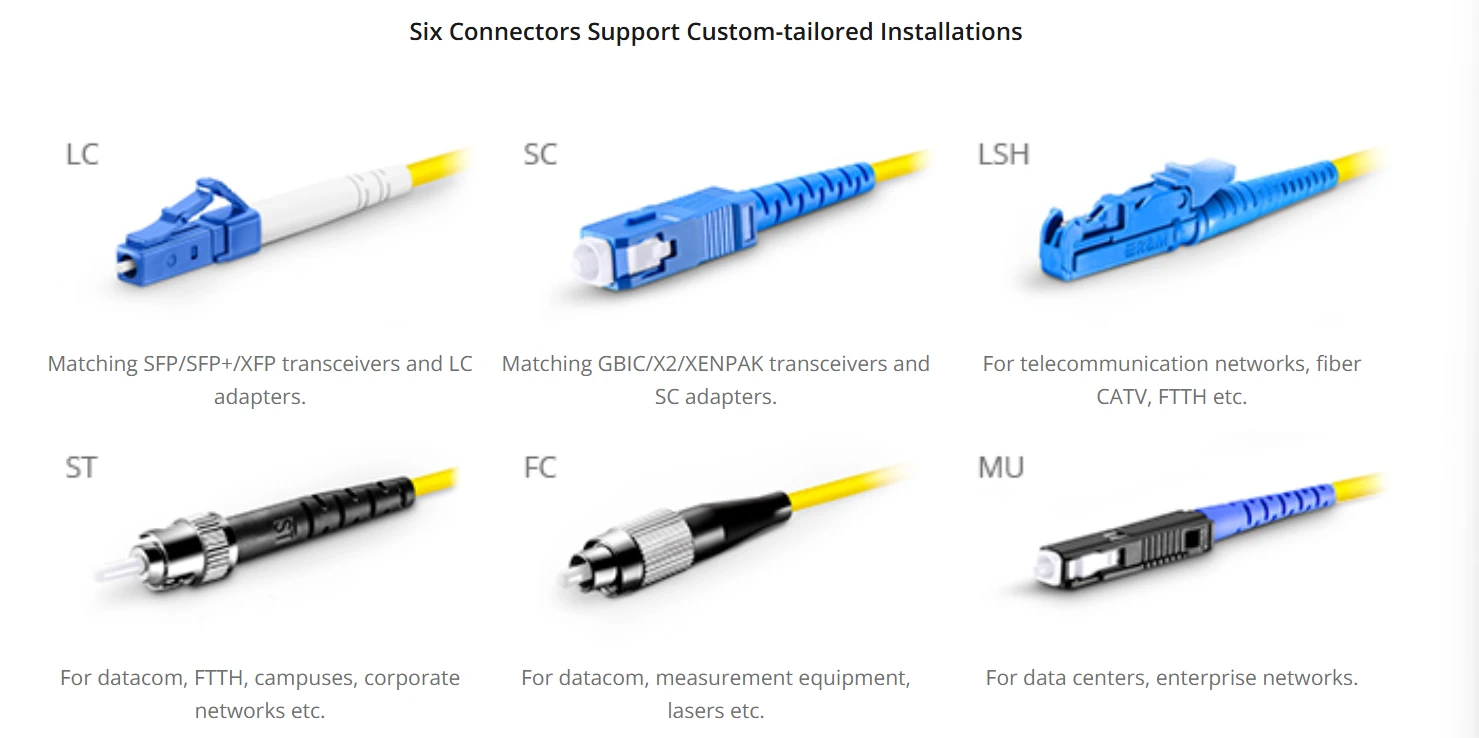

1.Six connecteurs prennent en charge les installations personnalisées-sur mesure

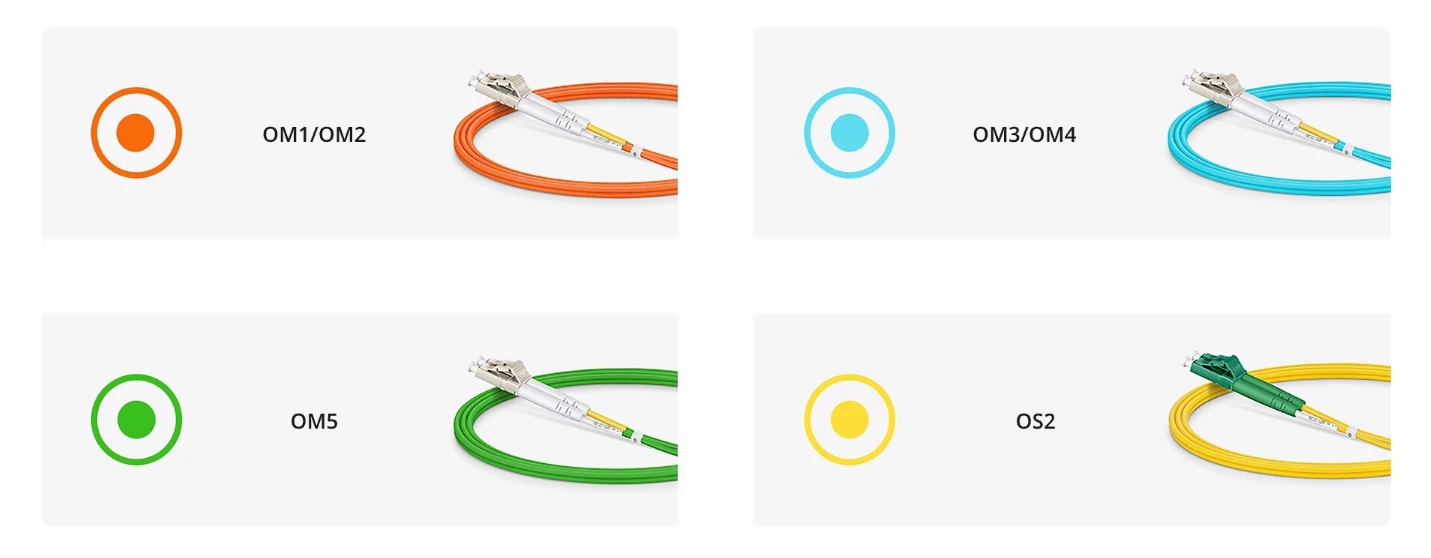

2. Gaine de câble à code couleur - pour une identification facile
3.Tresse de fibre optique d'ODM LC RPA/UPC d'OEM avec des spécifications jaunes de veste de 0.9mm LSZH:
Applications
Centres de données - Environnements SFP/SFP+
- Cartes réseau de serveur 10G vers commutateurs ToR
- Connexions FC de la matrice de stockage
- Liaisons montantes du tissu de la colonne vertébrale-
- Réseaux de gestion hors-hors-bande
Télécom - Central Office et FTTx
- Ports de liaison montante OLT
- Connexions croisées ODF-
- Terminaisons d'entrée/sortie du répartiteur
- Interfaces multiplexeur/démultiplexeur DWDM
Entreprise - Câblage structuré
- Correctif MDA (zone de distribution principale)
- Distribution horizontale vers les interrupteurs d'étage
- Colonne vertébrale entre les FDI
- Liaison fibre optique pour caméra de sécurité
FAQ
Q : Pourquoi choisir des câbles LC simplex plutôt que duplex ?
R : Simplex vous offre une flexibilité de routage que le duplex ne peut égaler. Vous pouvez faire passer les fibres TX et RX par différents chemins, remplacer les fibres individuelles sans perturber les paires et obtenir une densité de ports efficace plus élevée dans les panneaux encombrés. Pour les équipements basés sur SFP- où TX et RX sont de toute façon des ports séparés, le simplex est souvent le choix le plus pratique.
Q : Quelle est la différence entre LC UPC simplex et LC APC simplex ?
R : Deux choses : l’angle de polissage et la perte de retour.
LC UPC a une face d'extrémité plate/incurvée et une perte de retour supérieure ou égale à 50 dB. Le boîtier du connecteur est bleu. Utilisez-le pour les signaux numériques - Ethernet, Fibre Channel, données générales.
LC APC a une face d'extrémité inclinée à 8 degrés et une perte de réflexion supérieure ou égale à 60 dB. Le boîtier du connecteur est vert. Utilisez-le pour les signaux analogiques - CATV, RF sur fibre, superposition vidéo PON.
Ne connectez jamais l'UPC à l'APC -, la différence d'angle entraîne des pertes élevées et endommage les deux connecteurs.
Q : Puis-je commander du LC UPC simplex avec différents angles de démarrage ?
R : Oui. Nous proposons :
-Démarrage droit (standard) - usage général
-Botte inclinée à 45 degrés : réduit la tension des câbles dans les parcours verticaux étroits
-Botte coudée à 90 degrés – sortie horizontale des panneaux de brassage
-Démarrage court - densité maximale dans les panneaux à nombre élevé de-ports-
Commande minimum de bottes non standards : 50 pièces
Q : Fournissez-vous des rapports de test individuels pour les câbles simplex ?
R : Oui. Deux options :
Rapport de lot (gratuit) : échantillons de tests de votre lot de production, couvrent l'inspection IL/RL/visuelle.
Rapport individuel (disponible sur demande) : chaque câble reçoit son propre certificat avec le numéro de série, les IL et RL réellement mesurés et l'état réussite/échec. Recommandé pour les laboratoires de test et les installations-critiques en matière de qualité.
Q : Quel est le rayon de courbure minimum pour un câble simplex de 2,0 mm ?
A : 15 mm sans tension, 30 mm sous charge de traction. Pour les installations plus étroites, nous proposons une fibre insensible à la courbure (BIF) avec un rayon de courbure minimum de 7,5 mm - sans pénalité de performances, même dans une gestion agressive des câbles.
