Écrit pour les installateurs de réseau et les équipes d'approvisionnement, et vérifié par rapport à la norme d'interface MPO actuelle (IEC 61754-7) et aux méthodes de polarité TIA-568.3 afin que vous puissiez vérifier les points techniques plutôt que de les croire.
Un adaptateur MPO ressemble à un simple coupleur en plastique, mais à l'intérieur d'une liaison fibre optique haute-densité, il effectue une tâche essentielle : il maintient deux connecteurs MPO multi-fibres face à face afin que chaque noyau de fibre s'aligne avec son partenaire au même instant. Dans un centre de données où un seul panneau 1U peut transporter des centaines de fibres, un adaptateur mal aligné ou à mauvaise polarité-fait la différence entre une liaison propre et des heures de traçage d'une connexion qui semble correcte mais ne laisse pas passer la lumière.
Ce guide explique ce qu'est un adaptateur MPO, comment il fonctionne réellement, les types que vous rencontrerez sur une fiche technique (polarité, nombre de fibres, sexe et boîtier) et une méthode-par-étape pour choisir le bon. Là où cela est important, il indique les normes d'interface et de polarité afin que vous puissiez confirmer une pièce au lieu de deviner.
Qu'est-ce qu'un adaptateur MPO ?
Un adaptateur MPO, parfois écrit sous la forme d'un adaptateur MPO/MTP, est un dispositif de couplage de fibre optique conçu pour les connecteurs MPO multi-fibres. Il reçoit un connecteur de chaque côté et les maintient dans la bonne orientation afin qu'une rangée entière de fibres, qu'il s'agisse de 8, 12, 16 ou 24 d'entre elles, s'accouplent via une interface compacte.
Contrairement à unadaptateur LC à fibre unique-, qui couple seulement deux fibres, un adaptateur MPO gère un réseau entier, parfois deux rangées empilées. C'est ce qui en fait l'épine dorsale du patching-haute densité, où l'espace du rack, le flux d'air et le routage des câbles sont tous sous pression.

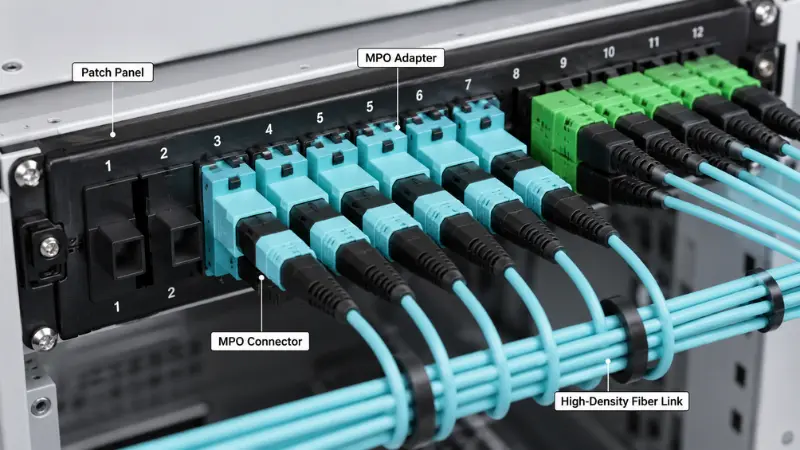

Vous trouverez généralement des adaptateurs MPO dans les panneaux de brassage des centres de données et les cassettes MPO, le câblage de base et principal, les répartiteurs optiques et les projets de migration déplaçant les liaisons duplex 40G, 100G ou 400G vers des optiques parallèles.
Adaptateur MPO vs connecteur MPO
Les deux termes voyagent ensemble, mais ils ne constituent pas la même partie. Le connecteur est sur le câble ; l'adaptateur est dans le panneau.
| Article | Adaptateur MPO | Connecteur MPO |
|---|---|---|
| Fonction principale | Couple et aligne deux connecteurs MPO | Termine une rangée de fibres optiques |
| Où il se trouve | Monté dans un panneau, une cassette ou une plaque d'adaptation | Attaché à l'extrémité d'un câble principal ou d'un câble de raccordement |
| Travail clé | Maintient les deux connecteurs dans la bonne orientation | Transporte les fibres et s'accouple avec le connecteur opposé |
| Que vérifier | Polarité, orientation des touches, style de boîtier, nombre de fibres | Nombre de fibres, sexe, qualité de la virole, polissage, perte d'insertion |
Bref, leConnecteur MPOest la partie attachée au câble, tandis que l'adaptateur est la partie du panneau qui permet à deux connecteurs de s'accoupler correctement.
Comment fonctionne un adaptateur MPO ?
Un adaptateur MPO est un guide mécanique et non un composant optique. Il ne contient généralement aucune fibre propre. Lorsque vous insérez un connecteur de chaque côté, le boîtier de l'adaptateur fixe son orientation et maintient la position d'accouplement correcte afin que les deux ferrules puissent se rencontrer parfaitement.
Boîtier, clé et broches de guidage
Chaque connecteur MPO utilise une virole rectangulaire multi-fibres (MT) avec une petite clé sur un côté du corps. L'ouverture de l'adaptateur est façonnée selon cette clé, de sorte qu'un connecteur ne s'insère que dans un seul sens. Cependant, un alignement précis vient des viroles elles-mêmes. Dans une paire correcte, un connecteur est épinglé, c'est-à-dire mâle avec deux broches de guidage, et l'autre n'est pas épinglé, c'est-à-dire femelle avec deux trous de guidage. Les broches glissent dans les trous et enregistrent les deux viroles au micron près. LeDimensions de l'interface MPOqui définissent cette géométrie de broche et de trou de guidage-pour les fiches mâles et femelles sont définies dans la norme CEI 61754-7, c'est pourquoi les connecteurs et adaptateurs conformes de différents fabricants peuvent s'interconnecter.
Le sexe du connecteur n’est pas facultatif
Étant donné que l'alignement dépend de l'insertion des broches dans les trous, un point d'accouplement fonctionnel nécessite exactement un connecteur mâle et un connecteur femelle. Deux mâles ne pourront pas s'asseoir, car il n'y a pas de trous pour recevoir les broches, et les forcer peut endommager les faces d'extrémité. Deux femelles n’ont rien du tout pour les aligner. Alors avant de commander, tracez le sexe tout au long du lien : si votre tronc atterrit femelle, la cassette ou le cordon de brassage de l'autre côté doit amener les broches. L'adaptateur ne peut pas corriger une inadéquation entre les sexes ; il ne contient que ce que vous lui donnez.
Polarité de l'adaptateur MPO et orientation des touches expliquées
La polarité est la partie du travail MPO qui produit le plus d'erreurs de champ, car les pièces peuvent s'adapter mécaniquement alors que le chemin optique est erroné. Dans une liaison duplex, une fibre transmet et l'autre reçoit. Dans un MPO multifibre-qui transmet-et-la relation de réception doit survivre à chaque jonction, cassette et cordon de brassage du canal, la polarité est donc une propriété de l'ensemble de la liaison, et non d'un seul adaptateur.
Type A, Type B et Type C
TIA-568.3 décrit trois types de polarité de réseau. Ils diffèrent par la façon dont les fibres sont mappées bout à bout et par la façon dont les connecteurs sont codés.
| Taper | Cartographie des fibres (où atterrit la position 1) | Orientation clé | Où ça correspond |
|---|---|---|---|
| Type A (droit) | Position 1 à position 1 | Touche-jusqu'à touche-enfoncée | Câblage structuré basé sur une cassette- ; le canal a besoin d'un cordon de brassage retourné |
| Type B (inversé) | Position 1 à position 12 | Touche-jusqu'à touche-jusqu'à | Le choix courant pour l’optique parallèle directe ; les mêmes cordons de brassage fonctionnent aux deux extrémités |
| Type C (paire-inversée) | Position 1 à position 2, par paires échangées | Touche-jusqu'à touche-enfoncée | Certains MPO duplex-vers-systèmes LC |
Tous les trois sont valides et conformes aux normes-, et tous les trois atteignent le même objectif : transmettre à une extrémité et recevoir à l'autre. Le problème, c'est qu'ils ne sont pas interopérables si vous les mélangez. Choisissez une méthode pour l'ensemble de l'installation et gardez-la cohérente, car leMéthodes de polarité TIA-568.3sont interchangeables en termes de résultat, mais pas lorsqu'ils sont combinés dans le même canal.
Lecture clé-haute et clé-bas
Key-up signifie que la languette de la clé du connecteur pointe vers le haut ; la touche-bas signifie qu'elle pointe vers le bas. Avec la clé vers le haut et l'extrémité tournée vers vous, la position 1 se trouve à l'extrême gauche. Que deux connecteurs couplés rencontrent clé-jusqu'à clé-bas ou clé-jusqu'à clé-haut est exactement ce qui décide d'un mappage droit ou inversé, donc sur une fiche technique, la relation clé est un indice direct sur le type de polarité. Un piège mérite d'être signalé : l'inversion des positions inverse également la face d'extrémité inclinée surConnecteurs monomodes APC, le type B est donc généralement une convention de polissage plat-multimode. Si vous travaillez avec APC, confirmez le polissage et l'angle avant d'adopter une méthode.
Adaptateur MPO vs MTP : sont-ils identiques ?
Vous verrez souvent des pièces étiquetées MPO/MTP et vous vous demanderez si vous achetez deux choses différentes. MTP est une marque déposée de US Conec pour son propre connecteur MPO amélioré, construit selon des tolérances plus strictes avec une virole flottante et une pince à broche métallique. Par définition unLe connecteur MTP est entièrement conforme à la norme MPO, donc MTP et MPO générique interagissent. En clair, chaque MTP est un MPO, mais tous les MPO ne sont pas un MTP.
Pour un adaptateur, cela signifie qu'un adaptateur MPO de qualité s'accouplera aussi bien aux connecteurs MTP qu'aux connecteurs MPO génériques ; les différences pratiques en matière de cohérence des pertes et de durabilité du cycle d'accouplement- résident principalement dans le connecteur, et non dans le coupleur. Lorsqu'une spécification de projet indique MTP, il convient de vérifier si le client parle spécifiquement de la marque américaine Conec ou s'il utilise le mot de manière vague pour désigner n'importe quel MPO, car cette seule distinction modifie le prix et l'approvisionnement. Pour une comparaison plus approfondie, consultez notreguide de la fibre MPO et MTP.
Types d'adaptateurs MPO
Par nombre de fibres : 8, 12, 16 et 24
Faites correspondre l'adaptateur au format du connecteur et à l'application. Comptes courants et où ils apparaissent :
- Fibre 8 et 12 :40G-SR4 et 100G-SR4 utilisent 8 fibres, souvent logées dans un MPO à 12-fibres ; Le monomode 400G-DR4 utilise également 8 fibres dans un MPO-12.
- 16 fibres :Le 400G-SR8 et les variantes 800G utilisent 16 fibres, dont 8 en transmission et 8 en réception, dans un MPO-16.
- 24 fibres :un format à deux-lignes pour une très haute densité et certaines anciennes liaisons 100G-SR10.
Un MPO-12 et un MPO-16 ne sont pas interchangeables. Ils diffèrent par la largeur de la virole et la clé, de sorte que l'ouverture de l'adaptateur diffère également. Confirmez le nombre sur le connecteur et le panneau avant d'acheter.Adaptateurs MTP/MPO multi-comptessont disponibles pour simplifier le stockage, mais l'adaptateur doit toujours correspondre au connecteur que vous utilisez réellement.
Monomode vs multimode
Les adaptateurs MPO sont disponibles pour les deux. Le monomode (OS2) convient à une portée plus longue et à des budgets de perte plus serrés, tandis que le multimode (OM3, OM4, OM5) domine les liaisons à courte-portée et haut-débit à l'intérieur du centre de données. Le type de fibre détermine le polissage et la qualité de performance du connecteur, et souvent la couleur du boîtier. Si vous êtes encore en train de décider lequel déployer, notre aperçu defibre monomode ou fibre multimodeprésente les compromis-.
Code couleur et boîtier
La couleur est un premier indice utile. Aqua signale généralement OM3 ou OM4, magenta ou violet erika signale souvent OM4, vert lime signale OM5 et le bleu ou le vert est courant pour le monomode. Il s'agit cependant d'un indice et non d'une garantie, car les fabricants varient et le choix UPC-contre-APC affecte également la couleur de la carrosserie. Lisez la fiche technique pour connaître le type de fibre, la polarité et la qualité plutôt que d'acheter uniquement sur la couleur du boîtier. Si votre décision de couleur dépend vraiment du verre, leFamille multimode OM1 à OM5explique comment les notes correspondent aux candidatures.
À bride ou sans bride
Il s'agit d'une décision-d'ajustement au panel plutôt que d'une question de performances.
| Aspect | À bride | Sans bride |
|---|---|---|
| Montage | Vis-fixée sur un panneau métallique | Enclenchez-le clip, sans outil-sans outil |
| Meilleur quand | Correction d'ODF ou de panneaux de brassage, manipulation plus lourde, refonte fréquente-de correctifs | Panneaux et cassettes modulaires haute-densité, assemblage rapide |
| Compromis- | Maintien plus fort, montage plus lent | Rapide à monter, la rétention repose sur la découpe du panneau |
Si l'adaptateur se trouve dans un cadre métallique fixe qui est souvent manipulé, la bride est le choix le plus sûr. Si vous emballez un panneau modulaire dense et souhaitez un assemblage sans outil, le sans bride l'emporte généralement.
Où les adaptateurs MPO sont-ils utilisés ?
Plutôt que de lister les candidatures, il est utile d’examiner le point de connexion et la note de sélection pour chacune.
Centres de données.Les adaptateurs MPO se trouvent dans les panneaux de brassage, à l'arrière des cassettes et au niveau des jonctions de tronc-à-tronc. Un chemin typique exécute un nombre élevé-Câble tronc ou patch MPOsur un panneau, puis le répartit via des cassettes vers les ports duplex LC. La note de sélection : faites correspondre le type de polarité de la cassette et l'orientation des touches, sinon la dérivation ne préservera pas la transmission et la réception.
Télécom et ODF.Dans les répartiteurs optiques et le routage des-centraux, MPO consolide de nombreuses fibres dans des panneaux compacts. Si vous choisissez entre les styles de cadre, notre comparaison deODF contre panneau de brassagecouvre où chacun s’adapte.
Cassettes et évasion.De nombreuses cassettes utilisent des adaptateurs MPO à l'arrière et LC à l'avant, transformant un tronc en ports de brassage duplex. Pour les déploiements mixtes, voirLC versus MTP/MPO pour la haute densité, et où un
Répartition 8-SC cœurs-vers MTP/MPOa du sens.
Migration à grande vitesse-.En passant des optiques duplex aux optiques parallèles, le câblage MPO simplifie la couche physique.. 400G-SR8, par exemple, exécute16 fibres sur un MPO-16selon IEEE 802.3. Si vous faites d'abord un pas de 100G, notre
Guide de câblage 100Gparcourt les options.
Aperçu des avantages
| Avantage | Ce que cela signifie en pratique |
|---|---|
| Densité plus élevée | Une interface MPO transporte 8 à 24 fibres, réduisant ainsi le nombre de coupleurs et d'adaptateurs dans le rack |
| Une gestion plus propre | Moins de points de connexion signifie moins de congestion et une meilleure circulation de l'air |
| Installation plus rapide | Les-troncs et cassettes pré-terminés sautent sur-polissage et épissure sur site |
| Mises à niveau plus faciles | Un réseau fédérateur MPO planifié peut accueillir ultérieurement des cassettes, des dérivations ou des optiques parallèles directes. |
| Prêt pour le haut-vitesse | Un ajustement natif pour les émetteurs-récepteurs parallèles 40G, 100G et 400G |
Comment choisir un adaptateur MPO : un cadre en 6 étapes ?
Plutôt que de choisir par forme, travaillez le long du canal dans l'ordre :
- Confirmez le type de lien.S'agit-il d'une liaison MPO-vers-MPO directe, ou d'une liaison MPO alimentant des cassettes qui se propagent vers LC ?
- Confirmez l'interface de l'émetteur-récepteur.Notez le nombre de fibres et le connecteur, par exemple 100G-SR4 à 8 fibres, ou 400G-SR8 à 16 fibres et souvent APC.
- Confirmez le nombre de fibres principales.MPO-8, 12, 16 ou 24 ; l'adaptateur doit correspondre.
- Confirmez la cassette par rapport au direct.Les cassettes définissent le mappage de polarité pour vous. Un lien direct pousse la polarité sur les cordons principaux et de brassage, vous en portez donc vous-même la responsabilité.
- Confirmer l'orientation et le logement de la clé.Clé-jusqu'à la touche-vers le bas ou clé-jusqu'à la touche-haute pour votre méthode, et avec ou sans bride pour votre panneau.
- Confirmer le budget des pertes et la propreté.Choisissez le niveau de perte d'insertion-dont votre budget de lien a besoin et prévoyez de l'inspecter et de le nettoyer avant l'accouplement.
Si les étapes 1 à 5 vous laissent avec plus d'un produit à stocker, un adaptateur multi-format peut simplifier l'étagère, mais seulement une fois ces étapes réellement réglées.
Exemple : Choix d'un adaptateur pour un panneau de brassage de centre de données
Supposons que vous installiez un tronc MPO OM4 à 24 -fibres sur un panneau 1U et que vous le répartissiez en duplex LC pour des commutateurs 100G-SR4. Les connecteurs de tronc sont femelles et les connecteurs MPO de cassette sont mâles, donc un adaptateur MPO standard les associe sans conflit de genre. Vous avez normalisé la méthode B, donc les cassettes et le tronc sont de type B et les connecteurs se rencontrent clé-jusqu'à clé-haut ; l'adaptateur doit simplement prendre en charge cette orientation et le format de nombre de fibres -utilisé par la cassette. Vous choisissez des adaptateurs sans bride parce que le panneau est de conception dense à encliqueter, un boîtier aqua parce que la fibre est OM4 et une qualité à faible perte parce que le canal dépense déjà du budget pour deux partenaires de cassette. Avant d'appliquer les correctifs, vous inspectez chaque virole. Rien de tout cela n'est exotique, mais ignorez la vérification de la polarité et l'ensemble du panneau transmet tranquillement en transmission.
Liste de contrôle des spécifications de l'adaptateur MPO pour la demande de prix
Lorsque vous envoyez une demande de devis, donnez ces détails au fournisseur afin que la bonne pièce soit expédiée du premier coup :
- Nombre de fibres : 8F, 12F, 16F ou 24F
- Type de fibre : monomode (OS2) ou multimode (OM3, OM4, OM5)
- Type de polarité : A, B ou C
- Orientation des touches : touche-jusqu'à la touche-enfoncée, ou touche-jusqu'à la touche-haute
- Genre du connecteur utilisé dans le lien
- Boîtier : à bride ou sans bride
- Couleur et matériau du boîtier
- Plage de température de fonctionnement
- Insertion-niveau de perte ou lien-objectif budgétaire
- Capuchons anti-poussière et compatibilité avec la plaque d'adaptation ou la découpe du panneau
- Conformité telle que RoHS, plus un rapport de test
Un court schéma de câblage à côté de cette liste supprime la plupart des-allers-retours-.
Inspectez et nettoyez avant de vous accoupler
Une virole MPO regroupe de nombreuses faces d'extrémité sur une seule surface, de sorte qu'un seul point peut détruire plus d'un canal. Sur les ferrules à 16 et 24 fibres, la variation de hauteur entre les fibres rend le nettoyage uniforme plus difficile, c'est pourquoi la règle est d'inspecter, de nettoyer, puis d'inspecter à nouveau. La contamination se manifeste par une perte d'insertion plus élevée, une réflectance plus élevée et des liens intermittents qui sont lents à tracer dans un panneau dense. Utilisez les outils d'inspection et de nettoyage MPO appropriés et suivez le sonfin-pratique d'inspection du visageavant chaque compagnon. Nos notes sur
manipulation des cavaliers MPOcouvrent les soins quotidiens-à-qui gardent les faces propres en premier lieu.
Erreurs courantes et ce qu'elles coûtent
- Ignorer la polarité.Les pièces s'ajustent, mais la transmission atterrit sur la transmission. Le lien est sombre et vous perdez du temps à rechercher une connexion qui semble physiquement correcte.
- Traiter MPO et MTP comme étant de qualité identique.Les deux s'accouplent, mais la perte et la durabilité diffèrent. En supposant que la parité puisse faire exploser discrètement un budget de liaison serré.
- Acheter uniquement sur la couleur.Aqua ne confirme pas la qualité, la polarité ou le polissage. La fiche technique le fait.
- Oublier le genre.Deux connecteurs épinglés ou deux connecteurs non épinglés ne s'aligneront pas et les forcer peut rayer les faces d'extrémité.
- Aucun plan de mise à niveau.Un adaptateur et un réseau choisis uniquement pour aujourd'hui risquent de ne pas-revenir proprement au 400 G ou au 800 G plus tard.
FAQ sur les adaptateurs MPO
Q : Que fait réellement un adaptateur MPO ?
R : Il couple deux connecteurs MPO et les maintient alignés afin qu'une rangée entière de fibres s'accouple en même temps via une interface compacte.
Q : L'adaptateur est-il le même que le connecteur ?
R : Non. Le connecteur est fixé au câble et l'adaptateur est la pièce de couplage dans le panneau qui permet à deux connecteurs de s'accoupler.
Q : Dois-je utiliser le type A ou le type B ?
R : Cela dépend de l’ensemble de la chaîne. Le type B est courant pour les optiques parallèles directes car les mêmes cordons de brassage fonctionnent aux deux extrémités. Le type A est courant dans le câblage structuré basé sur une cassette-. Décidez une fois et restez cohérent de bout en bout.
Q : Un adaptateur peut-il servir à la fois au MPO-12 et au MPO-24 ?
R : Non. La largeur de la virole et la clé diffèrent, donc l'ouverture de l'adaptateur est spécifique au nombre-. Certains adaptateurs sont proposés en plusieurs versions, mais chaque version correspond toujours à un format.
Q : Comment puis-je lire la clé-haut ou la clé-bas à partir d'une spécification ou d'une photo ?
R : Recherchez la languette de clé sur le corps du connecteur. Le fait que deux connecteurs couplés se rencontrent de haut en bas-à-ou de haut-à-en haut vous indique le mappage direct ou inversé, qui est directement lié au type de polarité.
Q : Les adaptateurs monomodes et multimodes sont-ils simplement de couleurs différentes ?
R : Non. Le type de fibre affecte le polissage, la qualité et les tolérances, pas seulement la couleur. Confirmez la spécification complète.
Q : De quel adaptateur MPO ai-je besoin pour 400G ou 800G ?
R : Ces optiques parallèles utilisent un MPO-16 à 16 fibres, fréquemment avec APC. Faites correspondre l'adaptateur à ce nombre et à cette clé.
Q : Comment puis-je savoir si l'adaptateur d'un fournisseur est bon ?
R : Demandez le type de fibre, la polarité, le sexe, le boîtier, le niveau de perte d'insertion- et un rapport de test, puis vérifiez qu'elle correspond et respecte votre budget de liaison.
Q : Que dois-je commander en plus des adaptateurs ?
R : Généralement des câbles principaux et de raccordement, des cassettes, une plaque ou un panneau d'adaptation et des capuchons anti-poussière, tous adaptés à la même polarité et au même schéma de touches.
Conclusion
Un adaptateur MPO est une petite pièce avec une tâche énorme : maintenir deux connecteurs multi-fibres alignés pour que la liaison fonctionne du premier coup. Obtenez le nombre de fibres, la polarité, le sexe, le type de fibre et le boîtier, et confirmez-les par rapport aux normes d'interface et de polarité plutôt que d'acheter sur l'apparence. Si vous envisagez un projet MPO/MTP, envoyez à votre fournisseur le nombre de fibres, le type de polarité, l'orientation des touches, le style du boîtier et un schéma de câblage à l'avance. C'est le chemin le plus rapide vers la droiteAdaptateur MPOet les assemblages de câbles correspondants pour votre réseau.
