Fibre multimode OM3 ou OM4 : laquelle correspond réellement à votre réseau ?

OM3 et OM4 sont toutes deux des fibres multimodes optimisées pour le laser-de 50/125 µm. OM4 offre une bande passante modale plus élevée (4 700 MHz·km contre 2 000 MHz·km) et une portée plus longue. Si vos exécutions 10GbE restent inférieures à 300 mètres, OM3 fonctionne correctement. Vous envisagez des liaisons 40G ou 100G qui s'étendent au-delà de 100 mètres ? OM4 vaut la modeste prime.

Le véritable cadre décisionnel

Avant de plonger dans les spécifications, voici la logique que nous expliquons aux clients lorsqu'ils demandent « OM3 ou OM4 ?

• 10GbE, fonctionne sous 300 m, le budget compte :OM3. Aucune différence de performances à cette vitesse et distance.
• 10GbE, s'étend entre 300 et 550 m :OM4. Il s’agit du seul niveau de vitesse pour lequel la portée étendue d’OM4 compte réellement pour le 10G.
• 40GbE ou 100GbE, fonctionne sous 100 m :L’un ou l’autre fonctionne. OM3 permet d'économiser des coûts ; OM4 ajoute de la marge.
• 40GbE ou 100GbE, s'étend sur 100-150 m :OM4. OM3 ne sera pas fiable.
• Toute application multimode sur 500m :Arrêtez de comparer OM3 et OM4. Vous avez besoin d'une fibre monomode-.

Cela couvre probablement 90 % des décisions. Le reste de cet article explique pourquoi ces seuils existent et où les cas extrêmes deviennent délicats.

Ce qui diffère réellement entre OM3 et OM4

Les deux fibres partagent le même noyau de 50 µm, la même gaine de 125 µm, la même gaine aquatique (généralement) et la même compatibilité de connecteur. Ils sont fabriqués selon les normes ISO 11801 et optimisés pour les lasers VCSEL 850 nm. De l'extérieur, ils sont identiques.

La différence réside à l’intérieur : dans quelle mesure le gradient d’indice de réfraction est contrôlé pendant la fabrication. Les tolérances plus strictes de l'OM4 réduisent la dispersion modale-l'écart temporel entre les différents chemins de lumière traversant la fibre. Moins de dispersion signifie une bande passante modale effective (EMB) plus élevée : 4 700 MHz·km pour OM4 contre 2 000 MHz·km pour OM3.

Ce nombre de bande passante se traduit directement par la distance prise en charge à une vitesse donnée. Une bande passante plus élevée=une portée plus longue avant que la qualité du signal ne se dégrade.

Limites de distance selon la vitesse : les chiffres qui comptent

C'est ici que la plupart des articles deviennent bâclés. Ils vous diront "OM3 fait 100 m à 100G, OM4 fait 150 m" et en resteront là. Mais le 100 Gigabit Ethernet n'est pas une chose - : il s'agit de plusieurs normes de couche physique avec différentes exigences en matière de fibre.

1 Gigabit et 10 Gigabit Ethernet

À 1 GbE (1 000BASE-SX), OM3 et OM4 atteignent 1 000 mètres. Aucune différence significative.

À 10 GbE (10GBASE-SR), l'écart se creuse :

• OM3 : 300 mètres
• OM4 : 400 mètres (spécifications standard), jusqu'à 550 mètres avec une fibre de haute-qualité et des connexions propres

La plupart des réseaux 10GbE d'entreprise se situent bien en dessous de 300 mètres, donc OM3 les gère sans problème. C’est dans la zone des 300-400 m que l’OM4 gagne réellement sa place à cette vitesse.

Ethernet 40 Gigabits (40GBASE-SR4)

Le 40GbE utilise une optique parallèle : quatre voies 10G transmises sur quatre fibres dans chaque direction, nécessitant un réseau à 8 fibres.Connexion MTP/MPO.

• OM3 : 100 mètres
• OM4 : 150 mètres
•

Ethernet 100 Gigabit : deux animaux différents

C'est là que la confusion se produit. « 100G multimode » peut signifier deux choses très différentes :

100 GBASE-SR4utilise quatre voies à 25 Gbit/s chacune, nécessitant un connecteur MPO à 8 -fibres (même interface physique que 40GBASE-SR4). Limites de distance :

• OM3 : 70 mètres
• OM4 : 100 mètres

100 GBASE-SR10utilise dix voies à 10 Gbit/s chacune, nécessitant un connecteur MPO à 24 fibres. Limites de distance :

• OM3 : 100 mètres
• OM4 : 150 mètres

SR4 est beaucoup plus courant dans les déploiements actuels car il utilise moins de fibre et s'aligne sur les facteurs de forme de l'émetteur-récepteur QSFP28. SR10 existe mais voit une adoption limitée. Quand quelqu'un dit "100G sur multimode", il veut presque toujours dire SR4, ce qui signifie que l'OM3 atteint un maximum de 70 mètres et non de 100.

Nous avons vu des clients spécifier OM3 pour des liaisons 100G en supposant une portée de 100 - mètres, puis découvrir que leur parcours de 85 mètres ne serait pas certifié. Si vous déployez 100GBASE-SR4, considérez 70 mètres comme plafond OM3 et planifiez en conséquence.

L'erreur que nous voyons le plus souvent

Les clients s'inquiètent de l'OM3 contre l'OM4 alors que le véritable problème est tout autre chose.

D'après notre expérience, le type de fibre pose rarement des problèmes de déploiement. Quelles sont les causes des problèmes :

• Incompatibilités de polarité MPO.Méthode A, B ou C ? Une mauvaise polarité tue la liaison quel que soit le type de fibre.
• Connecteurs sales.Un grain de poussière sur une virole MPO provoque plus de pertes que la différence entre les spécifications d'atténuation OM3 et OM4.
• Mélanger accidentellement des types de fibres.Quelqu'un raccorde un cordon OM3 à un tronc OM4, ou pire, connecte une fibre de 50 µm à l'ancienne infrastructure OM1 de 62,5 µm. L'inadéquation du noyau (et non la qualité) provoque une perte de 3 à 4 dB.
• Inadéquation de la vitesse de l'émetteur-récepteur/de la fibre.Brancher un émetteur-récepteur 10G-uniquement sur une liaison conçue pour l'optique parallèle 40G, puis se demander pourquoi cela ne fonctionne pas.

Si vous réalisez une nouvelle construction, choisissez une qualité de fibre et standardisez-la. OM4 coûte légèrement plus cher mais supprime toute anxiété liée à la distance pour les mises à niveau 40G/100G. Si vous ajoutez à l'infrastructure OM3 existante, restez fidèle à OM3, sauf si vous êtes certain d'avoir besoin d'une portée supplémentaire.-Le mixage dégrade de toute façon l'ensemble du chemin vers les performances OM3.

Quand ignorer complètement le multimode

Voici nos conseils qui peuvent sembler contre-intuitifs pour un fournisseur de fibre : parfois la réponse n'est pas OM3 ou OM4. C'est un mode unique-.

La fibre multimode existe parce qu'elle est moins chère à terminer et qu'elle nécessitait historiquement des émetteurs-récepteurs moins chers. Mais cet écart de coût s'est réduit.. 10Les modules SFP+ G monomodes-ne coûtent désormais que légèrement plus cher que leurs équivalents multimodes. Et le mode unique-vous offre :

• Distances mesurées en kilomètres et non en mètres
• Une voie de mise à niveau claire vers 25G, 40G, 100G, 400G sans contraintes de distance
• Pas de confusion OM3/OM4/OM5-Le mode OS2 unique-fonctionne tout simplement

Si la longueur de votre bâtiment-à-bâtiment dépasse 300 mètres, ou si vous installez une nouvelle structure de campus qui doit durer 15+ ans, le mode unique-est souvent plus judicieux que d'essayer d'étendre le mode multimode jusqu'à ses limites. Le coût légèrement plus élevé de l'émetteur-récepteur vous offre une flexibilité que le multimode ne peut égaler.

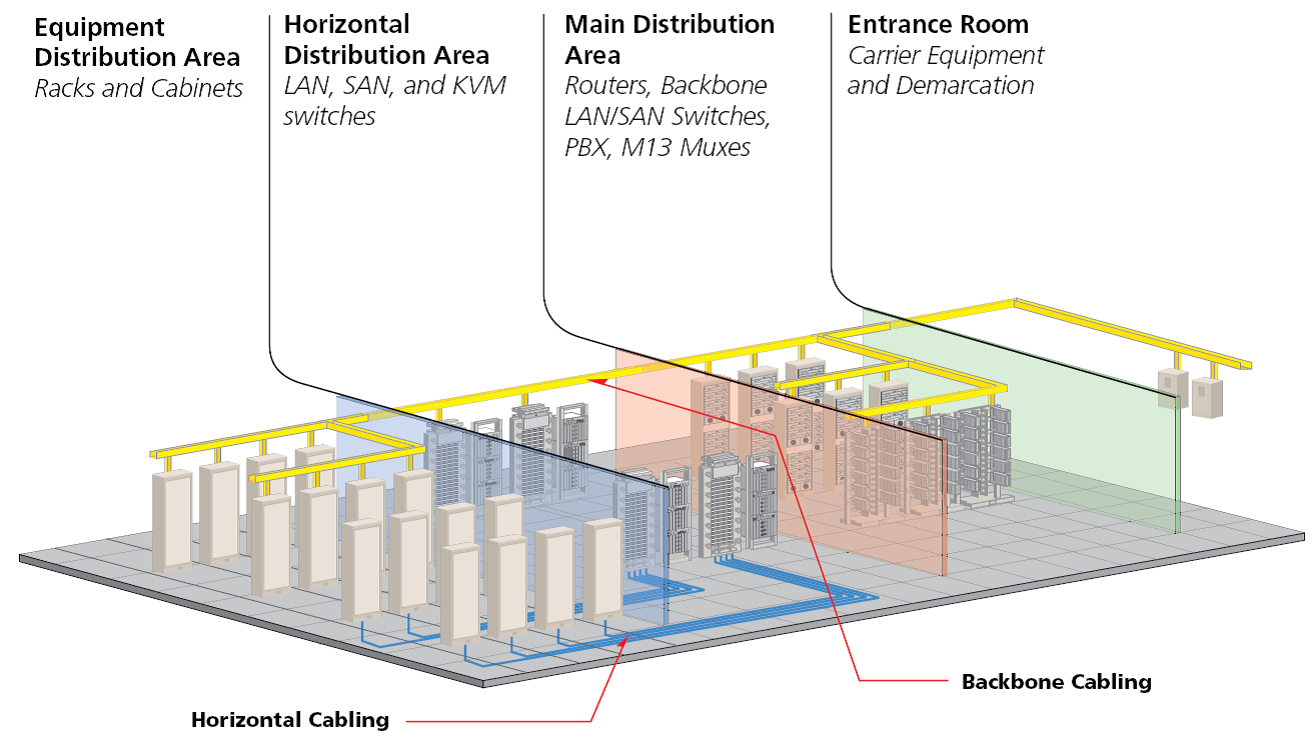

Cela dit, pour les connexions-épine dorsale du centre de données, les liens serveur-vers-commutateurs et la plupart des exécutions intra-bâtiments, le multimode reste-rentable et pratique. Ne le forcez pas là où il ne rentre pas.

L'atténuation : une préoccupation secondaire

La fibre OM3 spécifie une atténuation maximale de 3,5 dB/km à 850 nm. OM4 améliore cela à 3,0 dB/km. La différence de 0,5 dB/km semble significative, mais à des distances multimodes typiques (inférieures à 300 mètres), elle se traduit par des fractions de décibel-inférieures à la variation que vous verrez entre les accouplements de connecteurs.

L'atténuation est plus importante pour les calculs de bilan de liaison dans les installations marginales. Si vous poussez OM3 près de sa limite de 300-mètres à 10GbE avec plusieurs points de patch, chaque fraction de dB compte. Mais pour la plupart des déploiements standard, la différence de bande passante/distance entre OM3 et OM4 est plus pertinente pour la décision que l'atténuation.

Identifier la fibre dans les installations existantes

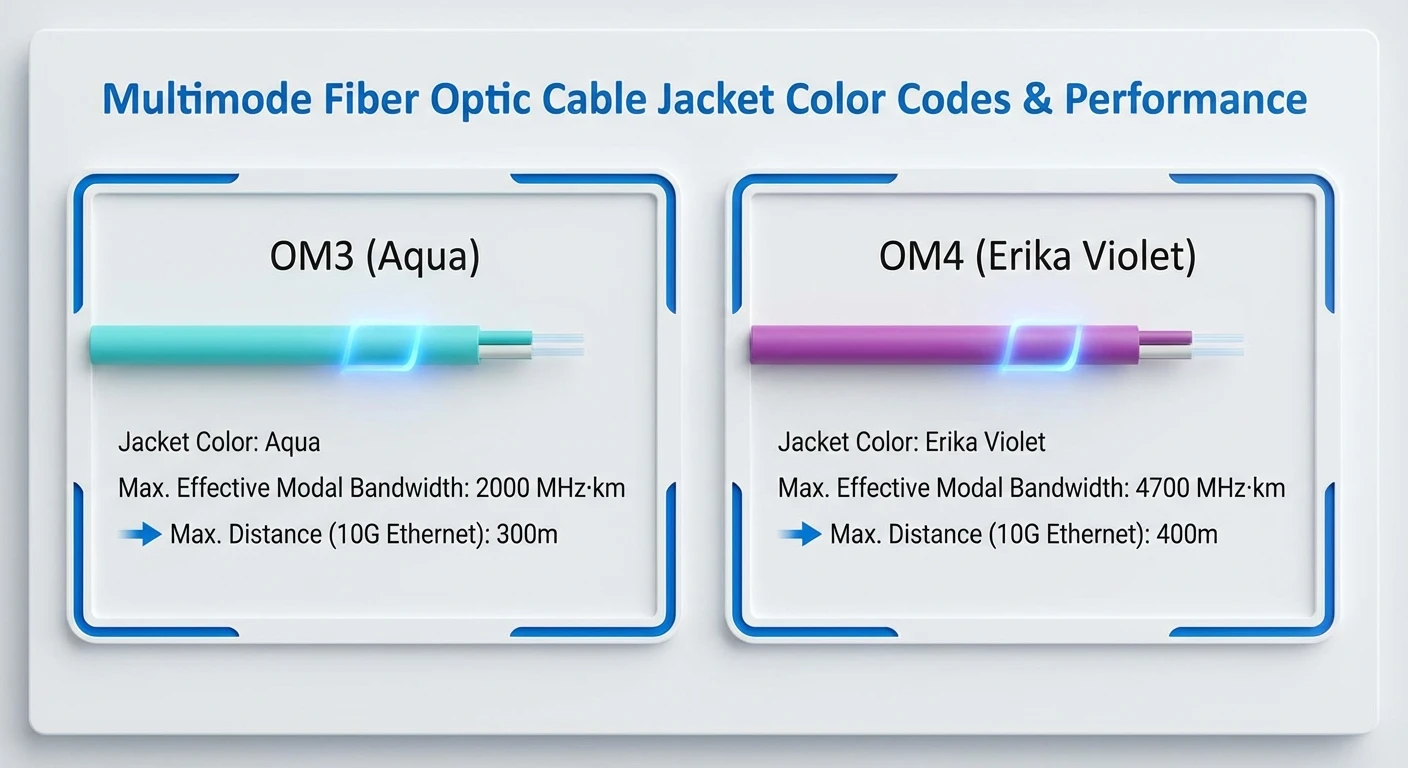

Version rapide : OM3 et OM4 utilisent tous deux traditionnellement des vestes aquatiques. Certains fabricants utilisent désormais "Erika Violet" (une teinte violet-magenta) spécifiquement pour l'OM4, mais l'adoption est incohérente-surtout en Amérique du Nord où de nombreux OM4 sont encore livrés en aqua.

Si vous devez identifier un câble sans étiquette : vérifiez les marquages ​​imprimés sur la gaine (les fabricants impriment le type de fibre à intervalles réguliers) ou extrayez la documentation. La couleur visuelle seule n'est pas fiable à moins que vous sachiez que l'installateur a suivi la convention violette.

Et OM5 ?

OM5 (fibre multimode à large bande) prend en charge le multiplexage par répartition en longueur d'onde courte sur 850 -953 nm. Il permet une bande passante globale plus élevée en exécutant plusieurs longueurs d'onde sur la même paire de fibres, ce qui est utile pour les applications 100G et 400G utilisant l'optique SWDM.

Pour la plupart des déploiements actuels, OM5 est excessif. Il est rétrocompatible avec OM3/OM4 au standard 850 nm, il fonctionne donc comme un choix de pérennité-si l'adoption du SWDM se développe. Mais aujourd’hui, la décision pratique reste OM3 contre OM4. Nous ne proposons pas OM5 à moins qu'un client ait des exigences SWDM spécifiques.

Réalité des coûts

L'OM4 impose un prix plus élevé que l'OM3, mais l'écart n'est pas dramatique pour les cordons de brassage et les assemblages courts -parfois juste une différence de quelques pour cent. La prime est plus visible sur les câbles principaux longs et les commandes en grande quantité-.

Là où le calcul des coûts devient intéressant : si la portée étendue de l'OM4 élimine le besoin d'un répartiteur intermédiaire ou permet de regrouper deux salles d'équipement en une seule, le prix du câble est rentabilisé plusieurs fois. À l’inverse, si toutes vos exécutions s’inscrivent confortablement dans les limites de l’OM3, payer un supplément pour les capacités inutilisées n’a aucun sens.

Nous recommandons généralement : les nouvelles constructions de centres de données se normalisent sur OM4 ; L'infrastructure OM3 existante reste OM3 à moins qu'un lien spécifique nécessite une portée plus longue ; Les projets à budget limité-avec des tirages inférieurs à 100 millions peuvent choisir en toute sécurité OM3.

Scénarios de projets réels sur lesquels nous avons travaillé

Quelques exemples tirés de conversations réelles avec des clients qui illustrent comment cela se déroule :

Scénario 1 : Mise à niveau du réseau d'entrepôt.Une entreprise de logistique avait besoin de connecter de nouveaux commutateurs 10GbE dans un centre de distribution de 180 000 pieds carrés. Course la plus longue : 140 mètres. Leur entrepreneur a cité OM4 "pour la pérennité-". Notre avis : OM3 gère confortablement le 10GbE à 300 mètres. À moins qu'ils ne prévoient 40G/100G dans les 5 prochaines années (ce n'était pas le cas), OM4 ajoute des coûts sans avantage. Ils ont opté pour OM3 et ont économisé 12 % sur le câblage.

Scénario 2 : Tissu feuille-épine dorsale du centre de données.Un fournisseur de colocation créant de nouveaux pods avec 100GBASE-SR4 entre les commutateurs spine et leaf. Course moyenne : 65 mètres, plus longue : 95 mètres. Ils ont initialement spécifié OM3 en supposant la limite de « 100 mètres » qu'ils avaient vue dans divers articles. Problème : 100GBASE-SR4 sur OM3 atteint un maximum de 70 mètres. Leurs courses de 95 mètres ne seraient pas certifiées. Passé en OM4 (limite de 100 mètres pour SR4), problème résolu.

Scénario 3 : Remplacement de la dorsale du campus.Une université remplaçant les infrastructures vieillissantes de l’OM1 entre les bâtiments. Certaines courses dépassaient les 400 mètres. Ils ont posé des questions sur OM4 pour maximiser la distance multimode. Notre conseil : à 400+ mètres, vous combattez la physique multimode. La fibre OS2 monomode-coût légèrement plus cher pour les émetteurs-récepteurs, mais leur offre une portée kilométrique-et un chemin de mise à niveau de 20-ans. Ils sont passés au mode unique-pour les liens inter-bâtiments, et ont conservé le mode multimode pour la distribution intra-bâtiment.

Ces exemples partagent un fil conducteur : la bonne réponse dépend des exigences réelles en matière de distance et de délais de mise à niveau réalistes, et non de scénarios théoriques de type « et si ».

Notes sur les connecteurs et les terminaisons

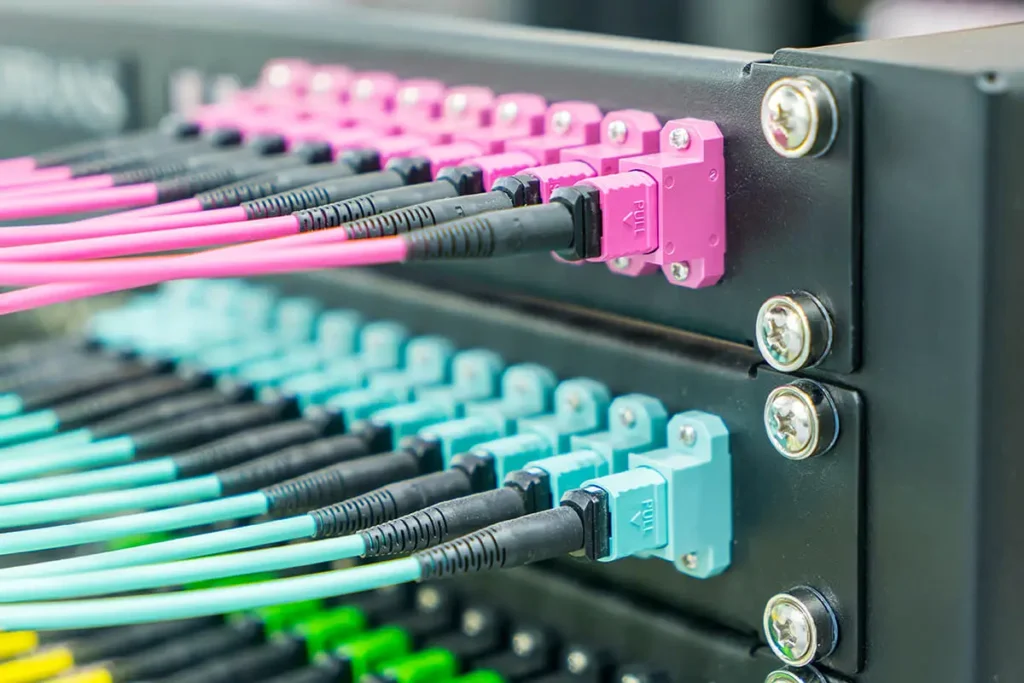

OM3 et OM4 utilisent un matériel de terminaison identique.Connecteurs LCdominer les installations modernes pour les connexions duplex ;Connecteurs MTP/MPOgérer les optiques parallèles pour 40G et 100G. Les assemblages terminés en usine-offrent des performances de perte plus constantes que les terminaisons sur site-si vous déployez des liaisons à haut débit-, pré-terminées-Câbles principaux et de dérivation OM4 MTPréduire les variables d'installation.

Remarque pratique : pour les optiques parallèles 40G/100G, vérifiez que le type de polarité MPO (méthode A, B ou C) correspond entre les câbles principaux et l'équipement. Les erreurs de polarité provoquent des défaillances de liaison qui n'ont rien à voir avec la qualité de la fibre.

Foire aux questions

Conclusion

OM3 reste un choix solide pour les déploiements 10GbE dans un rayon de 300 mètres-qui couvre la plupart des scénarios de réseau local d'entreprise. OM4 justifie sa prime lorsque vous déployez des liaisons 40G/100G, lorsque les exécutions dépassent les limites de distance d'OM3 ou lorsque vous souhaitez une marge pour de futures mises à niveau de vitesse sans recâblage.

Les plus grosses erreurs ne sont pas de choisir la mauvaise note. Ils imposent le multimode là où le mode unique-est plus logique, en mélangeant des types de fibres incompatibles ou en négligeant la polarité MPO dans les déploiements optiques parallèles. Faites-les bien et la décision OM3/OM4 devient simple.

Besoin d'aide pour définir les spécifications de la fibre pour un projet spécifique ? Notre équipe technique peut examiner vos exigences en matière de distance et recommander la bonne combinaison detypes de fibres multimodes, les configurations de connecteurs et les assemblages de lignes réseau/de correctifs.
