Comment choisir un panneau de brassage de fibre optique ou ODF ?

Le choix d'un panneau de brassage à fibre optique -, souvent appelé ODF ou répartiteur optique -, consiste rarement simplement à faire correspondre un nombre de fibres à une ligne sur un devis. Dans une véritable salle de télécommunications, un réseau d'accès FTTH, un réseau local d'entreprise ou un centre de données, le panneau doit également réparer le câble entrant, protéger les épissures, maintenir les adaptateurs, acheminer les cordons de brassage, porter des étiquettes claires et laisser de la place pour se développer. Si vous vous trompez sur ces détails, un panneau-bon marché vous coûtera du temps lors de l'installation, puis à chaque mise à niveau future.

Ce guide est rédigé dans la perspective de la sélection et de la fourniture de composants passifs en fibre optique pour les projets FTTH, télécoms et data center. Il passe en revue les décisions qui comptent réellement sur le site - capacité, montage, adaptateurs, épissure et gestion des câbles - et se termine par des matrices de sélection, une liste de contrôle d'appel d'offres et une liste de contrôle d'inspection que vous pourrez réutiliser lors de votre prochain achat.

Qu'est-ce qu'un panneau de brassage de fibre optique/ODF ?

Un panneau de brassage de fibre optique est une unité de gestion de fibre utilisée pour terminer, organiser, épisser, connecter et protéger les fibres optiques. Vous le retrouverez dans les salles télécoms, les datacenters, les réseaux d’accès FTTH, les réseaux d’entreprises et les armoires de communication.

Dans le langage courant--du projet, "panneau de brassage à fibre optique", "panneau de brassage à fibre optique", "ODF" et "répartiteur optique" sont souvent utilisés de manière interchangeable. La conception mécanique varie, mais le travail est le même : rendre les connexions fibre optique plus faciles à gérer, à tester, à entretenir et à développer. Si vous souhaitez une analyse plus complète des points de divergence entre les termes, cette comparaison d'unODF contre un panneau de brassagedans les systèmes à fibre optique est un bon point de départ.

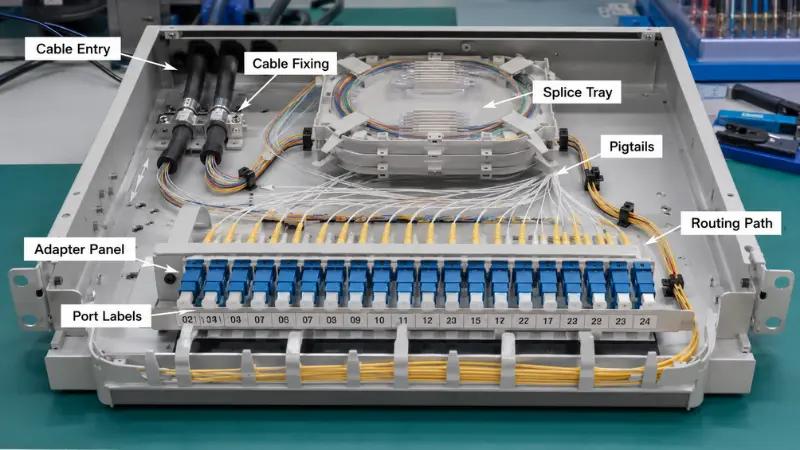

Un panneau de brassage fibre typique combine plusieurs éléments :

• -Panneaux d'adaptateur contenant les coupleurs SC, LC, FC ou MPO
• -Plateaux d'épissure qui protègent les épissures par fusion et stockent l'excès de fibre
• -Tresses de fibre fusionnées au câble entrant
• -Points de fixation des câbles et ports d'entrée pour soulager la traction
• -Chemins de routage internes qui maintiennent le rayon de courbure
• -Une zone de gestion des cordons de brassage à l'avant
• -Étiquettes ou identification des ports

•

Pourquoi choisir le bon panneau de brassage fibre est-il important ?

Le panneau de brassage ne représente généralement qu'une petite part du budget total du réseau, mais il a un effet considérable sur la qualité de l'installation et sur les années de maintenance qui en découlent. Un panneau adapté au site permet aux installateurs d'acheminer les fibres proprement, de protéger les points d'épissure, de contrôler les contraintes de flexion et de trouver rapidement n'importe quel port. Un mauvais choix crée un routage encombré, une maintenance difficile, une capacité bloquée et un champ de correctifs désordonné.

Avant de vous engager dans un modèle, celui-ci doit répondre à trois questions directes : peut-il supporter le nombre de fibres dont vous avez besoin maintenant, un technicien peut-il l'installer et l'entretenir sans se battre, et peut-il évoluer avec le réseau au lieu d'être arraché et remplacé ? Si la réponse est non, un prix de vignette inférieur compense rarement cela.

Facteurs clés à prendre en compte lors du choix d'un panneau de brassage à fibre optique

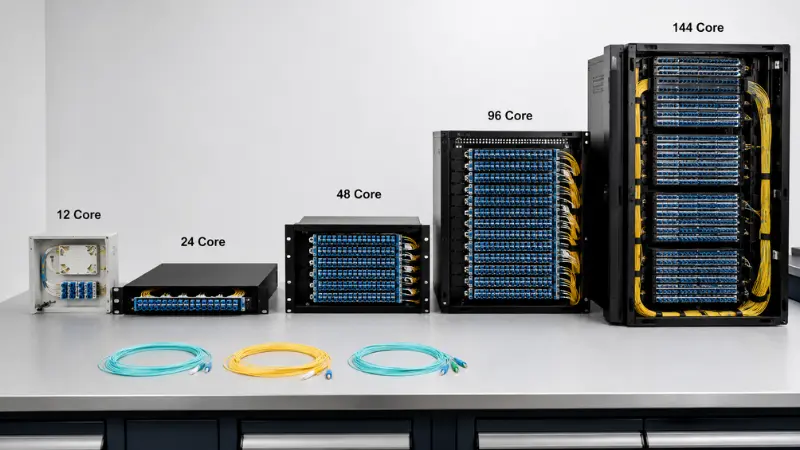

Nombre de fibres et capacité des ports

Le nombre de fibres est le premier chiffre que la plupart des acheteurs vérifient. Les configurations ODF courantes exécutent 12, 24, 48, 72, 96 et 144 cœurs. Un petit point de distribution FTTH peut convenir avec un boîtier de montage mural à 12 - ou 24 cœurs ; une salle de télécommunications ou un cœur d'entreprise atterrit souvent sur des panneaux rack à 24 ou 48 cœurs ; et les centres de données ou les points de base haute densité poussent vers 96 ou 144 cœurs.

L'erreur est de dimensionner exactement le panneau en fonction du nombre de fibres actuel. Une règle empirique pratique estfibres actuelles + capacité de réserve + espace rack: prenez les fibres que vous terminez maintenant, ajoutez de la marge pour les liaisons que vous pouvez raisonnablement prévoir, puis vérifiez ce que permet réellement la hauteur de votre rack. Si un projet allume 24 fibres mais que le site est susceptible de doubler, un panneau à 48 cœurs coûte généralement beaucoup moins cher que le travail nécessaire pour remplacer l'unité ultérieurement.

Comme point de départ :

• Petit point d'accès - 12 à 24 cœurs
• Salle de télécommunications standard - 24 à 48 cœurs
• Point de distribution plus grand - 72 à 96 cœurs
• Backbone ou centre de données haute densité- cœurs et plus

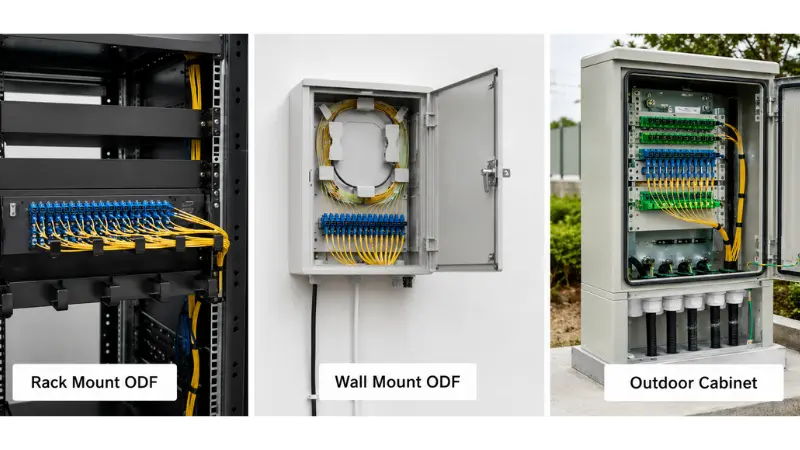

Montage en rack, montage mural ou installation extérieure

L'environnement d'installation, plus que toute autre chose, dicte la forme du panneau. Un panneau de brassage fibre monté en rack de 19 - pouces s'intègre parfaitement dans les racks standard aux côtés des commutateurs, des OLT et des équipements de transmission, c'est pourquoi il domine les salles de télécommunications et les centres de données. Un ODF à montage mural convient aux sites sans rack du tout - points d'accès FTTH, aux réseaux de petits bâtiments, aux points de distribution de couloir et aux succursales. Une armoire de distribution de fibre extérieure est destinée aux armoires de rue et aux positions semi-extérieures, où l'étanchéité, la résistance mécanique et l'entrée des câbles comptent bien plus que l'apparence compacte ou ordonnée du boîtier.

Identifiez l'emplacement avant de choisir : à l'intérieur d'un rack de 19-pouces, sur un mur, à l'intérieur d'une armoire de télécommunications, dans un point d'accès extérieur ou dans une rangée de-centre de données à haute densité. Si le panneau est installé à l'extérieur, considérez la protection contre l'infiltration comme une exigence stricte plutôt que comme une nécessité-à-rechercher un indice de protection IP déclaré, un boîtier résistant aux UV et des presse-étoupes correctement scellés, et confirmez-le contre le passagevotre câble intérieur et extérieur est installé.

1U, 2U ou supérieur : choix de la hauteur du rack

Pour les panneaux de rack, la hauteur dépend de votre propre choix et ne dépend pas uniquement du nombre de fibres. Un panneau de brassage à fibre optique 1U permet d'économiser le plus d'espace rack et constitue la valeur par défaut pour les rangées de centres de données, mais le même 1U qui contient confortablement 24 ports duplex LC peut sembler à l'étroit une fois que vous essayez d'ajouter des plateaux d'épissure et d'acheminer les cordons de brassage à l'avant. Passer à 2U vous permet d'économiser de l'espace de travail : des plateaux plus profonds, un enroulement plus facile de la fibre lâche et un champ de brassage avant qui ne vous combat pas pendant les mouvements, les ajouts et les modifications.

Un moyen simple de décider : choisissez 1U lorsque la densité est la priorité et que le panneau est principalement constitué de -correctifs pré-terminés ; choisissez 2U ou supérieur lorsque le même panneau doit également contenir des épissures sur site, des faisceaux de tresses plus grands ou une reconfiguration fréquente. Compter uniquement les ports et ignorer l'espace dont ces ports ont besoin derrière et devant les adaptateurs est l'une des erreurs de dimensionnement les plus courantes.

Type fixe vs type coulissant

Les panneaux de rack sont disponibles en versions fixes et coulissantes. Un panneau de montage en rack fixe est plus simple, plus rigide et généralement moins cher - un choix judicieux où les fibres sont fixées une seule fois et sont rarement touchées à nouveau. Un panneau coulissant tire vers l'avant sur des rails afin qu'un technicien puisse atteindre les plateaux d'épissure, les adaptateurs et le routage interne sans rien déballer.

Le compromis-est entre l'argent réel et le temps réel. Sur les sites où les ports sont souvent reconfigurés, un plateau coulissant vous permet de travailler sur les connexions sans retirer tout le panneau du rack, ce qui, sur un châssis chargé, peut transformer une demi-heure-de travail en quelques minutes. Pour un lien à faible contact-qui restera intact pendant des années, le panneau fixe est le meilleur rapport qualité-prix. Choisissez le slide lorsque la maintenance, les tests ou les mises à niveau sont fréquents ; choisissez fixes quand ils ne le sont pas.

Type d'adaptateur : SC, LC, FC ou MPO

L'adaptateur doit correspondre aux connecteurs déjà présents dans votre réseau. C'est donc une décision que vous confirmez en fonction du câble, des tresses et des ports de l'équipement plutôt que de deviner.

Les adaptateurs SC restent la bête de somme de l’accès FTTH, FTTx et télécom. Dans PON et FTTH, SC/APC est le choix habituel car la face d'extrémité inclinée de 8- degrés réfléchit la lumière parasite vers le revêtement au lieu du noyau, maintenant la perte de retour faible - exactement ce dont les séparateurs optiques passifs ont besoin. SC/UPC apparaît dans d'autres liens standard où cet angle n'est pas requis. Le vernis n'est pas interchangeable : l'APC s'accouple uniquement avec l'APC, et forcer une virole APC contre une virole UPC endommage les deux. Si la question polonaise est nouvelle pour vous, cette explication surles différences entre PC, UPC et APCle précise clairement. La perte de retour et la perte d'insertion elles-mêmes sont classées sousNormes d'interconnexion de fibre optique CEI, qui est la référence à laquelle la fiche technique de votre fournisseur doit remonter.

Les adaptateurs LC dominent les centres de données et les équipements-haute densité, car le connecteur LC représente environ la moitié de l'encombrement du SC. Cette différence de taille est tout l'intérêt : un panneau duplex LC peut accueillir beaucoup plus de ports dans le même 1U qu'un panneau SC, ce qui est important lorsque chaque unité de rack est contestée. La plupart des ports de commutateur et d'émetteur-récepteur - SFP, SFP+, QSFP - se terminent par LC, de sorte que le panneau suit généralement l'équipement.

Les adaptateurs FC, avec leur couplage fileté, apparaissent encore dans certaines positions de télécommunications, de test et de mesure ou anciennes où une connexion à vis-résiste aux vibrations. Les panneaux d'adaptateurs MPO/MTP sont encore une fois une catégorie différente : ils transportent 8, 12 ou 24 fibres dans une seule virole et existent pour rendre les câbles haute-densité et pré-pratiques, alimentant les systèmes de lignes principales-et-de cassettes dans le centre de données. Si vous évaluez les options de densité pour une construction dense, ce guide pratique surcomparaison de LC avec MTP/MPOvaut la peine d'être lu en premier.

Avant de commander, réglez quelques points : le type de connecteur (SC, LC, FC, ST, MPO/MTP) ; polonais (UPC ou APC); adaptateur simplex, duplex ou quadruple ;monomode-ou multimode(ceux-ci ne sont pas mixables sur un lien) ; et si le panneau est livré chargé d'adaptateurs et de tresses ou nu. Un raccourci de décision rapide :

• ChoisirSC/APCpour PON, FTTH et la plupart des distributions d'accès.
• ChoisirLC, généralement en duplex, lorsque la densité des ports ou la terminaison côté commutateur- détermine la conception.
• ChoisirFCuniquement lorsqu'une interface filetée et résistante aux vibrations-est spécifiée.
• ChoisirMPO/MTPpour les lignes principales et le câblage haute densité pré-haute-.

Panneau de brassage chargé ou déchargé

Une question qui surprend les acheteurs est de savoir si le panneau arrivechargéoudéchargé. Un panneau de brassage fibre chargé est livré avec les adaptateurs installés et, souvent, des tresses préinstallées-, de sorte que l'équipe sur le terrain n'a plus qu'à épisser et à réparer. Un panneau de brassage fibre non chargé est un châssis vide : vous ajoutez vous-même les plaques d'adaptation et les tresses, ce qui donne la possibilité de mélanger les types de connecteurs ou de modifier la configuration, mais ajoute du temps d'assemblage sur site.

Choisissez un panneau chargé lorsque le type de connecteur est fixe, que les volumes sont reproductibles et que vous souhaitez minimiser la main d'œuvre sur le terrain. Choisissez déchargé lorsque le projet a encore des variables ouvertes - différents types de polissage sur les sites, une transition entre les normes de connecteur ou le désir de stocker un châssis et de le remplir selon les besoins. Si vous êtes encore en train de décider comment ces fibres seront terminées en premier lieu, cette comparaison deconnecteurs rapides contre l'épissage par fusionest un compagnon utile. Quoi qu'il en soit, indiquez explicitement l'état du fournisseur chargé ou déchargé sur le devis, car le "panneau de brassage" à lui seul ne vous indique pas ce qu'il y a dans la boîte.

Exigence d'épissage et conception du plateau d'épissure

Certains panneaux ne connectent que des-câbles pré-terminés ; d'autres doivent épisser la fibre entrante. Si le câble optique doit être fusionné aux tresses sur site, le panneau a besoin de suffisamment de plateaux d'épissure, de manchons d'épissure et de stockage pour enrouler la fibre sans courbures serrées. Un câble extérieur à tube libre, par exemple, amène de longs tubes tampons qui ont besoin d'un endroit où s'asseoir, de sorte qu'un plateau qui convient pour un câble intérieur bien rangé peut être submergé sur le terrain.

La capacité du plateau est un détail que les gens ignorent. Un seul plateau contient généralement un nombre fixe d'épissures et de manchons de protection ; dépassez-le et les techniciens commencent à empiler les fibres, ce qui rend la maintenance ultérieure misérable et met en danger les épissures mêmes que vous essayez de protéger. Confirmez combien de fibres seront épissées, qu'il y a suffisamment de plateaux pour elles avec un peu de rechange, que ce soitnattessont inclus ou commandés séparément et que le plateau reste accessible une fois le panneau rempli. Si vous souhaitez connaître l'arrière-plan de la jointure elle-même, cet aperçu expliquele but de l'épissage par fusion.

Pour les câbles pré-terminés, les plateaux d'épissure peuvent s'avérer inutiles et l'accent est mis sur les plaques d'adaptation, la fixation des câbles et le routage des cordons de brassage avant-.

Entrée de câble, acheminement et rayon de courbure

Un nombre suffisant de ports ne signifie pas une bonne gestion de la fibre. Le panneau doit également permettre aux câbles et aux cordons de brassage d'entrer, de passer et de sortir sans combat. Vérifiez d'abord le sens d'entrée par rapport au site - certains panneaux prennent le câble par l'arrière, d'autres par le côté ou par le haut, et les armoires extérieures ont besoin de presse-étoupes scellés. Les panneaux de rack doivent vous offrir un point de fixation et un serre-câble afin que le poids du câble entrant ne tire jamais sur les épissures.

À l'intérieur, les fibres ont besoin d'un chemin dégagé et les cordons de brassage ne doivent pas bloquer l'accès aux adaptateurs ou aux plateaux. Le routage doit également respecter le rayon de courbure : une flexion de la fibre plus serrée que son minimum nominal entraîne une perte d'insertion et, avec le temps, peut fissurer le verre. Plutôt que de vous fier à un chiffre que vous avez lu quelque part, suivez le rayon de courbure minimum indiqué par le fabricant du câble et du connecteur -courbure-fibres insensibles définies dans leUIT-T G.657La recommandation tolère un routage plus serré, mais la fiche technique, et non les conjectures, fait autorité. Un panneau qui gère bien cela vous offre des points de fixation, un acheminement interne fluide, un stockage lâche, une séparation nette entre le câble entrant etcordons de brassage, et de la place pour mettre la main à la pâte pour la maintenance.

Étiquetage et expansion future

L'étiquetage est ignoré lors de l'achat et devient alors critique la première fois que quelqu'un doit tracer un circuit sous pression. L'identification claire des ports permet à un technicien de tester une liaison, d'isoler un défaut et d'éviter de tirer sur le mauvais cordon de brassage -. Sur un grand châssis, un mauvais étiquetage ajoute discrètement du temps à chaque appel de maintenance et crée un risque réel de déconnexion d'un service en direct.

L’expansion est l’autre moitié. Si chaque port est utilisé dès le premier jour, la prochaine demande de service signifie un autre panneau, plus d'espace rack et plus de câblage. Laisser des emplacements d'adaptateur de rechange ou choisir un panneau avec des plaques d'adaptation modulaires facilite grandement l'ajout de capacité ou le changement de type de connecteur lors d'une mise à niveau au lieu de tout recommencer.

Comparaison des types de panneaux de brassage de fibres optiques

Guide de sélection rapide : quel ODF choisir ?

Les facteurs ci-dessus interagissent, voici donc une vue condensée qui mappe les scénarios de projet courants à une valeur par défaut raisonnable. Considérez-le comme un point de départ et adaptez-le à votre propre espace rack et à vos interfaces d'équipement.

Exemples de sélection pratiques

Exemple 1 : Petit point de distribution FTTH

Imaginez un point de distribution en bordure de rue ou au sous-sol alimentant un groupe d'abonnés à partir d'un PON. Les câbles de dérivation et de distribution arrivent, les fibres sont épissées aux tresses et les lignes d'abonné sont raccordées. Ici, un ODF mural de 12 ou 24 cœurs est généralement suffisant, équipé d'adaptateurs SC/APC pour maintenir une faible perte de réflexion pour l'alimentation du répartiteur. Les contraintes qui pèsent sont physiques : un espace mural limité, un câble de dérivation qui nécessite un soulagement de traction approprié et un étiquetage suffisamment clair pour que le prochain technicien puisse trouver le bon abonné sans tracer chaque fibre. Confirmez que la boîte dispose d'un plateau d'épissure dimensionné pour le nombre et que leRépartiteur CPLson alimentation est prise en compte dans le bilan fibreux. Pour la liste de pièces plus large sur une version PON, ceciGuide d'achat de composants passifs FTTHest une référence utile.

Exemple 2 : Installation en rack 1U dans un centre de données

Dans une rangée de centres de données, l'espace rack est rare et la densité des ports est importante. Le panneau est presque toujours de 19 pouces, 1U si possible, équipé deAdaptateurs LC duplexou MPO/MTP pour le câblage de liaison-et-de cassette. La plupart des liens sont pré-terminés, donc l'épissage est rare et l'accent est mis sur un champ de brassage avant propre, un étiquetage précis et une disposition modulaire qui vous permet d'ajouter des cassettes ultérieurement. Un panneau 1U coulissant gagne sa place ici : lorsqu'un technicien doit re-réparer une ligne active, tirer le panneau vers l'avant vaut mieux travailler à l'aveugle derrière les adaptateurs. Ne dimensionnez pas uniquement en fonction du nombre de ports - vérifiez qu'il y a suffisamment d'espace pour habiller les cordons de brassage devant un panneau entièrement chargé.

Exemple 3 : salle de télécommunications avec exigence d'épissage

Lorsqu'un câble optique extérieur atterrit dans une salle de télécommunications et doit être épissé à des tresses, un ODF monté en rack avec des plateaux d'épissure appropriés est le bon outil. Le câble a besoin d'une fixation et d'un soulagement de traction à l'entrée, d'une mise à la terre pour tout élément de renfort métallique si la conception du câble l'exige, d'une protection contre les épissures et d'un stockage suffisant pour enrouler le mou sans courbures serrées. La capacité ici est généralement de 24, 48 cœurs ou plus, avec des adaptateurs SC ou LC choisis pour correspondre à l'interface de transmission ou OLT, et une entrée arrière ou latérale pour s'adapter à la disposition du rack. Si le nombre ou la fréquence de maintenance est élevé, le passage de 1U à 2U est rentable en salle de travail. Un panneau chargé - adaptateurs et pigtails préinstallés-, dans unBoîte 24 cœurs avec plateau d'épissurele style build - raccourcit le travail sur le terrain ; un châssis déchargé échange cela contre de la flexibilité.

Erreurs courantes à éviter

Choisir uniquement en fonction du nombre de fibres

Un panneau à 48 cœurs n’est pas automatiquement meilleur qu’un panneau à 24 cœurs. Si le routage interne est restreint ou si les plateaux sont difficiles à atteindre, le plus grand nombre vous permet simplement d'acheter une installation plus difficile. Capacité de pesée ainsi que hauteur du rack, type d'adaptateur, espace du plateau et acheminement.

Ignorer l'accès à la maintenance

Certains panneaux semblent compacts et s’avèrent difficiles à entretenir une fois mis en rack. Si le dégagement avant est restreint, un panneau fixe rend tout changement futur plus difficile ; là où les liens sont souvent reconfigurés, le type coulissant permet généralement d'économiser plus qu'il n'en coûte.

Mélanger les types de connecteurs sans plan

SC, LC, FC et MPO ne sont pas interchangeables, pas plus que les vernis APC et UPC. Confirmez le connecteur et le polissage utilisé par le câble, la queue de cochon, l'émetteur-récepteur, l'OLT, le commutateur ou l'équipement de transmission avant de commander, sinon vous posséderez un panneau qui ne peut pas s'accoupler au réseau.

Oublier l’expansion future

Un panneau entièrement occupé dès le premier jour est un problème différé, mais non évité. Réservez des ports de rechange ou choisissez une conception modulaire lorsque le réseau est susceptible de se développer.

Surplombant le sens d’entrée des câbles

Si l'entrée ne correspond pas au site - arrière, côté, haut ou bas -, l'installation devient compliquée et le serre-câble finit rarement là où vous en avez besoin. Confirmez la direction par rapport à la disposition du rack ou du mur à l'avant.

Que dire à votre fournisseur avant de demander un devis

Un devis précis dépend de quelques détails. Envoyez-les et un fournisseur pourra recommander le bon panneau au lieu de choisir par défaut le modèle standard le moins cher :

• Application - FTTH, centre de données, salle de télécommunications, réseau local d'entreprise ou armoire extérieure
• Type d'installation - montage en rack, montage mural ou extérieur
• Taille du rack - 19- pouces et 1U, 2U ou hauteur personnalisée
• Nombre de fibres - 12, 24, 48, 72, 96, 144 ou autre
• Type d'adaptateur - SC, LC, FC, ST, MPO/MTP
• Polonais - UPC ou APC
• Type de fibre - monomode-mode ou multimode
• Épissage - avec ou sans plateaux d'épissure
• Panneau chargé ou déchargé
• Sens d'entrée du câble
• Exigences relatives aux tresses et aux cordons de brassage
• Besoins en matière d'étiquetage et d'emballage
• Expansion future attendue

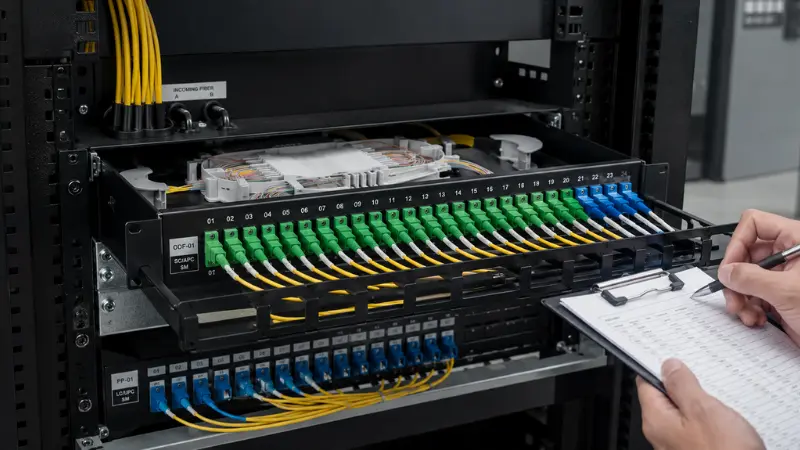

Liste de contrôle d'inspection : vérification du panneau à l'arrivée

Une fois les panneaux arrivés, un contrôle rapide vous évite des tracas sur place. Au-delà du décompte évident, confirmez les détails que les fournisseurs coupent occasionnellement pour atteindre un prix :

• Le nombre et le type d'adaptateur correspondent à la commande, et la finition (APC ou UPC) est correcte.
• Si elles sont chargées, les tresses sont du bon connecteur, de la bonne longueur et du bon type de fibre, et sont correctement installées.
• Les plateaux d'épissure sont présents en nombre convenu, avec manchons et capacité de mou
• Le matériau du boîtier et la finition correspondent aux spécifications - des unités extérieures, vérifiez l'étanchéité et l'indice IP.
• Les presse-étoupes, le kit de montage, les étiquettes et le pack d'accessoires sont tous dans la boîte
• Les données de test de perte d'insertion et de perte de retour sont fournies là où elles ont été promises

Si la version inclut des équipements de terminaison dans le même rack, cette procédure pas à pas surinstallation d'un panneau de brassage et d'un commutateurcouvre la séquence sur-site.

Foire aux questions

Conclusion

Le bon panneau de brassage à fibre optique correspond à bien plus qu'un simple nombre de fibres. Il s'adapte à l'environnement d'installation, au connecteur et au polissage que votre réseau utilise déjà, à la méthode d'épissage, à l'entrée du câble, à l'espace de routage, à la façon dont il sera entretenu et à l'espace qu'il laisse pour se développer. Un petit site FTTH est bien desservi par un ODF mural compact ; un centre de données s'oriente vers un panneau de rack LC ou MPO haute-densité ; une salle de télécommunications recevant des câbles extérieurs souhaite généralement un rack ODF avec des plateaux et une gestion des câbles appropriés.

Définissez l'environnement et les paramètres clés avant de commander, partagez-les avec votre fournisseur et vérifiez le panneau à l'arrivée. Cette discipline permet de produire un panneau plus facile à installer, plus facile à entretenir et fiable pendant toute la durée de vie du réseau.
