Lorsque vous planifiez un réseau de fibre optique, une question se pose rapidement : dans unpanneau de brassage de fibre contre ODFdécision, laquelle appartient à votre rack ou à votre salle de télécommunications ? La réponse courte - recherchez unpanneau de brassage de fibrelorsque vous avez principalement besoin de terminer et de{0}}interconnecter un nombre faible-à-moyen de fibres à proximité d'un équipement actif, et choisissez unODF (répartiteur optique)lorsqu'un nombre plus élevé de câbles de base ou d'alimentation-exige une épissure par fusion, un stockage de mou, une fixation de câbles et une gestion de distribution à long terme-.
Cette distinction nette cache quelque chose que tout technicien de terrain apprend rapidement : les deux familles de produits se chevauchent. Certains panneaux de brassage-montés en rack sont livrés avec des plateaux d'épissure, et certains ODF compacts ne font guère plus que des correctifs. La vraie question n’est donc pas « quel nom », mais « quel objectif de conception correspond à la position du réseau, au nombre de fibres et à la manière dont les câbles entrent et sortent de l’unité ». Ce guide couvre les différences, la zone grise entre elles, une matrice de sélection, les choix de connecteurs et les configurations réelles du projet afin que vous puissiez spécifier la bonne unité du premier coup. Si vous voulez d'abord la version courte, voiciun regard ciblé sur les principales différences entre un ODF et un panneau de brassage.

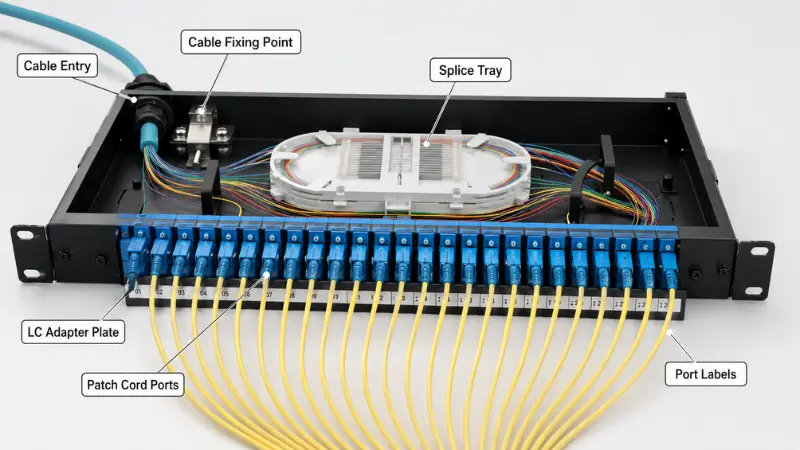

Qu'est-ce qu'un panneau de brassage fibre ?
Un panneau de brassage de fibre termine les fibres entrantes sur un ensemble fixe d'adaptateurs et offre aux techniciens une interface frontale propre pour les cordons de brassage. C'est le point où un câble structuré rencontre les cavaliers qui relient les commutateurs, les routeurs, les convertisseurs de média et les émetteurs-récepteurs optiques. La plupart des panneaux se montent dans un rack standard de 19 - pouces en hauteurs 1U, 2U ou 4U, bien que les boîtiers à montage mural soient courants pour les armoires plus petites.
À l'intérieur d'un panneau typique, vous trouverez une plaque d'adaptation (LC, SC, FC, ST ou MPO/MTP), une entrée de câble et un point de fixation, une gestion des cavaliers avant et arrière, une bande d'étiquetage et - sur de nombreux modèles - un petit plateau d'épissure pour joindre les tresses au câble entrant. Au quotidien, le travail d'un panneau de brassage consiste à déplacer, ajouter et modifier : re-corriger les liaisons sans perturber le câble permanent. C’est également pourquoi l’accès frontal et la numérotation claire des ports sont plus importants ici que le stockage en profondeur.
Types de panneaux de brassage courants
- Panneaux fixes- adaptateurs sur une plaque statique ; coût le plus bas, parfait pour les liens stables.
- Panneaux coulissants (tiroirs)- le plateau se tire vers l'avant pour faciliter-la terminaison et l'inspection.
- Panneaux LC haute-densité- regroupe le plus grand nombre de ports duplex dans 1U, car la ferrule de 1,25 mm du LC est la moitié de la taille d'un SC.
- Panneaux de cassettes MPO/MTP- répartissez-des liaisons pré-terminées à 12 ou 24 fibres pour les liaisons 40G/100G/400G.
- Panneaux pré-chargés et épissés-- connecteurs d'usine pour un déploiement rapide, ou-pigtails installés en usine prêts à être épissés sur site.
Les panneaux de brassage se trouvent à proximité des équipements actifs : dans les racks des centres de données, les salles réseau d'entreprise, les armoires de serveurs et les points de distribution au sol. Lorsqu'il s'agit d'effectuer des correctifs au niveau du rack-, un panneau 1U ou 2U suffit généralement. Le côté pratique demonter un panneau et le câbler dans un interrupteurest simple et choisir le bonAdaptateurs LCcar la densité portuaire est souvent la seule véritable décision.

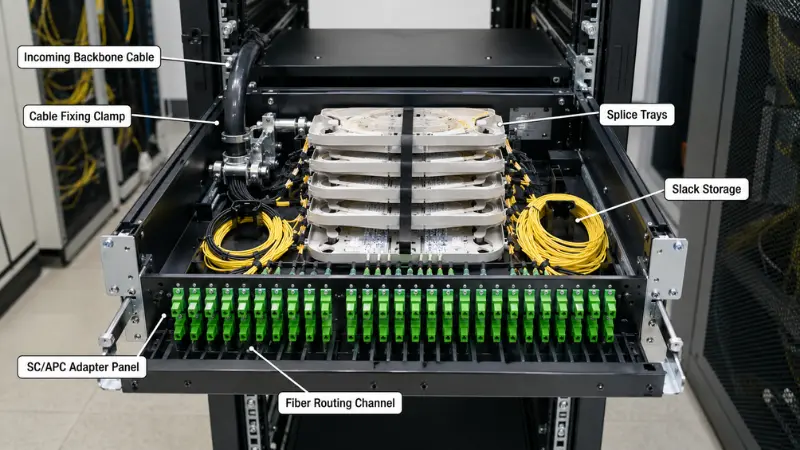

Qu'est-ce qu'un ODF (répartiteur optique) ?
Un ODF est un point de gestion de fibre structuré conçu pour acheminer les câbles, les protéger, les joindre et les distribuer - et pas seulement pour appliquer des correctifs. Par rapport à un panneau simple, il est conçu autour d'un nombre de fibres plus élevé et de la durée de vie complète d'un câble d'installation ou de réseau principal extérieur : fixation et mise à la terre des câbles, épissure par fusion en queue de cochon, stockage des mous, routage organisé, étiquetage et accès pour la maintenance dans un seul cadre.
Un ODF typique comprend des panneaux d'adaptateur, plusieurs plateaux d'épissure, des canaux de routage dédiés et un stockage de mou, des serre-câbles-de fixation et des points de mise à la terre pour l'élément de renforcement du câble, un capot de protection ou un cadre fermé, ainsi qu'un schéma de numérotation clair. La raison pour laquelle cela est important est physique : un câble d'alimentation à tube lâche-de 96F ou 144F arrive avec un élément de résistance en acier ou en aramide qui doit être ancré afin qu'aucune force de traction n'atteigne les fibres, puis chaque fibre est épissée par fusion-à une queue de cochon et enroulée avec son rayon de courbure protégé. Un petit panneau de brassage n'a tout simplement aucun endroit où faire cela en toute sécurité.
Types ODF courants
- ODF-monté en rack- convient à un rack de 19 pouces ; le cheval de bataille pour les salles de télécommunications et les armoires OLT.
- ODF mural-- pour les points de distribution plus petits avec une surface au sol limitée.
- ODF sur pied-- châssis haute-capacité pour les centraux et les grands sites POP.
- Armoire modulaire ODF / ODF- modules d'épissure, de séparation et de distribution combinés à mesure que le réseau se développe.
Vous verrez des ODF dans les bureaux centraux de télécommunications, les salles d'accès FTTH, les salles d'équipement des FAI, les sites POP, les réseaux de distribution métropolitains et fédérateurs, ainsi que les salles de distribution principales des bâtiments. Le signal le plus clair dont vous avez besoin est un câble entrant-à nombre élevé qui doit êtreépissé par fusionaux nattes terminées par, disons,Adaptateurs SC, avec du jeu et une protection pour des années de service. Pour un contexte neutre sur les compromis-, l'aperçu de la FOA surà l'extérieur-épissage et terminaison de l'usineest une référence solide. Et comme les ODF sont disponibles dans plusieurs styles de montage -, ce qui fait trébucher de nombreux-premiers acheteurs -, cela vaut la peine d'être lu.les principaux types de répartiteurs optiquesavant de dimensionner un cadre.

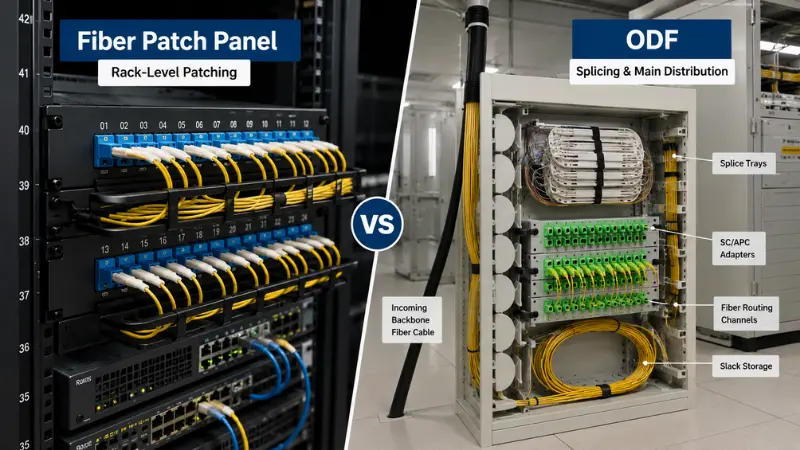

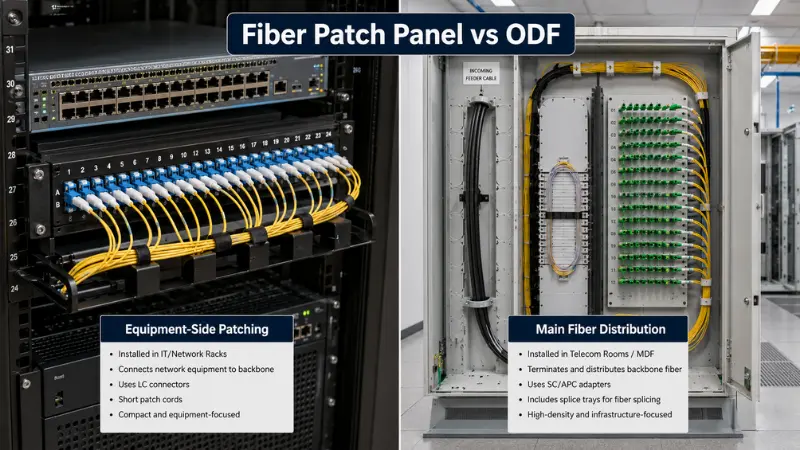

Panneau de brassage fibre vs ODF : les vraies différences
Les deux gèrent la fibre, mais leurs priorités de conception vont dans des directions différentes. Le tableau ci-dessous va un peu plus loin que les simples-lignes habituelles.
| Point de comparaison | Panneau de brassage fibre | FDAL |
|---|---|---|
| Objectif principal de la conception | Résiliation et connexion croisée-(correctifs) | Terminaison, épissage, protection, routage, distribution |
| Position typique du réseau | Côté équipement-, à l'intérieur des racks et des armoires | Distribution principale : local télécom, local FTTH, central, POP |
| Nombre de fibres typique | 12F–48F | 48F-144F et plus |
| Capacité d'épissure | Espace de plateau limité en option | Plusieurs plateaux ; un élément essentiel de la conception |
| Structure physique | Compact 1U–4U ou boîtier mural | Cadre plus grand, souvent fermé et protégé |
| Entrée et fixation des câbles | Décharge de traction de base | Fixation lourde, mise à la terre pour éléments de renforcement |
| Slack et routage | Minimal | Canaux de stockage et de routage Slack dédiés |
| Accès avant/arrière | Patches à accès frontal- | Accès avant et arrière pour l'épissure et le patch |
| Installation | Rack ou mur | Rack, mur, sol ou armoire |
| Méthode d'expansion | Limité par les ports et l'espace U- | Ajoutez des modules et des plateaux ; construit pour la croissance |
| Entretien | Changements de correctifs rapides | Gestion structurée des épissures et des correctifs à long terme- |
| Coût relatif | Inférieur par port | Plus élevé, mais moins d'unités pour des comptes élevés |
Là où la ligne se brouille : chevauchement fonctionnel ?
Traiter "Panneau de brassage=patch uniquement" et "ODF=épissage uniquement" finira par vous induire en erreur. De nombreux panneaux de brassage-montés en rack incluent un plateau d'épissure, et un petit ODF peut être utilisé principalement pour le raccordement. La description honnête met l'accent : un panneau de brassage est optimisé pour la gestion des cavaliers côté équipement-dans un espace compact, tandis qu'un ODF est optimisé pour l'entrée de câble, la protection des épissures, le stockage des relâches et la distribution structurée qui doit durer. Lorsque vous comparez les fiches techniques, lisez la structure interne - nombre de plateaux, capacité libre, câble -matériel de fixation - et pas seulement le nombre d'adaptateurs. Deux unités peuvent toutes deux indiquer « 48 ports » et être construites pour des tâches complètement différentes.
ODF vs panneau de brassage fibre vs boîte de distribution fibre
Un troisième produit brouille la comparaison : le boîtier de distribution fibre, ou boîte à bornes. À peu près:
- Panneau de brassage fibre-terminaison au niveau du rack-et correctifs à proximité de l'équipement.
- FDALTerminaison, épissage, protection et routage au niveau de la -distribution principale--pour un nombre de fibres moyen-à-élevé.
- Distribution fibre / boîte à bornes-un boîtier plus petit, souvent mural- ou monté sur un poteau-plus proche des utilisateurs finaux, souvent conçu pour l'extérieur-, qui peut également abriter un répartiteur.
Dans un réseau, vous pouvez voir les trois : un ODF dans la pièce principale, des panneaux de brassage dans les racks d'équipement etboîtes à bornes et de distributionaux entrées du bâtiment ou à chaque étage. Si les frontières semblent encore floues, cette répartition desen quoi les produits de distribution de fibre diffèrentvaut la peine d'être lu.
Comment choisir : un processus-étape par-étape ?
-
Identifier la position du réseau
- Côté équipement-(à côté des commutateurs et des OLT) se trouve le panneau de brassage ; un point de distribution principal qui reçoit les câbles extérieurs s'appuie sur ODF.
-
Confirmer le nombre de fibres actuel et futur
- 12F–24F convient aux petites armoires et à la distribution au sol, 48F est courant pour les dorsales d'entreprise et les petites salles, et 96F–144F+ pointe vers les salles FTTH OLT, les sites POP et les bureaux centraux.
-
Décidez si un épissage par fusion est nécessaire
- Si un câble d'alimentation à tube lâche-doit être ouvert, fixé et épissé à des tresses, vous avez besoin d'une véritable capacité de plateau d'épissure-et d'un stockage lâche - qui est le territoire ODF.
-
Confirmer le connecteur et le type de polissage
- Il doit correspondre à l'installation existante ; LC/UPC pour les racks-haute densité, SC/APC pour la plupart des travaux PON et d'accès.
-
Vérifiez l'espace d'installation
- Rack 1U-2U ou boîtier mural pour les pièces restreintes ; ODF en rack, mural ou au sol où la capacité dépasse l'espace.
-
Prévoir l'entrée et la fixation des câbles
- L'entrée arrière, latérale, supérieure ou inférieure doit correspondre au site, avec des pinces, un serre-câble et une mise à la terre pour les câbles blindés ou OSP.
-
Capacité d’expansion de réserve
- Les emplacements d'adaptateur et l'espace de plateau de rechange sont désormais beaucoup moins chers que de remplacer l'unité entière plus tard.
Panneau de brassage fibre vs matrice de sélection ODF
| État du projet | Meilleur choix | Pourquoi |
|---|---|---|
| Patching en rack 1U à côté d'un commutateur | Panneau de brassage fibre | Gestion compacte des cavaliers-à accès frontal |
| Dérivation 48F avec seulement quelques épissures | Un panneau de brassage chargé par Splice-suffit souvent | L'épissure limitée s'adapte à un panneau équipé d'un plateau- |
| Câble d'alimentation 96F–144F avec épissure complète | FDAL | Capacité du plateau, stockage du jeu, fixation des câbles et mise à la terre |
| Salle télécom FTTH / OLT | FDAL | Gestion de l'alimentation et de la distribution, densité SC/APC |
| Petit bureau ou liaison à un seul étage | Panneau de brassage fibre | Faible complexité, faible nombre de fibres |
| Backbone et racks d'équipement | Les deux | ODF pour la distribution principale, côté équipement des panneaux- |
| Jonc MPO/MTP pré-terminé | Panneau de brassage de cassettes MPO/MTP | Pas d'épissage sur le terrain ; évasion rapide et à haute-densité |
Connecteur et polissage : LC, SC, MPO et UPC vs APC
Le choix de l'adaptateur et du polissage compte souvent plus que la question du panneau-vs-ODF lui-même, car ils doivent correspondre à l'usine existante. LC domine les racks et les centres de données haute-densité - sa ferrule de 1,25 mm permet à un panneau 1U de transporter 96 fibres ou plus, c'est pourquoi il s'agit du connecteur duplex par défaut dansCâblage structuré ANSI/TIA-568. SC est la base de l'accès FTTH et télécom : la virole de 2,5 mm et le loquet push-pull sont robustes et faciles à manipuler sur le terrain, et SC/APC est courant partout où la réflexion arrière doit rester très faible. FC apparaît toujours sur les équipements de test et certaines configurations anciennes ou à vibrations élevées-, tandis que MPO/MTP transporte les liaisons préterminées-derrière les liaisons 40G/100G/400G. Les compromis pratiques en matière de densité-sont présentés dans cette comparaison deLC et MTP/MPO dans le câblage haute-densité.
Le polonais est la partie que les gens se trompent. Les ferrules PC et UPC établissent un contact physique pour une faible perte ; une virole APC ajoute un angle de 8 degrés afin que la lumière réfléchie soit dirigée vers le revêtement au lieu de revenir directement vers la source, car leRéférence du connecteur FOAexplique. Cela fait d'APC le choix pour les liaisons PON, RF/CATV et les liaisons monomodes-à débit binaire élevé--, mais cela signifie également que vous ne devez jamais connecter un connecteur APC à un connecteur UPC : les faces d'extrémité inclinées et plates ne s'adapteront pas, perdront des pointes et vous pourriez endommager les ferrules. Prévoyez un polissage par chemin. Pour plus de détails, consultez ce guide pourTypes de vernis PC, UPC et APCet le dédiéConnecteurs SC/APCaperçu.
Exemples de configuration de projets réels
Rack d'entreprise à 24 ports
Une salle réseau au sol n’a besoin que de connecter une poignée de commutateurs à la fibre montante. Un panneau de brassage LC/UPC 1U à 24-ports - soit pré-terminé soit avec des tresses épissées sur un petit plateau - offre un raccordement propre à accès frontal avec de l'espace disponible. Un ODF ici serait une perte d'espace et de coût.
Salle télécom 144F FTTH
Le câble d'alimentation entrant est ancré et mis à la terre au niveau du châssis, chaque fibre est épissée par fusion-à une queue de cochon SC/APC, le mou est enroulé avec son rayon de courbure protégé et les cordons de brassage sont acheminés vers l'OLT. Avec des plateaux d'épissure, un routage et 144 terminaisons à gérer pendant des années, un ODF-monté en rack est beaucoup plus facile à vivre que l'empilage de plusieurs petits panneaux. ProcheRépartiteurs CPLalimenter le réseau de distribution ; si vous recherchez le côté passif, ceciComposants passifs FTTHLe guide est une liste de contrôle utile.
Câblage principal du centre de données
Les liaisons 40G/100G fonctionnent sur des liaisons MPO/MTP pré-terminées divisées par des panneaux de brassage à cassette. La priorité est la densité des ports, la polarité et le routage propre dans le cadre d'un câblage structuré basé sur des normes - - sans épissage -, donc un panneau bat ici un ODF.
Structure du bâtiment (conception en couches)
La salle d'équipement principale utilise un ODF pour terminer et distribuer les fibres montantes entre les étages ; chaque étage utilise un panneau de brassage pour les connexions de commutateurs locaux. Le backbone reste stable tandis que les correctifs restent flexibles - et c'est généralement la réponse la plus maintenable pour un bâtiment à plusieurs-étages.
Liste de contrôle avant-achat : ports, adaptateurs, plateaux d'épissure et taille du rack
| Paramètre | Pourquoi c'est important | Focus sur le panneau de brassage | Focus FDAL |
|---|---|---|---|
| Nombre de fibres/ports | Définit la capacité et la marge | 12-48F aujourd'hui, plus de rechange | 48–144F+ avec salle modulaire |
| Adaptateur et polissage | Doit correspondre à la plante | Densité LC/UPC | SC/APC pour PON, plus LC |
| Capacité du plateau d'épissure- | Protège et stocke les articulations | Souvent un petit plateau | Plusieurs plateaux dimensionnés au nombre |
| Type de montage / rack | S'adapte à l'espace | 1U–2U ou mur | Rack, mur, sol ou armoire |
| Entrée et fixation des câbles | Élimine le stress des fibres | Léger soulagement de traction | Pince et mise à la terre pour câble OSP |
| Contrôle du rayon de courbure- | Perte et fiabilité | Acheminement soigné des cavaliers | Anneaux de routage et stockage du jeu |
| Étiquetage | Moins d'erreurs de maintenance | Étiquettes des ports avant | Numérotation complète des ports et des épissures |
| Marge d'expansion | Évite le remplacement complet | Épargnez de l'espace U- | Emplacements de rechange et espace de plateau |
Erreurs courantes - et ce qu'elles coûtent
-
Achat par port uniquement
- Deux unités « 48 ports » peuvent différer complètement à l'intérieur ; vous risquez de vous retrouver sans jeu ni plateaux et avec un panneau difficile à entretenir.
-
-
Utilisation d'un panneau de brassage simple pour les épissures lourdes
- Les plateaux débordent, les fibres se plient au-delà de leur limite et la protection des épissures subit - faisant surface plus tard sous forme de perte ou de liaisons intermittentes.
-
-
Ignorer la direction d'entrée du câble
- Une entrée qui va à l’encontre de l’agencement du site met à rude épreuve les fibres et rend l’installation lente et compliquée.
-
-
Mélanger les connecteurs et polir sans plan
- Une inadéquation APC-à-UPC peut à elle seule détruire la perte de retour d'une liaison-mode unique. Décidez dès le départ de LC/SC et UPC/APC et réfléchissez à la manière dont vous terminerez avec cet aperçuconnecteurs rapides versus épissage par fusion.
-
-
Ne laissant aucune marge d’expansion
- Lorsque le nombre augmente, une unité complète sans emplacements de rechange ni espace de plateau signifie remplacer l'ensemble au lieu d'en ajouter.
FAQ
Q : Un ODF est-il identique à un panneau de brassage fibre ?
R : Non. Leurs fonctions se chevauchent, mais un panneau de brassage est conçu pour la terminaison et les correctifs côté équipement, tandis qu'un ODF ajoute l'épissage, la protection des câbles, le stockage des ressources libres et la distribution structurée à long terme.
Q : Puis-je utiliser un panneau de brassage fibre au lieu d’un ODF ?
R : Oui, pour les liens simples avec un faible nombre de fibres et peu ou pas d'épissure. Une fois que vous avez un nombre élevé de câbles d'alimentation entrants ou des épissures par fusion lourdes, un ODF est le choix le plus sûr.
Q : Chaque panneau de brassage de fibre comprend-il des plateaux d'épissure ?
R : Non. Beaucoup sont des adaptateurs-uniquement, pour une utilisation avec des-préterminations ou des cavaliers ; d'autres sont des épissures-chargées d'un plateau pour les tresses. Vérifiez les spécifications avant de supposer.
Q : Quelle est la différence entre un ODF et un boîtier de distribution fibre ?
R : Un ODF est un-répartiteur principal plus grand, généralement installé à l'intérieur et monté en rack- ou au sol-. Un boîtier de distribution est un boîtier plus petit, souvent-extérieur, plus proche des abonnés, qui peut également contenir un répartiteur.
Q : Un ODF est-il uniquement utilisé dans les réseaux FTTH ?
R : Non. Les ODF sont courants dans les bureaux centraux, les salles des FAI et les réseaux fédérateurs métropolitains et d'entreprise - partout où un grand nombre de-câbles nécessitent une terminaison, un épissage et une distribution.
Q : Dois-je choisir des adaptateurs SC ou LC ?
R : Faites correspondre la plante. LC pour les racks-haute densité et les centres de données ; SC, souvent SC/APC, pour l'accès FTTH et télécom.
Q : Puis-je installer un ODF dans un rack de 19 pouces ?
R : Oui. Les ODF-montés en rack sont standards pour les salles de télécommunications et les armoires OLT ; des versions murales et au sol existent pour d'autres espaces.
Q : Quel est le meilleur choix pour un centre de données ?
R : Généralement des panneaux de brassage fibre - LC ou MPO/MTP - pour le brassage au niveau du rack-, avec un ODF uniquement là où une grande zone de distribution de base a besoin d'épissage et de protection.
Q : À 48 fibres, dois-je choisir un panneau de brassage ou un ODF ?
R : Cela dépend de l’épissage. Peu ou pas d'épissure et un espace restreint indiquent un panneau de brassage chargé d'épissure-ou-préterminé. Un câble d'alimentation entrant qui nécessite une épissure complète, du mou et une mise à la terre pointe vers un ODF de 48F -, surtout si vous prévoyez de passer à 96F.
Q : Que dois-je vérifier avant d’acheter ?
R : Nombre de fibres et de ports, plus marge, type d'adaptateur et de polissage, capacité du plateau d'épissure-, type de montage et unités de rack, entrée et fixation des câbles, contrôle du rayon de courbure- et schéma d'étiquetage.
S'il s'agit d'une tâche de patch propre-au niveau du rack, un panneau de brassage fibre est le choix pratique et-rentable. Si vous raccordez un grand nombre de câbles de base-ou entrants qui nécessitent un épissage, une protection, un stockage lâche et des années de gestion de la distribution, un ODF gagne sa place. Les grands réseaux exécutent généralement à la fois -un ODF pour la distribution principale et l'équipement des panneaux de brassage-côté. Quel que soit votre choix, confirmez le nombre et la hauteur libre, le type d'adaptateur et de polissage, la capacité d'épissure, la taille du support et du rack, ainsi que l'entrée de câble avant de commander, afin que l'unité s'adapte à la fois à l'installation d'aujourd'hui et à la croissance de l'année prochaine.
