PC, UPC et APC font référence à trois styles de polissage appliqués à la face d'extrémité de la virole à l'intérieur d'un connecteur à fibre optique. Le polissage détermine la quantité de lumière réfléchie vers la source à chaque connexion - un paramètre appelé perte de retour. Cet article explique en quoi les trois types diffèrent, comment les identifier sur le terrain et lequel spécifier pour une application donnée.
Trois types de polonais, une évolution
Les trois types de polissage de connecteur résolvent le même problème fondamental : lorsque deux extrémités de fibre se rencontrent à l'intérieur d'un connecteur, tout espace d'air entre elles provoque une réflexion de la lumière vers l'arrière. Cette énergie réfléchie - appelée rétroréflexion ou perte de réflexion optique (ORL) - se déplace vers la source laser et peut dégrader la qualité du signal, augmenter les taux d'erreur sur les bits ou déstabiliser les systèmes analogiques. La différence entre PC, UPC et APC réside dans la manière dont chaque conception attaque cet entrefer.
Le connecteur plat-poli poli d'origine des années 1970 laissait un espace suffisamment large pour renvoyer environ 4 % de la lumière dans le système (perte de réflexion de -14 dB). C'était le point de départ. Les trois types de polissage qui ont suivi ont chacun resserré le contact de manière différente :
PC (contact physique)a remplacé la surface plane par un dôme légèrement convexe dans les années 1980. La courbure concentre la pression au niveau du cœur de la fibre, forçant les deux faces du verre à entrer en contact direct. La perte de retour s'est améliorée à environ -40 dB. Le PC est devenu la configuration par défautpremiers types de connecteurs SC, FC et ST, mais le grand rayon du dôme laissait toujours une large zone de contact tolérant les imperfections. Vous trouverez toujours du vernis PC sur les équipements de télécommunications existants -, cela fonctionne, mais c'est le plus faible des trois et rarement spécifié pour les nouvelles versions.
UPC (Contact Ultra Physique)Il ne s'agit pas d'un nouveau design mais d'un meilleur processus de polissage appliqué au même dôme. Un cycle de polissage prolongé produit une finition de surface plus fine et un rayon de courbure plus serré, qui presse les noyaux de fibres ensemble avec plus de précision. La perte de retour atteint -50 dB ou mieux -, soit une amélioration dix-fois supérieure à celle d'un PC. C'est le cheval de bataille. Corps bleuCordons de brassage LC UPC-monomodese trouvent aujourd'hui dans pratiquement tous les centres de données, racks d'entreprise et étagères DWDM métropolitaines en production. Si personne n'a spécifié le contraire, il y a de fortes chances que vos connecteurs soient UPC. La seule mise en garde : des cycles d'accouplement répétés peuvent rayer le dôme et dégrader la perte de retour au fil du temps, donc l'inspection et le nettoyage avant chaque connexion ne sont pas facultatifs -, c'est ce qui permet à UPC de fonctionner selon les spécifications nominales.
APC (Contact physique incliné)adopte une approche fondamentalement différente. Au lieu d'un dôme perpendiculaire, la face d'extrémité de la virole est polie selon un angle de 8-degrés. La lumière réfléchie ne redescend plus vers le noyau -, elle sort dans la gaine de la fibre et se dissipe. Pas d'effet miroir. La perte de réflexion atteint -60 dB ou mieux, soit 0,0001 % de puissance réfléchie. APC mérite un examen plus approfondi car il se comporte suffisamment différemment du PC et de l'UPC pour justifier son propre ensemble de règles - abordées dans la section suivante.
| Type polonais | Géométrie de la face d'extrémité | Perte de retour typique | Puissance réfléchie | Perte d'insertion | Statut |
|---|---|---|---|---|---|
| Appartement (héritage) | Plat | -14 dB | ~4% | ~0,3 dB | Obsolète |
| PC | Dôme convexe, grand rayon | -40 dB | ~0.01% | ~0,3 dB | Legacy, rare dans les nouvelles installations |
| CUP | Dôme convexe, rayon serré | -50 dB | ~0.001% | ~0,2 dB | Norme industrielle pour les liens numériques |
| APC | Surface inclinée à 8 degrés | -60 dB+ | ~0.0001% | ~0,2 dB | Requis pour PON, RF, analogique |
Les décibels sont logarithmiques, les écarts dans ce tableau sont donc beaucoup plus larges qu'il n'y paraît. Le passage de -40 dB (PC) à -60 dB (APC) n'est pas "50 % meilleur" : il s'agit d'une réduction de 100 fois de la puissance réfléchie.
Pourquoi APC est plus important que ne le suggèrent les chiffres
La spécification -60 dB est impressionnante sur le papier, mais le véritable avantage d'APC apparaît dans un scénario de déploiement spécifique qu'UPC gère mal : les ports non connectés.

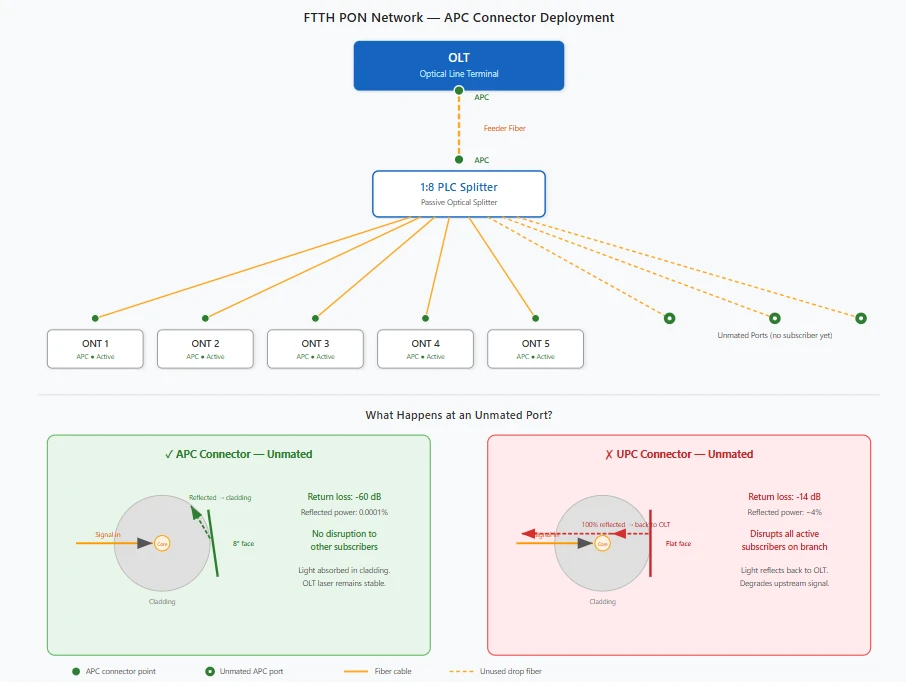

Dans les réseaux FTTH utilisantRépartiteurs optiques PLC, les ports d'abonné restent souvent sombres lors du déploiement initial - les foyers ne sont pas encore connectés. Chaque connecteur UPC non connecté sur ce répartiteur agit comme un miroir, renvoyant toute la lumière incidente directement vers le terminal de ligne optique. Multipliez cela sur huit ou seize ports ouverts et la réflexion arrière cumulée peut perturber les abonnés actifs partageant la même branche de séparation. Avec APC, les ports non connectés ne constituent pas un problème-. La virole inclinée dévie la lumière vers la gaine, qu'une seconde fibre soit présente ou non. Ce comportement unique est la raison pour laquelle les normes GPON, XGS-PON et 50G-PON imposent l'APC dans tout le réseau de distribution optique.
Au-delà de PON, APC est la norme pour la superposition vidéo CATV et RF, les systèmes d'antennes distribuées, le WDM bidirectionnel, les chaînes optiques amplifiées à haute puissance-et l'optique cohérente utilisant la modulation PAM4 ou 16QAM - tout système dans lequel l'énergie réfléchie-entrant de nouveau dans la cavité laser provoque des dommages mesurables.
Une limitation importante : le polissage APC est uniquement en mode-simple. Les systèmes multimodes (OM3, OM4, OM5) sont beaucoup moins sensibles à la réflexion arrière et se standardisent sur UPC ou PC. Si votre projet utilise de la fibre multimode, APC n'est pas applicable.
Comment identifier les connecteurs PC, UPC et APC sur le terrain
Une mauvaise identification du polissage des connecteurs entraîne des connexions incompatibles, des liaisons défaillantes et des ferrules endommagées. Voici comment les distinguer à l’aide de quatre méthodes, de la plus rapide à la plus fiable.
1. Couleur du corps du connecteur
Le contrôle le plus rapide. La convention de couleur de l'industrie est la suivante :
| Type polonais | Couleur en mode unique- | Couleur multimode |
|---|---|---|
| PC | Bleu (équipement plus ancien) ou beige | Beige (OM1/OM2) |
| CUP | Bleu | Aqua (OM3), Magenta (OM4/OM5) |
| APC | Vert | N/A (mode unique-uniquement) |
Le vert signifie APC - toujours. Le bleu signifie UPC en mode simple- ou PC sur un équipement plus ancien. Les connecteurs multimodes suivent la couleur de la fibre (aqua, magenta, beige). La correspondanceadaptateur fibre optiqueou la cloison portera la même couleur, donc un adaptateur vert n'accepte que les connecteurs verts.
2. Marquages imprimés
La plupart des-cordons de brassage terminés en usine ettresses de fibre optiqueimprimez le type polonais directement sur le corps du connecteur ou sur la gaine du câble à proximité du connecteur. Recherchez du texte tel que « LC/UPC », « SC/APC » ou « FC/PC ». Si l'étiquette indique uniquement « LC » ou « SC » sans désignation polonaise, il est presque certain que les fabricants UPC - traitent l'UPC par défaut et omettent parfois l'étiquette.
3. Face d'extrémité de la virole sous un oscilloscope à fibre optique
Il s'agit de la méthode d'identification définitive. Sous un oscilloscope à fibre 200x ou 400x, une virole UPC ou PC montre un noyau de fibre circulaire centré avec le motif de réflexion centré sur le noyau - la surface est perpendiculaire à l'observateur. Une virole APC est visiblement différente : le motif de réflexion est décalé car l'angle de 8 - degrés décale le retour de la lumière. Avec un peu de pratique, la distinction saute aux yeux. Si vous inspectez régulièrement les connecteurs, vous commencerez à reconnaître les faces d'extrémité APC en un coup d'œil.
4. Sensation physique pendant l'accouplement
Les connecteurs APC avec boîtiers à clé (comme SC/APC) ont une largeur de clé qui diffère de celle de SC/UPC, ce qui rend physiquement plus difficile leur insertion dans le mauvais adaptateur. Les connecteurs LC n'ont pas ce détrompage mécanique, donc LC/APC peut être forcé dans un adaptateur LC/UPC -, c'est exactement pourquoi la vérification des couleurs et des étiquettes est importante avant d'insérer quoi que ce soit.
Que se passe-t-il lorsque vous associez APC à UPC
Cela mérite sa propre critique car les conséquences ne sont pas théoriques. Lorsqu'un connecteur APC vert entre dans un adaptateur UPC bleu - ou vice versa -, la face d'extrémité inclinée rencontre un dôme plat. Les deux surfaces ne se touchent que par un mince ruban, créant un espace d'air massif sur la majeure partie du noyau de la fibre. La perte d’insertion dépasse largement 1 dB. La perte de retour s'effondre. Et la pression hors axe - broie les deux surfaces de la virole, marquant des rayures qui ne peuvent pas être nettoyées.
Les ferrules endommagées ne peuvent généralement pas être repolies-- le connecteur ou la queue de cochon doit être coupé et remplacé. Une paire incompatible pendant une fenêtre de maintenance-de nuit peut se transformer en une panne de plusieurs-heures. La prévention est simple : vérifiez la couleur, lisez l’étiquette, ne forcez jamais une connexion qui ne semble pas correcte.
Choisir le bon vernis de connecteur pour votre application
Les connecteurs PC ont cessé d’être utilisés par le grand public. Si votre établissement les utilise toujours avec du matériel de télécommunication existant, remplacez-leconnecteurs de fibre optiquesont disponibles, mais le passage à UPC lors de la prochaine fenêtre de maintenance est une mise à niveau bon marché.
UPC couvre la plus large gamme d'applications. Réseau local d'entreprise, interconnexions de centres de données, Ethernet métropolitain, transport DWDM - tout ce qui est numérique où le budget de perte de retour permet -50 dB. Les pièces sont peu coûteuses, l’écosystème est mature et les performances sont prouvées.
APC est la solution idéale lorsque la réflexion arrière stimule les performances du système : réseaux optiques passifs FTTx, superposition CATV/RF, DAS, WDM, optique cohérente et toute architecture fonctionnant via des séparateurs optiques avec des ports potentiellement non connectés. Le prix majoré est d'environ 10 à 30 pour cent par rapport aux pièces UPC équivalentes. Pour les installations sur le terrain FTTH,Connecteurs rapides SC APCréduisez davantage ce coût-par-en éliminant l'époxy et en polissant - un technicien peut terminer un câble de dérivation en moins d'une minute.
Quel que soit le vernis que vous choisissez, ne mélangez jamais APC avec UPC au point de contact. Si le réseau passe d'un type de polonais à l'autre, le transfert doit avoir lieu au niveau d'un convertisseur de média, d'un séparateur ou d'une ONU - et non via un adaptateur.
Nettoyage et entretien
Demandez à n’importe quel technicien fibre ce qui nuit aux performances du connecteur et la réponse est la saleté. Une particule sur la face d'extrémité de la virole peut augmenter la perte d'insertion de plus de 1 dB et détruire la perte de retour. Inspectez chaque face d'extrémité à 200x ou 400x avec un fibroscope avant l'accouplement. Séchez d’abord le nettoyant à cassette. Si la contamination survit, mouillez-puis-séchez avec de l'IPA. Ignorez l'air comprimé -, il pousse les particules dans le sommet de la virole au lieu de les éliminer.
Les connecteurs UPC se dégradent plus rapidement que les APC lors de cycles d'accouplement répétés. Ainsi, si une liaison UPC présente une perte progressive lors des tests de routine, une virole usée peut en être la cause. Les ferrules APC résistent mieux aux cycles de reconnexion, mais elles nécessitent toujours la même discipline de nettoyage-avant-mate. Pour les liaisons PON basées sur APC-, ajoutez une mesure de perte de réflexion à votre liste de contrôle d'acceptation - un wattmètre à lui seul ne détectera pas un connecteur avec de mauvaises performances de polissage angulaire.
Vers où se dirige la technologie de polissage des connecteurs
Le 50G-PON et l'optique cohérente dans les réseaux métropolitains/d'accès resserrent encore les tolérances de rétro-réflexion-. APC est de plus en plus la valeur par défaut pour toute liaison monomode-haute vitesse-utilisant une modulation avancée. Le polissage automatisé et l'inspection interférométrique ont comblé l'écart de perte d'insertion entre APC et UPC -. Il ne reste plus que l'avantage en matière de perte de retour, et c'est la physique : l'angle de 8 degrés est un bord structurel qu'aucun polissage plat ne peut reproduire.
En résumé : UPC pour le numérique, APC pour tout ce qui est sensible à la réflexion. Faites correspondre les types de vernis bout à bout, gardez les ferrules propres et les connecteurs s'occupent du reste.
Foire aux questions
Q : Puis-je utiliser un cordon de brassage UPC sur un équipement étiqueté « APC » - ou l'inverse ?
R : Non. Même si le connecteur s'ajuste mécaniquement, le contact coudé-à-plat provoque des pertes élevées et endommage les deux ferrules. L'équipement étiqueté APC nécessite des cordons de brassage APC - ne remplacent pas UPC. Le coût de deux connecteurs endommagés et d’un camion dépasse de loin la différence de prix.
Q : Mon projet utilise la fibre multimode OM4. Dois-je spécifier APC ?
R : Non. APC est un produit de finition monomode-. Les systèmes multimodes sont intrinsèquement moins sensibles à la réflexion arrière, et l'industrie a standardisé l'UPC (ou le PC sur les équipements plus anciens) pour toutes les qualités multimodes. Spécifiez UPC pour les applications OM3, OM4 et OM5.
Q : Combien de fois un connecteur UPC peut-il être accouplé avant de devoir être remplacé ?
R : La plupart des fabricants évaluent les connecteurs UPC pour 500 à 1 000 cycles d'accouplement dans des conditions de nettoyage appropriées. En pratique, ce nombre dépend fortement de la discipline de conduite. Un connecteur inspecté et nettoyé avant chaque accouplement peut durer bien au-delà de 1 000 cycles. Celui qui est branché de manière sale peut présenter une perte de retour dégradée après seulement quelques dizaines d'utilisations. Les connecteurs APC tolèrent généralement davantage de cycles d'accouplement car la surface inclinée est moins sensible au type d'usure au sommet que subissent les dômes plats.
