Comment choisir un tresse de fibre optique : spécifications et guide de l'acheteur

Mettez deux fiches techniques de fournisseurs côte à côte et les deux lirontIL Inférieur ou égal à 0,3 dB, RL Supérieur ou égal à 50 dB. Commandez parmi les deux, assemblez-les dans le même ODF, et les budgets de liaison mesurés peuvent différer. Deux spécifications de tresses de fibre optique peuvent citer les mêmes limites tout en décrivant des produits sensiblement différents, car un numéro écrit sans sa méthode de mesure ne constitue pas une spécification. C'est une affirmation marketing.

C’est dans cet écart que commencent la plupart des litiges de livraison. Une fois le plateau fermé et la trace OTDR devant le client, personne ne peut décider rétroactivement si le 0,3 dB indiqué a été mesuré par rapport à un cordon de référence ou en tant que valeur aléatoire, si les adaptateurs du panneau sont dans la même classe de performances que les connecteurs, ou à quelle édition de la norme d'inspection des faces d'extrémité l'usine se classe.

Ce guide n'explique pas ce qu'est une queue de cochon ni en quoi elle diffère d'un cordon de brassage. Ce sujet est déjà abordé dans notre note surla différence entre une queue de cochon en fibre et un cordon de brassage. Ce qui suit est plus restreint : les neuf lignes qui appartiennent à un cahier des charges, ce que chacun contrôle réellement et ce qui se passe sur site lorsque l'une d'elles est laissée vide.

Tout ce qui suit correspond à l'un de ces champs. Si votre demande de prix indique les neuf, deux fournisseurs proposent le même produit et la comparaison des prix devient significative. S'il en indique quatre, vous comparez les devis de différents produits.

Les noms de champs sont la partie la plus facile. Une demande de prix réalisable comporte trois colonnes au lieu d'une, exposant les exigences de l'acheteur, la réponse du fournisseur et la preuve d'acceptation pour chacune des neuf spécifications de tresse de fibre optique, car un champ qu'un fournisseur est autorisé à laisser vide est un champ qui est décidé en usine plutôt que par vous. Quelle preuve d'acceptation vaut la peine d'être exigée pour chaque ligne est ce qu'établit le reste de cet article.

Lignes de spécifications 1 et 2 : sélection de tresses de fibre monomode ou multimode et interface de connecteur

"Mode unique-" n'est pas une spécification. Une fibre optique monomode construite sur la norme G.652D se comporte différemment de celle construite sur la G.657A2, dont la sensibilité réduite aux macrocourbures tolère un enroulement plus serré. Lorsque la géométrie du plateau permet au jeu de se situer bien au-dessus du rayon de courbure minimum spécifié de la fibre, G.652D est la réponse correcte et moins chère. Dans les boîtes à bornes FTTH compactes, les boîtiers à montage mural-et les cassettes denses où la bobine est forcée à proximité de cette limite, la spécification de G.657A1 ou A2 réduit le risque de perte de macrocourbure-qui produit un comportement intermittent, dépendant de la température-, qui est très difficile à retracer une fois le cadre rempli.



Deux questions distinctes sont regroupées en une seule du côté multimode. La compatibilité géométrique est la première : les fibres de 50/125 µm (OM3, OM4, OM5) s'interconnectent physiquement, tandis que leur assemblage à 62,5/125 µm OM1 crée une inadéquation de taille de noyau qui ne peut pas être corrigée par l'amélioration seule de l'alignement des épissures. La bande passante modale est la deuxième et indépendante : un canal construit à partir de qualités mixtes fonctionne avec la bande passante modale effective la plus basse, de sorte qu'une liaison OM4 qui contient discrètement une queue de cochon de fibre optique multimode OM3 doit être vérifiée par rapport à la longueur et au débit de ligne réels plutôt que supposé acceptable.

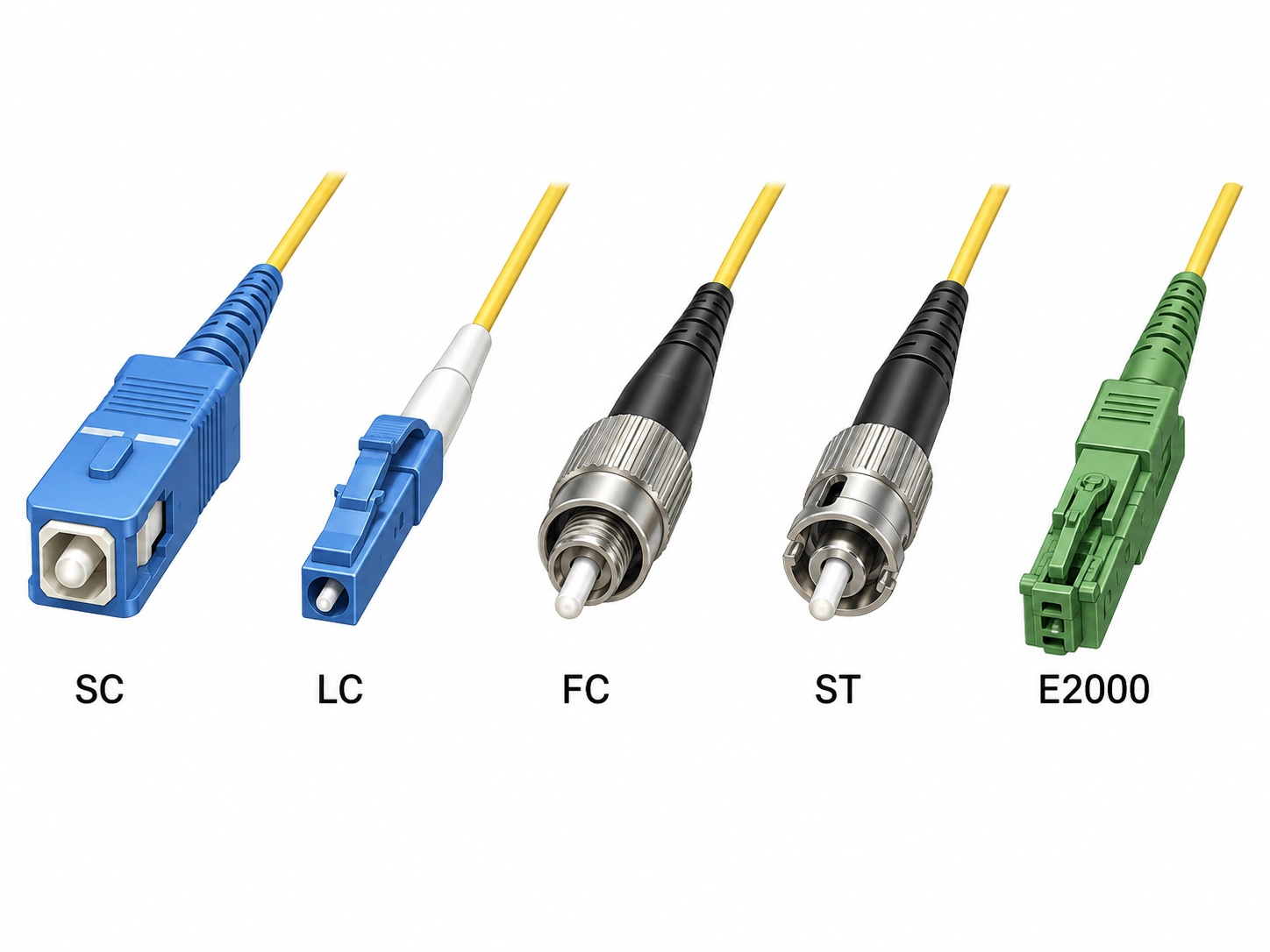

Le choix du connecteur est plus mécanique qu’optique. LC domine les panneaux haute densité-car il double le nombre de ports par unité de rack, SC reste la norme sur GPON et une grande partie de la couche d'accès FTTH, et FC persiste dans les tests et mesures et dans les anciennes trames de télécommunications. Avant de s'en écarter, leinterface FC filetée et où elle gagne encore sa placevaut la peine d'être vérifié. E2000 apparaît là où une interface à obturateur à perte-à rendement élevé-est obligatoire. Ce qui compte dans la ligne de spécifications, c'est de nommer la pièce CEI 61754 applicable ainsi que la famille de connecteurs, car c'est ce qui définit la géométrie d'accouplement pour laquelle votre panneau et vos adaptateurs ont été construits.

Une face d'extrémité UPC est bombée et s'accouple à plat contre son homologue. Une face d'extrémité APC est rectifiée à 8 degrés, ce qui oriente la lumière réfléchie hors du noyau vers le revêtement. La conséquence pratique est la perte de rendement. Les interfaces coudées sont spécifiées dans la région supérieure ou égale à 60 dB lorsqu'elles sont couplées et les interfaces de contact physiques - autour de la région supérieure ou égale à 50 à 55 dB, et la différence compte le plus là où la puissance réfléchie dégrade activement le signal, ce qui signifie la distribution PON et FTTx, les superpositions CATV, le transport DWDM et RF analogique. Pour les réseaux locaux d'entreprise, les liaisons de données numériques standard et la plupart des canaux de centres de données monomodes-, une fibre amorce UPC répondant à une exigence de perte de réflexion de 50 dB est suffisante, à condition que la tolérance de réflectance de l'émetteur-récepteur soit vérifiée plutôt que supposée.

Le type polonais n'est pas un champ par-élément, c'est un champ à l'échelle de la chaîne-. La queue de cochon, l'adaptateur, le port du panneau de brassage et l'interface de l'équipement doivent tous être d'accord, et la demande d'offre doit indiquer le polissage de chaque queue de cochon de fibre optique et de chaque adaptateur du canal plutôt que de supposer que l'installateur le remarquera. La géométrie de l'interface derrière l'angle est expliquée dans notre décomposition deen quoi les connecteurs APC diffèrent de l'UPC.

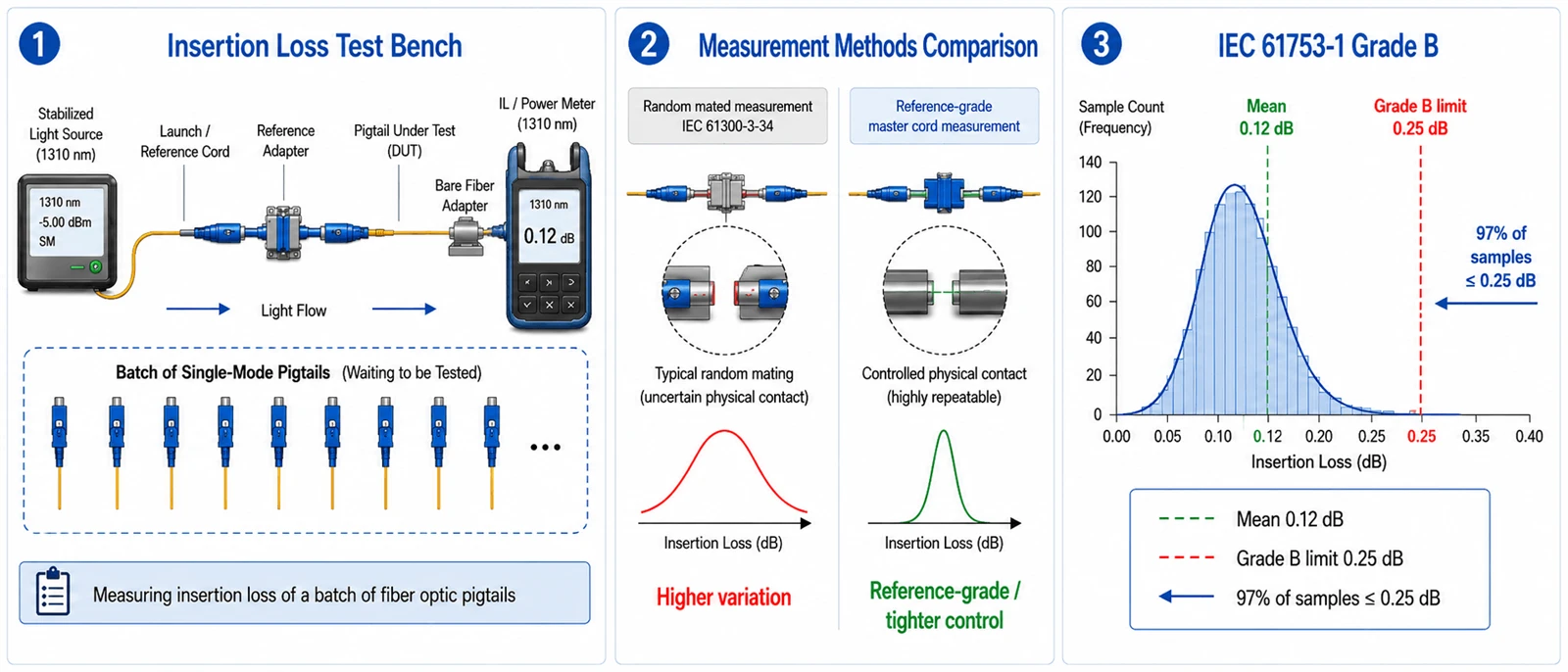

La perte d'insertion pour une paire de connecteurs peut être caractérisée de deux manières. Mesuré par rapport à un cordon principal de référence-(un connecteur réglé et étroitement contrôlé réservé à la métrologie), un connecteur de production produit un chiffre flatteur. Mesuré comme uncompagnon aléatoire, lorsqu'un connecteur du lot est relié à un autre, la répartition s'élargit, car les positions centrales des deux ferrules ne sont plus compensées par un partenaire idéal. Les deux nombres sont honnêtes et ce ne sont pas le même nombre, c'est pourquoi la norme de perte d'insertion de fibre optique que vous citez est plus importante que le chiffre que vous citez.

La CEI 61753-1 résout l'ambiguïté en définissant les niveaux d'atténuation de manière statistique, sur une base aléatoire, avec la méthode de mesure fixée comme la CEI 61300-3-34. Le grade B est spécifié comme une moyenne égale ou inférieure à 0,12 dB avec un maximum de 0,25 dB pour au moins 97 % des échantillons, le grade C à 0,50 dB maximum avec une moyenne de 0,25 dB et le grade D à 1,0 dB maximum. Un seul échantillon passant à 0,3 dB par rapport à une corde de référence est une déclaration beaucoup plus faible qu'un lot répondant au grade B. Citez la norme avec son édition actuelle et son amendement sur la ligne RFQ, de la même manière que vous citeriez tout autre document d'acceptation.

Une distinction se perd constamment, y compris dans les fiches techniques des fournisseurs qui devraient être mieux informés.Les niveaux d'atténuation et les niveaux de perte de réflexion sont deux échelles parallèles et non une.Les lettres de grades B, C et D décrivent la perte d'insertion. La perte de réflexion est spécifiée séparément, avec le niveau d'interface incliné - défini sur supérieur ou égal à 60 dB accouplés. Écrire « Grade B » sur une demande de prix ne dit donc rien sur la réflectance, et une fibre amorce de fibre optique peut atteindre le grade B tout en supportant la perte de retour que le fournisseur a choisi de construire. Énoncez les deux.

Le grade B nécessite une orientation contrôlée du noyau

Atteindre le grade B nécessite généralement de contrôler l'emplacement du cœur de la fibre par rapport à l'axe de la ferrule, ce qui signifie en pratique que l'assembleur oriente et fixe la ferrule de sorte que l'excentricité du cœur tombe dans une direction connue. Un fournisseur sans cette étape peut produire un bon échantillon. Produire un biendistributionest une capacité différente, c'est pourquoi les révisions de 2024 de la série CEI 61755-3 ont formalisé les statistiques d'excentricité du noyau pour ces interfaces.

L'adaptateur fait partie de la connexion mesurée

Le manchon est ce qui maintient les deux ferrules coaxiales, de sorte qu'un adaptateur à tolérance lâche-peut empêcher la connexion assemblée de respecter la distribution d'atténuation prévue, même lorsque la queue de cochon de fibre optique haut de gamme elle-même est de qualité. Vérifiez en tant que connexion couplée plutôt qu'en tant que composant. Il est facile de manquer cela, précisément parce que l'inspection à la réception teste généralement uniquement la tresse.

Sous les chiffres de perte se trouvent les paramètres géométriques qui les produisent : rayon de courbure, décalage du sommet (à quelle distance se trouve le point le plus élevé du dôme par rapport à l'axe de la fibre) et hauteur de la fibre, la saillie ou la contre-dépouille de la fibre par rapport à la virole. Ensemble, ils déterminent si les deux noyaux se touchent réellement sous la charge du ressort. Il s’agit de résultats de processus de polissage et non de choix de conception. C’est pourquoi ils constituent le moyen le plus rapide de distinguer une ligne de production contrôlée d’une chaîne de production sous-traitée.

La propreté est l'autre moitié. La contamination de l'extrémité-de la face est identifiée à plusieurs reprises dans l'industrie comme l'une des principales causes de défaillance des réseaux de fibre installés, et sur un cœur-monomode de 9 µm, une particule située dans la région centrale peut provoquer une atténuation ou une réflexion importante plutôt que marginale. Il a également tendance à apparaître comme une perte de retour dégradée avant d'apparaître comme une perte d'insertion dégradée, de sorte qu'une lecture de compteur de puissance - peut rester à l'intérieur des spécifications alors qu'un système cohérent ou amplifié brûle déjà la marge.

Les performances optiques régissent, et l’inspection visuelle n’est pas seule

La troisième édition 2022 de la CEI 61300-3-35 indique directement que l'inspection visuelle s'ajoute et ne remplace pas la mesure de l'atténuation et de la perte de réflexion. Cela va plus loin : un connecteur qui a été nettoyé de tous débris et qui échoue toujours à l'inspection visuelle n'est pas automatiquement rejeté s'il répond aux performances optiques spécifiées (CEI). Une clause RFQ indiquant « rejet sur défaillance visuelle » contredit donc la norme actuelle. Écrivez la règle d'acceptation de la même manière que la norme l'écrit, en régissant l'inspection, la qualification optique et les performances optiques.

Indiquez l'année d'édition, car les critères ont changé

La troisième édition a supprimé les exigences d'inspection pour les zones C et D et a réécrit certaines parties des critères des zones A et B. « Conforme à la norme CEI 61300-3-35 » sans date est donc inapplicable, car le fournisseur et l'acheteur peuvent évaluer différents ensembles de règles et dire tous deux la vérité (Réseaux Fluke).

Automatisez le classement et traitez les emballages comme faisant partie des spécifications

Le jugement humain de réussite/échec varie en fonction du technicien, de la lumière ambiante et de l'écran, ce qui rend les décisions d'acceptation non-reproductibles, tandis que l'analyse automatisée des images produit un résultat qui peut être joint à un enregistrement de lot. L'emballage est plus important qu'il n'y paraît : un emballage non-hermétique n'est pas une garantie de propreté à long terme-, donc non ouvert ne doit pas être considéré comme propre. Les capuchons anti-poussière et la méthode d'emballage figurent sur la fiche technique du pigtail de fibre optique, et l'inspection sur le terrain avant l'accouplement reste obligatoire, quelle que soit la qualité des données d'usine.

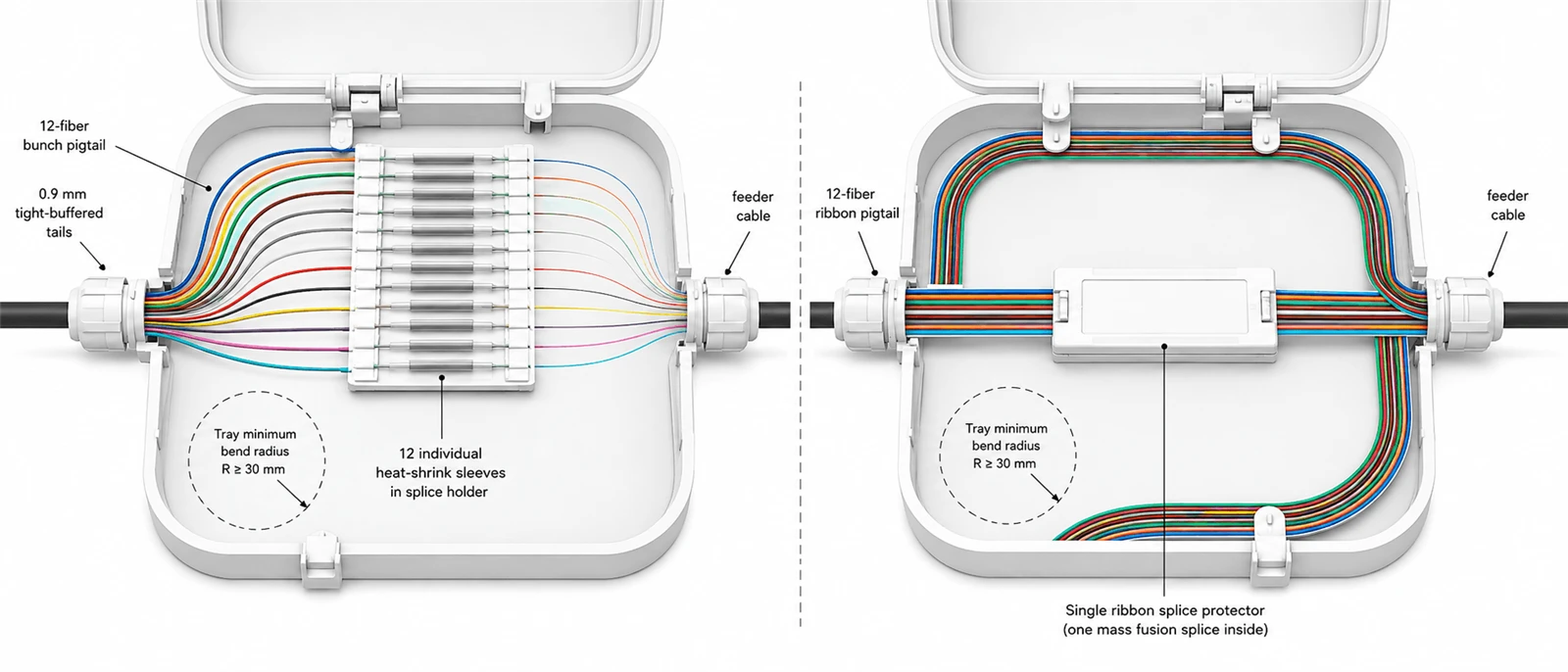

La structure est choisie par l'enceinte. La construction à tampon serré-de 0,9 mm est la valeur par défaut pour les travaux de plateau d'épissure-car elle achemine et s'enroule dans des plateaux confinés, tandis que les constructions à gaine de 2,0 mm et 3,0 mm ajoutent une protection contre l'écrasement et la traction là où la queue est manipulée à plusieurs reprises ou quitte l'enceinte. Les vestes plus lourdes sont nettement plus difficiles à enrouler à l’intérieur d’un plateau construit autour d’un petit rayon minimum, ce qui constitue la limite pratique de la hauteur que vous pouvez atteindre sur cette échelle. Entre les deux méthodes d'épissure, il existe un véritable choix : une tresse de fibre optique en faisceau de 12 fibres s'épisse individuellement, ce qui convient aux terminaisons mixtes ou progressives, tandis que le ruban se termine par fusion de masse, ce qui est considérablement plus rapide à grande échelle mais nécessite une fibre en ruban du côté entrant et un régime de protection d'épissure correspondant. Commander du ruban dans une usine terminée pour un épissage individuel convertit une économie de main d'œuvre en une pénalité de main d'œuvre.

Un code couleur de tresse à 12 fibres peut suivre la convention TIA-598 ou CEI en fonction des spécifications du projet. Nommez la norme sur la ligne de spécifications plutôt que d'écrire « couleurs standard » et vérifiez-la par rapport à la séquence déjà installée dans le cadre, car un cadre rempli selon deux conventions ralentit chaque trace de défaut future. Cette vérification appartient à l'acceptation ODF et à la gestion de la fibre plutôt qu'au premier défaut.

La longueur est le champ le plus souvent rempli par habitude, et il s’agit plutôt d’arithmétique que de préférence. Suivez le chemin de routage depuis le point d'épissure jusqu'à la terminaison, ajoutez le jeu dont le plateau a besoin pour s'enrouler à son rayon de courbure minimum spécifié, ajoutez une tolérance de service, puis arrondissez à l'étape standard suivante. Une illustration travaillée : un parcours de 1,2 m, deux bobines dans un bac dont le rayon minimum annoncé est de 30 mm (environ 0,19 m de fibre par tour, donc 0,38 m), plus 0,1 m à la terminaison, donne 1,68 m, ce qui devient une commande de 2,0 m. Commandez en dessous et la fibre est forcée au-delà de sa limite de courbure, produisant une atténuation qui n'apparaît qu'après la fermeture du plateau. Commandez bien au-dessus et l'excédent encombre la cassette, gênant le travail ultérieur. La même arithmétique décide si l'enceinte elle-même a la capacité, c'est-à-dire le point auquelsélection de panneaux de brassage et de boîtierscesse d’être une décision distincte de la spécification du pigtail de fibre optique.

La sélection de la veste est déterminée avant tout par le code de prévention des incendies. Le PVC est un matériau à usage général- couramment proposé, une tresse de fibre optique LSZH est spécifiée là où la toxicité et l'opacité de la fumée dans les espaces occupés fermés sont réglementées, et les désignations OFNR et OFNP s'appliquent lorsque les listes de colonnes montantes et de plénums sont appliquées. Il s’agit de décisions de conformité plutôt que de performances. Rédigez la liste exigée par votre code local du bâtiment, de l'électricité et de la prévention des incendies plutôt qu'un nom de matériau, car l'exigence varie selon la juridiction et les spécifications du projet.

Une tresse de fibre optique intérieure standard n'est pas conçue pour une exposition directe à l'extérieur, et nous préférons le dire avant une commande plutôt qu'après. Il lui manque la gaine stable aux UV-et aux intempéries-et le renfort nécessaire pour survivre aux cycles de température, à la pénétration de l'humidité et aux contraintes mécaniques. « Extérieur » n’est pas non plus une condition unique, et blindé et étanche ne sont pas des réponses interchangeables. L'exposition aux UV détermine la chimie de la gaine, l'eau stagnante ou la condensation détermine l'étanchéité et la protection contre l'infiltration, le risque de rongeurs et d'impact mécanique détermine le blindage, et la plage de température détermine à la fois le choix des matériaux et la qualification pour laquelle l'assemblage a été testé. Spécifiez les conditions que l’assemblage verra et laissez la construction suivre.

Les limites mécaniques appartiennent à la même ligne que les propres numéros de l'assemblage. Les valeurs de tension de traction indiquées pour le câble principal d'installation extérieure-ne sont pas transférées à un assemblage connecteur court, dont les paramètres limitants sont la résistance à la traction du câble de queue et la force de rétention du connecteur de l'extrémité terminée. Exigez les deux dans la fiche technique de la construction spécifique que vous commandez et exigez-les pour le SKU plutôt que pour la famille de produits.

Telcordia GR-326-CORE est le titre d'identification le plus cité et le plus mal appliqué dans cette catégorie de produits. Elle définit les exigences génériques pour les connecteurs utilisés pour relier les fibres optiques monomodes et pour les assemblages de cavaliers fabriqués à partir de ceux-ci (Telcordia). Les connecteurs montables sur site sont couverts séparément sous GR-1081 et les produits de nettoyage de connecteurs sous GR-2923.

Le document le plus souvent cité à côté est mal cité.GR-1435-CORE signifie « Exigences génériques pour les connecteurs optiques multi-fibres », ce qui signifie multifibre et non multimode.Il aborde les connecteurs multi-fibres tels que les assemblages de style MPO-, et son sujet est toujours le mode unique-. Une grande partie de la littérature des fournisseurs le transcrit comme le pendant multimode du GR-326, et les acheteurs héritent de l'erreur dans leurs propres appels d'offres. Si un fournisseur propose la documentation GR-326 pour prendre en charge une fibre amorce multimode, la bonne réponse n'est pas de demander le GR-1435. Il s'agit de reconnaître qu'aucun document Telcordia GR de cette famille ne couvre le produit et de spécifier à la place l'acceptation des niveaux de performance CEI et des données de tests par lots.

La preuve de qualification et la preuve de livraison ne sont pas le même document

Un rapport de qualification GR-326 décrit une conception de connecteur qui a survécu à un régime de test ; cela ne dit rien sur la bobine qui arrivera le mois prochain. ISO 9001 certifie qu'un processus de fabrication est documenté et contrôlé, et non qu'un lot répond à une spécification optique, et CE et RoHS sont des déclarations d'accès au marché et de substances. Ce qui décrit votre envoi est un enregistrement de test lié à votre lot, indiquant la méthode de mesure, la longueur d'onde, la base de l'échantillon et l'identifiant du lot. Demandez une qualification tierce lorsque vous approuvez une conception de connecteur dans une norme de réseau. Demandez des enregistrements de lots lorsque vous acceptez la livraison d'une commande de tresses de fibre optique. La confusion entre les deux est la façon dont les acheteurs se retrouvent avec un certificat impressionnant et une bobine invérifiable.

Les neuf mêmes domaines génèrent des exigences optiques et mécaniques sensiblement différentes selon l'endroit où le produit atterrit. Les deux colonnes ci-dessous sont une spécification de départ illustrative dérivée des hypothèses énoncées, et non une exigence universelle.

Les hypothèses et comment elles produisent la note.La colonne GPON suppose un budget PON de classe B+ de 28 dB, un répartiteur 1:32 consommant environ 17,5 dB, environ 5 dB de perte de fibre et d'épissure et deux paires de connecteurs couplés. Cela laisse plusieurs dB non alloués, donc le grade C est suffisant et la spécification du grade B achète la marge dont la liaison n'a pas besoin. La colonne du centre de données suppose un budget de canal proche de 2,6 dB au débit et à la portée prévus, environ 1,0 dB de perte de fibre et d'épissure, 0,6 dB conservés comme marge d'ingénierie et quatre paires couplées partageant les 1,0 dB restants. Cela permet une moyenne de 0,25 dB par paire, que le grade C consommerait entièrement sans marge, tandis que la moyenne de 0,12 dB du grade B laisse de la place au vieillissement et au réaccouplement. Modifiez le rapport de division, le nombre de paires ou la marge réservée et la recommandation de note change en conséquence. La note est un résultat du budget et non un attribut de la candidature.

De notre côté, les neuf champs correspondent aux étapes de production qui laissent des traces : vérification des fibres et des ferrules entrantes, clivage et nettoyage, assemblage de connecteurs avec durcissement à température contrôlée, programmes de polissage séparés pour UPC et APC, inspection automatisée des faces d'extrémité et tests optiques pour la perte d'insertion, la perte de réflexion, la continuité, la polarité, la séquence de couleurs et la longueur avant l'étiquetage final. Lequel de ces enregistrements vaut la peine d'être exigé dépend du déploiement et des différences pratiques entre les deux.Environnements FTTH, ODF et centres de donnéesdécidez si vous avez besoin de données-par article ou de statistiques par lots.

Écrivez les neuf lignes. Indiquez la méthode de mesure et le niveau d'atténuation séparément de l'exigence de perte de réflexion sur la ligne 4, indiquez l'année d'édition et la règle d'acceptation régissant la ligne 5, faites en sorte que le type polonais soit une déclaration à l'échelle du canal plutôt que par -élément, calculez la longueur à partir de l'enceinte et exigez des chiffres de traction et de rétention pour le SKU plutôt que pour la famille. Cela élimine à lui seul la plupart des litiges de livraison générés par cette catégorie de produits.

Pour le reste, demandez des documents plutôt que des assurances. Disponibles avec une commande : fiches techniques, enregistrements de tests par-article ou par-lot avec la méthode de mesure indiquée, rapports de perte d'insertion et de perte de retour, listes de colisage et certificats de conformité. Tu peuxdemander un échantillon testé par rapport à votre propre spécification de neuf -lignes, avec son enregistrement de test par lots. Envoyez les neuf champs et nous vous répondrons dans le même format, y compris les lignes sur lesquelles nous repousserons. Les options de spécifications complètes et les champs de personnalisation sont répertoriés sur lepage produit du tresse de fibre optique.
