Qu'est-ce que le câble de brassage SC LC ?
Le cordon de raccordement à fibre optique SC-LC est un petit câble de raccordement compact très couramment utilisé dans de nombreuses applications. Ces solutions réseau comprennent les réseaux de télécommunication, les réseaux locaux, les réseaux de traitement de données, les terminaisons d'appareils et les distributions de locaux. Les cordons de brassage SC-LC sont conçus pour fournir des solutions Ethernet rapides dans les applications Gigabit et les applications ATM avec moins de consommation d'espace.
Spécification
| Paramètre | Unité | Cordon de brassage fibre FC, SC, LC/Armé | ST, MU | MT-RJ, MPO | E2000 | ||||||||
| SM | MM | SM | MM | SM | MM | SM | |||||||
| PC | CUP | APC | PC | PC | CUP | PC | PC | CUP | PC | PC | APC | ||
| Perte d'insertion (typique) | dB | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,3 | Inférieur ou égal à 0,3 |
| Perte de retour | dB | Supérieur ou égal à 45 | Supérieur ou égal à 50 | Supérieur ou égal à 60 | Supérieur ou égal à 30 | Supérieur ou égal à 45 | Supérieur ou égal à 50 | Supérieur ou égal à 30 | Supérieur ou égal à 45 | Supérieur ou égal à 50 | Supérieur ou égal à 35 | Supérieur ou égal à 55 | Supérieur ou égal à 75 |
| Longueur d'onde de fonctionnement | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| Échangeabilité | dB | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | ||||||||
| Vibration | dB | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | Inférieur ou égal à 0,2 | ||||||||
| Température de fonctionnement | degré | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| Température de stockage | degré | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| Diamètre du câble | mm | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||

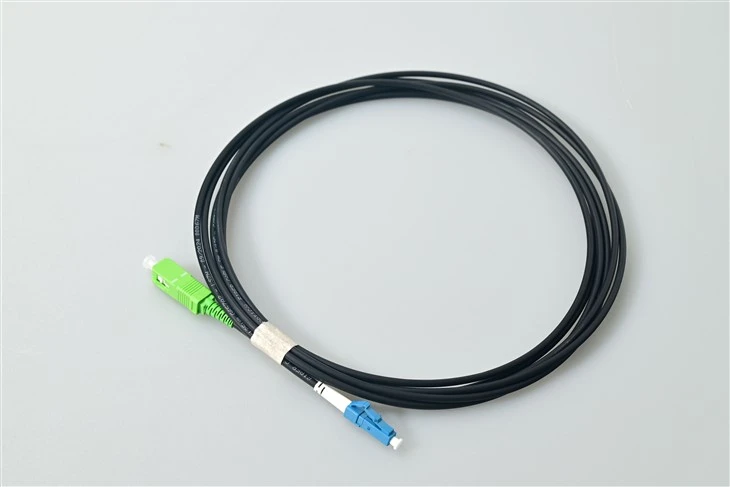

Cordon de brassage à fibre optique SC/APC vers LC/UPC
APC-à-Conception hybride UPC
Le polissage angulaire SC/APC à 8 degrés offre une perte de retour supérieure ou égale à 60 dB. Le polissage du dôme LC/UPC fournit un niveau supérieur ou égal à 50 dB. Un câble connecte les deux types d'interface - le corps vert identifie l'APC, le bleu identifie l'UPC.
Connexion LC à petit facteur de forme et haute-densité
La ferrule LC 1,25 mm est la moitié de la taille du SC 2,5 mm - double la densité de ports dans les émetteurs-récepteurs SFP/SFP+/QSFP. Loquet de style RJ-pour une opération de prise rapide-et-de traction.

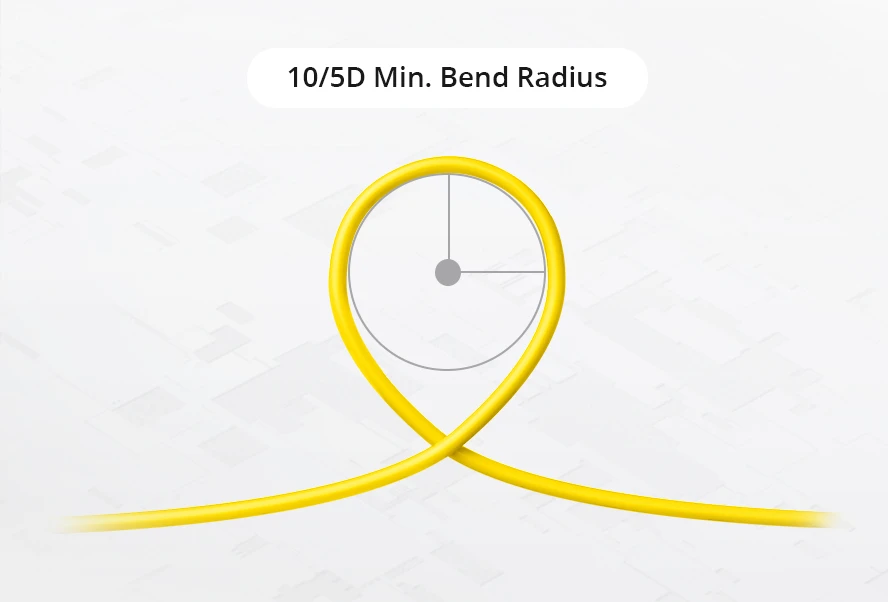

Courbure G.657.A1-Fibre insensible
Rayon de courbure minimum de 10 mm pour un acheminement serré dans les panneaux de brassage et le câblage sous-sol. Rétrocompatible avec G.652.D. Prend en charge jusqu'à 40 km à 1550 nm.
Solutions d'applications
Scénarios de déploiement typiques pour ce câble de raccordement fibre monomode SC vers LC.
Réseau d'accès FTTH/GPON
Connecte les ports SC/APC OLT à l’équipement LC/UPC ONT au niveau de l’ODF. LeRépartiteur CPLdans le chemin de distribution utilise également des interfaces SC/APC.
Connexion croisée du centre de données-
Permet de raccorder les panneaux de distribution fibre SC/APC directement aux émetteurs-récepteurs LC/UPC SFP+ dans les commutateurs ToR. Prend en charge 10GbE, 25GbE et 100GbE.
CATV / RF sur fibre
La face d'extrémité APC-empêche la distorsion CSO/CTB dans la vidéo analogique. Utilisé entre les émetteurs de tête de réseau et les nœuds optiques dans les réseaux HFC.
Tests et mesures de télécommunications
Cordon de test de qualité-de référence pour connecter les ports de test LC/UPC OTDR aux répartiteurs SC/APC dans les bureaux centraux.
Migration du réseau local d'entreprise
Relie les anciens câbles structurés à terminaison SC-aux nouveaux commutateurs et routeurs LC-sans nouvelle-terminaison.
Systèmes de multiplexage WDM
Interface les ports mux/demux SC/APC avec les transpondeurs LC/UPC dans les déploiements CWDM et DWDM.
Description des produits
Chaque cordon de brassage à fibre optique est testé à 100 % pour la perte d'insertion et la perte de retour à 1 310/1 550 nm. Les ferrules en céramique de zircone offrent une échangeabilité inférieure ou égale à 0,2 dB via 1 000 cycles d'accouplement supérieurs ou égaux. Installation certifiée ISO 9001 : 2015. Telcordia GR-326, conforme aux normes CEI 61300, RoHS et REACH. Options de veste OFNR et LSZH. Diamètre du câble φ0,9 / φ2,0 / φ3,0 mm. Longueurs personnalisées de 0,3 m à 100 m disponibles.
Description des produits
Q : Quelle est la différence entre APC et UPC sur un cordon de brassage à fibre optique ?
R : APC a une extrémité-face inclinée à 8 degrés (supérieure ou égale à 60 dB de perte de réflexion), UPC a une face d'extrémité-en forme de dôme-(supérieure ou égale à 50 dB). Les systèmes GPON et CATV nécessitent APC du côté distribution ; les ports d'équipement tels que les émetteurs-récepteurs SFP utilisent UPC. Connecteur vert=APC, bleu=UPC.
Q : Puis-je brancher un connecteur APC sur un adaptateur UPC ?
A: No. Mismatched polish creates an air gap causing >Perte de 3 dB et dommages à la virole. Associez toujours APC à APC, UPC à UPC. La fente pour clé inclinée surAdaptateurs SC/APCempêche la plupart des croisements accidentels-.
Q : Quelles vitesses et distances sont prises en charge ?
R : 100 Mbit/s à 100GbE. Jusqu'à 10 km à 1310 nm, 40 km à 1550 nm. La portée réelle dépend du budget optique de l'émetteur-récepteur et de la perte totale de liaison.
Q : Quelle est la différence entre un cordon de brassage et untresse en fibre?
R : Un cordon de brassage est doté de connecteurs aux deux extrémités pour une utilisation plug-and-play-. Une queue de cochon comporte un connecteur et une extrémité de fibre nue pour l'épissage par fusion aux câbles principaux.
Q : Puis-je commander des longueurs personnalisées ou des versions duplex ?
R : Oui. Sur mesure 0,3 m à 100 m, délai de livraison 3 à 5 jours. Versions duplex, blindées et LSZH disponibles. Nous faisons égalementSC/APC 12 cœurs vers LC/UPCpour les besoins en fibres plus élevés.
