Les types courants de connecteurs à fibre optique comprennent :

BiconiqueLes connecteurs ont des extrémités coniques de précision pour une faible perte d'insertion. Il est doté d'un moule en plastique rempli de verre et a commencé par le moulage de la fibre dans la virole. Les connecteurs biconiques deviennent obsolètes.

D4 les connecteurs sont fabriqués à partir d'une virole en céramique de zircone composite pour plus de durabilité. Ils disposent d'un système de montage fileté haute performance et d'un corps claveté pour la répétabilité et l'interconnexion. Il utilise une virole plus petite que les SC ou FC. Les connecteurs D4 ont été largement utilisés dans les réseaux de télécommunications dans les années 80 et au début des années 90, mais ils deviennent une technologie obsolète.

ESCONLe nom de dérive de son application dans l'interface de canal ESCON d'IBM. Il est similaire au connecteur FDDI : un connecteur duplex utilisant des ferrules de 2,5 mm. La principale différence réside dans son carénage rétractable par opposition à un carénage fixe. Le carénage se trouve sur la virole, est chargé par ressort et se rétracte. Les connecteurs ESCON sont utilisés pour connecter l'équipement à partir d'une prise murale.

UnFC, ou connexion fixe, le connecteur est constitué d'une virole en céramique entièrement en zircone pour plus de durabilité. Ils disposent d'un système de montage fileté haute performance et d'un corps claveté pour la répétabilité et l'interconnexion. Ils sont principalement utilisés avec des fibres monomodes et sont utilisés dans les téléphones, les instruments et les liaisons de communication à haut débit. Le style est similaire à celui d'un connecteur ST, mais il utilise une connexion filetée, ce qui le rend mieux adapté aux environnements à fortes vibrations.

FDDILes connecteurs sont conçus par ANSI pour être utilisés dans les réseaux FDDI. Ce connecteur est un connecteur duplex utilisant deux ferrules de 2,5 mm et doté d'un carénage fixe sur les ferrules. Ce connecteur est doté d'un carénage fixe qui protège les ferrules des dommages. Ils sont généralement utilisés pour se connecter à l'équipement à partir d'une prise murale, mais le reste du réseau disposera de connecteurs ST ou SC.

LC, également connus sous le nom de connecteurs Lucent, Little Connectors ou Local Connectors, sont dotés de ferrules en céramique de zircone polie PC de précision. Ils sont dotés d'un boîtier et d'un verrouillage de type push-pull RJ45. Ils font la moitié de la taille des connecteurs standard, ressemblant à une version plus petite du SC. Cette conception augmente la densité de conditionnement de 50 % grâce à son encombrement étroit et à sa conception à encliquetage push/pull. Les connecteurs LC sont utilisés dans les réseaux privés et publics et gagnent en popularité en raison de leurs assemblages d'émetteurs/récepteurs optiques à petit facteur de forme (SFF).

BouclageLes connecteurs sont utilisés pour tester les systèmes émetteurs-récepteurs. Le bouclage décrit un moyen d'acheminer les signaux électroniques de leur installation d'origine vers l'extrémité réceptrice de la source sans traitement ni modification. Il est préférable d’utiliser cette méthode pour tester la transmission des infrastructures de transport.

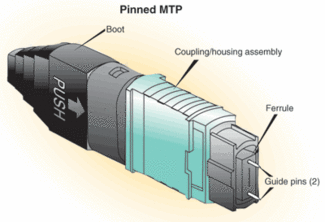

MTP, abréviation de Multi-Fiber Push On/Pull Off, les connecteurs sont un type fileté de connecteur à fibre optique. Ils sont idéaux pour les applications haute densité. Les connecteurs MTP sont le nom commercial des connecteurs MT, qui sont des connecteurs à 12 fibres pour câbles en caoutchouc. Il est utilisé pour les assemblages de câbles préconnectorisés et les systèmes de câblage.

LeMT-RJutilise une virole plus petite que le MT standard pour contenir deux fibres. MT signifie Mechanical Transfer et RJ signifie Register Jack. Il utilise également une presse pour libérer le loquet assez similaire à celui trouvé sur la prise modulaire pour rendre son fonctionnement familier. Les MT-RJ utilisent des broches pour l'alignement et ont des versions mâles et femelles. Ils sont multimodes uniquement et sont terminés sur site par une méthode de pré-poli/épissure.

UnUMLe connecteur est une virole de 1,25 mm de diamètre pour les connecteurs optiques multiples compacts et un mécanisme auto-rétentif pour les applications de fond de panier. Ces « unités miniatures » sont utilisées dans les communications de données à haut débit, les réseaux vocaux, les télécommunications et les applications DWDM haute densité. Les connecteurs MU sont plus populaires au Japon.

SC, ou connecteurs d'abonné, sont des ferrules en céramique de haute précision. Ils disposent d'un mécanisme de verrouillage encliquetable pour un verrouillage positif. Les connecteurs SC utilisent une conception push-pull et peuvent être utilisés pour des applications simplex ou multiplex. Ils ont un corps claveté pour la répétabilité et l'inter-interconnexion et sont idéaux pour les applications haute densité. Les SC sont appelés connecteurs locaux car ils sont utilisés pour les installations sur site. Bien qu'ils soient de conception compacte en plastique dur, ils n'ont pas la plus petite empreinte au sol, nécessitant 0,378 pouces carrés.

SMALes connecteurs ont un couplage multimode à faible coût avec une approbation pour les applications militaires. SMA, qui signifie Subminiature A, est un connecteur micro-ondes.

ST, ou Straight Tip, les connecteurs sont composés d’une virole précise en céramique de zircone. Ils disposent d'un système de montage à baïonnette monobloc facile à assembler. Ils peuvent être utilisés aussi bien pour les fibres monomodes que multimodes. Ce type de connecteur est très populaire dans les applications de communication, telles que les réseaux locaux et les systèmes de vidéosurveillance. Les connecteurs ST sont également appelés BFOC (Bayonet Fiber Optical Connector). Ils ont une pointe en céramique qui dépasse du corps du connecteur. Ceci est également connu sous le nom de connecteur à verrouillage par rotation simplex à baïonnette et nécessite un soin particulier car la virole n'est pas protégée. Bien que le connecteur ST soit toujours populaire dans de nombreuses applications industrielles, il perd la faveur des facteurs de forme plus compacts et à clé.
