Comprendre les réseaux de fibre optique
Les réseaux à fibre optique représentent le summum de la technologie de transmission de données, exploitant les propriétés uniques de la lumière pour transmettre des données sur de longues distances avec une vitesse et une fiabilité inégalées. Ces réseaux sont constitués de brins fins de fibres de verre ou de plastique qui transportent des signaux lumineux codés avec des données. Contrairement aux réseaux traditionnels à base de cuivre, les réseaux à fibre optique offrent une capacité de bande passante nettement supérieure et une immunité aux interférences électromagnétiques, ce qui en fait le choix privilégié pour les applications Internet haut débit, de télécommunication et de centre de données.
Problèmes courants dans les réseaux de fibre optique
Perte de signal :La perte de signal, également appelée atténuation, se produit lorsque les signaux lumineux s'affaiblissent lorsqu'ils traversent des câbles à fibre optique. Plusieurs facteurs peuvent contribuer à la perte de signal, notamment la courbure du câble, un mauvais alignement des connecteurs et des imperfections d'épissure. La perte de signal peut dégrader les performances du réseau, ce qui ralentit la transmission des données et réduit la connectivité.
Ruptures de fibres :Les ruptures de fibre désignent les dommages physiques subis par les câbles à fibre optique, entraînant une interruption de la transmission du signal et de la communication le long des câbles affectés. Les ruptures de fibre peuvent survenir pour diverses raisons, telles que des coupures de câble accidentelles, des dégâts causés par des rongeurs ou des incidents liés à la construction. L'identification et la réparation rapides des ruptures de fibre sont essentielles pour restaurer la fonctionnalité du réseau et éviter les interruptions de service.

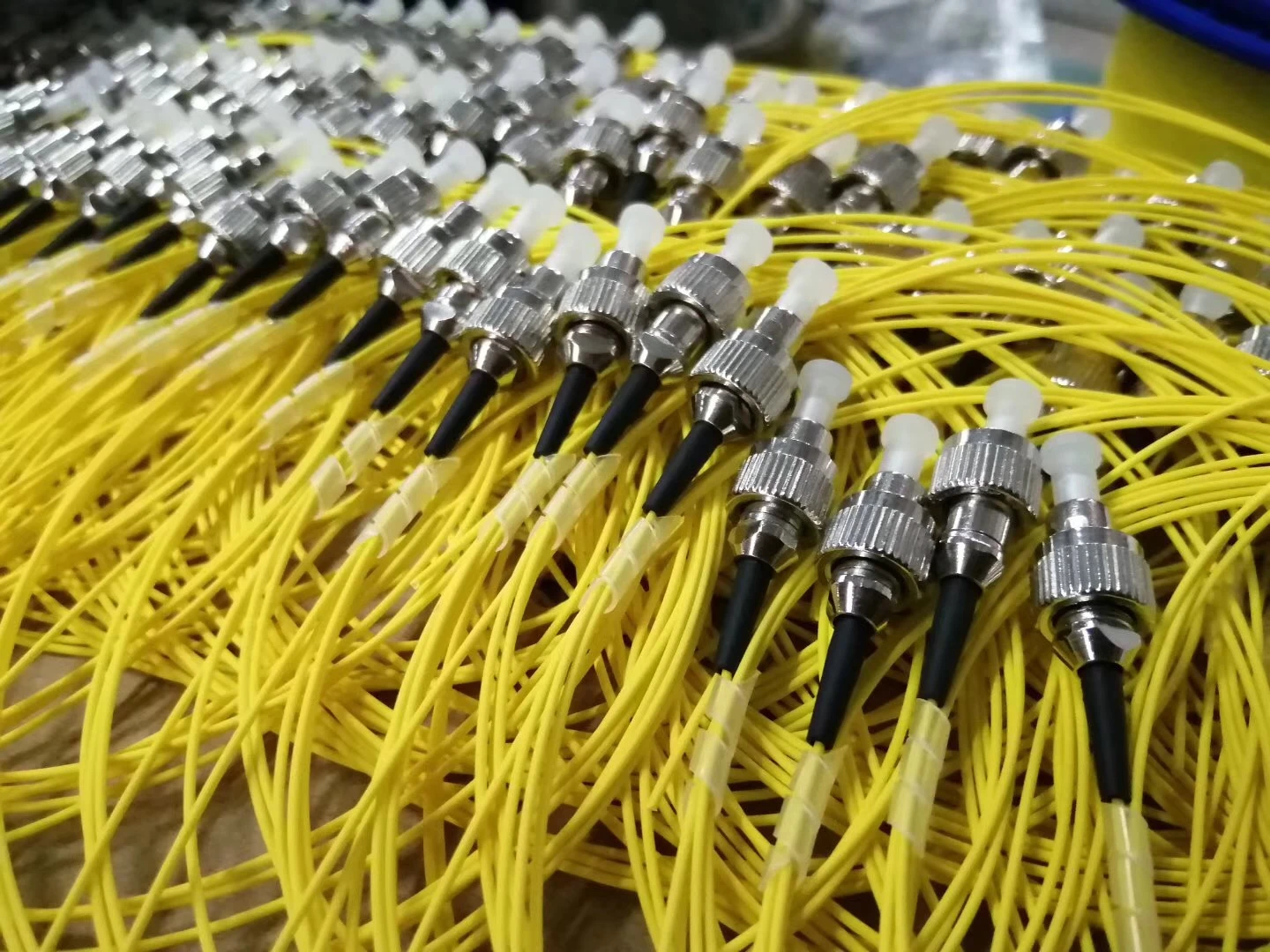

Problèmes de connecteur :Les connecteurs jouent un rôle essentiel dans les réseaux à fibre optique, facilitant la connexion entre les câbles à fibre optique et les périphériques réseau. Cependant, les connecteurs sont sensibles à la contamination, au mauvais alignement et aux dommages, ce qui peut compromettre la transmission du signal et la connectivité. Les problèmes courants liés aux connecteurs comprennent des extrémités de connecteur sales ou endommagées, un accouplement incorrect et un contact physique insuffisant. La résolution des problèmes de connecteur nécessite un nettoyage, une inspection et un réalignement approfondis pour garantir une transmission optimale du signal.
Dispersion:La dispersion désigne la propagation des impulsions lumineuses lorsqu'elles se déplacent dans les câbles à fibre optique, ce qui peut affecter la qualité du signal et la distance de transmission. Il existe deux principaux types de dispersion : la dispersion chromatique et la dispersion modale. La dispersion chromatique se produit lorsque différentes longueurs d'onde de lumière se déplacent à des vitesses différentes dans la fibre, provoquant une distorsion du signal. La dispersion modale se produit lorsque les signaux lumineux empruntent des chemins (modes) différents dans la fibre, ce qui entraîne une propagation du signal. Il est essentiel de minimiser la dispersion pour maintenir l'intégrité du signal et maximiser l'efficacité de la transmission.
La congestion du réseau:La congestion du réseau se produit lorsque la demande de ressources réseau dépasse la capacité disponible, ce qui entraîne des ralentissements et une baisse des performances. Dans les réseaux à fibre optique, la congestion peut se produire à différents points, notamment au niveau des nœuds, des routeurs et des commutateurs du réseau. Les causes courantes de congestion du réseau comprennent des charges de trafic importantes, une bande passante insuffisante et un routage réseau inefficace. L'atténuation de la congestion du réseau nécessite une planification proactive des capacités, une gestion du trafic et des stratégies d'optimisation du réseau.
Stratégies de dépannage
Inspection visuelle:L'inspection visuelle consiste à examiner physiquement les câbles à fibre optique, les connecteurs et les points d'épissure pour identifier tout signe de dommage, de contamination ou de mauvais alignement. L'inspection visuelle doit être effectuée régulièrement à l'aide d'outils d'inspection spécialisés tels que des microscopes à fibre optique et des sondes d'inspection des extrémités. En détectant et en traitant les problèmes potentiels à un stade précoce, l'inspection visuelle permet d'éviter la dégradation du signal et les interruptions de service.
Test du wattmètre :Également connu sous le nom de mesure de puissance optique, le test de wattmètre est utilisé pour mesurer la puissance des signaux lumineux transmis par les câbles à fibre optique. Les wattmètres quantifient les niveaux de puissance optique en décibels (dB) et fournissent des informations précieuses sur la puissance, l'atténuation et les pertes du signal. En effectuant des tests de wattmètre à différents points du réseau, les professionnels des télécommunications peuvent identifier les zones de perte ou de dégradation du signal et prendre des mesures correctives pour optimiser la transmission du signal.
Test OTDR :Le test du réflectomètre optique dans le domaine temporel est une technique de diagnostic utilisée pour analyser les performances des câbles à fibre optique et détecter les anomalies au sein du réseau à fibre optique. Les OTDR émettent de courtes impulsions lumineuses dans la fibre et mesurent les signaux lumineux réfléchis pour créer un profil des caractéristiques d'atténuation de la fibre. Les tests OTDR permettent aux professionnels des télécommunications d'identifier les problèmes tels que les ruptures de fibre, les pertes d'épissure et les réflexions des connecteurs, ce qui permet un dépannage et une réparation ciblés.
Nettoyage et réalignement des connecteurs :Un nettoyage et un réalignement appropriés des connecteurs sont essentiels pour garantir une transmission et une connectivité fiables du signal dans les réseaux à fibre optique. Des connecteurs contaminés ou mal alignés peuvent entraîner une perte de signal, une perte d'insertion et une réflectivité accrue, ce qui entraîne des problèmes de performances et des temps d'arrêt du réseau. Les professionnels des télécommunications doivent nettoyer et inspecter régulièrement les extrémités des connecteurs à l'aide de lingettes non pelucheuses et de solutions de nettoyage de qualité optique, notamment des stylos de nettoyage de fibre. De plus, les connecteurs doivent être soigneusement alignés et accouplés pour minimiser la perte de signal et maximiser les performances optiques.
Remplacement et réparation :Dans les cas où les efforts de dépannage révèlent des dommages ou une dégradation irréparables, le remplacement ou la réparation des composants de fibre optique peut être nécessaire pour restaurer la fonctionnalité du réseau. Les câbles, connecteurs et points d'épissure de fibre optique endommagés doivent être remplacés par des composants neufs de haute qualité pour garantir une transmission fiable du signal et éviter de futurs problèmes. Les fermetures d'épissure et les boîtiers de protection doivent être inspectés et réparés si nécessaire pour protéger les câbles à fibre optique des dangers environnementaux et des dommages physiques.
