Les structures des centres de données deviennent de plus en plus denses et rapides. Au fur et à mesure que les armoires se remplissent et que les liaisons passent de 10G à 40G, 100G et jusqu'à 400G, l'exécution de cavaliers duplex individuels point à point-à- cesse de mettre à l'échelle - les chemins se remplissent, l'étiquetage se décompose et chaque mouvement ou ajout devient une chasse à travers un faisceau de cordons lâches. C’est le problème pour lequel une cassette MPO/MTP est conçue pour résoudre.
Une cassette MPO/MTP prend un tronc de baie à grand nombre de-fibres-et le répartit dans les ports LC ou SC familiers auxquels vos commutateurs et serveurs se connectent réellement. Bien fait, il vous offre des correctifs à haute densité-rapides à installer, prévisibles à maintenir et prêts à migrer. Ce guide explique ce que sont ces modules, les types et configurations que vous verrez, comment fonctionne la polarité, où ils s'adaptent et comment en choisir un sans commander la mauvaise pièce. Si vous évaluez toujours les connecteurs réseau par rapport au duplex, notre aperçu deLC versus MTP/MPO dans les conceptions à haute-densitéest un compagnon utile.
Qu'est-ce qu'une cassette MPO/MTP ?

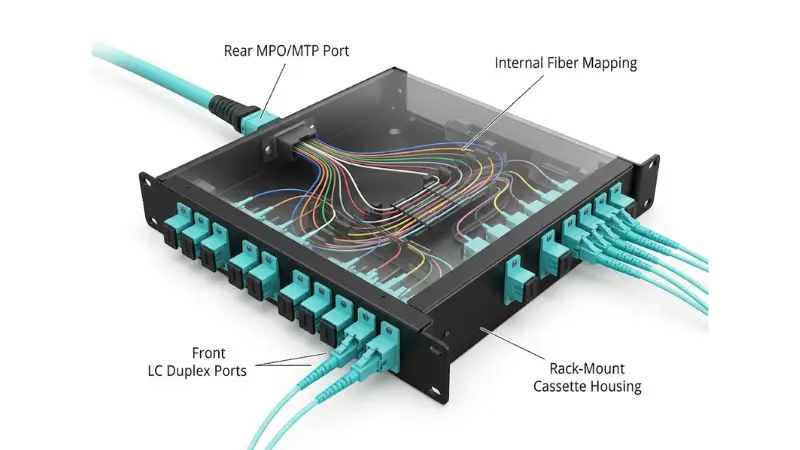

Une cassette MPO/MTP est un module fibre optique pré-montable en rack-. L'arrière comporte un ou plusieurs adaptateurs de réseau MPO/MTP - l'interface principale - et l'avant comporte une rangée d'adaptateurs LC (généralement duplex) ou SC pour le raccordement. À l'intérieur du boîtier, un court ruban ou furcation mappe chaque position de fibre dans la matrice à un port latéral avant - spécifique.
Cette cartographie interne est tout l'intérêt : elle est fixée en usine et testée avant expédition, de sorte que la relation entre les positions du réseau arrière et les ports avant est prévisible. Cette prévisibilité est également la raison pour laquelle la polarité (abordée ci-dessous) doit être planifiée en tant que système plutôt que fixée sur site. Dans une configuration typique, le port MPO/MTP arrière reçoit un réseau fédérateur à nombre élevé de fibres--, et les ports LC ou SC avant offrent à l'équipement une interface propre et standard à connecter.

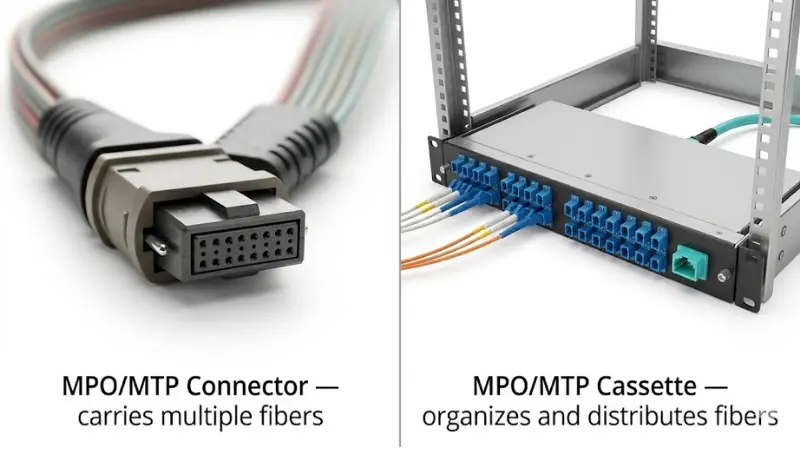

Connecteur MPO/MTP vs cassette MPO/MTP
Ces deux termes sont utilisés de manière vague, mais ce ne sont pas la même chose.
UnConnecteur MPO(Multi-fiber Push-On) est le connecteur lui-même : un corps unique qui maintient plusieurs fibres dans une virole MT de précision, avec des broches de guidage qui définissent une interface mâle (épinglée) ou femelle (non épinglée). MTP est une version enregistrée à tolérance plus élevée-du connecteur MPO de US Conec ; selon leFAQ sur le Conec américain, la marque MTP est conçue pour améliorer les performances optiques et mécaniques tout en restant un MPO conforme aux normes-. Les deux sont définis par les mêmes normes d'intermatéabilité - CEI 61754-7 et TIA-604-5 (FOCIS 5), commeFluke Networks résume- donc tous les connecteurs MTP sont des connecteurs MPO, mais tous les MPO ne sont pas des MTP.
Une cassette est le module logé qui contient le connecteur ainsi que le routage interne de la fibre et les ports de l'adaptateur avant. En termes simples : le connecteur transporte les fibres, tandis que la cassette les organise et les distribue à l'intérieur d'un panneau ou d'un coffret.

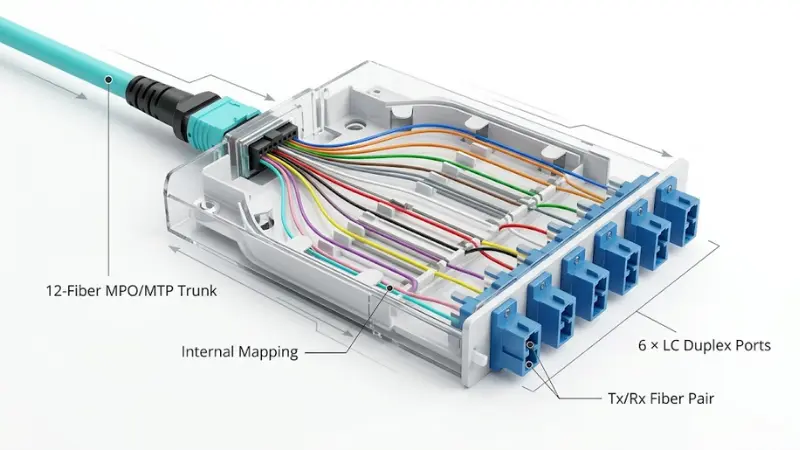

Comment fonctionne une cassette MPO/MTP ? Un exemple de 12 fibres ?

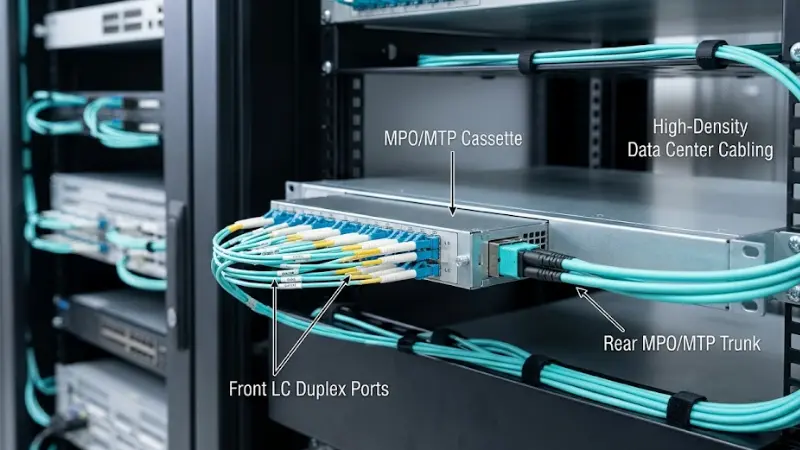

Une cassette commune a deux faces : un port MPO/MTP à l'arrière pour leCâble principal MPO/MTPet ports LC ou SC à l'avant pour les cordons de brassage.
Prenez un tronc MPO à 12 -fibres posé à l'arrière. Chaque port LC avant est duplex : deux fibres, une de transmission et une de réception. Ainsi, douze fibres correspondent à six ports duplex LC (douze positions simplex). Un technicien utilise ensuite des cavaliers duplex LC standard pour atteindre les commutateurs, les serveurs ou un autre panneau. Le backbone reste compact comme un tronc à réseau unique, tandis que l'avant reste flexible et facile à patcher. Si le concept duplex est nouveau, voyez la différence entreduplex et simplexrelations.
Types courants de cassettes MPO/MTP
"Cassette" est une catégorie, pas une seule pièce. Avant d’en spécifier un, décidez où vous vous situez sur chacun de ces axes :
- Interface avant :MPO/MTP-vers-LC (de loin le plus courant dans les centres de données), ou MPO/MTP-vers-SC pour certains environnements d'entreprise, de télécommunications et existants.
- Nombre de fibres :8-fibres, 12 fibres et 24 fibres sont standards, avec 16 fibres émergentes pour les optiques parallèles 400G/800G. 8-les cassettes de fibres s'alignent naturellement avec les émetteurs-récepteurs parallèles à quatre voies, tandis que 12 fibres sont la bête de somme pour passer à six LC duplex. Une construction typique à 8 fibres utiliseAssemblages MTP à 8 -fibres-vers LCdu côté du coffre.
- Mode fibre :multimode (OM3, OM4, OM5) pour les centres de données à courte portée, ou monomode-(OS2) pour des trajets plus longs et des feuilles de route-à vitesse plus élevée. La cassette, le tronc et les cordons de brassage doivent partager le même mode.
- Type de polarité :Tapez A, B, C ou l'un des types universels les plus récents -, cela doit correspondre au reste du canal.
- Niveau de perte d'insertion- :composants standard par rapport aux composants à faible-perte (parfois appelés "élites"), ce qui est le plus important lorsque le budget de liaison est serré.

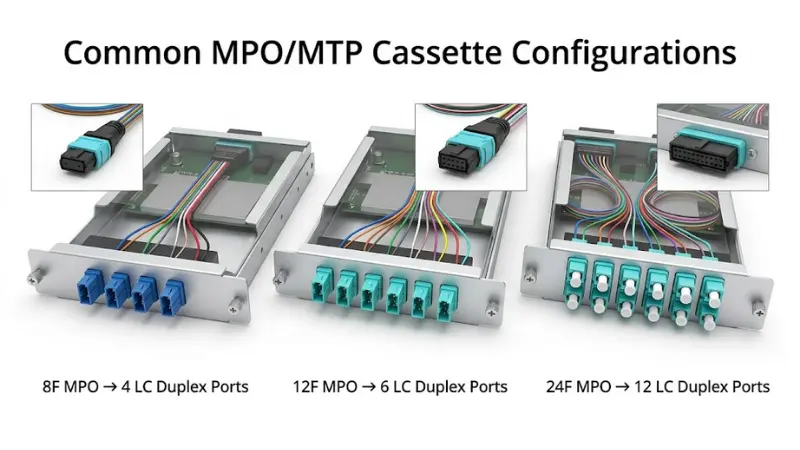

Configurations typiques de cassettes MPO/MTP
La plupart des cassettes du monde réel-se répartissent en une poignée de répartitions standards. En faire correspondre un à votre émetteur-récepteur et au nombre de ports à l'avance évite les surprises lors de l'installation.
| Arrière (côté coffre) | Cartographie interne | Avant (côté équipement) | Utilisation typique |
|---|---|---|---|
| 1 × MPO 12 fibres | 12 fibres → 6 duplex | 6 × LC duplex | Équipement LC 10G sur un réseau fédérateur à 12 fibres |
| MPO 2 × 12 fibres | 24 fibres → 12 duplex | 12 × LC recto-verso | Densité plus élevée dans un seul module 1U |
| 1 × MPO 24 fibres | 24 fibres → 12 duplex | 12 × LC recto-verso | Moins de troncs, une colonne vertébrale plus dense |
| 1 × MPO à 8 fibres | 8 fibres → 4 duplex | 4 × LC duplex | Sortir des optiques parallèles à 8 fibres (par exemple des liaisons de type SR4) |
Pour une construction multimode concrète, unCassette OM4 MTP à 12 fibresest un point de départ courant pour la première configuration ci-dessus.

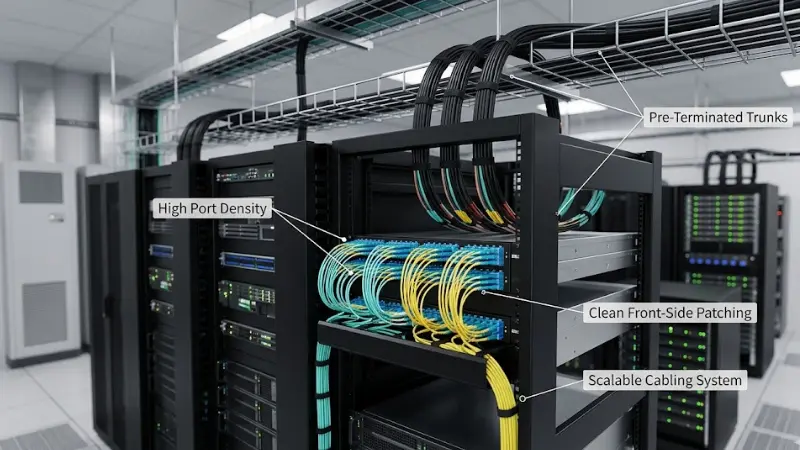

Pourquoi les centres de données utilisent des cassettes MPO/MTP ?
Densité de ports élevée dans moins d'espace rack
Un seul tronc de réseau de 24 -fibres remplace un faisceau de cordons duplex individuels, et une cassette 1U peut en présenter douze ports duplex LC. Vous faites passer des lignes à haute teneur en fibres-le long du chemin principal et les répartissez à proximité de l'équipement, ce qui libère de l'espace dans les armoires, les plateaux et les conduits là où il est le plus rare.
Déploiement plus rapide et plus prévisible
Les cassettes s'associent à des lignes réseau-terminées et testées en usine-, de sorte que la plupart des travaux de connexion sont effectués avant la livraison. Sur site, le travail consiste à « poser le tronc, monter la cassette, réparer l'avant » - beaucoup moins d'épissure ou de terminaison sur site, ce qui rend réalistes les calendriers serrés des projets.
Déplacements, ajouts et modifications plus simples
Étant donné que le côté patch avant est découplé du backbone, les techniciens peuvent re-patcher les ports sans perturber l'infrastructure principale. Pour une installation qui réorganise régulièrement les racks et les liaisons, cette séparation réduit le risque de suppression d'une connexion sans rapport lors d'un changement.
Un chemin de migration structuré vers 40G, 100G et au-delà
Le câblage basé sur un réseau-sous-tend les optiques parallèles, de sorte qu'un système de cassettes maintient l'usine modulaire à mesure que les vitesses augmentent. Cela dit, ce n'est pas automatique : la prise en charge d'une cassette donnée par une future liaison dépend du type de fibre, de la polarité, du nombre de fibres et du budget de perte. Un système bien-planifié vous donne une marge ; un sous-spécifié ne le fait pas.

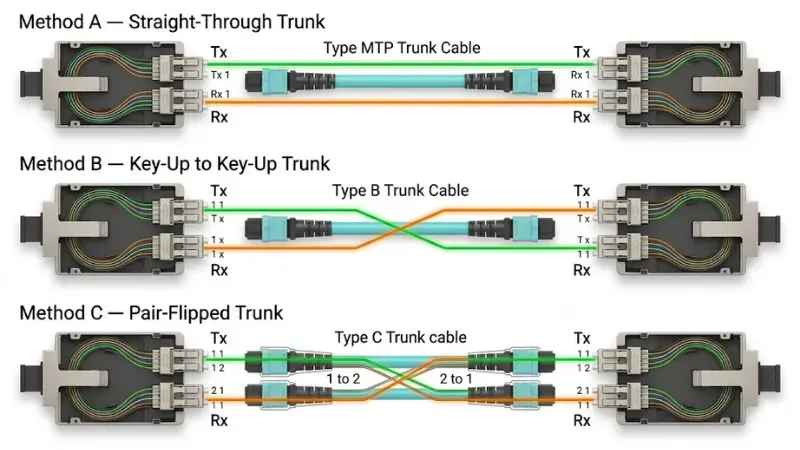

Polarité de la cassette MPO/MTP : méthodes A, B et C
La polarité est le facteur le plus susceptible de transformer une installation-propre en un lien mort. Elle mérite donc plus qu'un avertissement-d'une seule ligne.
La polarité signifie simplement que chaque fibre de transmission (Tx) doit atteindre une fibre de réception (Rx) à l'extrémité distante. Dans une liaison LC duplex simple, le croisement se produit à l'intérieur du cordon de brassage duplex. Dans un système de baie, le croisement peut se produire dans le tronc, dans la cassette ou dans le cordon de brassage -, il doit donc être géré sur l'ensemble du canal comme une seule conception. La norme TIA-568 définit trois méthodes, construites autour des câbles de type A, B et C, et la révision 2022 (TIA-568.3-E) a ajouté deux méthodes « universelles » (U1 et U2) pour simplifier les applications de baies, commeFluke Networks explique.
- Méthode Autilise une ligne réseau directe-(clé-jusqu'à clé-bas), avec le croisement géré dans les cordons de brassage -, c'est pourquoi il a besoin d'un type de cordon de brassage à une extrémité et d'un autre à l'autre. Cette exigence de cordons mixtes-est une source fréquente d'erreurs de commande.
- Méthode Butilise une clé-jusqu'à la clé-de ligne principale et un seul type de cordon de brassage partout. Sa simplicité le rend populaire pour l'optique parallèle, même si vous devez toujours confirmer le type de face d'extrémité - (UPC par rapport à APC) et les détails monomodes - avant de les standardiser.
- Méthode Cretourne les paires de fibres dans le tronc. C'est le moins courant et le plus complexe à retracer.
La règle pratique : choisissez une méthode et gardez les cordons de liaison, de cassette et de brassage cohérents avec elle. Demandez au fournisseur pour quel type de polarité une cassette est construite et demandez un schéma de câblage, puis vérifiez le mappage réel par rapport à une carte de fibre ou à un rapport de test en usine plutôt que de supposer. Pour un traitement en langage simple-de ces compromis-, ceciaperçu du monde réel-de la fibre MPO/MTPvaut la peine d'être lu avant de commander.
Où les cassettes MPO/MTP sont-elles utilisées ?
Passez-au-panneau de brassage-au panneau de brassage et au câblage structuré
Les cassettes se montent dans des panneaux de brassage fibre pour créer des connexions organisées entre les commutateurs et le système de câblage structuré - ports LC avant pour un raccordement facile, lignes réseau MPO/MTP à l'arrière. Il s'agit du rôle quotidien dans les conceptions de fin-de-rangée et de-de-rangée.
Câblage de base et principal entre les zones
Dans les installations plus grandes, les lignes réseau relient les zones de distribution principale, horizontale et d'équipement (MDA, HDA, EDA), et des cassettes distribuent ces fibres principales dans les ports utilisables de chaque zone. UnOM3 12-tronc MPO fibreest un élément typique de l’épine dorsale qui alimente ces éruptions cutanées.
Migration du 10G-vers le 40G/100G
De nombreux réseaux corrigent aujourd'hui LC pour 10G, mais nécessitent un chemin vers 40G ou 100G. Les cassettes connectent désormais un tronc haute densité-à un équipement basé sur LC-tout en gardant l'usine adaptable, ce qui est l'une des raisons pour lesquelles le câblage de réseau est si important dans les conseils surcomment choisir un câblage fibre 100G.
Salles de serveurs d'entreprise, salles de télécommunications et sites périphériques
Ces modules ne sont pas uniquement destinés à l'hyperscale. Les salles de serveurs d'entreprise, les armoires de télécommunications et les armoires périphériques haute densité-en bénéficient toutes là où l'espace, l'organisation et la vitesse de déploiement sont importants.
Cassette MPO/MTP vs panneau adaptateur MPO vs câble de dérivation
Trois produits résolvent des problèmes qui se chevauchent, et choisir le mauvais est une erreur de sélection courante.
| Option | Ce que ça fait | Meilleur quand | Compromis- |
|---|---|---|---|
| Cassette MPO/MTP | Module logé ; réseau arrière → LC/SC avant avec une cartographie définie et testée | Vous avez besoin de correctifs LC gérés et échangeables à partir d'un réseau fédérateur de baie | Coût plus élevé par port |
| Panneau adaptateur MPO/MTP | MPO-vers-passage de cloison MPO-à travers ; pas d'évasion | L'équipement est MPO-matrice native et corrigée-à-matrice | Pas de cassure LC ; nécessite des cordons de brassage MPO |
| Câble de dérivation/de ventilation-câble de sortie | Réseau à une extrémité, plusieurs jambes LC à l'autre ; sans logement | Points courts et fixes-à-points | Les jambes lâches sont plus difficiles à gérer et à remplacer |
Si vos commutateurs exposent des ports de baie, unPanneau adaptateur MPO/MTPpeut-être tout ce dont vous avez besoin. Pour une exécution fixe où un module hébergé est excessif, unCâble de dérivation MPO-vers-LCest le choix le plus simple.
Cassette MPO/MTP vs câblage duplex traditionnel
Le câblage duplex traditionnel convient parfaitement aux petits systèmes. À mesure que le nombre de liens augmente, les parcours de cordons individuels deviennent difficiles à tracer et à gérer -, c'est là que l'approche cassette gagne sa place.
| Article | Câblage duplex traditionnel | Système de cassettes MPO/MTP |
|---|---|---|
| Densité de câblage | Inférieur | Plus haut |
| Vitesse d'installation | Plus lent sur les gros travaux | Plus rapide grâce aux-lignes réseau préterminées |
| Entretien | Plus de cordons individuels à tracer | Patchs-côtés avant, backbone intact |
| Idéal pour | Une poignée de liens fixes | Environnements modulaires à haute-densité |
| Limitation | Difficile à mettre à l’échelle et à gérer lorsqu’il est dense | Coût par port-plus élevé ; la polarité doit être prévue |
| Taille typique du projet | Petites pièces, quelques armoires | Centres de données et constructions de grandes entreprises |
Comment choisir la bonne cassette MPO/MTP ?
Le décompte des ports est la partie la plus facile. La cassette doit également correspondre à la conception du câblage, à l'interface de l'équipement et au budget de performances.
1. Type et qualité des fibres
OM3 et OM4 multimode couvrent les courtes portées typiques à l'intérieur d'un centre de données - de plusieurs dizaines de mètres à quelques centaines en fonction de la vitesse - tandis que le mode OS2 simple- gère des trajets plus longs et offre la plus grande marge pour les feuilles de route à vitesse plus élevée -. Gardez la cassette, le tronc et les cordons de brassage du même type. Si vous hésitez entre les niveaux, comparezFibre multimode OM3 versus OM4, et comparez le mode multimode au mode simple-dans notre guide surfibre monomode-et multimode.
2. Nombre de fibres
Choisissez 8-fibres lorsque vous installez des optiques parallèles à quatre-voies, 12-fibres pour la répartition commune à six duplex et 24 fibres lorsque vous souhaitez une densité maximale et moins de liaisons. Les entrées décisives sont le nombre de voies de votre émetteur-récepteur, le nombre de ports duplex dont vous avez besoin et votre plan de croissance – et non un nombre par défaut.
3. Interface avant
LC duplex est standard car LC domine sur les commutateurs, les serveurs et les émetteurs-récepteurs ; SC apparaît toujours dans certains équipements d'entreprise et hérités. Confirmer le côté équipement avant de commander, et la correspondance des stocksCordons de brassage duplex LC.
4. Méthode de polarité
Choisissez A, B, C ou universel dès le début, puis spécifiez la cassette, le coffre et les cordons correspondants. Obtenez le schéma de câblage par écrit.
5. Genre et épinglage
Les connecteurs MPO/MTP sont épinglés (mâle) ou non (femelle), et une connexion ne s'accouple correctement qu'entre des sexes opposés. Verrouillez le sexe de la cassette par rapport au coffre lors de la planification - une inadéquation découverte sur site signifie une installation retardée, pas un échange rapide.
6. Perte d'insertion et budget de perte de lien
Chaque paire couplée ajoute une perte, et une cassette introduit ses propres interfaces de connecteur, elle doit donc être prise en compte dans le budget du canal - et non traitée comme « gratuite ». Les canaux multimodes-haut débit tels que 40GBASE-SR4 et 100GBASE-SR4 fonctionnent avec un budget total serré, souvent seulement quelques décibels sur l'ensemble de la liaison, donc chaque paire de connecteurs est importante. Lorsque le budget est serré, choisissez des composants à faible-perte et vérifiez le canal complet par rapport aux spécifications de l'émetteur-récepteur.
7. Compatibilité des boîtiers et des panneaux
Les cassettes se montent dans des boîtiers-montables en rack et des panneaux de brassage, généralement 1U ou 4U, avec des conceptions coulissantes ou fixes. Toutes les cassettes ne conviennent pas à tous les boîtiers - confirmez la taille, le style de montage et la compatibilité au niveau des pièces-. Si vous choisissez toujours le boîtier lui-même, cette comparaison depanneaux de brassage fibre et ODFaide.

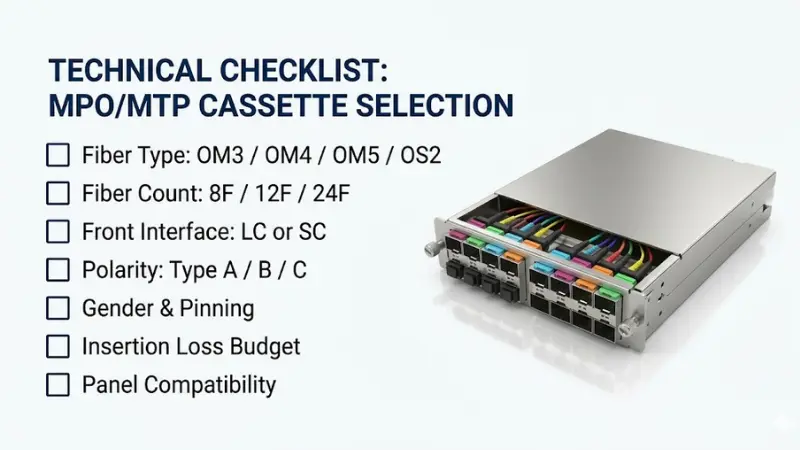

Une liste de contrôle de présélection rapide :
- Type et qualité de fibre fixés sur la cassette, le tronc et les cordons
- Nombre de fibres adapté aux voies de l'émetteur-récepteur et aux besoins des ports
- Interface frontale (LC ou SC) confirmée par rapport à l'équipement
- Méthode à une polarité, avec un schéma de câblage au dossier
- Genre et épinglage résolus au stade de la conception
- Budget de perte de canal calculé par rapport aux spécifications de l'émetteur-récepteur
- Compatibilité du boîtier vérifiée par numéro de pièce
Erreurs courantes à éviter
Commander avant de confirmer la polarité
Risque:des liens qui ne laissent passer aucune lumière même si chaque composant est physiquement connecté, ainsi que la ré-expédition et la refonte.Prévention:précisez la méthode de polarité et demandez le schéma de câblage avant l'envoi du bon de commande.
Mélange de types ou de qualités de fibres dans un seul canal
Risque:perte excessive ou un canal-hors-spécifications lorsque les composants OM3, OM4 et OS2 sont combinés.Prévention:spécifiez la cassette, le coffre et les cordons comme un seul ensemble assorti.
Surveiller le budget de perte de liaison
Risque:un système-d'apparence soignée qui échoue à grande vitesse parce que la perte d'insertion totale est trop élevée.Prévention:additionnez l'ensemble du canal et comparez-le au budget de l'émetteur-récepteur, en particulier pour 40G et 100G.
Inadéquation du genre ou de l'épinglage
Risque:des connecteurs qui ne s'accouplent pas et une installation qui cale.Prévention:verrouillez la cassette et le sexe du coffre pendant la conception, pas pendant le câblage.
Acheter uniquement au prix unitaire
Risque:perte d'insertion incohérente, données de test manquantes et polarité peu claire des pièces les moins chères.Prévention:nécessitent une fiche technique et un rapport de test en usine, et valorisent la cohérence sur l'élément de ligne le plus bas - pour un centre de données, des performances reproductibles sont l'économie qui compte.
Quand utiliser - et quand ne pas utiliser - cassettes MPO/MTP ?
Les cassettes sont un choix judicieux lorsque :
- Le projet nécessite un patch de fibre-haute densité
- Le calendrier d'installation est serré et le temps de résiliation sur le terrain est limité
- L'usine utilise un câblage structuré avec des lignes réseau et des panneaux de brassage
- Une future migration rapide est attendue
- Les déplacements, ajouts et modifications sont fréquents et doivent rester simples
Ils peuvent être excessifs lorsque :
- Vous ne disposez que d'une poignée de liaisons fixes - les cavaliers duplex sont plus simples et moins chers
- L'équipement est MPO-matrice native et corrigée-pour-matrice - un panneau d'adaptateur peut suffire
- Un canal a un budget de perte extrêmement serré et de nombreuses paires de connecteurs - moins d'interfaces couplées peuvent mieux servir
Questions à poser à votre fournisseur avant de commander
- Connecteur arrière : marque MPO ou MTP, quel nombre de fibres et quel sexe (épinglé ou non) ?
- Fin-Type de visage : UPC ou APC ? (Le mode simple-est généralement APC.)
- Face avant : LC ou SC, combien de ports duplex ?
- Type et qualité de fibre : OM3, OM4, OM5 ou OS2, et perte standard ou faible- ?
- Polarité : Type A, B, C ou universelle, avec un schéma électrique ?
- Niveau de perte d'insertion-perte/retour- et rapport de test en usine par cassette ?
- Compatibilité des boîtiers et numéros de pièces correspondants ?
- Étiquetage, configurations personnalisées, quantité minimale de commande et délai de livraison pour le gros ?
Foire aux questions
Quelle est la différence entre une cassette MPO et une cassette MTP ?
La cassette est le même type de module ; la différence est la marque du connecteur à l'intérieur. MTP est la version enregistrée-plus performante du connecteur MPO de US Conec, entièrement conforme aux normes MPO. Une cassette MTP est une cassette MPO construite avec des connecteurs de marque MTP-.
Combien de ports LC une cassette MPO à 12 fibres fournit-elle ?
Six ports duplex LC - douze positions simplex. Chaque port duplex utilise deux fibres (une de transmission, une de réception), donc douze fibres correspondent à six ports duplex.
Quelle est la différence entre une cassette MPO et un panneau adaptateur MPO ?
Une cassette divise une jonction de baie vers les ports LC (ou SC) via un mappage interne défini. Un panneau adaptateur est un passage de cloison MPO-à-MPO-sans aucune dérivation - que vous raccordez au tableau-au-réseau des deux côtés.
Ai-je besoin d'une cassette MPO à faible-perte pour 40 G ou 100 G ?
Souvent, oui. Les canaux multimodes-haute vitesse ont un budget de perte d'insertion-étroit, et chaque paire de connecteurs couplés en ronge. Si votre canal dispose de plusieurs points de connexion ou s'approche de sa limite de distance, des composants à faible -perte aident à maintenir la liaison dans les spécifications de l'émetteur-récepteur.
Comment puis-je éviter les inadéquations de polarité MPO ?
Choisissez une méthode de polarité, gardez les cordons principaux, cassettes et de brassage cohérents avec celle-ci, obtenez le schéma de câblage auprès de votre fournisseur et vérifiez le mappage avec une carte de fibre ou un rapport de test plutôt que de le supposer.
Puis-je mélanger des fibres OM3 et OM4 dans une même liaison ?
La lumière passera, mais vous perdrez les garanties de performances et de portée qui proviennent d'un canal uniforme, et le résultat peut ne pas être conforme aux spécifications à des vitesses plus élevées. Spécifiez un seul type de fibre par canal sur la cassette, le tronc et les cordons.
Points clés à retenir
Une cassette MPO/MTP constitue le pont pratique entre un réseau fédérateur et les ports LC ou SC que votre équipement utilise -. Elle offre une densité, un déploiement plus rapide et des changements plus simples, à condition que le type de fibre, le nombre, la polarité et le budget de perte soient planifiés ensemble plutôt que supposés.
Pour mettre cela en pratique : commencez par cartographier la disposition de votre rack, les vitesses de liaison, les distances et le nombre de voies d'émetteur-récepteur. À partir de là, fixez le type et la qualité de la fibre, le nombre de fibres, l'interface avant et une méthode de polarité unique, puis commandez la cassette, les cordons principaux et les cordons de brassage comme un seul système assorti - et demandez les rapports de test avant l'expédition d'une commande groupée.
