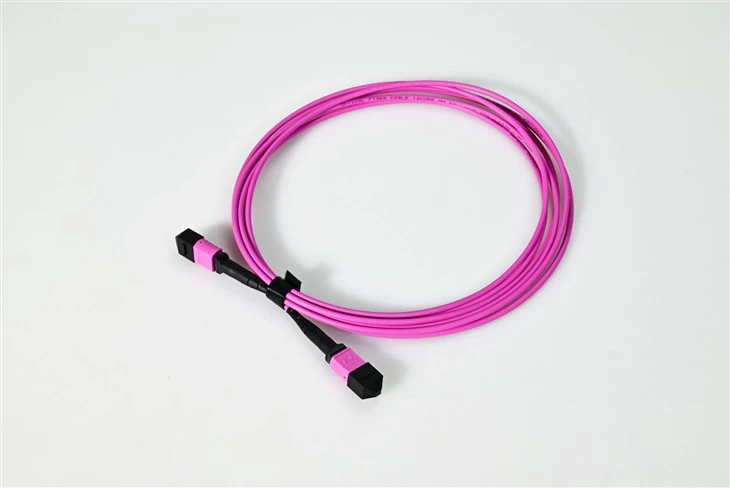

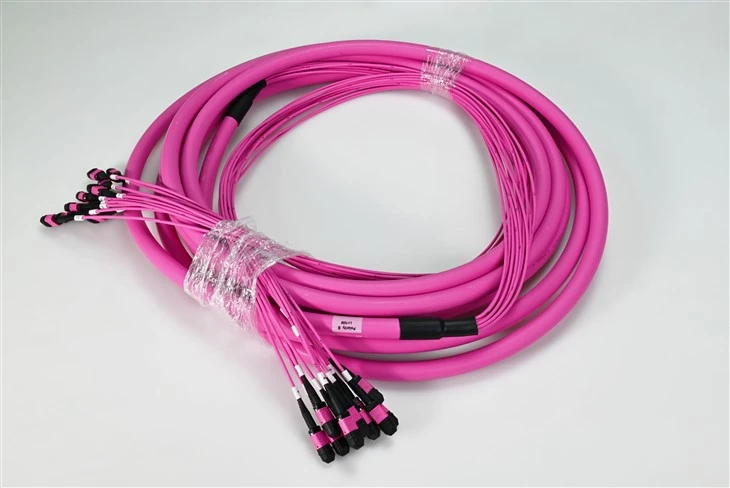

Cordons de brassage fibre MTP MPO 12 noyaux OM4

R : Excellente question : c'est probablement la chose la plus courante que les clients nous posent ! La principale différence réside dans la bande passante et la distance. OM4 a une bande passante modale de 4 700 MHz·km par rapport aux 2 000 MHz·km d'OM3, soit plus du double. Qu’est-ce que cela signifie en pratique ? Pour les applications 40G SR4, OM4 vous offre 150 mètres contre 100 mètres pour OM3. Pour le 10G, vous envisagez 400 à 550 mètres avec OM4 contre 300 mètres avec OM3. L'OM4 a également une atténuation plus faible (inférieure ou égale à 3,0 dB/km contre inférieure ou égale à 3,5 dB/km pour l'OM3), ce qui signifie des signaux plus stables sur des trajets plus longs. Si vous construisez une infrastructure 40G/100G ou si vous avez besoin d'une marge de distance supplémentaire, OM4 est définitivement la voie à suivre. La différence de prix est minime de nos jours, donc pour les nouvelles installations, nous recommandons presque toujours OM4.

R : Oui, OM4 est entièrement rétrocompatible avec OM3 – ils ont tous deux les mêmes dimensions de noyau/gaine de 50/125 µm et fonctionnent avec les mêmes émetteurs-récepteurs VCSEL à 850 nm. Vous pouvez tout à fait les mélanger dans votre réseau. Mais voici le problème : lorsque vous connectez OM4 à OM3, les performances globales de la liaison seront limitées par le segment OM3. Considérez-le comme une chaîne : sa solidité dépend de son maillon le plus faible. Donc, si vous avez une course de 100 - mètres avec 50 m d'OM4 et 50 m d'OM3, vous obtiendrez les performances de l'OM3 sur cette liaison. Pour les exécutions 40G/100G critiques-, nous vous recommandons de vous en tenir à OM4 de bout en bout-pour maximiser votre capacité de distance.

R : Vous avez un œil perçant ! La couleur magenta ou « Erika Violet » pour OM4 a été introduite spécifiquement pour aider les techniciens à distinguer OM4 de OM3 en un coup d'œil. Les deux étaient à l'origine aqua, ce qui a semé la confusion sur le terrain – imaginez essayer de déterminer quel câble est lequel lorsque vous regardez un panneau de brassage dense ! La norme TIA-598 recommande désormais le violet/magenta pour OM4 avec des connecteurs MTP/MPO. Cela dit, certains fabricants utilisent encore l’aqua pour l’OM4, vous pourriez donc voir les deux couleurs sur le marché. Nous suivons la norme violette pour faciliter la gestion de vos câbles. Les bottes du connecteur sont également codées par couleur : noir pour 12 fibres, gris pour 8 fibres et rouge pour 24 fibres.

R : Cela dépend de vos exigences en matière de vitesse – laissez-moi vous expliquer cela. Pour 10GBASE-SR, vous pouvez aller jusqu'à 400-550 mètres avec un OM4 de haute-qualité. Pour 40GBASE-SR4 (qui utilise 4 fibres dans chaque direction), le maximum est de 150 mètres. Pour 100GBASE-SR4, vous envisagez 100 mètres. Avec des variantes SR4 améliorées comme 40GBASE-eSR4, vous pouvez pousser jusqu'à 400 mètres, et 100GBASE-eSR4 vous permet d'atteindre 300 mètres. Ces chiffres supposent que vous utilisez des émetteurs-récepteurs VCSEL appropriés à 850 nm. La configuration à 12 fibres de ce câble est parfaite pour le QSFP+ 40G (utilise 8 fibres actives) et fonctionne parfaitement dans le cadre d'une infrastructure 100G. N'oubliez pas de prendre en compte les pertes de connecteurs lors du calcul de votre budget de liaison réel.

R : Le MTP/MPO à 12-cœurs est en fait la configuration la plus polyvalente et la plus utilisée dans les centres de données. Voici pourquoi : alors que le 40G QSFP+ SR4 n'utilise techniquement que 8 fibres (4 Tx + 4 Rx), le connecteur MTP-12 est le format standard de l'industrie. Lorsque vous utilisez des applications à 8 fibres avec un câble à 12 fibres, les fibres 1 à 4 gèrent la transmission, 9 à 12 gèrent la réception et 5 à 8 sont inutilisées – c'est exactement ainsi que fonctionne le brochage. La beauté du 12 cœurs est qu'il se répartit parfaitement en 6 connexions LC duplex, ce qui est incroyablement pratique pour les modules cassettes et les panneaux de brassage. Pour les besoins de densité plus élevée comme 100G SR10, vous utiliserez 24 fibres (deux faisceaux de 12 fibres). Nous fabriquons toutes les configurations – faites-nous simplement part de vos besoins spécifiques.

R : Il est essentiel de réussir ! Les connecteurs MTP mâles ont deux broches d'alignement ; les connecteurs femelles ont des trous de guidage correspondants. La règle est simple : le mâle s'accouple toujours avec la femelle, jamais le même-avec-même. Voici l'application pratique : la plupart des émetteurs-récepteurs (QSFP+, QSFP28) ont des interfaces mâles intégrées-, votre cordon de brassage doit donc être femelle pour se connecter directement à l'émetteur-récepteur. Lorsque vous faites passer des câbles principaux entre deux panneaux de brassage, vous utilisez généralement des câbles femelle-à-femelle et les adaptateurs dans les panneaux fournissent les broches mâles pour l'alignement. Nous fabriquons les deux configurations – précisez simplement ce dont vous avez besoin lors de la commande. En cas de doute, nos câbles femelle-vers-femelle avec polarité de type B couvrent la plupart des applications standard des centres de données.

R : Pour nos câbles OM4 MTP/MPO à 12 -cœurs, nous proposons deux qualités. Nos spécifications de version multimode à faible perte à typique<0.30dB and maximum <0.50dB insertion loss per mated pair. The standard grade runs typical <0.50dB and maximum <0.70dB. Return loss is ≥20dB for both. These numbers are per connector pair, so remember to add them up for your total link budget. With 40G/100G parallel optics, you've got multiple fiber paths, and every connector matters. We test every single cable with 3D interferometry before shipping and can provide individual test reports on request. For demanding applications, we recommend our low-loss option – the tighter tolerances really add up when you're daisy-chaining multiple connections.

R : Oui, le nettoyage MTP/MPO nécessite des outils spécifiques – n'essayez pas d'utiliser votre nettoyeur à clic LC standard ! Avec 12 extrémités de fibre-regroupées dans une seule virole, vous avez besoin d'un nettoyant conçu pour le format de virole MT. Nous recommandons des nettoyeurs MTP de type cassette-ou bobine-qui balayent toutes les extrémités de la fibre-en un seul passage. Nettoyez avant chaque accouplement – ​​je ne saurais trop insister sur ce point. Une seule particule de poussière sur une seule de ces 12 fibres peut provoquer une perte d'insertion importante et potentiellement affecter l'ensemble de votre liaison 40G/100G. Gardez toujours les capuchons anti-poussière lorsque les câbles ne sont pas connectés. Pour l'inspection, vous aurez besoin d'un microscope à fibre avec une pointe d'adaptateur MTP pour vérifier les 12 faces d'extrémité-. Croyez-moi, investir dans un équipement de nettoyage approprié est rentable en évitant les problèmes de dépannage.
