L'atténuation est un concept essentiel dans le domaine de la communication en fibre optique, et en ce qui concerne les patchcords MU à fibre optique, la compréhension de l'atténuation est essentielle pour assurer des performances optimales. En tant que fournisseur de patchcords MU à fibre optique, je suis ici pour faire la lumière sur ce qu'est l'atténuation, sa signification et comment elle a un impact sur la fonctionnalité de ces correctifs.
Qu'est-ce que l'atténuation?
L'atténuation, dans le contexte de la fibre optique, fait référence à la réduction de l'intensité de la lumière lorsqu'elle se déplace à travers une fibre optique. Il s'agit essentiellement d'une mesure de la perte de résistance du signal sur une distance donnée. Tout comme une onde sonore qui devient plus faible car elle se déplace plus loin de sa source, les signaux légers dans un câble à fibre optique connaissent une diminution de la puissance lorsqu'ils traversent le câble.
Cette perte de force du signal peut être causée par plusieurs facteurs. L'une des principales causes est l'absorption, où le matériau du câble à fibre optique absorbe une partie de l'énergie lumineuse et la convertit en chaleur. Un autre facteur est la diffusion, qui se produit lorsque les rayons lumineux sont redirigés dans différentes directions en raison d'irrégularités dans la structure de la fibre ou d'impuretés dans le matériau. De plus, la flexion et la micro-flexion de la fibre peuvent également entraîner une atténuation. Lorsque la fibre est pliée trop fortement, certains des rayons lumineux peuvent s'échapper du noyau de la fibre, entraînant une perte de signal.
Mesurer l'atténuation
L'atténuation est généralement mesurée en décibels par kilomètre (dB / km). Une valeur DB / km inférieure indique moins de perte de signal sur une distance donnée, ce qui signifie de meilleures performances du câble à fibre optique. Par exemple, si un patchcord MU à fibre optique a une atténuation de 0,3 dB / km, cela signifie que pour chaque kilomètre du câble, la résistance du signal diminuera de 0,3 décibels.
Pour mesurer l'atténuation d'un câble à fibre optique, des équipements spécialisés tels qu'un réflectomètre de domaine optique (OTDR) sont utilisés. L'OTDR envoie une courte impulsion de lumière dans la fibre et mesure la quantité de lumière qui est réfléchie. En analysant la lumière réfléchie, il peut déterminer l'atténuation à différents points le long du câble et identifier tous les problèmes potentiels tels que les ruptures ou la flexion excessive.
Importance de l'atténuation dans la fibre optique MU Patchcords
Les patchcords MU à fibre optique sont largement utilisés dans diverses applications, y compris les centres de données, les réseaux de télécommunications et les réseaux locaux (LAN). Dans ces applications, le maintien d'un signal fort et fiable est crucial pour le bon fonctionnement du réseau. Une atténuation élevée dans un patchcord peut conduire à un signal faible, ce qui peut entraîner des erreurs de données, des vitesses de transmission lentes et même des défaillances de réseau complètes.
Par exemple, dans un centre de données où de grandes quantités de données sont transférées à grande vitesse, même une faible augmentation de l'atténuation peut avoir un impact significatif sur les performances du réseau. Si la résistance du signal tombe en dessous d'un certain seuil, l'extrémité de réception peut ne pas être en mesure de détecter avec précision les données, entraînant une perte de données et une efficacité réduite.
Facteurs affectant l'atténuation des patchcords MU à fibre optique
Type de fibre
Le type de fibre utilisé dans le patchcord joue un rôle important dans la détermination de ses caractéristiques d'atténuation. Il existe deux principaux types de câbles à fibre optique: le mode unique et le multimode. Les fibres à mode unique ont un diamètre de noyau plus petit et sont conçues pour transporter un seul mode de lumière. Ils ont généralement une atténuation plus faible par rapport aux fibres multimode, en particulier sur de longues distances. Les fibres multimode, en revanche, ont un diamètre de noyau plus grand et peuvent transporter plusieurs modes de lumière. Bien qu'ils soient adaptés à des distances plus courtes et à des applications de vitesse inférieures, ils ont généralement une atténuation plus élevée.
Longueur d'onde
La longueur d'onde de la lumière utilisée dans le système de fibre optique affecte également l'atténuation. Différentes longueurs d'onde de lumière éprouvent différents niveaux d'atténuation dans un câble à fibre optique. Par exemple, dans les fibres à base de silice, l'atténuation est la plus basse aux longueurs d'onde autour de 1310 nm et 1550 nm. Ces longueurs d'onde sont couramment utilisées dans les systèmes de communication à fibre optique à longue distance car ils permettent une perte de signal minimale.
Qualité du connecteur
La qualité des connecteurs utilisées dans le patchcord MU à fibre optique peut également avoir un impact sur l'atténuation. Les connecteurs mal fabriqués peuvent introduire des pertes supplémentaires en raison de facteurs tels que le désalignement, les lacunes de l'air ou la contamination. Des connecteurs de haute qualité avec un alignement précis et une faible perte d'insertion sont essentiels pour minimiser l'atténuation et assurer une connexion fiable.
Notre gamme de produits et notre atténuation
En tant que fournisseur de Mu Patchcords à fibre optique, nous proposons une large gamme de produits pour répondre aux divers besoins de nos clients. Nos patchcords sont soigneusement conçus et fabriqués pour avoir une faible atténuation et des performances élevées.

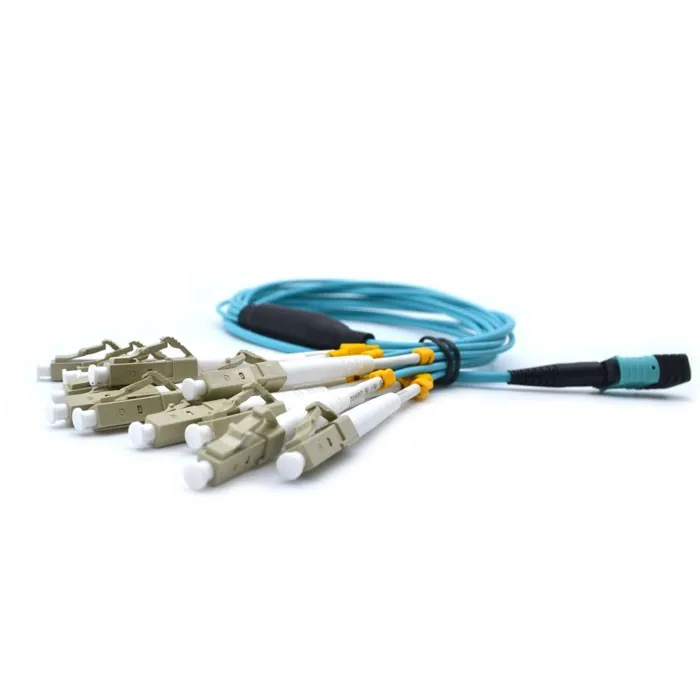

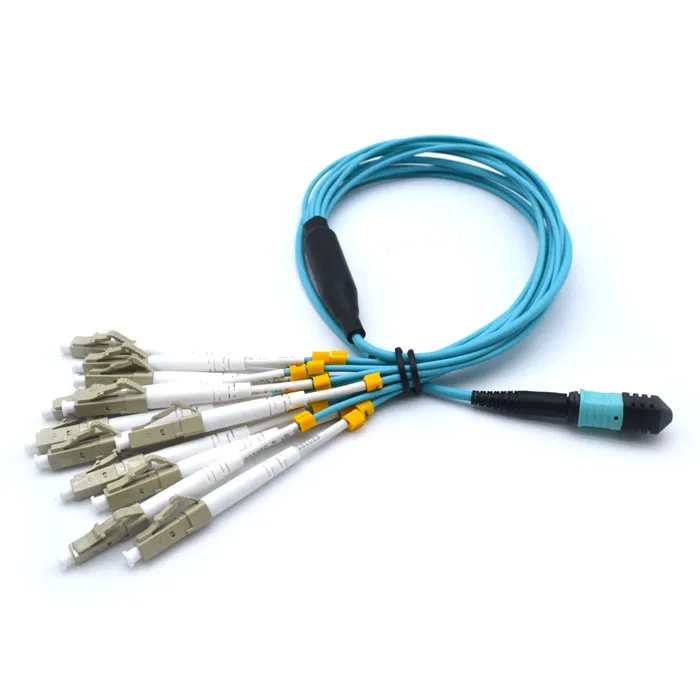

Par exemple, notreOM4 Multi-fibre 100 Go multimode 50/125 Câble de fibre optique MTP / MPO à LC Breakout 12 Fibreest spécialement conçu pour la transmission de données à grande vitesse. Il utilise la fibre multimode OM4, qui a d'excellentes caractéristiques d'atténuation aux longueurs d'onde de 850 nm et 1300 nm. Cela le rend adapté aux applications telles que les centres de données et les LAN où un transfert de données à grande vitesse est requis.
Un autre produit de notre gamme est leCordon de patch à fibre optique MTP à LC UPC 8Core OM4 3,0 mm. Ce PatchCord propose des connecteurs de haute qualité et des fibres OM4, garantissant une faible atténuation et des performances fiables. Il est idéal pour une utilisation dans des applications multi-principales où plusieurs signaux doivent être transmis simultanément.
Nous proposons également40G QSFP + câble optique actif (AOC), qui est conçu pour la transmission de données à grande vitesse sur de courtes distances. Ces câbles ont une faible atténuation et sont capables de prendre en charge les débits de données allant jusqu'à 40 Gbit / s.
Comment minimiser l'atténuation
Pour minimiser l'atténuation des patchcords MU à fibre optique, il existe plusieurs étapes qui peuvent être prises. Premièrement, il est important de choisir le bon type de fibre pour l'application. Comme mentionné précédemment, les fibres à mode unique sont mieux adaptées aux applications à longue distance, tandis que les fibres multimode sont plus appropriées pour des distances plus courtes.
Deuxièmement, une installation et une gestion appropriées des patchcords sont cruciales. Évitez une flexion ou une torsion excessive des fibres, car cela peut augmenter l'atténuation. Assurez-vous que les connecteurs sont propres et correctement alignés pour minimiser la perte d'insertion.
Enfin, la maintenance et les tests réguliers du réseau à fibre optique sont essentiels. Utilisez un OTDR pour vérifier périodiquement les niveaux d'atténuation des patchcords et identifier tout problème potentiel. Remplacez tout dommages ou usés - Out Patchcords pour assurer la poursuite des performances du réseau.
Conclusion
L'atténuation est un facteur clé dans les performances des patchcords MU à fibre optique. Comprendre ce qu'est l'atténuation, comment elle est mesurée et les facteurs qui les affectent est essentiel pour assurer le fonctionnement fiable des réseaux à fibre optique. En tant que fournisseur de Mu Patchcords à fibre optique, nous nous engageons à fournir des produits de haute qualité avec une faible atténuation pour répondre aux besoins de nos clients.
Si vous êtes à la recherche de Patchcords MU à fibre optique ou que vous avez des questions sur l'atténuation ou notre gamme de produits, nous vous encourageons à nous contacter pour l'approvisionnement et une discussion plus approfondie. Notre équipe d'experts est prête à vous aider à trouver les bonnes solutions pour vos besoins de communication en fibre optique.
Références
- Ghatak, Ak et Thyagarajan, K. (1998). Introduction à la fibre optique. Cambridge University Press.
- Keizer, G. (2013). Communications de fibres optiques. McGraw - Hill Education.
