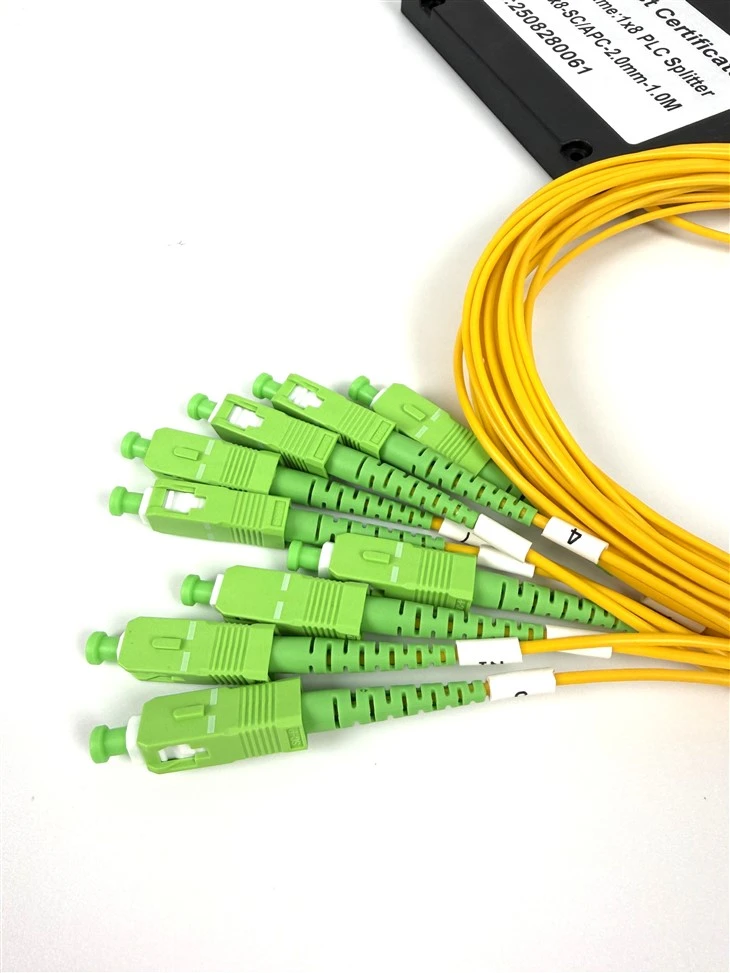

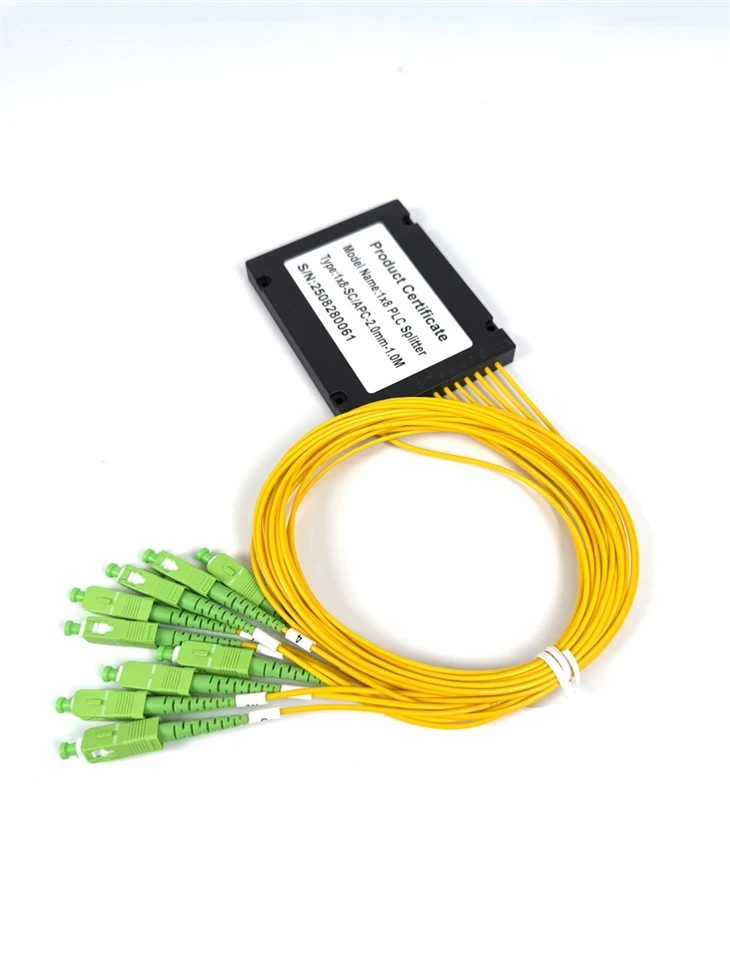

Qu'est-ce qu'un répartiteur de fibre optique ?
Un séparateur optique est un dispositif passif qui divise les signaux optiques en plusieurs parties. Il est principalement utilisé dans les réseaux FTTx/PON pour diviser un seul câble à fibre optique en plusieurs branches, permettant ainsi la prise en charge de plusieurs utilisateurs finaux et réduisant ainsi la charge sur le réseau de fibre optique principal. De plus, il est utilisé dans la maintenance des réseaux longue distance-, de la télévision par câble, des circuits ATM et pour la distribution de signaux dans les réseaux locaux/métro.
Les répartiteurs de fibre optique ont généralement au moins 2 ports et peuvent avoir jusqu'à 128 ports. Les deux types les plus couramment utilisés sont le séparateur à cône biconique fusionné (FBT) traditionnel rentable et le séparateur de circuit d'onde lumineuse planaire (PLC) compact et à haute densité adapté.
Il existe plusieurs diamètres standards de fibres optiques couramment utilisés dans les répartiteurs CPL, qui sont liés aux dimensions externes des fibres. Les diamètres de fibres courants incluent 250 μm, 900 μm et 2 mm. Différents diamètres de fibres conviennent à différents emballages et applications.
Spécifications du produit
|
Style de paquet |
Module ABS |
Type de configuration |
1x8 1x16 1x32 1x64 |
|
Type de fibre |
G.657A1 monomode |
Type de connecteur |
SC/APC |
|
Diamètre des fibres |
2,0 mm |
Longueur des fibres |
>1m |
|
Perte d'insertion |
Inférieur ou égal à 17,3 dB |
Perte de retour |
Supérieur ou égal à 50dB |
|
Uniformité des pertes |
Inférieur ou égal à 1,5dB |
Directivité |
Supérieur ou égal à 65dB |
|
Perte dépendante de la polarisation |
Inférieur ou égal à 0,3dB |
Perte dépendante de la température |
Inférieur ou égal à 0,5dB |
|
Perte dépendante de la longueur d'onde |
Inférieur ou égal à 0,3dB |
Bande passante opérationnelle |
1260 ~ 1650 nm |
|
Température de fonctionnement |
-40 ~ 85 degrés |
Température de stockage |
-40 ~ 85 degrés |
Application
Les répartiteurs CPL sont largement utilisés dans les réseaux FTTH pour distribuer des signaux optiques depuis un emplacement central vers plusieurs maisons ou emplacements. La figure suivante montre une application typique d'un répartiteur PLC 1x4. Le signal optique de l'OLT entre dans le répartiteur PLC via une seule fibre d'entrée. Ensuite, le séparateur PLC divise uniformément le signal optique entrant en quatre faisceaux différents selon un rapport prédéterminé, chaque faisceau transportant la même proportion de puissance optique d'entrée. Après division, le signal optique est transmis à quatre fibres de sortie indépendantes, qui distribuent le signal à quatre utilisateurs ou appareils différents
