Salut! En tant que fournisseur de répartiteurs PLC à fibre optique, on me demande souvent comment mesurer la réponse spectrale de ces astucieux appareils. J'ai donc pensé partager quelques idées sur ce sujet.

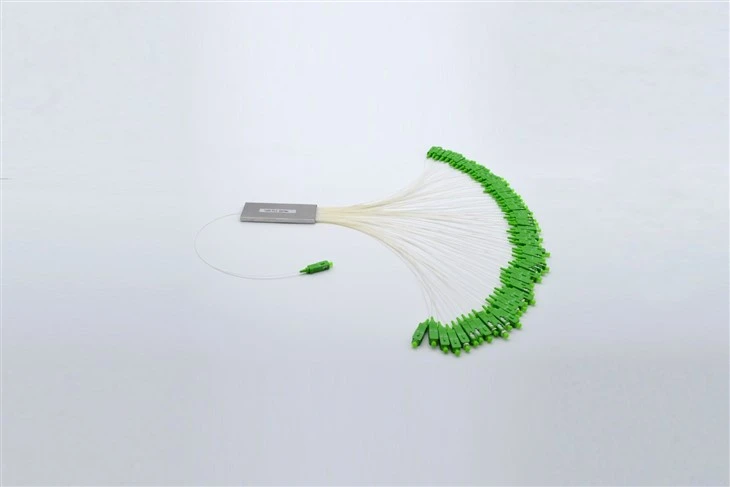

Tout d’abord, comprenons ce qu’est un répartiteur PLC à fibre optique. C'est un composant clé des réseaux à fibre optique, utilisé pour diviser un signal optique en plusieurs sorties. Nous proposons une gamme de ces séparateurs, comme leSéparateur de fibre PLC 1x64, tube en acier, fibre nue 250µm, Sc Apc, monomode, leSéparateur de fibre PLC 1x16, tube en acier, fibre nue 250µm, Sc UPC, monomode, et lediviseur optique de fibre de PLC 1x4.
Pourquoi mesurer la réponse spectrale ?
Mesurer la réponse spectrale d'un répartiteur PLC à fibre optique est crucial. Cela nous aide à comprendre comment le séparateur fonctionne sur différentes longueurs d'onde. Ceci est important car dans les applications réelles, les signaux à fibre optique peuvent fonctionner à différentes longueurs d'onde. En connaissant la réponse spectrale, nous pouvons garantir que le séparateur fonctionnera bien dans différentes configurations de réseau.
Équipement nécessaire
Pour mesurer la réponse spectrale, vous aurez besoin de quelques équipements clés :
- Source de lumière: Une source laser accordable est idéale. Il vous permet de faire varier la longueur d'onde de la lumière envoyée dans le séparateur. De cette façon, vous pouvez tester les performances du séparateur à différentes longueurs d'onde.
- Compteur de puissance: Cet appareil mesure la puissance de la lumière sortant de chaque port de sortie du répartiteur. Vous aurez besoin d'un wattmètre de haute précision pour obtenir des résultats fiables.
- Câbles à fibres optiques: Des câbles à fibres optiques de bonne qualité sont essentiels pour connecter la source lumineuse, le répartiteur et le wattmètre. Assurez-vous que les câbles sont correctement terminés pour éviter les pertes de signal.
Le processus de mesure
- Installation: Tout d'abord, connectez la source laser accordable au port d'entrée du répartiteur PLC à fibre optique à l'aide d'un câble à fibre optique. Ensuite, connectez chaque port de sortie du répartiteur à un wattmètre à l'aide de câbles à fibre optique séparés.
- Vérifications initiales: Avant de commencer la mesure, assurez-vous que toutes les connexions sont sécurisées. Vérifiez le wattmètre pour vous assurer qu’il est correctement calibré. Vous pouvez également effectuer un test rapide avec une seule longueur d'onde pour vous assurer que tout fonctionne comme prévu.
- Balayage de longueur d'onde: Démarrez la source laser accordable et réglez-la sur la longueur d'onde de départ de votre plage de mesure. Par exemple, vous pouvez commencer à 1 260 nm. Mesurez la puissance à chaque port de sortie à l’aide des wattmètres. Ensuite, incrémentez la longueur d'onde d'un petit pas, disons 1 nm, et répétez la mesure de puissance sur chaque port de sortie. Continuez ainsi jusqu'à ce que vous atteigniez la fin de votre plage de mesure, qui pourrait être de 1 625 nm.
- Enregistrement des données: Pendant que vous mesurez la puissance à chaque longueur d'onde et port de sortie, enregistrez les données. Vous pouvez utiliser une feuille de calcul ou un logiciel d'enregistrement de données pour suivre les valeurs. Ces données seront utilisées pour tracer la courbe de réponse spectrale.
- Calculs: Une fois que vous avez toutes les données, vous pouvez calculer la perte d'insertion et l'uniformité pour chaque longueur d'onde. La perte d'insertion est la différence entre la puissance d'entrée et la puissance de sortie à une longueur d'onde particulière. L'uniformité est la différence entre les puissances de sortie maximale et minimale à une longueur d'onde donnée.
Tracer la courbe de réponse spectrale
Après avoir collecté toutes les données, il est temps de tracer la courbe de réponse spectrale. Vous pouvez utiliser un logiciel comme Excel ou un logiciel de mesure optique spécialisé. Sur l'axe des x, tracez la longueur d'onde et sur l'axe des y, tracez la perte d'insertion ou la puissance de sortie. Cette courbe vous donnera une représentation visuelle des performances du séparateur sur différentes longueurs d'onde.
Analyser les résultats
- Perte d'insertion: Regardez les valeurs de perte d'insertion à différentes longueurs d'onde. Un bon répartiteur PLC à fibre optique doit avoir une faible perte d'insertion sur toute la plage de longueurs d'onde de fonctionnement. Une perte d'insertion élevée peut indiquer des problèmes avec le séparateur, tels qu'une mauvaise qualité de fabrication ou des dommages.
- Uniformité: Vérifiez les valeurs d'uniformité. Une puissance de sortie uniforme sur tous les ports de sortie est souhaitable. S'il existe une grande différence de puissance de sortie entre les ports, cela pourrait entraîner un déséquilibre du signal dans le réseau.
- Pics et creux: Recherchez les pics ou les creux dans la courbe de réponse spectrale. Les pics pourraient indiquer des effets de résonance, tandis que les creux pourraient être dus à une absorption ou à une interférence. Ces irrégularités peuvent affecter les performances du séparateur et doivent faire l'objet d'une enquête plus approfondie.
Conseils pour une mesure précise
- Conditions environnementales: Gardez l'environnement de mesure stable. La température et l'humidité peuvent affecter les performances du séparateur et de l'équipement de mesure. Essayez d'effectuer la mesure dans un environnement contrôlé.
- Gestion des câbles: Assurez-vous que les câbles à fibre optique ne sont pas trop pliés ou tordus. Plier les câbles peut entraîner des pertes de signal et affecter les résultats de mesure.
- Étalonnage: Calibrez régulièrement la source laser accordable et les wattmètres pour garantir des mesures précises.
Assurance qualité
En tant que fournisseur, nous effectuons ces mesures de réponse spectrale sur tous nos répartiteurs PLC fibre optique avant de les expédier à nos clients. Cela garantit que les séparateurs répondent aux normes de qualité requises. Nous conservons également des enregistrements détaillés des résultats de mesure pour chaque séparateur, qui peuvent être fournis à nos clients sur demande.
Conclusion
La mesure de la réponse spectrale d'un répartiteur PLC fibre optique est une étape cruciale pour garantir ses performances dans les réseaux fibre optique. En suivant les étapes décrites ci-dessus, vous pouvez mesurer avec précision les performances du séparateur sur différentes longueurs d'onde. Que vous soyez installateur de réseau, ingénieur ou simplement intéressé par la fibre optique, comprendre comment mesurer la réponse spectrale vous aidera à prendre des décisions éclairées lors du choix d'un répartiteur.
Si vous êtes à la recherche de répartiteurs PLC à fibre optique de haute qualité et que vous souhaitez en savoir plus sur nos produits, n'hésitez pas à nous contacter pour une consultation d'achat. Nous sommes là pour vous aider à trouver le séparateur adapté à vos besoins.
