Salut! En tant que fournisseur de nattes de fibre optique, on me demande souvent comment tester leurs performances. Dans ce blog, je vais partager avec vous les méthodes et les étapes que j'utilise pour m'assurer que ces nattes répondent aux normes de qualité élevées.
Pourquoi tester la fibre optique st que les nattes est cruciale
Tout d'abord, expliquons pourquoi nous devons tester ces nattes. Les nattes à fibre optique St sont utilisées dans un large éventail d'applications, des télécommunications aux centres de données. De mauvaises performances peuvent entraîner une perte de signal, un transfert de données lent et même des défaillances du système. Ainsi, les tests appropriés sont essentiels pour garantir qu'ils fonctionnent comme prévu et peuvent être invoqués dans différents environnements.
Inspection visuelle
La première étape pour tester les nattes à fibre optique est une inspection visuelle simple. Vous n'avez pas besoin d'équipement de fantaisie pour celui-ci. Jetez un coup d'œil à la queue de cochon. Vérifiez la fibre pour tout dommage visible comme les fissures, les pauses ou les virages. Examinez également le connecteur. Assurez-vous que la fin - face du connecteur est propre. Toute saleté, poussière ou rayures peut entraîner une perte de signal.
Vous pouvez utiliser un microscope simple ou une sonde d'inspection des fibres pour une vue plus détaillée. Un connecteur sale peut être nettoyé à l'aide d'une lingette gratuite et d'une solution de nettoyage appropriée. Si vous trouvez des dommages majeurs lors de cette inspection visuelle, la queue de cochon pourrait ne pas convenir à une utilisation et doit être remplacée.
Test de temps optique - Test de réflectomètre du domaine (OTDR)
Un OTDR est un outil puissant pour tester les câbles à fibre optique, y compris les nattes St. Il fonctionne en envoyant une impulsion de lumière dans la fibre et en mesurant la lumière qui est réfléchie. Cela nous aide à détecter tous les défauts, tels que les ruptures ou les virages, sur la longueur de la queue de cochon.
Voici comment vous le faites:
- Connectez l'OTDR à la queue de cochon à fibre optique. Assurez-vous que la connexion est sécurisée.
- Configurez l'OTDR avec les paramètres appropriés. Cela comprend la longueur d'onde de la lumière, la largeur d'impulsion et la plage.
- Commencez le test. L'OTDR enverra ensuite l'impulsion lumineuse dans la queue de cochon et enregistrera la lumière réfléchie.
- Analyser les résultats. L'OTDR affichera un graphique montrant les caractéristiques de la queue de cochon. Recherchez toutes les gouttes ou pointes soudaines dans le graphique, ce qui pourrait indiquer un défaut.
Le test OTDR est excellent car il peut vous donner une image détaillée de l'état de la queue de cochon, y compris l'emplacement et la gravité de tout défaut.
Test de perte d'insertion
La perte d'insertion est un autre paramètre important à tester dans les nattes St Fiber Optic. Il mesure la quantité de lumière perdue lorsque la queue de cochon est insérée dans un système de fibre optique. Une perte d'insertion élevée signifie que moins de lumière est transmise par la queue de cochon, ce qui peut affecter les performances du système global.
Pour tester la perte d'insertion, vous aurez besoin d'une source lumineuse et d'un compteur de puissance. Voici les étapes:
- Tout d'abord, connectez la source lumineuse à une extrémité d'une fibre de référence. Mesurez la puissance de sortie de la source lumineuse à l'aide du compteur de puissance. Cela vous donne la valeur de puissance initiale.
- Ensuite, connectez la queue de cochon de fibre optique entre la fibre de référence et le compteur de puissance. Mesurez à nouveau la puissance.
- Calculez la perte d'insertion en soustrayant la puissance mesurée avec la queue de cochon à partir de la valeur de puissance initiale.
La perte d'insertion acceptable pour les nattes St à fibre optique peut varier en fonction de l'application, mais généralement, elle devrait être aussi faible que possible.
Test de perte de retour
La perte de rendement est liée à la quantité de lumière qui est réfléchie du connecteur de la queue de cochon. Une perte de rendement élevée peut provoquer des interférences et affecter les performances du système de fibre optique.
Pour tester la perte de retour, vous pouvez utiliser un testeur de perte de retour. Voici ce que vous faites:
- Connectez le testeur de perte de retour à la queue à fibre optique St Pig.
- Commencez le test. Le testeur mesurera la quantité de lumière qui est réfléchie du connecteur.
- Le résultat est généralement exprimé en décibels (dB). Une valeur de perte de rendement plus élevée est meilleure, car cela signifie que moins de lumière est réfléchie.
Par rapport aux autres nattes

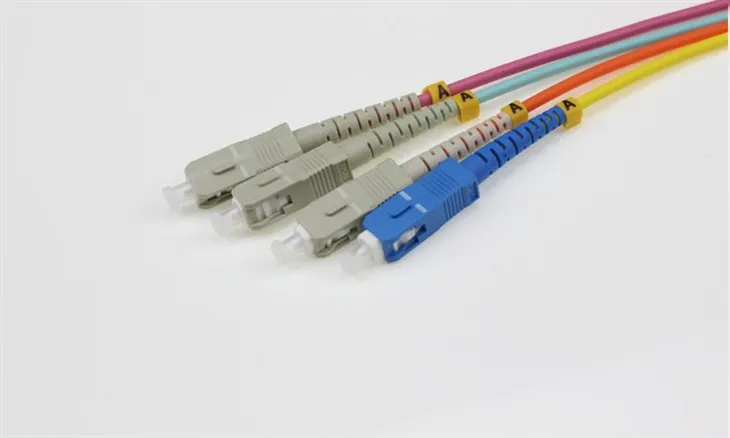

En ce qui concerne les nattes à fibre optique, il existe différents types disponibles, commeFiber optic SC PigdailetNattes LC à fibre optique. Bien que les principes de test de base soient similaires, chaque type peut avoir des exigences spécifiques.
Par exemple, les connecteurs des nattes SC et LC sont différents des connecteurs ST. La géométrie finale de la face et la façon dont elles sont installées dans un système peuvent varier. Ainsi, lorsque vous testez ces différents types de nattes, vous devez ajuster vos méthodes et équipements de test en conséquence.
Assurer une qualité cohérente
En tant que fournisseur deFiber optic st natandes, Je sais à quel point il est important d'assurer une qualité cohérente. C'est pourquoi j'effectue ces tests sur chaque queue de cochon avant de quitter mon installation. Ce faisant, je peux garantir que mes clients obtiennent un produit de haute qualité qui fonctionnera bien dans leurs applications.
Contact pour achat
Si vous êtes sur le marché des nattes à fibre optique, ou si vous avez des questions sur les tests ou nos produits, n'hésitez pas à vous contacter. Je suis ici pour vous aider à trouver la bonne solution pour vos besoins. Que vous créiez un nouveau réseau ou que vous puissiez mettre à niveau un existant, je peux vous fournir des nattes supérieures - Notch qui ont été soigneusement testées.
Références
- "Test et mesure de la fibre optique" par Jeff Hecht
- "Communications de fibres optiques: principes et pratique" par John M. Senior
