Salut! En tant que fournisseur de connecteurs à fibre optique, j'ai pu constater à quel point il est crucial de comprendre les résultats des tests OTDR (Optical Time Domain Reflectometer). Dans ce blog, je vais vous expliquer comment interpréter ces résultats afin que vous puissiez tirer le meilleur parti de vos connexions fibre optique.
Qu’est-ce qu’un OTDR et pourquoi est-il important ?
Tout d’abord, parlons de ce qu’est un OTDR. Un OTDR est un appareil utilisé pour tester l'intégrité des câbles à fibres optiques. Il envoie une impulsion de lumière dans la fibre et mesure la lumière réfléchie. Cela nous aide à détecter tout problème tel que des ruptures, des courbures ou des connexions à pertes élevées dans la fibre.

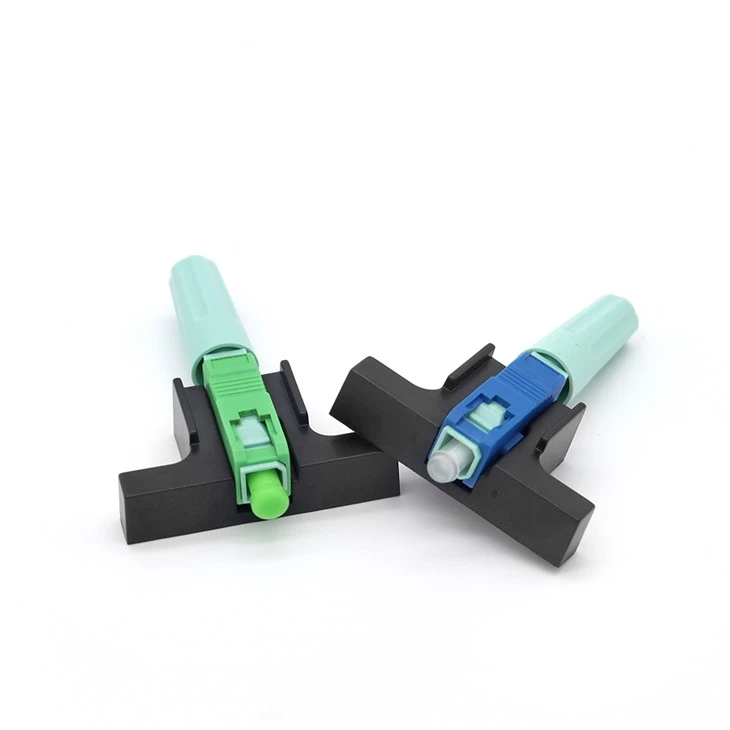

Pour nous, en tant que fournisseur de connecteurs à fibre optique, les tests OTDR sont extrêmement importants. Ils nous aident à garantir que les connecteurs que nous fournissons fonctionnent correctement. Lorsqu'un client achète notreConnecteur rapide à fibre optique Sc RPA,Connecteur rapide de Sc de fibre optique de Conector Ftth, ouConnecteur Mu à fibre optique, ils s’attendent à ce qu’ils performent bien. Les tests OTDR nous fournissent les données prouvant que nos connecteurs répondent aux normes requises.
Comprendre la trace OTDR
Les résultats des tests OTDR sont présentés dans un graphique appelé trace. L'axe horizontal représente la distance le long de la fibre et l'axe vertical représente la puissance optique. Voici les éléments clés d’une trace OTDR :
1. Zones de lancement et zones mortes
Au début du tracé, il y a une région appelée zone de lancement. C'est là que l'OTDR envoie l'impulsion lumineuse initiale dans la fibre. Juste après la zone de lancement, il y a une zone morte. Dans la zone morte, l'OTDR ne peut pas mesurer avec précision la perte en raison de l'impulsion initiale de haute intensité. Il est important de connaître ces zones, car tout problème dans cette zone pourrait ne pas être détecté avec précision.
2. Atténuation des fibres
La pente de la trace représente l'atténuation de la fibre. Une ligne lisse et progressivement inclinée indique une fibre saine avec une perte constante par unité de longueur. Si la pente est plus raide que la normale, cela peut signifier une perte excessive dans la fibre. Cela peut être dû à des facteurs tels qu'une mauvaise installation du câble, les conditions environnementales ou la qualité de la fibre elle-même.
3. Épissures et connecteurs
Les épissures et les connecteurs apparaissent sous forme de creux dans la trace. Un petit creux est normal, mais si le creux est trop profond, cela signifie qu'il y a une perte élevée à ce stade. Par exemple, si vous utilisez nos connecteurs de fibre optique, un creux important à l'emplacement du connecteur pourrait indiquer une mauvaise connexion. Peut-être que le connecteur n'a pas été installé correctement, ou qu'il y a de la saleté ou des dommages sur l'extrémité du connecteur.
4. Pics de réflectance
Les pics de réflectance sont des pointes pointues dans la trace. Ils se produisent lorsqu'il y a un changement soudain de l'indice de réfraction, comme à l'extrémité de la fibre ou au niveau d'un connecteur défectueux. Une réflectance élevée peut entraîner une dégradation du signal et doit être minimisée. Pour nos connecteurs, nous visons une faible réflectance afin de garantir des performances optimales.
Analyser les chiffres
En plus d'examiner la trace, l'OTDR fournit également des données numériques. Voici quelques chiffres importants auxquels il faut prêter attention :
1. Perte totale de fibres
La perte totale de la fibre est la différence de puissance optique entre le début et la fin de la fibre. Elle est calculée en soustrayant la puissance à l’extrémité de la fibre de la puissance au début. Ce nombre vous donne une idée globale de la quantité de signal perdue dans l’ensemble de la liaison fibre optique.
2. Perte de connecteur et d’épissure
L'OTDR peut mesurer la perte au niveau de chaque connecteur et épissure. Vous devez comparer ces valeurs avec les normes de l'industrie. Par exemple, pour un connecteur de fibre optique de bonne qualité, la perte doit être très faible, généralement inférieure à 0,3 dB. Si la perte au niveau d'un connecteur est supérieure à cela, c'est le signe que quelque chose ne va pas.
3. Valeur de réflectance
La valeur de réflectance est mesurée en dB. Une valeur de réflectance inférieure est préférable. Pour nos connecteurs de fibre optique, nous nous efforçons d'atteindre une valeur de réflectance qui satisfait ou dépasse les exigences de l'industrie. Une réflectance élevée peut entraîner des réflexions du signal, susceptibles de provoquer des interférences et d'affecter les performances du système à fibre optique.
Dépannage basé sur les résultats OTDR
Une fois que vous avez analysé la trace OTDR et les chiffres, vous pouvez commencer à résoudre tout problème. Voici quelques problèmes courants et leurs solutions :
1. Perte de connecteur élevée
Si vous remarquez une perte élevée au niveau d'un connecteur, la première chose à faire est de vérifier l'extrémité du connecteur. Il pourrait être sale ou endommagé. Vous pouvez nettoyer l’extrémité à l’aide d’un kit de nettoyage approprié. Si le nettoyage ne résout pas le problème, le connecteur est peut-être défectueux et vous devrez peut-être le remplacer.
2. Atténuation excessive des fibres
Une atténuation excessive des fibres peut être due à diverses raisons. Vérifiez le cheminement des câbles pour vous assurer qu’il n’y a pas de courbures ou de plis brusques. Recherchez également tout signe de dommage physique sur le câble. Si le problème persiste, il peut s'agir d'un problème de qualité de la fibre et vous devrez peut-être remplacer le câble.
3. Haute réflectivité
Une réflectance élevée peut être causée par une extrémité du connecteur sale ou endommagée, ou par une mauvaise épissure. Nettoyez l'extrémité et vérifiez l'épissure pour déceler tout défaut visible. Si le problème persiste, vous devrez peut-être reconnecter le connecteur ou réépisser la fibre.
Utilisation des résultats OTDR pour le contrôle qualité
En tant que fournisseur de connecteurs à fibre optique, nous utilisons les résultats OTDR pour le contrôle qualité. Avant d'expédier nos produits, nous les testons à l'aide d'un OTDR pour garantir qu'ils répondent à nos normes de qualité. Nous fournissons également les rapports de test OTDR à nos clients, afin qu'ils puissent avoir confiance dans les performances de nos connecteurs.
Par exemple, lorsqu'un client commande notreConnecteur rapide à fibre optique Sc RPA, nous le testerons à l'aide d'un OTDR et inclurons les résultats du test dans le package. De cette façon, le client peut vérifier lui-même la qualité du connecteur.
Conclusion
L'interprétation des résultats des tests OTDR est une compétence essentielle pour toute personne travaillant avec des systèmes à fibre optique. En comprenant la trace OTDR, en analysant les chiffres et en dépannant en fonction des résultats, vous pouvez garantir les performances optimales de vos connexions à fibre optique.
En tant que fournisseur de connecteurs pour fibres optiques de haute qualité, nous nous engageons à fournir des produits répondant aux normes les plus élevées. Si vous êtes sur le marché des connecteurs de fibre optique et que vous souhaitez en savoir plus sur les performances de nos produits, n'hésitez pas à nous contacter pour une négociation d'achat. Nous sommes là pour vous aider à obtenir les meilleures solutions de fibre optique pour vos besoins.
Références
- "Manuel de test et de mesure de la fibre optique"
- Normes industrielles pour les connecteurs de fibre optique et les tests OTDR.
